Du suchst nach präzisen und zuverlässigen Lagerlösungen für deine hochkompakten technischen Anwendungen? Miniaturkugellager sind entscheidend, wenn es um höchste Präzision, geringe Reibung und lange Lebensdauer auf kleinstem Raum geht.
Das sind die beliebtesten Miniaturkugellager Produkte
Was genau sind Miniaturkugellager und ihre Kernkomponenten?

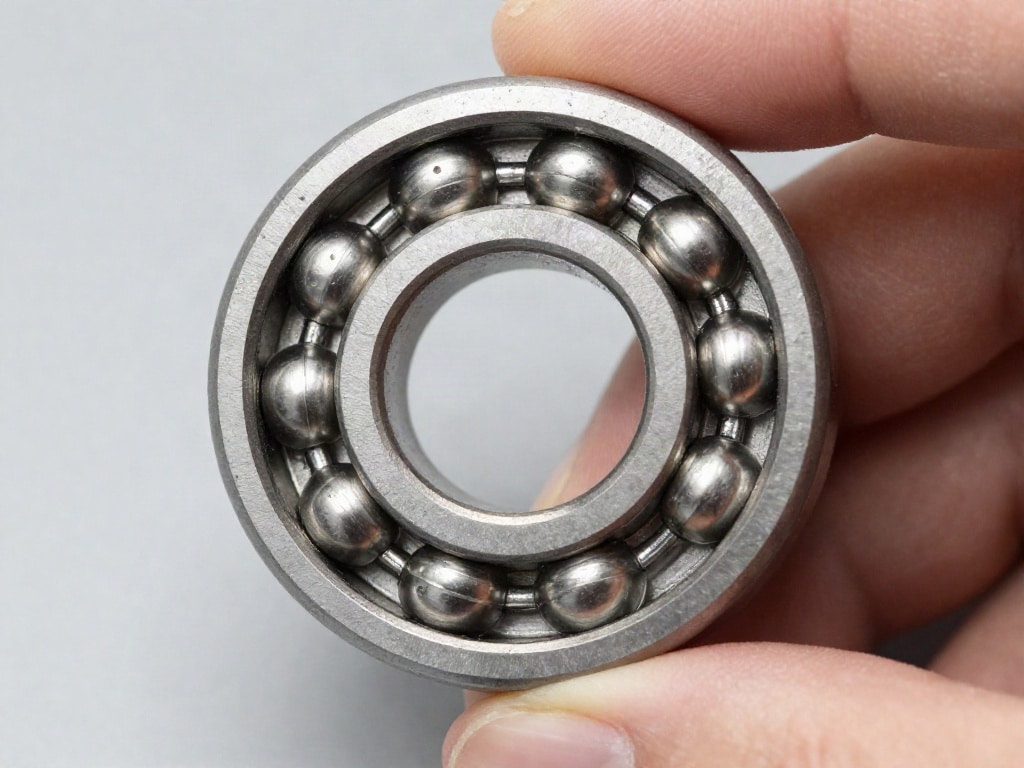

Miniaturkugellager sind hochpräzise Lager, die sich durch ihre extrem kleinen Abmessungen auszeichnen. Sie bestehen typischerweise aus zwei konzentrischen Ringen, dem Innen- und Außenring, zwischen denen Kugeln als Wälzkörper rollen. Diese Kugeln sind in einem Käfig untergebracht, der ihre gleichmäßige Verteilung und Führung sicherstellt. Die präzise Fertigung dieser Komponenten ist ausschlaggebend für die Leistungsfähigkeit des gesamten Lagers, insbesondere in anspruchsvollen Anwendungen, wo selbst geringste Ungenauigkeiten zu unerwünschten Effekten führen können.
Entscheidende Eigenschaften von Miniaturkugellagern
Die Auswahl des richtigen Miniaturkugellagers hängt von einer Vielzahl von Faktoren ab, die seine Leistungsfähigkeit und Eignung für spezifische Anwendungen bestimmen. Diese Eigenschaften sind essenziell für eine fundierte Entscheidung:
- Präzision und Toleranzen: Die Maßhaltigkeit und geringen Toleranzen sind bei Miniaturkugellagern von überragender Bedeutung. Sie beeinflussen direkt die Laufruhe, die Geräuscharmut und die Positioniergenauigkeit der rotierenden oder linear bewegten Bauteile. Höhere Präzisionsklassen, wie sie in der Messtechnik oder der Medizintechnik gefordert sind, gewährleisten eine außergewöhnliche Performance.
- Materialwahl: Die eingesetzten Materialien haben einen direkten Einfluss auf die Belastbarkeit, die Verschleißfestigkeit und die Korrosionsbeständigkeit. Typische Materialien sind hochlegierte Chromstähle für Standardanwendungen, während Edelstähle (z.B. AISI 440C) oder Keramiken (z.B. Siliziumnitrid, Zirkondioxid) für aggressive Umgebungen oder extrem hohe Drehzahlen zum Einsatz kommen. Keramikkugeln reduzieren zudem die Masse und damit die Zentrifugalkraft bei hohen Geschwindigkeiten.
- Schmierung: Die richtige Schmierung ist entscheidend für die Reduzierung der Reibung und die Verlängerung der Lebensdauer. Hier kommen entweder Fette oder Öle zum Einsatz. Für Miniaturkugellager werden oft spezielle Schmierstoffe mit geringer Viskosität verwendet, um den Strömungswiderstand bei hohen Drehzahlen zu minimieren. Bei extremen Bedingungen oder im Vakuum können auch feste Schmierstoffe oder fettfreie Lager zum Einsatz kommen.
- Abdichtung: Je nach Einsatzumgebung ist eine Abdichtung gegen das Eindringen von Schmutz, Staub oder Feuchtigkeit unerlässlich. Miniaturkugellager sind oft mit Dichtscheiben (RS-Dichtungen) oder Schutzblechen (ZZ-Bleche) erhältlich. Die Wahl der richtigen Abdichtung schützt das Lager vor Kontamination und sorgt für eine längere Lebensdauer.
- Käfigmaterialien: Der Käfig hält die Kugeln in ihrer Position und sorgt für eine gleichmäßige Lastverteilung. Standardkäfige bestehen aus Stahlblech oder Polyamid. Für spezielle Anforderungen, wie hohe Temperaturen oder chemische Beständigkeit, kommen auch Messing-, Edelstahl- oder PEEK-Käfige zum Einsatz.
- Radiale und axiale Lasten: Miniaturkugellager sind primär für radiale Lasten ausgelegt, können aber auch geringe axiale Lasten aufnehmen. Die maximale Belastbarkeit hängt von der Größe des Lagers, der Anzahl und Größe der Kugeln sowie den verwendeten Materialien ab. Überlastung kann zu vorzeitigem Verschleiß oder Lagerschaden führen.
- Drehzahlgrenzen: Die zulässige Drehzahl ist ein kritischer Parameter und wird durch Faktoren wie Schmierung, Abdichtung, Käfigdesign und Lagergeometrie beeinflusst. Die Einhaltung der angegebenen Drehzahlgrenzen ist essenziell, um eine Überhitzung und Beschädigung des Lagers zu vermeiden.
Anwendungsbereiche von Miniaturkugellagern
Die Kompaktheit und Präzision von Miniaturkugellagern eröffnen eine breite Palette von Einsatzmöglichkeiten in verschiedensten technischen Disziplinen. Ihre Fähigkeit, hohe Drehzahlen, geringe Reibung und präzise Bewegungen auf kleinstem Raum zu ermöglichen, macht sie unverzichtbar:
- Medizintechnik: Von chirurgischen Instrumenten und Dentalbohrern bis hin zu bildgebenden Geräten wie CT- und MRT-Scannern – überall, wo präzise, reibungsarme und sterile Bewegungen gefordert sind, kommen Miniaturkugellager zum Einsatz. Beispielsweise in der Robotik für minimalinvasive Chirurgie oder in hochfrequenten Rotationswerkzeugen.
- Luft- und Raumfahrt: In Satelliten, Navigationssystemen und der Steuerung von Antennen oder optischen Instrumenten sind Miniaturkugellager aufgrund ihrer Zuverlässigkeit, ihrer Fähigkeit, unter extremen Bedingungen zu funktionieren (Vakuum, Temperaturschwankungen), und ihres geringen Gewichts unverzichtbar.
- Elektronik und Optik: In Lüftern für Computer, Festplatten, optischen Laufwerken, Lasersystemen, Kameras und Präzisionsmesstechnik sorgen sie für reibungsfreie Bewegungen und exakte Positionierung von Linsen, Spindeln oder Schwenkarmen. Kleine Motoren in elektronischen Geräten profitieren ebenfalls von ihrer kompakten Bauweise.
- Kleinmotoren und Antriebstechnik: In vielen Arten von Elektromotoren, die in Bereichen wie Modellbau, Drohnen, Robotik oder auch in industriellen Automatisierungsprozessen eingesetzt werden, ermöglichen Miniaturkugellager effiziente und langlebige Antriebe.
- Messtechnik und Sensorik: Geräte wie hochpräzise Messuhren, Inklinometer, Gyroskope oder Encoder benötigen Lager, die minimale Reibung und höchste Positionsgenauigkeit bieten. Miniaturkugellager sind hierfür ideal geeignet.
- Pumpen und Ventile: In hochpräzisen Dosierpumpen oder Regelventilen, insbesondere dort, wo geringe Fördermengen und exakte Steuerung erforderlich sind, finden Miniaturkugellager Anwendung.
- Industrielle Automatisierung und Robotik: Kleine Roboterarme, Greifsysteme oder Führungsschienen in automatisierten Fertigungslinien profitieren von der Kompaktheit und Präzision dieser Lager, um effiziente und platzsparende Konstruktionen zu realisieren.
| Kategorie | Beschreibung | Relevanz für Ihre Anwendung |
|---|---|---|
| Präzision & Toleranzen | Extrem geringe Maßabweichungen, die höchste Laufruhe und Positionsgenauigkeit gewährleisten. Beeinflusst direkt die Performance von empfindlichen Systemen. | Essentiell für Messtechnik, Medizintechnik, Optik und Hochfrequenzanwendungen, wo kleinste Abweichungen kritisch sind. |
| Material & Beständigkeit | Auswahl von Werkstoffen (Chromstahl, Edelstahl, Keramik) bestimmt Belastbarkeit, Verschleißfestigkeit und Korrosionsresistenz. Entscheidend für die Lebensdauer unter spezifischen Umgebungsbedingungen. | Wichtig für aggressive Medien, hohe Temperaturen, Vakuum oder Anwendungen mit hoher mechanischer Belastung. |
| Schmierung & Reibung | Angepasste Schmierstoffe (Fett, Öl, Festschmierstoffe) minimieren Reibung und Wärmeentwicklung, was höhere Drehzahlen und längere Lebensdauer ermöglicht. | Kritisch für Hochgeschwindigkeitsanwendungen, energieeffiziente Systeme und Anwendungen, die geringste Wärmeentwicklung erfordern. |
| Bauform & Integration | Kleine Abmessungen und verschiedene Bauformen (z.B. mit Flansch, Rillenkugellager) erleichtern die Integration in engste Bauräume und komplexe Konstruktionen. | Unverzichtbar für die Miniaturisierung von Geräten und die Realisierung kompakter, leistungsfähiger mechanischer Systeme. |
| Lastaufnahme | Optimiert für radiale und begrenzte axiale Lasten. Korrekte Auslegung hinsichtlich der zu erwartenden Kräfte ist entscheidend für die Funktionssicherheit. | Basis für die zuverlässige Funktion unter den projektierten Betriebsbedingungen, Vermeidung von Überlastung und vorzeitigem Verschleiß. |
Konstruktion und Auswahlkriterien für Miniaturkugellager
Bei der Konstruktion und Auswahl von Miniaturkugellagern spielen spezifische Kriterien eine entscheidende Rolle, um die optimale Leistung und Langlebigkeit in Ihrer Anwendung sicherzustellen. Dies beginnt mit der genauen Definition der Betriebsbedingungen:
- Belastungsanalyse: Ermitteln Sie die exakten radialen und axialen Kräfte, die auf das Lager wirken werden. Berücksichtigen Sie auch dynamische Lasten und mögliche Stoßbelastungen. Eine Über- oder Unterdimensionierung kann zu vorzeitigem Verschleiß oder unzureichender Leistung führen.
- Drehzahl und dynamische Beanspruchung: Die maximal zu erwartende Drehzahl ist ein kritischer Faktor. Achten Sie auf die vom Hersteller angegebenen Grenzlasten und nominellen Drehzahlen. Die Schmierung und Kühlung spielen hier eine wesentliche Rolle.
- Umgebungsbedingungen: Berücksichtigen Sie Temperatur (Betriebs- und Umgebungstemperatur), Feuchtigkeit, aggressive Medien (Säuren, Laugen, Lösungsmittel), Staub oder andere Kontaminationen. Dies beeinflusst die Wahl des Materials, der Schmierung und der Abdichtung.
- Präzisionsanforderungen: Definieren Sie die erforderliche Laufgenauigkeit, Rundlaufgenauigkeit und Positionierpräzision. Für hochpräzise Anwendungen sind Lager mit höheren Präzisionsklassen (z.B. ABEC 5, ABEC 7 oder höher) erforderlich.
- Einbauraum und Montage: Die verfügbaren Platzverhältnisse diktieren die maximale Größe des Lagers. Achten Sie auf die Innen- und Außendurchmesser sowie die Breite. Berücksichtigen Sie auch die Art der Montage (Presspassung, Einbauräume) und die Toleranzen der Gehäusebohrung und der Welle.
- Lebensdauererwartung: Wie lange soll das Lager voraussichtlich fehlerfrei funktionieren? Dies beeinflusst die Wahl der Lagergröße und -art sowie die Art der Schmierung. Hersteller geben oft Richtlinien für die Lebensdauer unter bestimmten Bedingungen an.
- Geräusch- und Vibrationsanforderungen: In manchen Anwendungen, wie z.B. Lüftern für empfindliche Elektronik oder Präzisionsinstrumenten, sind geringe Geräuschentwicklung und minimale Vibrationen entscheidend. Hier sind präzise gefertigte Lager mit optimierter Schmierung und Käfigkonstruktion von Vorteil.
Bei der Auswahl einer bestimmten Bauform sollten Sie verschiedene Typen in Betracht ziehen:
- Rillenkugellager: Dies sind die gängigsten Lager und für radiale und axiale Lasten geeignet. Sie sind in einreihiger und zweireihiger Ausführung erhältlich.
- Schulterkugellager: Diese Lager können höhere axiale Lasten aufnehmen, da ein Ring einen Schulteransatz besitzt, der die Last auf die Kugeln verteilt.
- Axialkugellager: Sie sind ausschließlich für die Aufnahme von reinen axialen Lasten konzipiert und bieten hierbei eine hohe Tragfähigkeit.
- Kugelbuchsen: Dies sind spezielle Lager, die eher einer Gleitführung ähneln, aber mit Kugeln bestückt sind, um die Reibung zu reduzieren. Sie eignen sich für lineare Bewegungen.
Eine fachgerechte Montage ist ebenso wichtig wie die Auswahl. Achten Sie auf saubere Werkzeuge, korrekte Einpresstoleranzen und vermeiden Sie Schlag- oder Druckkräfte auf die Kugeln. Bei der Schmierung ist es wichtig, die vom Hersteller empfohlenen Mengen und Arten von Schmiermitteln zu verwenden, um eine optimale Funktion zu gewährleisten.
Das sind die neuesten Miniaturkugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Miniaturkugellager: Eigenschaften und Einsatz in kompakten technischen Anwendungen
Was sind die Hauptunterschiede zwischen Miniaturkugellagern und Standardkugellagern?
Der primäre Unterschied liegt in der Größe und Präzision. Miniaturkugellager haben typischerweise einen Außendurchmesser von weniger als 10 mm, oft sogar unter 5 mm. Ihre Fertigung erfordert extrem hohe Präzisionsstandards, um auch bei diesen kleinen Abmessungen eine hohe Laufruhe, geringe Reibung und definierte Toleranzen zu gewährleisten, was bei größeren Standardkugellagern weniger kritisch ist.
Welche Materialien werden am häufigsten für Miniaturkugellager verwendet und warum?
Für die Laufbahnen und Kugeln wird häufig hochlegierter Chromstahl (z.B. AISI 52100) verwendet, da er eine gute Balance zwischen Härte, Verschleißfestigkeit und Korrosionsbeständigkeit bietet. Für anspruchsvollere Anwendungen, wie in der Medizintechnik oder bei hohen Temperaturen und aggressiven Medien, kommen rostfreie Edelstähle (z.B. AISI 440C) oder Keramiken wie Siliziumnitrid (Si3N4) oder Zirkondioxid (ZrO2) zum Einsatz. Keramiken bieten Vorteile bei hoher Drehzahl durch geringere Masse und geringere Wärmeentwicklung sowie exzellente chemische Beständigkeit.
Wie wirkt sich die Schmierung auf die Leistung von Miniaturkugellagern aus?
Die Schmierung ist absolut entscheidend. Sie reduziert die Reibung zwischen den Kugeln und den Laufbahnen, minimiert die Wärmeentwicklung, verhindert Verschleiß und schützt vor Korrosion. Bei Miniaturkugellagern werden oft spezielle Öle oder Fette mit geringer Viskosität eingesetzt, um den Strömungswiderstand bei hohen Drehzahlen zu minimieren. Die Wahl des richtigen Schmiermittels ist abhängig von Drehzahl, Temperatur und Umgebungsbedingungen.
Können Miniaturkugellager auch hohe axiale Lasten aufnehmen?
Miniaturkugellager sind primär für radiale Lasten ausgelegt. Sie können jedoch eine gewisse Menge an axialer Last aufnehmen. Die Fähigkeit zur Aufnahme axialer Lasten ist begrenzt und hängt stark von der Bauform des Lagers ab. Für Anwendungen, die primär hohe axiale Lasten erfordern, sind spezielle Axialkugellager die bessere Wahl. Bei Rillenkugellagern sollte die aufgenommene axiale Last etwa 50% der radialen Tragzahl nicht überschreiten.
Wie wird die Lebensdauer eines Miniaturkugellagers bestimmt?
Die Lebensdauer wird durch verschiedene Faktoren beeinflusst, darunter die aufgebrachten Lasten, die Drehzahl, die Schmierung, die Umgebungsbedingungen (Temperatur, Verschmutzung) und die Qualität der Montage. Hersteller geben oft eine nominelle Lebensdauer an, die auf theoretischen Berechnungen basieren. In der Praxis ist die tatsächliche Lebensdauer oft eine Kombination aus diesen Faktoren und kann durch eine sorgfältige Auslegung und Wartung optimiert werden.
Sind Miniaturkugellager wartungsfrei?
Die meisten Miniaturkugellager mit Fettfüllung sind für eine lange Lebensdauer konzipiert und gelten im Wesentlichen als wartungsfrei, solange die Betriebsbedingungen eingehalten werden. Lager, die mit Öl geschmiert werden, erfordern eine Nachschmierung oder einen Ölkreislauf. Offene Lager oder solche mit Schutzblechen können anfälliger für Verschmutzung sein und erfordern möglicherweise eine sorgfältige Reinigung oder einen Austausch, wenn sie stark kontaminiert sind.
Welche Rolle spielen die Toleranzen und Präzisionsklassen bei Miniaturkugellagern?
Die Toleranzen und Präzisionsklassen (z.B. nach ABEC-Standard) sind bei Miniaturkugellagern von fundamentaler Bedeutung. Sie definieren die Maßgenauigkeit der Lagerringe und Kugeln sowie deren Rundlauf- und Planlaufverhalten. Höhere Präzisionsklassen führen zu einer geringeren Reibung, höherer Laufruhe, geringeren Vibrationen und einer gesteigerten Positioniergenauigkeit. Dies ist entscheidend für Anwendungen in der Medizintechnik, Optik oder Messtechnik, wo feinste Bewegungen und exakte Ergebnisse gefordert sind.
