Die Auswahl des richtigen Kugellagers für Hochdrehzahl-Anwendungen ist entscheidend für die Leistung, Lebensdauer und Zuverlässigkeit deiner Maschinen. Fehler in der Auswahl von Bauart, Schmierung und Präzision können zu vorzeitigem Verschleiß, erhöhter Reibung und im schlimmsten Fall zu Ausfällen führen.
Das sind die beliebtesten Hochgeschwindigkeitslager Produkte

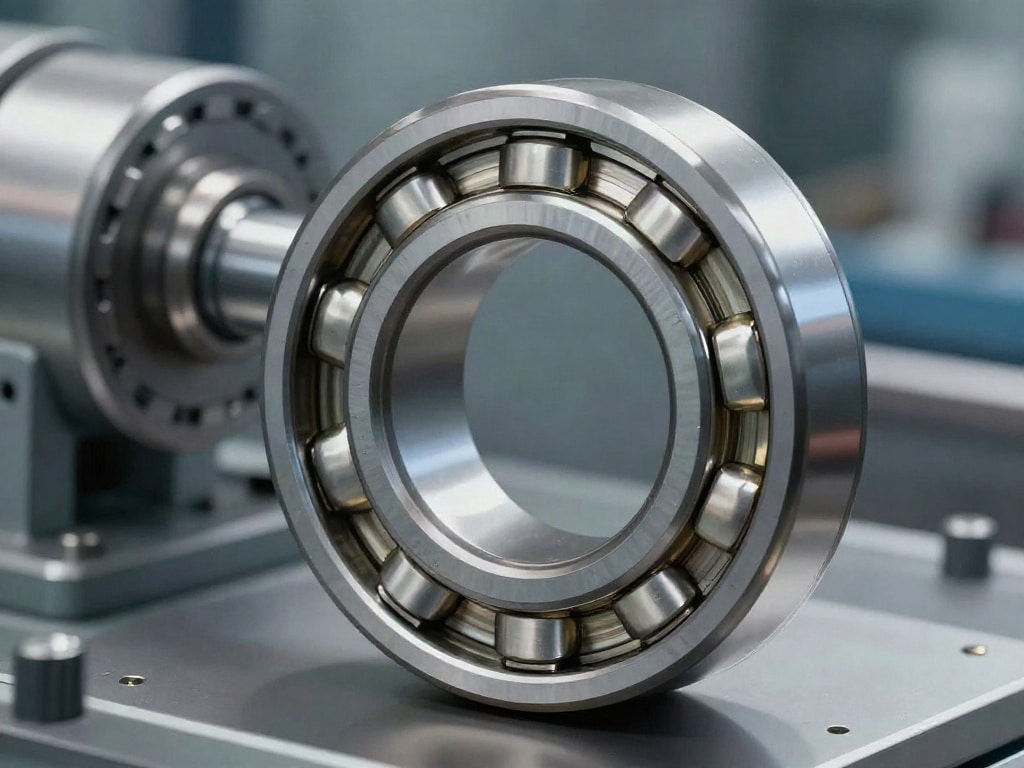

Kugellager für hohe Drehzahlen: Bauarten verstehen
Für Anwendungen, die hohe Drehzahlen erfordern, stehen dir verschiedene Bauarten von Kugellagern zur Verfügung. Jede Bauart ist für spezifische Belastungen und Betriebsbedingungen optimiert, was ihre Auswahl zu einem kritischen Schritt macht.
Schulterkugellager (Radiallager)
Diese Lager nehmen hauptsächlich radiale Lasten auf. Bei sehr hohen Drehzahlen ist die richtige Konstruktion wichtig, um Zentrifugalkräfte auf die Kugeln zu minimieren.
- Einfachrillen-Kugellager: Die gängigste Bauart, geeignet für moderate bis hohe Drehzahlen. Ihre einfache Konstruktion macht sie kostengünstig und vielseitig einsetzbar.
- Zweireihige Schulterkugellager: Bieten eine höhere radiale Tragfähigkeit und Steifigkeit, sind aber oft schwerer und haben höhere Reibungsverluste bei sehr hohen Drehzahlen.
Schrägkugellager
Schrägkugellager sind in der Lage, sowohl radiale als auch axiale Lasten aufzunehmen. Bei Hochdrehzahl-Anwendungen ist die richtige Auslegung des Kontaktwinkels entscheidend, um die Lebensdauer zu maximieren.
- Einreihige Schrägkugellager: Sie können Lasten aus einer Richtung aufnehmen und werden oft paarweise montiert (X- oder O-Anordnung), um axiale Lasten in beide Richtungen zu bewältigen und die Steifigkeit zu erhöhen. Der Kontaktwinkel beeinflusst maßgeblich die Drehzahleignung.
- Zweireihige Schrägkugellager: Bieten eine sehr hohe radiale und axiale Tragfähigkeit, sind aber aufgrund ihres Designs und der größeren Masse weniger für extrem hohe Drehzahlen geeignet als speziell ausgelegte einreihige Lager.
Axialkugellager
Diese Lager sind ausschließlich für die Aufnahme von axialen Lasten konzipiert. Sie sind in der Regel nicht für hohe Drehzahlen geeignet, da die Kugeln und Ringe starker Zentrifugalkraft ausgesetzt sind.
- Einfache Axialkugellager: Können nur Lasten aus einer Richtung aufnehmen und sind bei hohen Drehzahlen schnell überfordert.
- Doppelte Axialkugellager: Können axiale Lasten aus beiden Richtungen aufnehmen, aber die Einschränkungen bezüglich der Drehzahl bleiben bestehen.
Schmierung für hohe Drehzahlen: Der Schlüssel zur Langlebigkeit
Die Schmierung ist bei hohen Drehzahlen von noch größerer Bedeutung als bei niedrigeren Geschwindigkeiten. Sie reduziert Reibung, Wärmeentwicklung und Verschleiß. Die Wahl des richtigen Schmiermittels und der richtigen Schmiertechnik ist entscheidend.
Fett-Schmierung
Fett ist eine beliebte Wahl für viele Anwendungen, da es eine lange Lebensdauer bietet und wenig Wartung erfordert. Bei hohen Drehzahlen sind jedoch spezielle Fette und Füllgrade notwendig.
- Viskosität des Grundöls: Bei hohen Drehzahlen ist oft ein Grundöl mit niedrigerer Viskosität vorteilhaft, um die Reibung zu minimieren. Das Fett dient hier primär als Träger für das Schmieröl.
- Verdicker: Die Art des Verdickers beeinflusst die Temperatur- und Alterungsbeständigkeit des Fetts. Lithiumseifen sind weit verbreitet, aber für Hochdrehzahl-Anwendungen können Polyharnstoff- oder Komplexfette überlegen sein.
- Füllgrad: Ein geringerer Füllgrad ist oft besser für hohe Drehzahlen, da dies die Reibungswärme reduziert. Ein zu hoher Füllgrad kann zu einer übermäßigen Erwärmung und zur Beschädigung des Fetts führen.
Öl-Schmierung
Die Öl-Schmierung ist bei sehr hohen Drehzahlen oft die bevorzugte Methode, da sie eine effektivere Kühlung und geringere Reibung bietet.
- Umlaufschmierung (Dauerschmierung): Hierbei wird das Öl kontinuierlich zugeführt und wieder abgeführt. Dies ermöglicht eine sehr gute Wärmeabfuhr und eine konstante Versorgung mit Schmierstoff. Geeignet für extrem hohe Drehzahlen.
- Schmierölnebel (Luft-Öl-Schmierung): Ein feiner Öl-Luft-Nebel wird in das Lager geblasen. Dies minimiert die Reibung und die Wärmeentwicklung, da nur eine dünne Ölschicht benötigt wird. Diese Methode ist ideal für höchste Drehzahlen und Anwendungen, bei denen die Schmierung mit Fett nicht mehr ausreicht.
- Ölbad-Schmierung: Das Lager taucht in einen Ölsumpf. Diese Methode ist für niedrigere Drehzahlen geeignet, da bei sehr hohen Geschwindigkeiten das Herausschleudern des Öls zu übermäßiger Wärme führen kann.
- Tropfschmierung: Ein Tropfenölgeber versorgt das Lager kontrolliert mit Öl. Geeignet für moderate bis hohe Drehzahlen, erfordert aber regelmäßige Nachfüllung.
Präzisionsklassen: Wie genau muss dein Lager sein?
Die Präzision eines Kugellagers wird durch seine Toleranzen bestimmt, die sich auf Laufruhe, Geräuschpegel und die Genauigkeit der Achsenposition auswirken. Für Hochdrehzahl-Anwendungen ist die richtige Präzisionsklasse entscheidend.
Internationale Präzisionsklassen (ISO-Standards)
Die gebräuchlichsten Präzisionsklassen für Lager sind:
- ABEC-Klassen (Annular Bearing Engineering Committee): Diese Klassen reichen von ABEC 1 (Standardgenauigkeit) bis ABEC 9 (höchste Genauigkeit). Je höher die ABEC-Klasse, desto enger sind die Toleranzen für Innen- und Außendurchmesser, Rundlauf und Planlauf. Für hohe Drehzahlen sind oft ABEC 5, ABEC 7 oder ABEC 9 erforderlich, um Vibrationen und Geräusche zu minimieren und die Lebensdauer zu maximieren.
- DIN-Klassen (Deutsches Institut für Normung): Ähnlich wie ABEC gibt es auch hier verschiedene Genauigkeitsstufen.
- JIS-Klassen (Japanese Industrial Standards): Ebenfalls eine Klassifizierung nach Präzision.
Spezifische Anforderungen für hohe Drehzahlen
Bei der Auswahl der Präzisionsklasse für Hochdrehzahl-Anwendungen solltest du folgende Aspekte berücksichtigen:
- Enge Toleranzen: Engere Toleranzen führen zu einem besseren Laufverhalten, weniger Vibrationen und einer längeren Lebensdauer bei hohen Drehzahlen.
- Vorkonfektionierte Lagerpaare: Oft werden Lager paarweise vorjustiert geliefert. Dies stellt sicher, dass die Lager exakt aufeinander abgestimmt sind und die gewünschte Vorspannung für den Betrieb bei hohen Drehzahlen erzielt wird.
- Material der Käfige: Bei sehr hohen Drehzahlen können spezielle Käfigmaterialien (z.B. hochfeste Kunststoffe oder Messing) notwendig sein, um thermische Ausdehnung zu kontrollieren und die Stabilität zu gewährleisten.
Auswahlkriterien im Überblick
Die richtige Auswahl eines Kugellagers für hohe Drehzahlen erfordert eine sorgfältige Abwägung verschiedener Faktoren. Eine Tabelle fasst die wichtigsten Kriterien zusammen:
| Kriterium | Bedeutung für hohe Drehzahlen | Auswirkungen bei falscher Wahl |
|---|---|---|
| Bauart | Schrägkugellager und speziell konstruierte Schulterkugellager sind oft die beste Wahl. Die Konstruktion muss Zentrifugalkräfte und thermische Ausdehnung berücksichtigen. | Übermäßige Vibrationen, vorzeitiger Verschleiß, reduzierte Lebensdauer, Geräuschentwicklung. |
| Schmierung | Minimierung von Reibung und Wärmeentwicklung. Öl-Schmierung (Umlauf, Nebel) oft überlegen. Fett muss speziell für hohe Drehzahlen geeignet sein (Viskosität, Verdicker). | Überhitzung, Fettausdünstung, Schmierfilmabriss, Verschleiß, Lagerversagen. |
| Präzisionsklasse | Hohe Präzisionsklassen (z.B. ABEC 7, ABEC 9) reduzieren Vibrationen, Geräusche und sorgen für eine stabile Achsenposition. | Unwucht, erhöhte Vibrationen, Lärm, reduzierte Laufgenauigkeit, beschleunigter Verschleiß. |
| Materialien und Käfigdesign | Hochtemperaturstabile Werkstoffe und dynamisch ausbalancierte Käfige sind entscheidend für die Zuverlässigkeit. | Thermische Verformung, Materialermüdung, geringere Belastbarkeit. |
| Dynamische Tragzahl (C) und Grenzlastzahl (C₀) | Die Lager müssen für die zu erwartenden dynamischen Lasten ausgelegt sein, wobei bei hohen Drehzahlen die dynamische Tragzahl oft relevanter ist. | Reduzierte Lebensdauer, Überlastung, vorzeitiges Versagen. |
Spezifische Überlegungen für Hochdrehzahl-Anwendungen
Neben den grundlegenden Kriterien gibt es spezifische Aspekte, die bei der Auswahl von Kugellagern für hohe Drehzahlen beachtet werden müssen:
Thermisches Verhalten und Ausdehnung
Bei hohen Drehzahlen entsteht signifikante Reibungswärme. Achte auf:
- Materialauswahl: Lagerringe und Kugeln aus Materialien, die thermische Ausdehnung minimieren.
- Wärmeabfuhr: Konstruktive Maßnahmen am Gehäuse und die Wahl der Schmierung (insbesondere Öl-Schmierung) sind essenziell.
- Thermische Ausdehnung der Welle und des Gehäuses: Die Lagerpassung muss dies berücksichtigen, um ein Verklemmen oder zu viel Spiel zu vermeiden.
Zentrifugalkräfte auf die Kugeln
Bei hohen Drehzahlen üben die Kugeln erhebliche Zentrifugalkräfte aus. Dies kann dazu führen, dass die Kugeln die Laufbahn verlassen, was zu reduziertem Kontakt und erhöhtem Verschleiß führt.
- Käfigdesign: Käfige, die die Kugeln sicher führen und fixieren, sind hierbei von entscheidender Bedeutung.
- Größe und Gewicht der Kugeln: Kleinere und leichtere Kugeln sind bei sehr hohen Drehzahlen oft vorteilhafter.
- Bauart: Schrägkugellager sind oft besser geeignet, da sie die Kugeln durch ihre Geometrie besser zentrieren.
Drehzahlgrenzen und dynamische Tragfähigkeit
Jedes Lager hat eine theoretische Drehzahlgrenze, die von seiner Bauart, Schmierung und Präzision abhängt. Die dynamische Tragfähigkeit gibt an, wie viel dynamische Last das Lager unter Berücksichtigung der Drehzahl und Schmierung über eine bestimmte Lebensdauer aufnehmen kann.
- Herstellerangaben: Konsultiere immer die Drehzahlangaben und Lebensdauerberechnungen der Hersteller. Diese basieren auf detaillierten Tests und Simulationen.
- Sicherheitsfaktoren: Plane immer einen angemessenen Sicherheitsfaktor ein, insbesondere wenn die Bedingungen von den idealen Herstellerbedingungen abweichen.
Einbau und Montage
Der korrekte Einbau ist für die Leistung und Lebensdauer bei hohen Drehzahlen unerlässlich.
- Sauberkeit: Achte auf höchste Sauberkeit während des gesamten Montageprozesses.
- Passungen: Die richtigen Wellen- und Gehäusepassungen sind kritisch, um die Vorspannung korrekt einzustellen und thermische Probleme zu vermeiden.
- Montagewerkzeuge: Verwende geeignete Werkzeuge, um Beschädigungen zu vermeiden.
Das sind die neuesten Hochgeschwindigkeitslager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager für hohe Drehzahlen: Bauart, Schmierung und Präzision richtig auswählen
Was ist die wichtigste Überlegung bei der Auswahl eines Kugellagers für sehr hohe Drehzahlen?
Die wichtigste Überlegung ist die Minimierung von Reibung und Wärmeentwicklung. Dies wird durch die richtige Bauart (z.B. Schrägkugellager mit speziellem Kontaktwinkel), die Wahl einer geeigneten Schmiertechnik (oft Öl-Schmierung wie Schmierölnebel) und eine hohe Präzisionsklasse erreicht, um Vibrationen zu reduzieren.
Welche Bauart ist am besten für Anwendungen mit Drehzahlen über 50.000 U/min geeignet?
Für Drehzahlen über 50.000 U/min sind in der Regel speziell konstruierte einreihige Schrägkugellager mit einem geringen Kontaktwinkel und einer hohen Präzisionsklasse die beste Wahl. Oft wird hier auch auf spezielle Lager für Werkzeugmaschinen oder Spindellager zurückgegriffen, die für solche extremen Bedingungen optimiert sind.
Kann Fett bei sehr hohen Drehzahlen noch ausreichen?
Fett-Schmierung kann bei sehr hohen Drehzahlen an ihre Grenzen stoßen. Wenn Fett verwendet wird, muss es speziell für hohe Drehzahlen formuliert sein, oft mit einem niedrigviskosen Grundöl und einem für hohe Temperaturen geeigneten Verdicker. In vielen Fällen ist die Öl-Schmierung, insbesondere die Schmierölnebel-Schmierung, die überlegene Wahl, da sie eine bessere Kühlung und weniger Reibungswiderstand bietet.
Wie beeinflusst die Präzisionsklasse eines Lagers die Leistung bei hohen Drehzahlen?
Eine höhere Präzisionsklasse (z.B. ABEC 7 oder 9) bedeutet engere Fertigungstoleranzen. Dies führt zu einem ruhigeren Lauf, weniger Vibrationen und einer präziseren Führung der Welle. Bei hohen Drehzahlen sind diese Faktoren entscheidend, um die Lagerbelastung zu minimieren und die Lebensdauer zu maximieren.
Müssen Lager für hohe Drehzahlen anders montiert werden?
Ja, die Montage ist kritisch. Hohe Drehzahlen erfordern oft eine sehr genaue Einstellung der Vorspannung, um ein Verklemmen oder zu viel Spiel zu vermeiden, das durch thermische Ausdehnung entstehen kann. Die Passungen von Welle und Gehäuse müssen sorgfältig gewählt werden. Sauberkeit ist absolut unerlässlich, um eine reibungslose Funktion zu gewährleisten.
Welche Art von Schmieröl wird für Hochdrehzahl-Lager empfohlen?
Für Hochdrehzahl-Lager werden oft niedrigviskose Öle empfohlen, um die Reibung zu minimieren. Synthetische Öle bieten oft eine bessere thermische Stabilität und Oxidationsbeständigkeit bei hohen Temperaturen. Die genaue Viskosität hängt von der Lagergröße, der Drehzahl und der Umgebungstemperatur ab. Herstellerangaben sind hierbei wegweisend.
Was passiert, wenn ein Lager für hohe Drehzahlen falsch geschmiert wird?
Eine falsche Schmierung führt zu übermäßiger Reibung und Wärmeentwicklung. Dies kann dazu führen, dass das Schmiermittel seine Eigenschaften verliert (z.B. Fettausdünstung, Öl-Alterung), der Schmierfilm abreißt und es zu direktem Metall-auf-Metall-Kontakt kommt. Die Folge sind beschleunigter Verschleiß, Geräuschentwicklung, Vibrationen und letztendlich ein vorzeitiger Lagerausfall.
