Kugellager-Arten im Überblick: Welche Bauform eignet sich für welchen Einsatz?

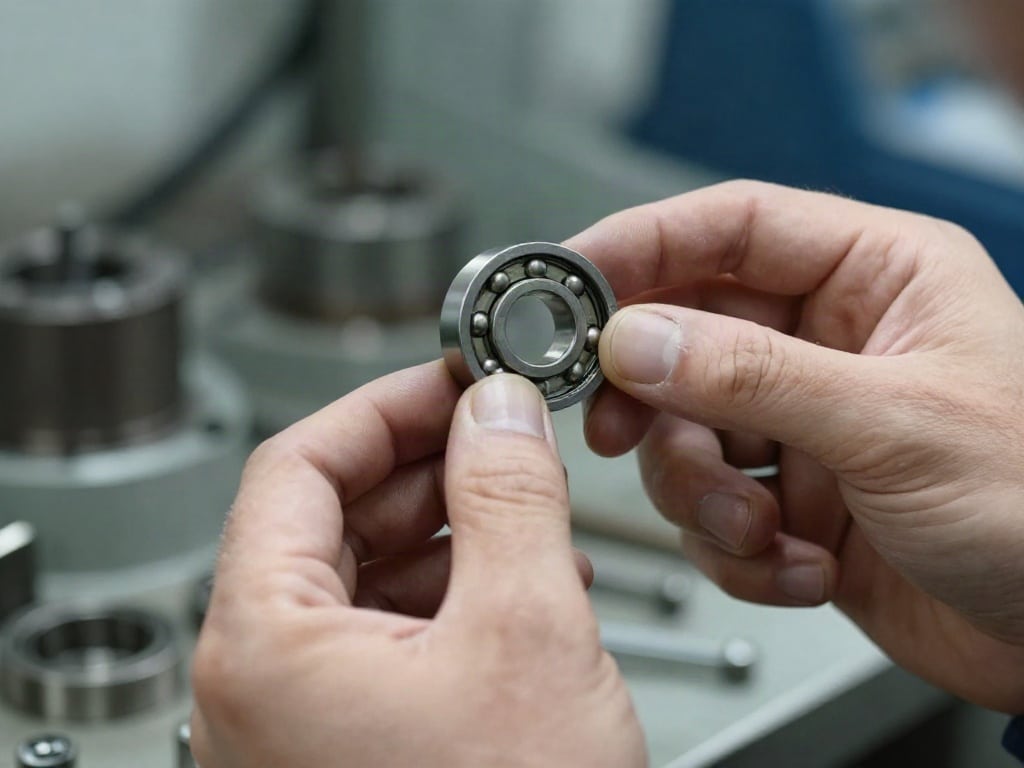

Die Wahl des richtigen Kugellagers ist entscheidend für die Leistungsfähigkeit und Langlebigkeit deiner Maschinen und Anlagen. Eine falsche Auswahl kann zu vorzeitigem Verschleiß, ineffizientem Betrieb und kostspieligen Ausfällen führen.

Das sind die beliebtesten Kugellager Ratgeber Produkte

Grundlagen und Typen von Kugellagern

Kugellager sind präzise gefertigte Bauteile, die dazu dienen, Relativbewegungen zwischen zwei Bauteilen zu ermöglichen und dabei Reibung zu minimieren. Ihr grundlegendes Funktionsprinzip beruht auf dem Einsatz von Wälzkörpern – in diesem Fall Kugeln –, die zwischen zwei konzentrischen Ringen (Laufringen) rollen. Diese Bauweise ermöglicht eine hohe Drehzahlfähigkeit und eine gute Tragfähigkeit für radiale und axiale Lasten, je nach Bauform.

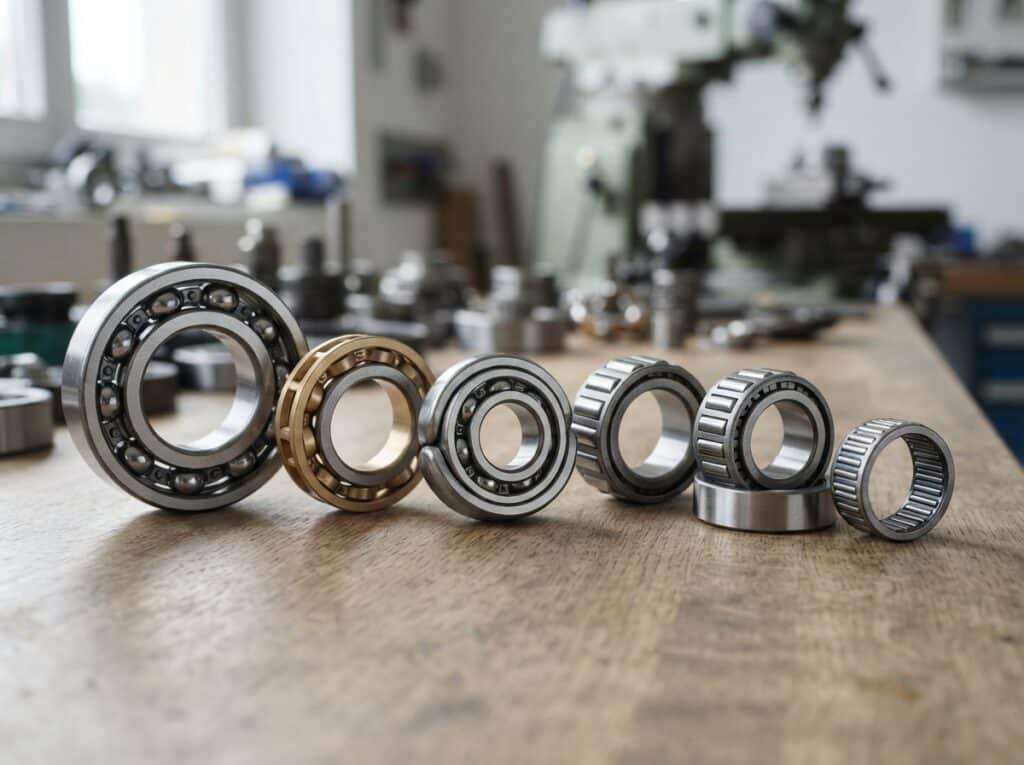

Die Vielfalt an Kugellagern ist groß und jede Bauform ist für spezifische Anwendungsbereiche optimiert. Die Unterschiede liegen in der Gestaltung der Laufringnut, der Anzahl der Kugellagen und der Art, wie die Lasten aufgenommen werden.

Rillenkugellager (Standard-Kugellager)

Rillenkugellager sind die am weitesten verbreitete Lagerart. Sie zeichnen sich durch ihre einfache Konstruktion und ihre Vielseitigkeit aus. Ihre tiefe, geschlossene Laufbahn ermöglicht die Aufnahme von radialen und moderaten axialen Kräften in beiden Richtungen.

• Konstruktion: Bestehen aus einem Außenring, einem Innenring, einem Käfig und zwei Reihen Kugeln. Die Laufbahnen sind tief und leicht exzentrisch zur Mitte, was eine gute Zentrierung der Kugeln gewährleistet.
• Vorteile: Hohe Drehzahlgrenzen, geringe Reibung, kostengünstig, wartungsarm, für hohe Geschwindigkeiten geeignet.
• Nachteile: Begrenzte axiale Tragfähigkeit bei einseitiger Lastaufnahme, stoßempfindlich.
• Einsatzgebiete: Elektromotoren, Getriebe, Pumpen, Haushaltsgeräte, Fahrzeuge (Radlager), Förderanlagen.

Schrägkugellager

Schrägkugellager sind darauf ausgelegt, kombinierte radiale und axiale Lasten aufzunehmen. Durch ihre schrägen Laufflächen können sie auch höhere axiale Kräfte als Rillenkugellager bewältigen. Sie werden oft paarweise eingesetzt, um eine präzise Lagerung zu gewährleisten.

• Konstruktion: Ähnlich wie Rillenkugellager, jedoch sind die Laufbahnen des Innen- und Außenrings zur Lagerachse hin versetzt. Dies erzeugt eine Kontaktlinie zwischen Kugeln und Laufbahnen, die eine axiale Kraftkomponente aufnehmen kann.
• Vorteile: Aufnahme kombinierter Lasten (radial und axial), hohe Steifigkeit, präzise radiale und axiale Führung.
• Nachteile: Nur in eine Richtung axial belastbar (bei Einzellagern), erfordern oft eine genaue Einstellung der Vorspannung.
• Einsatzgebiete: Werkzeugmaschinen (Spindellager), Pumpen, Kompressoren, Getriebe, Landmaschinen, Robotertechnik.

Pendelkugellager

Pendelkugellager eignen sich besonders für Anwendungen, bei denen Wellenfluchtungsfehler oder Schwingungen auftreten können. Sie können aufgrund ihrer sphärischen Außenringbahn kleine Winkelabweichungen der Welle ausgleichen.

• Konstruktion: Verfügen über eine sphärische Außenlaufbahn, die in ein Gehäuse mit einer entsprechenden Ausgleichsfläche eingebettet ist. Dies ermöglicht ein „Pendeln“ des Innenrings mit den Kugeln relativ zum Außenring.
• Vorteile: Ausgleich von Wellenfluchtungsfehlern und Schwingungen, einfache Montage, robuste Bauweise.
• Nachteile: Geringere radiale und axiale Tragfähigkeit im Vergleich zu starren Lagern gleicher Größe, geringere Grenzlasten bei Schwingungen.
• Einsatzgebiete: Fördertechnik, Landmaschinen (z.B. Erntemaschinen), Papierindustrie, Rührwerke, schwere Industrieanlagen mit dynamischen Belastungen.

Axialkugellager

Axialkugellager sind ausschließlich für die Aufnahme von reinen Axialkräften konzipiert. Sie können keine signifikanten radialen Lasten aufnehmen.

• Konstruktion: Bestehen aus einem Wellenring (oft mit Nuten für die Kugeln), einem Gehäusering und einem Käfig mit Kugeln. Die Laufbahnen sind flach und senkrecht zur Lagerachse angeordnet.
• Vorteile: Hohe axiale Tragfähigkeit, einfache Montage, für hohe Axialbelastungen ausgelegt.
• Nachteile: Keine radiale Tragfähigkeit, empfindlich gegenüber radialen Lasten, begrenzte Drehzahl bei hohen Lasten.
• Einsatzgebiete: Lenkungen, Drehscheiben, Schraubstöcke, Ventile, Winden, Getriebe (zur Lagerung von Wellen gegen axiale Kräfte).

Kugellager mit einem oder mehreren Außenspurringen

Dies bezieht sich auf die Konfiguration der Laufbahnen und ist eine Unterteilung von Rillenkugellagern und Schrägkugellagern:

• Einreihige Lager: Die häufigste Form, wie oben beschrieben (Rillen-, Schräg-, Pendellager).
• Zwei- und mehrreihige Lager: Werden eingesetzt, wenn höhere radiale Tragfähigkeiten benötigt werden oder wenn eine besonders hohe Steifigkeit gefordert ist. Diese Lager haben mehrere Reihen von Kugeln.

Selbstausrichtende Kugellager (Pendelkugellager)

Dies ist eine spezifischere Bezeichnung für Pendelkugellager, die ihre Fähigkeit zur Selbstausrichtung hervorhebt.

• Konstruktion: Wie bei Pendelkugellagern, aber der Fokus liegt auf der Ausgleichsfunktion.
• Vorteile: Hervorragender Ausgleich von Wellenverformungen und Montageungenauigkeiten.
• Nachteile: Geringere Tragfähigkeit im Vergleich zu starren Lagern, empfindlich gegenüber Vibrationen und Stößen, wenn die Ausgleichsfunktion nicht benötigt wird.
• Einsatzgebiete: Anwendungen, bei denen mechanische Verformungen der Struktur unvermeidlich sind, wie z.B. in Mühlen, Siebmaschinen, Förderbändern, aber auch in großen Rotationsmaschinen.

Spezialausführungen und ihre Anwendungsbereiche

Neben den Standardtypen gibt es eine Reihe von Spezialausführungen, die für besonders anspruchsvolle Umgebungen oder spezifische Anforderungen entwickelt wurden.

Gelenklager (Kugelgelenklager)

Gelenklager ermöglichen Ausgleichsbewegungen in jede Richtung, sind aber primär für translatorische oder schwenkende Bewegungen konzipiert. Sie bestehen aus einem Innenring mit Kugelform, der in einer Gleitschale sitzt.

• Konstruktion: Innere und äußere Gleitflächen mit kugelförmiger Geometrie.
• Vorteile: Ermöglichen große Winkelverstellungen, nehmen leichte Stoßbelastungen auf, sind wartungsarm (selbstschmierend oder mit Schmiernippel).
• Nachteile: Deutlich geringere Drehzahlgrenzen als Wälzlager, höhere Reibung, nicht für hohe Geschwindigkeiten geeignet.
• Einsatzgebiete: Lenkungen von Kraftfahrzeugen, Fahrwerkskomponenten, hydraulische Zylinder, Industrieautomation, Verpackungsmaschinen.

Keramikkugellager

Diese Lager verwenden Kugeln aus Keramik (z.B. Siliziumnitrid, Zirkonoxid) anstelle von Stahl. Sie bieten herausragende Eigenschaften für spezielle Anwendungen.

• Konstruktion: Kann eine Kombination aus Keramikkugeln und Stahlringen oder vollständig aus Keramik gefertigte Lager sein.
• Vorteile: Hohe Temperaturbeständigkeit, Korrosionsbeständigkeit, elektrische Isolation, geringere Dichte (wodurch höhere Drehzahlen möglich sind), höhere Härte und Steifigkeit, geringere thermische Ausdehnung.
• Nachteile: Hohe Kosten, geringere Bruchfestigkeit (können spröde sein), erfordern oft spezielle Montageverfahren.
• Einsatzgebiete: Vakuumanwendungen, chemische Industrie, Luft- und Raumfahrt, Hochgeschwindigkeitsspindeln, Medizintechnik (MRT-kompatibel), Lebensmittelindustrie (hygienische Anforderungen).

Kunststoff-Kugellager

Diese Lager verwenden Kugeln und/oder Ringe aus Kunststoffen wie PTFE, POM, PEEK. Sie sind eine kostengünstige Alternative für nicht-kritische Anwendungen oder spezielle Umweltbedingungen.

• Konstruktion: Vollständig aus Kunststoff oder in Kombination mit Metallkomponenten.
• Vorteile: Korrosionsbeständigkeit, chemische Beständigkeit, geringe Reibung, elektrische Isolation, geringes Gewicht, Geräuscharmut, Selbstschmierungseigenschaften.
• Nachteile: Geringere Tragfähigkeit und Steifigkeit als Metalllager, geringere Temperaturbeständigkeit, höhere Wärmeausdehnung, geringere Lebensdauer bei hohen Belastungen.
• Einsatzgebiete: Fördertechnik, Lebensmittelverarbeitung, Medizintechnik, Gerätebau, Textilmaschinen, Anwendungen mit aggressiven Medien oder wo keine Schmierung erwünscht ist.

Miniatur-Kugellager

Diese extrem kleinen Kugellager sind für Präzisionsanwendungen mit sehr geringen Abmessungen konzipiert. Sie finden sich in kleinsten Geräten und Mechanismen.

• Konstruktion: Ähnlich wie Rillen- oder Schrägkugellager, jedoch im Mikrometer-Bereich gefertigt.
• Vorteile: Ermöglichen Miniaturisierung von Geräten, präzise Bewegung bei geringen Kräften.
• Nachteile: Sehr geringe Tragfähigkeit, empfindlich gegenüber Verschmutzung und Handhabung, hohe Kosten pro Einheit aufgrund der Präzisionfertigung.
• Einsatzgebiete: Uhren, medizinische Instrumente, kleine Elektromotoren, optische Geräte, Modellbau, Mikro-Robotik.

Auswahlkriterien: Welche Bauform eignet sich für welchen Einsatz?

Die Auswahl des richtigen Kugellagers erfordert die Berücksichtigung mehrerer Faktoren, die die Leistungsfähigkeit und Zuverlässigkeit des Gesamtsystems beeinflussen. Eine fundierte Entscheidung minimiert Ausfallrisiken und maximiert die Lebensdauer der Komponenten.

1. Art und Größe der Lasten

Radiale Lasten: Rillenkugellager sind hier die erste Wahl, insbesondere bei hohen Drehzahlen. Bei sehr hohen radialen Lasten oder wenn eine hohe Steifigkeit gefragt ist, kommen zweireihige Rillenkugellager oder Zylinderrollenlager (obwohl letztere keine Kugellager sind, sind sie relevant für rein radiale Lasten) in Betracht. Schrägkugellager können ebenfalls radiale Lasten aufnehmen und bieten zusätzlich axiale Kapazität.

Axiale Lasten: Für reine Axiallasten sind Axialkugellager die beste Lösung. Wenn jedoch auch radiale Lasten auftreten, sind Schrägkugellager, die in geeigneter Kombination (z.B. paarweise angeordnet) verwendet werden, die bevorzugte Wahl. Die axiale Tragfähigkeit von Rillenkugellagern ist begrenzt und hauptsächlich für leichte oder unterstützende axiale Kräfte gedacht.

Kombinierte Lasten: Schrägkugellager sind hier das Mittel der Wahl. Je nach Winkel zwischen Laufbahn und Lagerachse können sie hohe radiale und axiale Kräfte aufnehmen. Die Auslegung hängt stark vom Verhältnis der radialen zur axialen Last ab.

2. Drehzahlbereich und Betriebsgeschwindigkeit

Für sehr hohe Drehzahlen sind Rillenkugellager mit leichten Käfigen (z.B. aus Kunststoff oder leichtem Metall) und guter Schmierung ideal. Keramikkugellager können aufgrund ihrer geringeren Dichte und höheren Härte noch höhere Drehzahlen erreichen. Bei sehr niedrigen Drehzahlen oder ruckartigen Bewegungen sind Gelenklager oder bestimmte Kunststofflager besser geeignet.

3. Umgebungsbedingungen

Temperatur: Standard-Kugellager haben Temperaturgrenzen aufgrund von Schmierstoffen und Materialausdehnung. Für hohe Temperaturen sind spezielle Hochtemperaturfette und Materialien wie Keramik oder hitzebeständige Stähle erforderlich. Für tiefe Temperaturen können spezielle Schmierstoffe notwendig sein.

Korrosion und Chemikalien: In aggressiven Umgebungen sind Lager aus Edelstahl, Kunststoffen oder Keramiklager unentbehrlich. Diese Materialien bieten eine höhere Beständigkeit gegen Säuren, Laugen, Lösungsmittel und Salze.

Vibration und Stoßbelastungen: Pendelkugellager eignen sich gut zur Aufnahme von Vibrationen und zum Ausgleich von Unwuchten. Bei starken Stoßbelastungen sind robustere Konstruktionen oder Lager mit höherer Dämpfung (weniger „spiel“) zu bevorzugen. Überdimensionierung kann hier ebenfalls helfen.

Verschmutzung: Abgedichtete Lager (mit Dichtungen oder Schutzblechen) sind essentiell, um das Eindringen von Staub, Schmutz und Feuchtigkeit zu verhindern. In stark verschmutzten Umgebungen können auch spezielle Gehäuse oder Schmiermittel erforderlich sein.

4. Wellenfluchtungsfehler und Montagegenauigkeit

Wenn eine präzise Ausrichtung von Wellen nicht garantiert werden kann oder Verformungen der Struktur zu erwarten sind, sind Pendelkugellager (selbstausrichtende Kugellager) die beste Wahl. Sie können geringe Winkelabweichungen tolerieren, ohne dass dies die Lebensdauer oder Funktion beeinträchtigt.

5. Geräusch- und Vibrationsanforderungen

Für geräuscharme Anwendungen werden oft speziell ausgewuchtete Lager oder solche mit Kunststoffkomponenten (Käfige, Kugeln) eingesetzt. Lager mit höherer Präzision (z.B. Präzisions-Rillenkugellager) reduzieren ebenfalls Geräusche und Vibrationen.

6. Kosten und Wartungsaufwand

Standard-Rillenkugellager sind in der Regel am kostengünstigsten. Speziallager wie Keramiklager sind signifikant teurer. Bei der Auswahl sollte auch der Wartungsaufwand berücksichtigt werden. Wartungsfreie Lager (z.B. bestimmte Kunststofflager oder solche mit spezieller Lebensdauerschmierung) können langfristig kostengünstiger sein, insbesondere an schwer zugänglichen Stellen.

Übersicht über Kugellager-Typen und ihre Eignung

Kugellager-Typ	Hauptlastart	Drehzahlfähigkeit	Ausgleichsfähigkeit	Typische Einsatzgebiete
Rillenkugellager	Radial & geringe Axiallasten (beide Richtungen)	Sehr hoch	Gering	Elektromotoren, Getriebe, Pumpen, Fahrzeuge
Schrägkugellager	Kombinierte Radial- und Axiallasten	Hoch	Gering	Werkzeugmaschinen, Pumpen, Getriebe, Robotertechnik
Pendelkugellager (Selbstausrichtend)	Radial & geringe Axiallasten	Mittel	Hoch (Wellenfluchtungsfehler)	Fördertechnik, Landmaschinen, Papierindustrie, Rührwerke
Axialkugellager	Nur Axiallasten	Mittel (stark lastabhängig)	Keine	Lenkungen, Drehscheiben, Winden, Ventile
Gelenklager	Schwenk-/Translationsbewegungen	Sehr gering	Sehr hoch (große Winkel)	Lenkungen, Fahrwerke, Hydraulik, Automation

Das sind die neuesten Kugellager Ratgeber Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugellager-Arten im Überblick: Welche Bauform eignet sich für welchen Einsatz?

Was ist der Unterschied zwischen einem Rillen- und einem Schrägkugellager?

Der Hauptunterschied liegt in der Art der lasten, die sie aufnehmen können. Rillenkugellager sind primär für radiale Lasten ausgelegt, können aber auch moderate axiale Lasten in beide Richtungen aufnehmen. Schrägkugellager hingegen sind speziell für die Aufnahme von kombinierten radialen und axialen Lasten konzipiert, wobei die axiale Lastrichtung durch die Anordnung bestimmt wird.

Kann ich ein Rillenkugellager für reine Axiallasten verwenden?

Ja, aber nur bedingt. Rillenkugellager können zwar axiale Kräfte aufnehmen, ihre Kapazität ist jedoch begrenzt und sie sind nicht dafür optimiert. Bei dauerhafter oder hoher axialer Belastung ist ein Axialkugellager die weitaus bessere und sicherere Wahl, um vorzeitigen Verschleiß und Schäden zu vermeiden.

Wann sollte ich ein Pendelkugellager anstelle eines Rillenkugellagers verwenden?

Sie sollten ein Pendelkugellager (selbstausrichtendes Kugellager) verwenden, wenn Sie erwarten, dass die Welle nicht perfekt mit dem Gehäuse ausgerichtet ist oder wenn es zu Verformungen der Lagerstelle kommt. Pendelkugellager können geringe Winkelabweichungen zwischen Welle und Gehäuse ausgleichen, ohne dass die Funktion des Lagers beeinträchtigt wird. Rillenkugellager erfordern eine sehr präzise Ausrichtung.

Sind Keramikkugellager für alle Anwendungen geeignet?

Nein, Keramikkugellager sind Speziallager und eignen sich für spezifische, oft extreme Anforderungen. Ihre Vorteile liegen in der hohen Temperaturbeständigkeit, Korrosionsbeständigkeit und elektrischen Isolation. Sie sind jedoch teurer und können spröder sein als Stahlkugellager, was sie für allgemeine Anwendungen weniger attraktiv macht. Ihre Auswahl hängt stark von den spezifischen Betriebsbedingungen ab.

Wie beeinflusst die Schmierung die Wahl des Kugellagers?

Die Schmierung ist entscheidend für die Lebensdauer und Leistungsfähigkeit jedes Kugellagers. Die Art des Schmierstoffs (Fett oder Öl), seine Viskosität und Temperaturbeständigkeit müssen auf die Betriebsgeschwindigkeit, Temperatur und Belastung abgestimmt sein. Bei sehr hohen Drehzahlen ist oft eine Ölumlaufschmierung oder Zerstäubungsschmierung notwendig, während bei niedrigen Drehzahlen und hohen Lasten ein zähflüssiges Fett vorteilhaft ist. Bestimmte Lagerarten (z.B. aus Kunststoff) können auch selbstschmierende Eigenschaften aufweisen oder für den lebensdauerschmierten Betrieb ausgelegt sein.

Was bedeutet „abgedichtete“ Kugellager und wann sind sie notwendig?

Abgedichtete Kugellager verfügen über integrierte Dichtungen (z.B. aus Gummi oder Metallblech) an den Seiten, die verhindern, dass Schmierstoff austritt und gleichzeitig Verunreinigungen wie Staub, Schmutz und Feuchtigkeit am Eindringen gehindert werden. Sie sind notwendig in Umgebungen, in denen eine Kontamination des Lagers wahrscheinlich ist oder in denen eine Leckage des Schmierstoffs vermieden werden muss, um die Leistungsfähigkeit des Systems zu gewährleisten und die Lebensdauer des Lagers zu verlängern.

Welche Kugellager eignen sich für Anwendungen mit sehr geringen Platzverhältnissen?

Für Anwendungen mit sehr geringen Platzverhältnissen sind Miniatur-Kugellager die ideale Lösung. Diese Lager sind extrem klein gefertigt und ermöglichen die Implementierung von präzisen Lagerungen in kleinsten Bauteilen und Geräten, wie sie beispielsweise in der Feinmechanik, Medizintechnik oder Uhrenindustrie zu finden sind.
