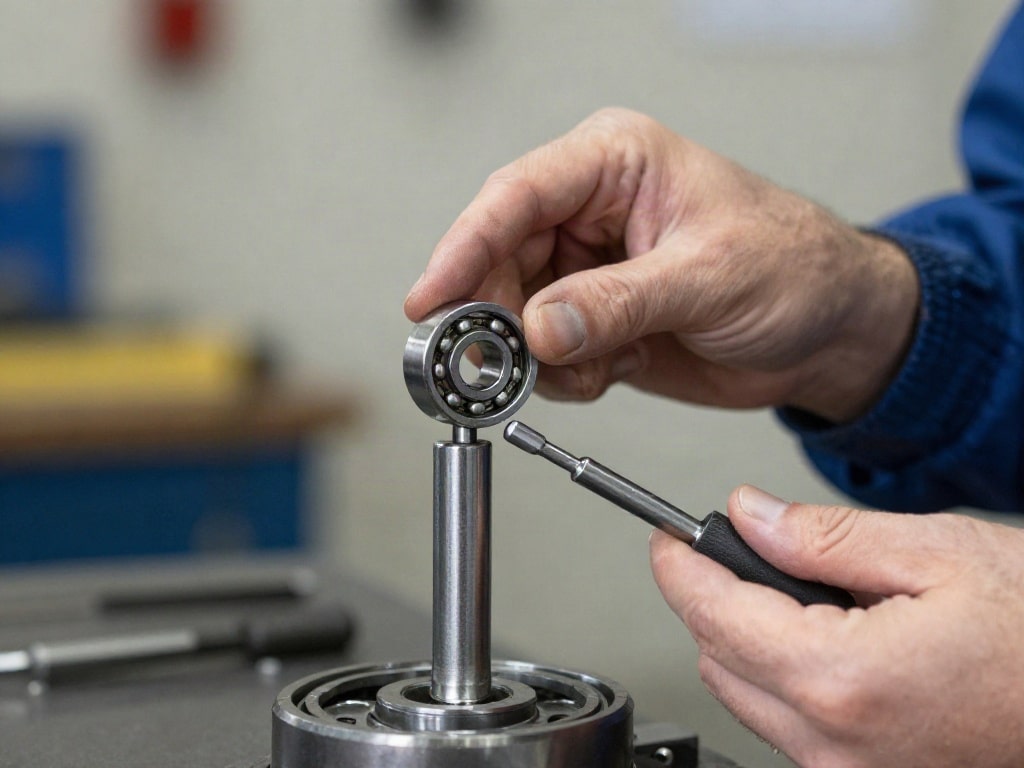

Ein schief eingebautes Kugellager kann weitreichende und kostspielige Schäden an deiner Anlage verursachen, die weit über den Ausfall des Lagers selbst hinausgehen. Schnelles Erkennen und Beheben solcher Montagefehler ist entscheidend, um Folgeschäden zu minimieren und die Lebensdauer deiner Maschinen zu maximieren.
Das sind die beliebtesten Kugellager Einbauwerkzeug Produkte
Die kritischen Folgen von schief eingebauten Kugellagern
Wenn ein Kugellager nicht präzise und parallel zur Wellenachse sowie zur Gehäusebohrung montiert wird, entstehen sofort ungleichmäßige Belastungen auf die Laufbahnen und die Wälzkörper. Diese Fehlstellung, oft als „Schiefstellung“ oder „Exzentrizität“ bezeichnet, führt zu einer signifikanten Erhöhung der Betriebsgeräusche, Vibrationen und vor allem der spezifischen Belastung einzelner Bereiche des Kugellagers. Im Laufe des Betriebs verschärft sich diese Situation rapide, da die erhöhte Reibung und der Druck die Materialstruktur des Lagers angreifen und zu vorzeitigem Verschleiß und schließlich zum Totalausfall führen.
Schäden an Kugellagern durch Montagefehler
Die unmittelbaren Folgen eines schief eingebauten Kugellagers sind vielfältig und betreffen das Lager selbst in drastischen Weise:
- Erhöhte Reibung und Hitzeentwicklung: Durch die ungleichmäßige Lastverteilung gleiten die Wälzkörper nicht mehr sauber in ihren optimalen Bahnen. Dies erhöht die Reibung zwischen Wälzkörpern und Laufbahnen erheblich. Die entstehende Wärme kann die Schmierstoffe zersetzen und zu einem Mangel an Schmierung führen, was den Verschleiß weiter beschleunigt.
- Vorzeitiger Verschleiß der Laufbahnen: Die Zonen, die durch die Schiefstellung am stärksten belastet werden, erfahren eine übermäßige Abnutzung. Dies manifestiert sich als Pitting (kleine Vertiefungen auf der Oberfläche) oder als Riefenbildung, was die Oberflächengüte der Laufbahnen irreversibel beeinträchtigt.
- Beschädigung der Wälzkörper: Die Kugeln oder Rollen des Lagers werden ungleichmäßig belastet und können dadurch Grate, Abplattungen oder Brüche erleiden. Dies führt zu einem „runden“ Laufgeräusch, das mit fortschreitendem Schaden immer lauter wird.
- Beschädigung des Innenrings und Außenrings: Nicht nur die Laufbahnen, sondern auch die Ringe selbst können durch die punktuelle Überlastung und Vibration Schaden nehmen. Spannungsrisse oder gar Materialausbrüche sind möglich.
- Erhöhte Vibrationen und Geräusche: Die ungleichmäßige Rotation der Wälzkörper und die daraus resultierenden Spannungen im Lager erzeugen störende Vibrationen und Geräusche, die auf eine Fehlfunktion hindeuten. Diese Vibrationen können sich auf die gesamte Maschinenstruktur übertragen.
- Verkürzte Lebensdauer des Lagers: Selbst wenn der Ausfall nicht sofort eintritt, wird die nominelle Lebensdauer des Kugellagers durch Montagefehler drastisch reduziert. Ein korrekt montiertes Lager erreicht seine berechnete Lebensdauer, während ein schief montiertes Lager oft nur einen Bruchteil davon leistet.
Folgeschäden an angrenzenden Maschinenteilen
Die Konsequenzen eines schief eingebauten Kugellagers beschränken sich nicht auf das Lager selbst. Die entstehenden Vibrationen, erhöhten Belastungen und Hitze können sich auf andere Komponenten der Maschine übertragen und dort ebenfalls Schäden verursachen:
- Beschädigung der Welle: Vibrationen und ungleichmäßige Belastungen können zu Materialermüdung, Rissen oder sogar zum Bruch der Welle führen, auf der das Lager sitzt. Insbesondere Wellen mit Kerben oder anderen Schwachstellen sind gefährdet.
- Beschädigung des Gehäuses: Die Übertragung von Vibrationen und Kräften kann das Gehäuse, in dem das Lager montiert ist, beschädigen. Dies kann zu Rissen, Verformungen oder Lockerungen der Lagerung führen.
- Verschleiß an Dichtungen: Erhöhte Vibrationen und Wellenbewegungen können Dichtungen beschädigen oder deren Funktion beeinträchtigen, was zum Eindringen von Schmutz und Feuchtigkeit in das Lager führen kann, was den Verschleiß weiter beschleunigt.
- Beeinträchtigung der Präzision der Maschine: Wenn das Lager Teil eines präzisen Systems ist, wie z. B. einer Spindel in einer Werkzeugmaschine, können Vibrationen und Schiefstellungen zu Ungenauigkeiten in der Bearbeitung führen und die Qualität des Endprodukts mindern.
- Überhitzung von angrenzenden Komponenten: Die durch das defekte Lager erzeugte zusätzliche Wärme kann sich auf umliegende Komponenten übertragen und deren Leistung beeinträchtigen oder zu deren vorzeitiger Alterung führen.
- Kettenreaktionen von Ausfällen: In komplexen Systemen kann der Ausfall eines schief eingebauten Lagers eine Kettenreaktion auslösen, die zu weiteren Ausfällen und teuren Reparaturen führt.
Ursachen für schief eingebaute Kugellager
Montagefehler, die zu einer Schiefstellung des Kugellagers führen, sind oft auf eine Kombination aus Faktoren zurückzuführen:
- Ungenügende Vorbereitung der Montagefläche: Verschmutzungen, Grate oder Unebenheiten auf der Wellenoberfläche oder in der Gehäusebohrung können dazu führen, dass das Lager nicht plan aufliegt und schief sitzt.
- Unsachgemäße Werkzeuge: Die Verwendung falscher oder ungeeigneter Werkzeuge zum Einpressen oder Einsetzen des Lagers kann zu ungleichmäßigen Kräften führen und das Lager verkanten.
- Fehlerhafte Ausrichtung beim Einbau: Das Lager muss exakt parallel zur Welle und zur Gehäusebohrung eingeführt werden. Ein Verkanten während dieses Vorgangs führt unweigerlich zu einer Schiefstellung.
- Unterschiedliche Wärmeausdehnung: Wenn Teile der Welle und des Gehäuses bei der Montage unterschiedliche Temperaturen aufweisen, kann dies beim Abkühlen zu Spannungen und einer relativen Verschiebung führen, die das Lager schief setzt.
- Fehlerhafte Wellen- oder Gehäuseabmessungen: Toleranzüberschreitungen bei der Fertigung von Welle oder Gehäuse können dazu führen, dass ein an sich korrekt montiertes Lager aufgrund der Geometrie nicht spannungsfrei sitzt.
- Mangelnde Sorgfalt und Erfahrung des Montagepersonals: Der Einbau von Kugellagern erfordert Präzision und Sorgfalt. Unerfahrene Monteure oder mangelnde Aufmerksamkeit für Details können leicht zu Montagefehlern führen.
Präventive Maßnahmen und Korrekturen
Die Vermeidung von Montagefehlern ist der Schlüssel zur Langlebigkeit von Kugellagern und Maschinen:
- Sorgfältige Reinigung: Vor der Montage müssen sowohl die Welle als auch die Gehäusebohrung gründlich von Schmutz, Fett und Korrosionsschutzmitteln gereinigt werden.
- Prüfung der Toleranzen: Stellen Sie sicher, dass die Toleranzen von Welle und Gehäuse innerhalb der Spezifikationen für das verwendete Lager liegen.
- Verwendung geeigneter Montageverfahren: Nutzen Sie spezielle Montagevorrichtungen oder -werkzeuge, die eine gleichmäßige und parallele Kraftverteilung gewährleisten. Die Montage sollte idealerweise mit einem speziellen Montagegerät oder durch thermische Schrumpfung bzw. Erwärmung erfolgen, um eine gleichmäßige Kraftverteilung sicherzustellen.
- Kontrollierte Erwärmung/Kühlung: Wenn die Montage durch Erwärmung der Lagerringe oder Kühlung der Wellen erfolgt, muss dies gleichmäßig und unter kontrollierten Bedingungen geschehen, um Materialverzug zu vermeiden.
- Prüfung auf Leichtgängigkeit: Nach der Montage sollte die Leichtgängigkeit der Welle ohne übermäßigen Kraftaufwand und ohne spürbare Ruckler oder Widerstände geprüft werden.
- Dokumentation und Schulung: Eine klare Dokumentation der Montageverfahren und regelmäßige Schulungen des Montagepersonals sind unerlässlich.
Zusammenfassung der Schäden in einer Übersicht
| Schadenskategorie | Ausprägung des Schadens | Ursachen (Beispiele) | Auswirkungen auf die Maschine |
|---|---|---|---|
| Direkter Lagerschaden | Pitting, Riefenbildung, Materialausbrüche an Laufbahnen und Wälzkörpern | Ungleichmäßige Lastverteilung durch Schiefstellung | Erhöhte Reibung, Hitze, Vibrationen, vorzeitiger Lagerausfall |
| Wellenbeschädigung | Materialermüdung, Risse, Wellenbruch | Übertragene Vibrationen, ungleichmäßige Kräfte | Maschinenstillstand, aufwendige Reparatur der Welle |
| Gehäusebeschädigung | Risse, Verformungen, Lockerung der Lagerung | Vibrationen, Spannungen durch schief sitzendes Lager | Instabilität der gesamten Lagerung, Übertragungsfehler |
| Schmierstoffdegradation | Verdampfung, Verkokung, Verlust der Schmierfähigkeit | Hohe Reibungshitze durch schief eingestellte Lager | Beschleunigter Verschleiß, erhöhtes Risiko von Fressern |
| Präzisionsverlust | Ungenauigkeiten in der Bewegung, erhöhte Toleranzen in der Anwendung | Schwingungen des schief montierten Lagers | Minderwertige Produktqualität, Ausschuss, Nacharbeit |
Das sind die neuesten Kugellager Einbauwerkzeug Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager schief eingebaut: Welche Schäden können durch Montagefehler entstehen?
Warum ist eine parallele Montage von Kugellagern so wichtig?
Eine parallele Montage sorgt dafür, dass die Last gleichmäßig auf alle Wälzkörper verteilt wird. Dies ist entscheidend für die optimale Funktion, Langlebigkeit und geringe Reibung des Lagers. Jede Abweichung von der Parallelität führt zu einer ungleichmäßigen Druckverteilung, die den Verschleiß beschleunigt und zu vorzeitigem Ausfall führt.
Welche Symptome deuten auf ein schief eingebautes Kugellager hin?
Typische Symptome sind erhöhte Betriebsgeräusche, insbesondere ein „Ratter“- oder „Schleif“-Geräusch, spürbare Vibrationen, übermäßige Hitzeentwicklung im Bereich des Lagers und eine reduzierte Laufruhe der Welle. Oftmals sind diese Anzeichen bereits bei geringer Drehzahl oder Last erkennbar.
Kann ein schief eingebautes Kugellager auch die Schmierung beeinträchtigen?
Ja, absolut. Die durch die Schiefstellung verursachte erhöhte Reibung erzeugt mehr Wärme. Diese Wärme kann das Schmierfett oder das Öl zersetzen, seine Viskosität verändern oder sogar zum Verdampfen bringen. Ein geschwächter Schmierfilm führt zu noch schnellerem Verschleiß und kann bis zum Fressen führen.
Wie lange hält ein schief eingebautes Kugellager im Vergleich zu einem korrekt montierten Lager?
Die Lebensdauer eines schief eingebauten Kugellagers kann dramatisch reduziert sein. Während ein korrekt montiertes Lager seine berechnete Lebensdauer (oft Hunderttausende oder Millionen von Umdrehungen) erreichen kann, kann ein schief montiertes Lager bereits nach wenigen hundert oder tausend Betriebsstunden ausfallen. Die genaue Dauer hängt stark vom Grad der Schiefstellung und der Betriebsbelastung ab.
Welche Kosten entstehen typischerweise durch einen Ausfall eines schief eingebauten Kugellagers?
Die Kosten setzen sich aus mehreren Faktoren zusammen: dem Preis des Ersatzlagers, den Kosten für die Demontage und Montage (Arbeitszeit), den Kosten für eventuell beschädigte Sekundärkomponenten wie Wellen oder Gehäuse, Produktionsausfallzeiten und den Kosten für Qualitätsverluste, falls die Maschine für präzise Anwendungen genutzt wurde.
Kann ich einen Montagefehler nachträglich erkennen, bevor ein größerer Schaden entsteht?
Ja, oft ist dies möglich. Achten Sie auf die genannten Symptome wie Geräusche, Vibrationen und ungewöhnliche Wärmeentwicklung kurz nach der Montage. Eine sorgfältige Funktionsprüfung der Maschine direkt nach der Reparatur oder der Inbetriebnahme kann entscheidend sein, um solche Fehler frühzeitig zu identifizieren und zu beheben, bevor Folgeschäden entstehen.
Gibt es spezielle Werkzeuge, die den Einbau erleichtern und Montagefehler verhindern?
Ja, es gibt spezielle Montagegeräte und Werkzeuge, die auf die jeweilige Lagergröße und Anwendung abgestimmt sind. Diese Werkzeuge ermöglichen eine kontrollierte und gleichmäßige Kraftübertragung auf den Lagerring, um eine Verkantung oder ungleichmäßige Belastung zu vermeiden. Auch induktive Erwärmungsgeräte helfen, Lager spannungsfrei und korrekt zu montieren.
