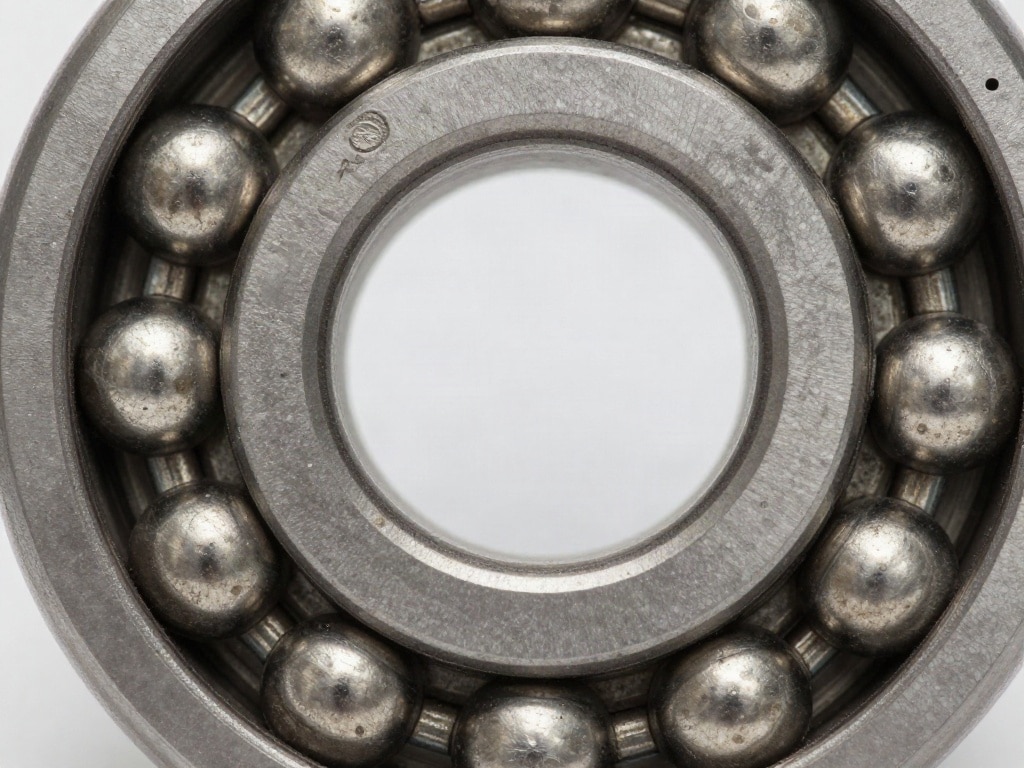

Zu viel Spiel im Kugellager: Verschleiß, Passungsfehler oder falsche Lagerluft?

Zu viel Spiel im Kugellager ist ein weit verbreitetes Problem, das zu vorzeitigem Verschleiß, Leistungseinbußen und potenziell teuren Ausfällen führen kann. Ob es sich um einen Verschleiß des Lagers selbst, um Passungsfehler bei der Montage oder um eine falsch eingestellte Lagerluft handelt, die Ursachen sind vielfältig und erfordern eine genaue Analyse, um die richtigen Gegenmaßnahmen zu ergreifen.

Das sind die beliebtesten Lagerspiel messen Produkte

Ursachen für zu viel Spiel im Kugellager

Wenn du feststellst, dass ein Kugellager mehr Spiel aufweist als erwartet oder zulässig ist, kann dies auf eine oder mehrere der folgenden Kernursachen zurückzuführen sein:

• Verschleiß des Lagers: Kugellager unterliegen einem natürlichen Verschleiß. Bei hoher Belastung, unzureichender Schmierung oder dem Eindringen von Verunreinigungen schreitet dieser Prozess schneller voran. Verschleiß zeigt sich oft als Abrundung der Laufbahnen oder als Deformierung der Kugeln, was zu einem erhöhten radialen oder axialen Spiel führt.
• Passungsfehler: Die korrekte Passung zwischen Lager und Welle bzw. Gehäuse ist entscheidend. Ist die Welle zu dünn oder das Gehäuse zu weit, kann es zu einer lockeren Lagerung kommen. Dies kann durch fehlerhafte Fertigung, falsche Maße oder thermische Ausdehnung entstehen. Eine zu lockere Passung (Übermaß im Gehäuse, Untermaß auf der Welle) führt zu einem erhöhten Spiel und kann das Lager kippen oder wandern lassen.
• Falsche Lagerluft: Die Lagerluft bezeichnet den Freiraum zwischen den Wälzkörpern (Kugeln oder Rollen) und den Laufbahnen, wenn das Lager nicht belastet ist. Sie ist essenziell für die Funktion und Lebensdauer des Lagers. Zu viel oder zu wenig Lagerluft kann gravierende Folgen haben. Eine zu große Lagerluft führt zu erhöhter dynamischer Belastung der einzelnen Kugeln, erhöhtem Verschleiß und Geräuschentwicklung. Eine zu geringe Lagerluft (oder gar eine Vorspannung) kann zu Überhitzung und schnellerer Ermüdung des Materials führen.

Detaillierte Analyse der Ursachen

Verschleiß als Ursache für erhöhtes Spiel

Der Verschleiß an Kugellagern ist ein schleichender Prozess, der sich auf verschiedene Weise äußern kann. Der häufigste Verschleißtyp, der zu einem erhöhten Spiel führt, ist der sogenannte „Pitting“ oder „Schalenbildung“. Dabei bilden sich auf den Laufbahnen und den Kugeln feine Risse, die schließlich zu kleinen Materialabplatzungen führen. Diese Unebenheiten vergrößern den Spielraum innerhalb des Lagers. Ein weiterer Verschleißfaktor ist die „Gleitätzung“, die typischerweise bei mangelhafter Schmierung oder starker Vibration auftritt. Hierbei reiben die Kugeln auf den Laufbahnen und hinterlassen feine, schleifende Spuren. Mit fortschreitendem Verschleiß verändern sich die Oberflächenstrukturen, was unweigerlich zu mehr Spiel führt.

Die Lebensdauer eines Kugellagers wird maßgeblich durch die dynamische Tragzahl (C) und die tatsächliche Belastung bestimmt. Wenn die Anzahl der Umdrehungen die theoretisch erwartete Lebensdauer überschreitet oder die Belastung höher ist als für das Lager spezifiziert, beschleunigt sich der Verschleißprozess. Auch das Eindringen von Schmutzpartikeln, Staub oder Feuchtigkeit kann wie Schleifmittel wirken und den Verschleiß an den Laufbahnen und Kugeln rapide vorantreiben. Dies führt zu einer fühlbaren Unwucht und einem erhöhten Spiel.

Passungsfehler: Die Rolle von Toleranzen und Montage

Die korrekte Montage eines Kugellagers erfordert präzise Toleranzen sowohl für die Lager selbst als auch für die zugehörigen Wellen und Gehäusebohrungen. Hier kommen die Konzepte von „Sitz“ und „Passung“ ins Spiel.

• Übermaß auf der Welle (h-Passung): Dies ist die Standardvorgabe für die meisten Anwendungen, bei denen sich die Welle dreht und das Lager fest sitzen muss. Eine leichte Pressung des Innenrings auf die Welle verhindert ein Mitdrehen des Innenrings.
• Untermaß auf der Welle (g-Passung): Dies wird selten angewendet und deutet auf eine sehr lockere Verbindung hin, die in der Regel zu Spiel führt.
• Übermaß im Gehäuse (J-Passung): Das Gehäuse sollte in der Regel eine leicht lockere Passung aufweisen, damit sich der Außenring des Lagers bei Erwärmung frei ausdehnen kann, ohne das Lager zu verspannen. Ist die Bohrung im Gehäuse jedoch zu groß (zu viel Spiel), kann der Außenring wandern, was zu Verschleiß und Spiel führt.
• Untermaß im Gehäuse (H-Passung): Dies führt zu einer Presspassung im Gehäuse, was die Ausdehnung des Außenrings behindert und zu Verspannungen führen kann.

Bei der Montage können Fehler auftreten. Beispielsweise kann das versehentliche Aufschlagen des Lagers mit einem falschen Werkzeug die Käfige verbiegen oder die Kugeln beschädigen, was unmittelbar zu Spiel führt. Auch thermische Spannungen während des Einbaus, wenn das Lager beispielsweise zu stark erwärmt wird, können die Maßhaltigkeit beeinträchtigen. Die Wahl der falschen Wellen- oder Gehäusemaße, die außerhalb der zulässigen Toleranzen liegen, ist eine direkte Ursache für eine zu lockere oder zu feste Verbindung und somit für potenzielles Spiel.

Falsche Lagerluft: Die Bedeutung des Spielraums

Die Lagerluft (englisch: „Clearance“) ist ein kritischer Parameter für die Leistung und Lebensdauer von Kugellagern. Sie wird üblicherweise in Millimetern oder Mikrometern angegeben und ist in verschiedene Gruppen unterteilt. Die gebräuchlichsten Klassen sind:

• CN (Normal): Dies ist die Standardlagerluft für die meisten Anwendungen.
• C1, C2: Kleinere Lagerluft als CN. Diese werden in Anwendungen eingesetzt, bei denen eine geringe Verspannung oder eine sehr hohe Steifigkeit erforderlich ist.
• C3, C4, C5: Größere Lagerluft als CN. Diese Klassen werden benötigt, wenn das Lager aufgrund von hohen Temperaturen oder thermischer Ausdehnung der umliegenden Bauteile verspannt werden könnte, oder wenn die Passung des Innenrings auf der Welle sehr fest ist.

Wenn die Lagerluft zu groß ist, haben die Kugeln mehr Raum, sich auf den Laufbahnen zu bewegen. Dies führt zu:

• Erhöhter dynamischer Belastung: Jede Kugel wird bei jeder Umdrehung stärker belastet, da sie kurzzeitig keinen Kontakt zu den Laufbahnen hat und dann „einschlägt“.
• Erhöhtem Verschleiß: Die erhöhte dynamische Belastung und die größere Bewegungsfreiheit der Kugeln beschleunigen den Verschleiß.
• Geräuschentwicklung: Das zusätzliche Spiel kann zu hörbarem Klappern oder Rasseln führen.
• Ungleichmäßiger Lastverteilung: Die Last verteilt sich schlechter auf die einzelnen Kugeln.

Wenn die Lagerluft zu klein ist (oder wenn eine Vorspannung vorliegt), kann dies zu folgenden Problemen führen:

• Überhitzung: Die Kugeln rollen unter ständigem Druck und mit geringerem Schmierfilm.
• Erhöhte Reibung: Mehr Energie wird in Wärme umgewandelt.
• Schnellere Materialermüdung: Die ständige Überlastung des Materials verkürzt die Lebensdauer des Lagers erheblich.
• Verspannung: Bei Erwärmung dehnt sich das Material aus, was die Verspannung weiter erhöht.

Die korrekte Wahl der Lagerluft hängt stark von der Anwendung ab, insbesondere von den Betriebstemperaturen und den Montagebedingungen (Passung). Oft wird die Lagerluft vom Lagerhersteller in Abhängigkeit von der jeweiligen Lagerbezeichnung und den Betriebsbedingungen empfohlen.

Symptome von zu viel Spiel im Kugellager

Ein zu großes Spiel in einem Kugellager kündigt sich meist durch eine Reihe von Symptomen an, die dir helfen können, das Problem frühzeitig zu erkennen:

• Geräuschentwicklung: Ein auffälliges Klappern, Rasseln oder ein Brummen, das sich mit der Drehzahl ändert, ist ein klares Indiz für Spiel. Bei axialer Belastung kann auch ein Klopfen auftreten.
• Vibrationen: Das Lager kann beginnen, stärkere Vibrationen zu erzeugen, die sich auf die gesamte Baugruppe übertragen. Diese Vibrationen können als feine oder grobe Schwingungen wahrnehmbar sein.
• Ungleichmäßige Bewegung: Wenn du versuchst, die Welle von Hand zu bewegen, spürst du ein deutliches „Schwanken“ oder „Wackeln“ im Lager, das über das normale Spiel hinausgeht.
• Überhitzung (Paradoxerweise): Obwohl zu wenig Spiel zu Überhitzung führt, kann auch zu viel Spiel durch die erhöhte dynamische Belastung und die daraus resultierende Reibung zu einer ungewöhnlich hohen Betriebstemperatur führen.
• Schnellerer Verschleiß anderer Komponenten: Ein defektes Lager mit zu viel Spiel kann auch Dichtungen, Wellen oder das Gehäuse beschädigen, indem es diese einseitig belastet oder Vibrationen verursacht.
• Ungleichmäßige Schmierung: Durch das Spiel kann Schmierfett oder -öl schneller austreten oder an den kritischen Stellen nicht mehr richtig verteilt werden.

Identifikation der genauen Ursache

Um das Problem effektiv zu lösen, ist es entscheidend, die genaue Ursache für das übermäßige Spiel zu ermitteln. Eine systematische Herangehensweise ist hierfür unerlässlich:

Visuelle Inspektion und taktile Prüfung

Beginne mit einer gründlichen optischen Untersuchung des Lagers und seiner Umgebung. Achte auf:

• Spuren von Verschleiß: Sind die Laufbahnen oder die Kugeln offensichtlich beschädigt, verfärbt (Hitzezeichen) oder weisen sie Riefen auf?
• Fremdkörper: Sind Schmutz, Späne oder andere Verunreinigungen im Lager oder in der Nähe zu sehen?
• Beschädigung der Dichtungen: Sind die Schutzbleche oder Dichtringe intakt oder weisen sie Risse oder Abnutzung auf?
• Beschädigung der Montagefläche: Sind die Welle oder die Gehäusebohrung verkratzt, verformt oder weisen sie Anzeichen von Verschleiß auf, die auf eine lockere Passung hindeuten?

Führe anschließend eine taktile Prüfung durch, idealerweise bei demontiertem Lager oder bei drehender Welle ohne Last:

• Drehung von Hand: Fühlt sich die Drehung rau an oder gibt es spürbare „Hakler“?
• Spielprüfung: Versuche, die Welle axial und radial zu bewegen. Wie stark ist das Spiel spürbar? Vergleiche dies mit den Spezifikationen des Herstellers oder mit einem identischen, aber funktionierenden Lager.

Messung von Toleranzen und Lagerluft

Für eine präzise Diagnose ist oft das Messen unerlässlich:

• Messung der Wellen- und Bohrungsdurchmesser: Verwende Messschieber, Mikrometer oder eine Innenmesuhr, um die tatsächlichen Durchmesser von Welle und Gehäusebohrung zu bestimmen. Vergleiche diese Werte mit den Toleranzangaben in den technischen Zeichnungen oder den Empfehlungen des Lagerherstellers.
• Messung der Lagerluft: Bei ausgebauten Lagern kannst du die Lagerluft direkt messen, indem du die Welle mit einem Messuhrhalter fixierst und gegen die Laufbahn der Kugeln drückst, während du die Welle drehst und das Spiel abliest. Alternativ geben Hersteller oft Messwerte für die Lagerluft an, die du mit den gemessenen Werten vergleichen kannst.
• Prüfung der Lagerkennzeichnung: Die Kennzeichnung auf dem Lager gibt Aufschluss über den Lagertyp und die ursprüngliche Lagerluftklasse (z.B. C3). Stimmt diese mit den Anforderungen der Anwendung überein?

Vorbeugende Maßnahmen und Lösungen

Die Behebung eines Problems mit zu viel Spiel hängt von der identifizierten Ursache ab. Präventive Maßnahmen sind jedoch entscheidend, um zukünftige Probleme zu vermeiden.

Bei Verschleiß des Lagers

• Austausch des Lagers: Dies ist die offensichtlichste Lösung. Verwende immer hochwertige Ersatzlager, die für die spezifische Anwendung geeignet sind.
• Verbesserung der Schmierung: Stelle sicher, dass das richtige Schmiermittel in ausreichender Menge und in regelmäßigen Abständen zugeführt wird. Überprüfe die Dichtungen, um ein Austreten von Schmierstoff und das Eindringen von Verunreinigungen zu verhindern.
• Schutz vor Verunreinigungen: Verwende zusätzliche Dichtungen oder Schutzvorrichtungen, um das Eindringen von Staub, Schmutz und Feuchtigkeit zu minimieren.
• Überprüfung der Belastung: Stelle sicher, dass die Betriebslast die zulässige Belastung des Lagers nicht überschreitet. Gegebenenfalls muss ein stärker dimensioniertes Lager gewählt werden.

Bei Passungsfehlern

• Korrekte Montage: Halte dich strikt an die Montageanleitungen des Lagerherstellers und die Toleranzvorgaben. Verwende geeignete Werkzeuge, um eine Beschädigung des Lagers oder der umliegenden Bauteile zu vermeiden.
• Maßhaltigkeit von Welle und Gehäuse: Bei der Fertigung oder Reparatur muss sichergestellt werden, dass Welle und Gehäuse innerhalb der zulässigen Toleranzen liegen. Gegebenenfalls müssen diese Teile nachgearbeitet oder ersetzt werden.
• Thermische Ausdehnung berücksichtigen: Wähle die Passungen so, dass sich die Bauteile bei Betriebstemperatur frei ausdehnen können, ohne dass es zu übermäßiger Verspannung oder zu lockeren Verbindungen kommt.

Bei falscher Lagerluft

• Wahl der korrekten Lagerluftklasse: Bei der Auswahl eines neuen Lagers muss die Lagerluftklasse entsprechend den Betriebsbedingungen (Temperatur, Belastung, Passung) gewählt werden. Oft ist eine größere Lagerluftklasse (z.B. C3 oder C4) empfehlenswert, wenn mit höheren Temperaturen oder festen Wellenpassungen zu rechnen ist.
• Fachgerechte Montage: Die Montage beeinflusst die Lagerluft. Eine zu feste Wellenpassung kann die Lagerluft reduzieren oder sogar eine Vorspannung erzeugen. Eine lockere Wellenpassung kann das Spiel erhöhen.
• Kontrolle nach der Montage: Überprüfe nach der Montage und vor Inbetriebnahme, ob die Lagerluft im zulässigen Bereich liegt.

Wann ist ein Austausch unumgänglich?

Ein Kugellager mit zu viel Spiel sollte in der Regel ausgetauscht werden, sobald die Spielzunahme die vom Hersteller definierten Grenzwerte überschreitet oder die Geräusch- und Vibrationsentwicklung inakzeptabel wird. Wenn der Verschleiß bereits fortgeschritten ist und die Laufbahnen sichtbar beschädigt sind, ist ein Austausch die einzige Möglichkeit, die Funktion und Sicherheit der Baugruppe wiederherzustellen. Insbesondere bei sicherheitskritischen Anwendungen, wie z.B. in der Luft- und Raumfahrt, im Automobilbereich oder in der Medizintechnik, ist eine sofortige Reaktion unerlässlich, um Folgeschäden oder Unfälle zu vermeiden.

Tabelle: Ursachenanalyse und Lösungsansätze

Ursache	Beschreibung des Problems	Typische Symptome	Lösungsansätze
Verschleiß des Lagers	Abnutzung der Laufbahnen und Kugeln durch zu hohe Belastung, mangelnde Schmierung oder Verunreinigungen.	Geräusche (Rasseln, Brummen), Vibrationen, Rauheit bei der Drehung.	Lager austauschen, Schmierung verbessern, Abdichtung optimieren, Belastung prüfen.
Passungsfehler	Zu lockere oder zu feste Verbindung zwischen Lager und Welle/Gehäuse durch falsche Toleranzen oder Montagefehler.	Wandern des Außenrings, Kippen des Lagers, übermäßiges Spiel, Beschädigung der Montageflächen.	Korrekte Montage durchführen, Wellen- und Gehäusemaße prüfen/korrigieren, thermische Ausdehnung berücksichtigen.
Falsche Lagerluft	Zu großes oder zu kleines Spiel zwischen Kugeln und Laufbahnen, das die Funktion beeinträchtigt.	Zu viel Spiel: Klappern, Vibrationen, ungleichmäßige Lastverteilung. Zu wenig Spiel: Überhitzung, erhöhte Reibung, Materialermüdung.	Korrekte Lagerluftklasse wählen, Montageanleitung beachten, Lagerluft messen und prüfen.
Verunreinigungen	Eindringen von Schmutz, Staub oder Wasser in das Lager, was wie Schleifmittel wirkt.	Rauheit, Geräusche, beschleunigter Verschleiß, Korrosion.	Dichtungen prüfen und ersetzen, Umgebung reinigen, zusätzliche Abdichtung implementieren.

Das sind die neuesten Lagerspiel messen Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Zu viel Spiel im Kugellager: Verschleiß, Passungsfehler oder falsche Lagerluft?

Was sind die ersten Anzeichen für zu viel Spiel in einem Kugellager?

Die ersten Anzeichen für zu viel Spiel sind oft eine erhöhte Geräuschentwicklung, wie ein Klappern oder Rasseln, sowie spürbare Vibrationen, die mit der Drehzahl des Lagers variieren. Du könntest auch ein leichtes Wackeln oder Schwanken der Welle bemerken, wenn du sie von Hand bewegst.

Kann zu viel Spiel im Lager zu weiteren Schäden führen?

Ja, absolut. Zu viel Spiel führt zu einer ungleichmäßigen Lastverteilung auf die Kugeln, was deren Verschleiß beschleunigt. Dies kann wiederum zu weiteren Beschädigungen der Laufbahnen, des Lagersitzes und sogar der Welle oder des Gehäuses führen. Auch Dichtungen können schneller verschleißen und ihre Schutzfunktion verlieren.

Wie wird die korrekte Lagerluft gemessen?

Die Lagerluft wird üblicherweise mit einer Messuhr geprüft. Bei ausgebauten Lagern wird die Messuhr an der Welle oder am Gehäuse befestigt und die Bewegung der Kugeln in radialer oder axialer Richtung gemessen, während die Welle gedreht wird. Die genauen Messverfahren und die zulässigen Spielwerte sind in den technischen Datenblättern des Lagerherstellers zu finden.

Ist es immer notwendig, ein Lager bei zu viel Spiel sofort auszutauschen?

Ob ein sofortiger Austausch notwendig ist, hängt vom Ausmaß des Spiels und der Anwendung ab. Bei geringem Spiel in weniger kritischen Anwendungen kann das Lager eventuell noch eine Weile betrieben werden, aber es ist ratsam, es bald zu ersetzen. In sicherheitsrelevanten oder Hochleistungsanwendungen ist ein sofortiger Austausch dringend empfohlen, um Folgeschäden zu vermeiden.

Wie beeinflusst die Temperatur die Lagerluft?

Die Betriebstemperatur hat einen erheblichen Einfluss auf die Lagerluft. Durch Erwärmung dehnen sich die metallischen Bauteile des Lagers und der Umgebung aus. Wenn die Lagerluft zu gering ist oder eine Vorspannung vorliegt, kann sich das Lager durch die Erwärmung stark verspannen, was zu Überhitzung und schnellem Verschleiß führt. Daher wird für Anwendungen mit hohen Temperaturen oft eine größere Lagerluftklasse (z.B. C3, C4) gewählt.

Was ist der Unterschied zwischen Spiel und Vorspannung bei Kugellagern?

Spiel (Clearance) bezeichnet den Freiraum zwischen den Kugeln und den Laufbahnen, wenn das Lager unbelastet ist. Vorspannung (Preload) bedeutet, dass dieser Freiraum bewusst minimiert oder umgekehrt wird, sodass die Kugeln unter einer leichten Druckbelastung stehen. Vorspannung wird oft in Präzisionsanwendungen eingesetzt, um Steifigkeit zu erhöhen und Spielgeräusche zu eliminieren, erfordert aber eine sehr genaue Montage und richtige Lagerluftwahl.
