Beim Einbau von Kugellagern ist die Wahl des richtigen Werkzeugs entscheidend, um Beschädigungen am sensiblen Innenleben des Lagers zu vermeiden. Unsachgemäßer Druck kann zu Verformungen, Riefenbildung oder gar zum Bruch von Rollkörpern und Laufbahnen führen, was die Lebensdauer des Kugellagers drastisch verkürzt und die Funktion der gesamten Baugruppe beeinträchtigt.
Das sind die beliebtesten Kugellagerpresse Produkte
Die Gefahren beim Einbau von Kugellagern
Kugellager sind Präzisionsbauteile, die auf engste Toleranzen angewiesen sind. Beim Einbau übst du Druck auf das Lager aus, um es in seine vorgesehene Position zu bringen. Wenn dieser Druck nicht richtig verteilt wird, kann er erhebliche Schäden verursachen:
- Punktuelle Überlastung: Direktes Schlagen auf den Außen- oder Innenring, ohne dass der Druck gleichmäßig über die gesamte Kontaktfläche verteilt ist, kann zu lokalen Verformungen oder Haarrissen führen.
- Schrägstellung: Wenn das Lager nicht exakt winklig zum Sitz montiert wird, entstehen seitliche Kräfte, die die Kugeln und Laufbahnen beschädigen können. Dies ist besonders bei engen Passungen problematisch.
- Verschmutzung: Während des Einbaus können Staub, Schmutz oder Späne in das Lager gelangen und die internen Oberflächen zerkratzen, was zu erhöhter Reibung und vorzeitigem Verschleiß führt.
- Temperaturschocks: Bei bestimmten Einbauverfahren, wie dem thermischen Aufschrumpfen, ist eine kontrollierte Erwärmung entscheidend. Zu hohe oder ungleichmäßige Erwärmung kann das Materialgefüge des Lagers verändern.
Das Prinzip der Lastverteilung: Der Schlüssel zum Schutz
Das oberste Gebot beim Einbau von Kugellagern ist die gleichmäßige Lastverteilung. Das bedeutet, dass der aufzubringende Druck immer über die gesamte breite Fläche des Rings erfolgen muss, der tatsächlich mit der Gegenkomponente (z.B. Gehäuse oder Welle) verbunden ist. Du darfst niemals Druck auf die Kugeln selbst ausüben oder versuchen, das Lager durch Schlagen mit einem Hammer einzubauen. Hier kommen spezielle Montagewerkzeuge ins Spiel, die genau dieses Prinzip der Lastverteilung unterstützen.
Schützende Montagewerkzeuge im Detail
Es gibt eine Reihe von Werkzeugen, die dir helfen, Kugellager sicher und ohne Beschädigungen einzubauen. Diese Werkzeuge unterscheiden sich in ihrer Komplexität und ihrem Anwendungsbereich:
Montagedistanzstücke und -ringe
Diese Werkzeuge sind oft einfache, aber effektive Hilfsmittel. Sie bestehen aus gehärtetem Stahl und sind so konzipiert, dass sie den Druck gleichmäßig auf die Stirnfläche des Lagerrings verteilen. Sie werden zwischen das Schlagwerkzeug und das Lager gesetzt.
- Anwendung: Werden häufig in Verbindung mit einem Hammer (vorzugsweise einem Kunststoffhammer oder einem Hammer mit Schlagkopf aus Messing oder Aluminium) verwendet, um ein sanftes und gleichmäßiges Eindrücken zu gewährleisten.
- Vorteile: Günstig, einfach zu handhaben, bieten bereits einen guten Schutz bei manuellen Einbauverfahren.
- Nachteile: Erfordern dennoch Sorgfalt, um eine exakte Winkligkeit zu gewährleisten.
Montageschlagringe (Schonhammer-Einsätze)
Ähnlich wie Montagedistanzstücke, aber oft als austauschbare Einsätze für spezielle Schonhämmer oder Montageschlagwerkzeuge konzipiert. Sie sind präzise gefertigt, um die Auflagefläche des Lagers exakt zu umschließen.
- Anwendung: Werden auf den Außen- oder Innenring des zu montierenden Lagers gesetzt und dann mit einem Schonhammer oder einem pneumatischen Schlagwerkzeug vorsichtig in Position gebracht.
- Vorteile: Bieten eine sehr gute Kraftverteilung, minimieren das Risiko von Schrägstellungen, sind oft als Set mit verschiedenen Durchmessern erhältlich.
- Nachteile: Benötigen ein passendes Schlagwerkzeug.
Pressen und Spindeln (Manueller und Hydraulischer Einbau)

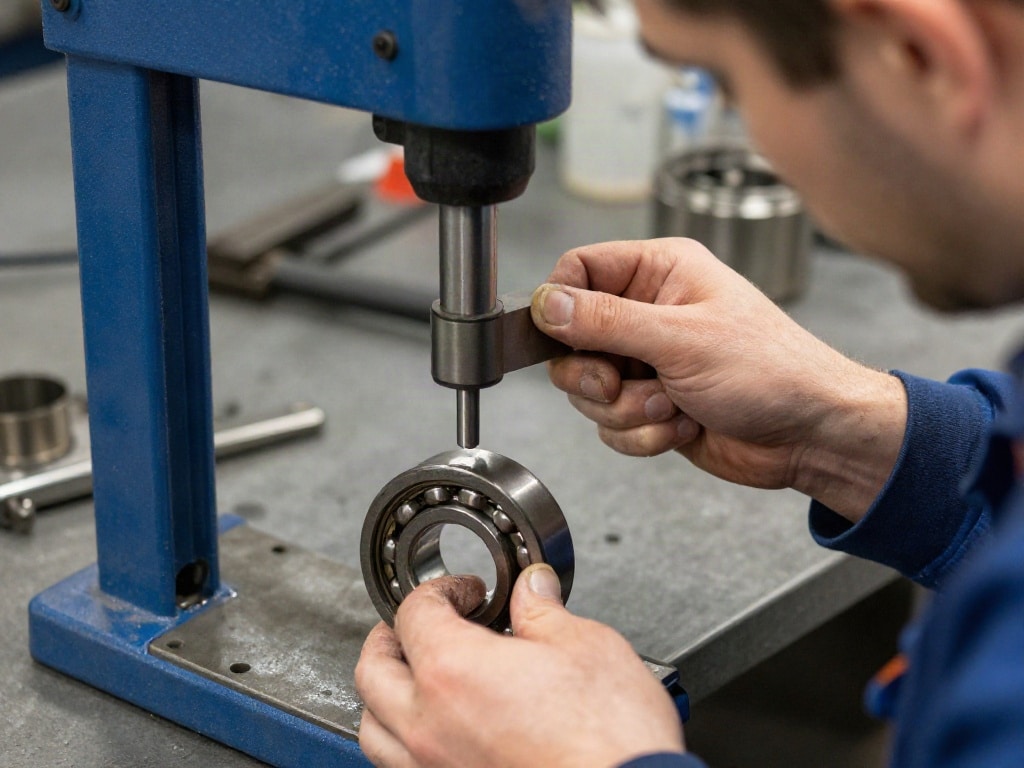

Eine der sichersten Methoden, um Kugellager einzubauen, ist die Verwendung einer Presse. Hierbei wird das Lager kontrolliert und mit konstantem Druck in seine Aufnahme gefahren.
- Manuelle Werkstattpressen: Diese sind mit einer Spindel ausgestattet, die du von Hand drehst, um den Anpressdruck zu erzeugen. Dies ermöglicht eine feinfühlige Steuerung und sofortiges Stoppen bei Widerstand.
- Hydraulische Pressen: Bieten deutlich höhere Kräfte und sind ideal für größere Lager oder sehr enge Passungen. Der Druck kann hierbei oft genau eingestellt und überwacht werden.
- Anwendung: Das Lager wird auf eine passende Aufnahme oder einen Adapter gesetzt, und die Presse drückt es gleichmäßig in die Gehäuse- oder Wellenbohrung. Spezielle Aufnahmen verhindern den Druck auf die Kugeln.
- Vorteile: Höchste Sicherheit vor Beschädigungen, präzise und wiederholbare Ergebnisse, ideal für anspruchsvolle Anwendungen.
- Nachteile: Benötigt entsprechende Ausrüstung (Presse), was teuer sein kann und Platz beansprucht.
Induktionserwärmer (Für thermischen Einbau)
Obwohl nicht direkt ein Werkzeug, das mechanischen Druck ausübt, ist der Induktionserwärmer ein entscheidendes Werkzeug, um Schäden beim thermischen Einbau zu vermeiden. Beim Aufschrumpfen wird das Lager erwärmt, um sich auszudehnen und leichter auf die Welle zu gleiten. Eine ungleichmäßige oder zu hohe Erwärmung kann die Härte und das Gefüge des Stahls negativ beeinflussen.
- Anwendung: Das Lager wird auf den Induktionserwärmer gelegt, der es kontrolliert und schnell, aber gleichmäßig auf die gewünschte Temperatur erwärmt.
- Vorteile: Schneller und schonender als herkömmliche Erwärmungsmethoden (z.B. im Ofen oder mit heißem Öl), ermöglicht präzise Temperaturkontrolle, minimiert das Risiko von Verzug oder Gefügeveränderungen.
- Nachteile: Hohe Anschaffungskosten, erfordert Kenntnis über die spezifischen Temperaturanforderungen des Lagers.
Spezial-Einbauwerkzeuge und Kits
Für viele gängige Lagergrößen und -typen gibt es spezialisierte Einbauwerkzeugsätze. Diese Kits enthalten oft eine Auswahl an Ringen mit unterschiedlichen Durchmessern, die exakt auf die Außen- und Innenringe der Lager abgestimmt sind.
- Anwendung: Die Ringe werden so kombiniert, dass sie nur auf den zu montierenden Lagerring wirken und die Kraft über die gesamte Fläche verteilen. Sie können mit einem Schonhammer oder einer Presse verwendet werden.
- Vorteile: Maßgeschneiderte Lösung für spezifische Lagergrößen, hohe Präzision, minimiert das Risiko von Anwendungsfehlern.
- Nachteile: Können teuer sein, je nach Umfang des Kits und der Verfügbarkeit für deine spezifischen Lager.
Auswahl des richtigen Werkzeugs: Eine Frage des Kontexts
Welches Werkzeug für dich am besten geeignet ist, hängt von verschiedenen Faktoren ab:
- Größe und Gewicht des Lagers: Kleine Lager können oft mit einfachen Montageringen und Schonhämmern eingebaut werden, während große oder schwere Lager eine Presse erfordern.
- Passungsart und -toleranz: Sehr enge Presssitze erfordern Werkzeuge, die eine hohe und gleichmäßige Kraftübertragung ermöglichen, wie z.B. hydraulische Pressen.
- Häufigkeit des Einbaus: Wenn du regelmäßig Lager montierst, lohnt sich die Investition in professionelle Werkzeuge. Für gelegentliche Arbeiten können einfachere Lösungen ausreichen.
- Kosten und Verfügbarkeit: Spezialwerkzeuge können teuer sein. Prüfe, welche Optionen in deinem Budget liegen und leicht erhältlich sind.
- Umgebung und Sicherheit: Die Arbeit mit Pressen erfordert eine stabile Unterlage und geeignete Sicherheitseinrichtungen.
Einbau-Praktiken, die Schäden vermeiden
Unabhängig vom verwendeten Werkzeug sind einige grundlegende Praktiken unerlässlich:
- Sauberkeit: Sorge dafür, dass sowohl das Lager als auch die Aufnahme absolut sauber und fettfrei sind. Verwende gegebenenfalls geeignete Reinigungsmittel.
- Schmierung: Eine leichte Schicht mit einem geeigneten Schmierfett auf der Welle oder in der Gehäusebohrung kann den Einbau erleichtern und das Risiko von Kratzern minimieren. Verwende jedoch kein Fett, das mit der Lagerdichtung oder dem Schmierstoff des Lagers reagiert.
- Prüfung der Ausrichtung: Stelle immer sicher, dass das Lager exakt winklig zur Aufnahme eingeführt wird. Eine Schrägstellung ist eine der häufigsten Ursachen für Beschädigungen.
- Kontrollierter Druck: Übe den Druck langsam und gleichmäßig aus. Wenn du auf starken Widerstand stößt, halte inne und prüfe, ob das Lager korrekt ausgerichtet ist oder ob Hindernisse vorliegen.
- Kein Kraftaufwand auf die Kugeln: Dies kann nicht oft genug betont werden. Der Druck darf niemals durch die Kugeln auf den Innenring übertragen werden.
| Kategorie | Werkzeuge | Schutzmechanismus | Einsatzbereich | Vorteile | Nachteile |
|---|---|---|---|---|---|
| Manuelle Hilfsmittel | Montagedistanzstücke, Montageschlagringe | Gleichmäßige Druckverteilung auf Lagerring-Stirnfläche | Kleine bis mittlere Lager, manuelle Montage | Günstig, einfach, mobil | Erfordert Sorgfalt bei Winkligkeit, begrenzte Kraftübertragung |
| Presstechnik | Werkstattpressen (manuell/hydraulisch) | Gleichmäßiger, kontrollierter Druck über die gesamte Lagerringbreite | Alle Lagergrößen, enge Passungen, industrielle Anwendungen | Höchste Sicherheit, präzise, wiederholbar | Benötigt Ausrüstung, Platzbedarf, höhere Kosten |
| Thermischer Einbau | Induktionserwärmer | Gleichmäßige und kontrollierte Erwärmung zur Ausdehnung | Lager, die aufgewärmt werden müssen, um auf Wellen zu gleiten | Schnell, schonend, präzise Temperaturkontrolle | Hohe Anschaffungskosten, erfordert Kenntnis der Temperaturanforderungen |
| Spezialwerkzeuge | Einbauwerkzeug-Kits | Exakt passende Ringe für spezifische Lagergrößen zur gleichmäßigen Kraftverteilung | Gängige Lagergrößen und -typen | Maßgeschneidert, hohe Präzision, minimiert Anwendungsfehler | Kostenintensiv, auf spezifische Lager beschränkt |
Das sind die neuesten Kugellagerpresse Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Welche Montagewerkzeuge schützen Kugellager beim Einbau vor Beschädigungen?
Kann ich ein Kugellager mit einem normalen Hammer einschlagen?
Nein, das ist absolut nicht empfehlenswert. Ein normaler Hammer übt einen ungleichmäßigen und oft zu hohen Schlagdruck aus, der die Kugeln, Laufbahnen und den Käfig des Lagers beschädigen kann. Dies führt unweigerlich zu einem vorzeitigen Ausfall des Lagers.
Was ist der Unterschied zwischen einem Montagedistanzstück und einem Montageschlagring?
Beide dienen dazu, den Druck beim Einbau zu verteilen. Montagedistanzstücke sind oft einfache, runde oder ringförmige Metallteile, die du zwischen Schlagwerkzeug und Lager legst. Montageschlagringe sind präziser gefertigt, passen oft exakt auf die Stirnfläche des Lagerrings und sind häufig als Teil eines Sets erhältlich, das verschiedene Größen abdeckt.
Ist eine Presse immer notwendig, um Kugellager sicher einzubauen?
Nicht unbedingt für jedes Lager, aber eine Presse bietet die höchste Sicherheit, insbesondere bei größeren Lagern, engen Passungen oder wenn höchste Präzision gefordert ist. Für kleinere Lager, die nicht zu straff sitzen, können spezielle Schlagringe in Kombination mit einem Schonhammer ausreichen, solange du sorgfältig auf die exakte Winkligkeit achtest.
Wie erkenne ich, ob mein Lager durch den Einbau beschädigt wurde?
Anzeichen für eine Beschädigung sind Geräusche wie Knirschen oder Surren während des Betriebs, erhöhte Vibrationen, unregelmäßige Erwärmung des Lagers oder ein erhöhter Anlaufwiderstand. Manchmal sind auch sichtbare Spuren wie Riefen oder Verformungen am Lager erkennbar, was jedoch eine gründliche Inspektion erfordert.
Kann ich einfach ein Stück Holz oder Metall verwenden, um den Druck beim Einbau zu verteilen?
Das ist riskant. Ungeeignete Materialien können das Lager selbst beschädigen, abrutschen oder Splitter hinterlassen, die ins Lager gelangen. Spezielle Montagewerkzeuge sind aus gehärtetem Material gefertigt und präzise auf die Geometrie der Lager abgestimmt, um maximale Sicherheit zu gewährleisten.
Welche Rolle spielt die Schmierung beim Einbau?
Eine leichte Schmierung auf der Welle oder in der Bohrung kann den Einbau erleichtern und das Risiko von Oberflächenbeschädigungen durch Reibung reduzieren. Achte jedoch darauf, nur eine minimale Menge zu verwenden und ein Schmiermittel, das mit der Lagerdichtung und dem internen Schmierstoff kompatibel ist, um Kontamination zu vermeiden.
Wie vermeide ich, dass das Lager schief eingebaut wird?
Beginne den Einbau immer mit einem leichten Druck an einem Punkt, um das Lager „anzusetzen“. Überprüfe visuell, ob es gerade sitzt, bevor du den vollen Druck ausübst. Werkzeuge, die das Lager vollständig umschließen (wie manche Einbaukits oder spezielle Pressaufnahmen), helfen ebenfalls, eine exakte Ausrichtung zu gewährleisten.
