Obwohl die Begriffe Nivellierfuß und Stellfuß oft synonym verwendet werden, gibt es feine, aber entscheidende Unterschiede in ihrer Konstruktion und Anwendung, besonders wenn es um die präzise Ausrichtung von Maschinen und Gestellen geht. Das Verständnis dieser Unterschiede ist essenziell, um die optimale Lösung für deine spezifischen Anforderungen zu wählen und eine sichere sowie funktionale Aufstellung deiner Anlagen zu gewährleisten.
Das sind die beliebtesten Nivellierfuß Produkte

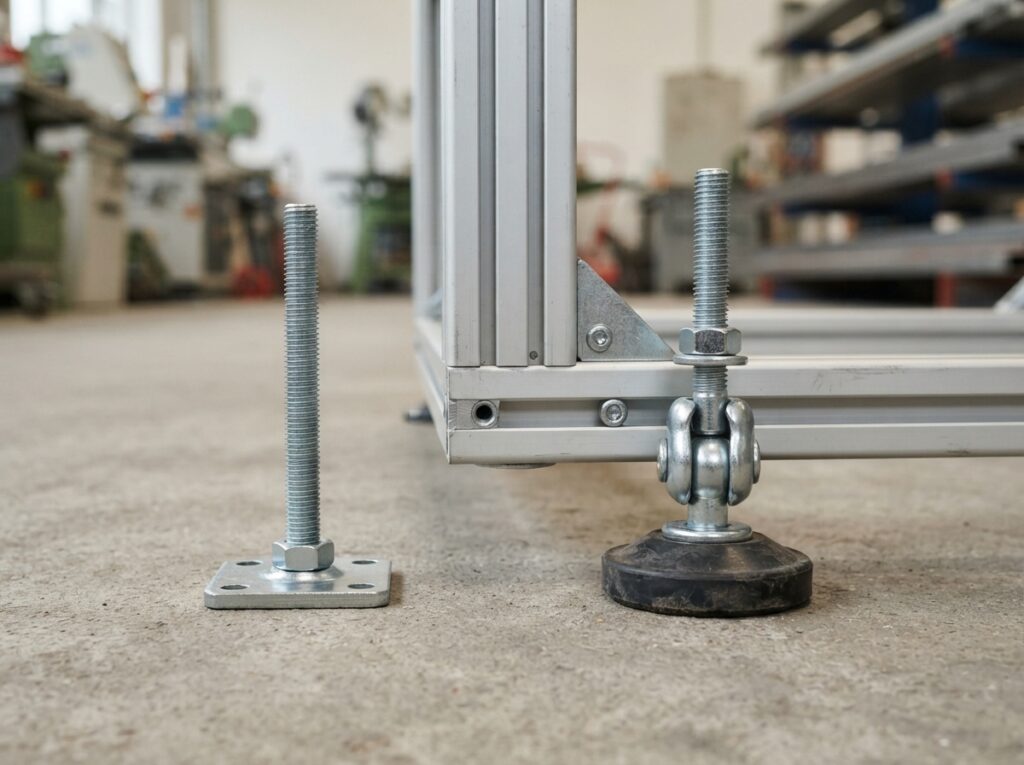

Die Kernunterschiede: Nivellierfuß und Stellfuß im Detail
Was ist ein Nivellierfuß?
Ein Nivellierfuß ist ein Bauteil, das speziell dafür entwickelt wurde, Unebenheiten im Untergrund auszugleichen und eine Maschine oder ein Gestell exakt horizontal oder vertikal auszurichten. Seine primäre Funktion ist die Nivellierung, also das Herstellen eines waagerechten Zustands. Nivellierfüße zeichnen sich oft durch einen verstellbaren Gewindeschaft aus, der in eine Aufnahme am Maschinenfuß oder Gestell geschraubt wird. Durch Drehen dieses Schaftes kannst du die Höhe des Fußes präzise justieren, um selbst auf unebenen Böden eine stabile und exakt ausgerichtete Position zu erreichen. Viele Nivellierfüße verfügen über eine integrierte Gelenkkugel oder eine flexible Gummiauflage, die zusätzlich hilft, Spannungen im Material zu vermeiden und die Auflagefläche an den Untergrund anzupassen.
Was ist ein Stellfuß?
Ein Stellfuß ist ein allgemeinerer Begriff für ein Fußteil, das zur Justierung der Höhe oder Position einer Maschine oder eines Gestells dient. Während Stellfüße oft auch eine Höhenverstellung ermöglichen, liegt ihr Hauptfokus nicht zwingend auf der extrem präzisen Nivellierung im Sinne einer Wasserwaage. Sie können beispielsweise dazu dienen, eine Maschine leicht anzuheben, um sie besser positionieren zu können, oder um eine grobe Höhenanpassung vorzunehmen. Stellfüße können auch feststehend sein oder eine einfachere Verstellmechanik aufweisen als spezialisierte Nivellierfüße. In manchen Kontexten werden „Stellfuß“ und „Nivellierfuß“ tatsächlich austauschbar verwendet, was zu Verwirrung führen kann. Der entscheidende Punkt ist jedoch die Intention: Wenn die präzise Ausrichtung auf einen exakt horizontalen Zustand das Hauptziel ist, spricht man typischerweise von einem Nivellierfuß.
Funktion und Anwendung: Wann setzt man was ein?
Die Wahl zwischen einem Nivellierfuß und einem Stellfuß hängt stark von den spezifischen Anforderungen deiner Anwendung ab.
Einsatzbereiche von Nivellierfüßen:
- Präzisionsmaschinen: In Industrien wie der Medizintechnik, der Elektronikfertigung oder der Labortechnik ist eine exakte Ausrichtung oft entscheidend für die Funktionsweise der Geräte.
- Werkzeugmaschinen: Bohrmaschinen, Fräsmaschinen oder Drehmaschinen benötigen eine waagerechte Ausrichtung, um präzise Bearbeitungsergebnisse zu erzielen und Vibrationen zu minimieren.
- Messgeräte: Sensible Messinstrumente, die auf kleinsten Verwerfungen in der Ausrichtung reagieren, profitieren immens von der Stabilität, die Nivellierfüße bieten.
- Standsicherheit: Bei schweren oder schwingungsanfälligen Maschinen sorgt die exakte Nivellierung durch Nivellierfüße für erhöhte Standsicherheit und reduziert das Risiko von ungewollten Bewegungen.
- Optische Ausrichtung: Für Anlagen, bei denen die visuelle Ebene eine Rolle spielt, wie z.B. bei Druckmaschinen oder Montagelinien, ist eine exakte horizontale Ausrichtung unerlässlich.
Einsatzbereiche von Stellfüßen:
- Regal- und Gestellbau: Einfache Gestelle, Lagerregale oder Schränke können mit Stellfüßen ausgestattet werden, um sie auf einem nicht ganz ebenen Untergrund stabil zu positionieren.
- Montagetische: Wenn es nicht auf absolute Präzision ankommt, sondern die Höhenanpassung für ergonomische Zwecke oder zur einfachen Positionierung benötigt wird, sind Stellfüße eine gute Wahl.
- Leichte Maschinen: Weniger empfindliche Maschinen oder Geräte, bei denen geringe Ungenauigkeiten in der Ausrichtung keine kritischen Folgen haben, können mit Stellfüßen ausgestattet werden.
- Provisorische Aufbauten: Für temporäre Installationen, bei denen eine schnelle und einfache Höhenanpassung gewünscht ist, eignen sich Stellfüße oft besser.
Konstruktion und Materialien: Was steckt dahinter?
Die technische Ausführung und die verwendeten Materialien unterscheiden sich je nach Einsatzzweck und Qualitätsanspruch.
Merkmale von Nivellierfüßen:
- Gewindemechanismus: Hochpräzise Gewinde (oft metrisch oder UNC/UNF) für feine Justierung.
- Gelenkmechanismus: Integrierte Kugelgelenke oder flexible Gelenkköpfe, die eine Winkelverstellung bis zu einem gewissen Grad ermöglichen und Druckverteilung optimieren.
- Dämpfungselemente: Gummipuffer oder spezielle Dämpfungsmaterialien zur Reduzierung von Vibrationen und Geräuschen.
- Materialien: Hochfeste Stähle (verzinkt, Edelstahl), Aluminiumlegierungen, strapazierfähige Kunststoffe. Die Lauffläche kann mit Gummi ( ölbeständig, abriebfest) oder speziellem Kunststoff versehen sein, um den Untergrund zu schonen und Rutschfestigkeit zu erhöhen.
- Belastbarkeit: Oft für hohe Traglasten ausgelegt, um auch schwere Maschinen sicher zu tragen.
Merkmale von Stellfüßen:
- Verstellmechanismus: Kann von einem einfachen Außengewinde zum Eindrehen bis hin zu komplexeren Spindelmechanismen reichen.
- Feststehende Ausführung: Einige Stellfüße sind nicht verstellbar und dienen lediglich als Abstandshalter.
- Materialien: Günstigere Materialien wie einfacher Stahl, Kunststoff oder eine Kombination davon sind üblich.
- Belastbarkeit: Variiert stark, von leichten bis mittleren Lasten.
Vergleichstabelle: Nivellierfuß vs. Stellfuß
| Merkmal | Nivellierfuß | Stellfuß |
|---|---|---|
| Hauptfunktion | Präzise horizontale und vertikale Ausrichtung (Nivellierung) | Höhenverstellung, Positionierung, Stabilisierung (nicht zwingend präzise Nivellierung) |
| Verstellgenauigkeit | Hoch bis sehr hoch | Mittel bis gering (je nach Ausführung) |
| Gelenkmechanismus | Oft mit Kugelgelenk oder flexibel für Winkelanpassung | Einfacher oder nicht vorhanden |
| Vibrationsdämpfung | Häufig integriert durch Gummi oder spezielle Materialien | Weniger verbreitet, oft nur durch Material des Fußes selbst |
| Anwendungsbereich | Präzisionsmaschinen, Werkzeugmaschinen, Messtechnik, schwere Anlagen | Regale, Gestelle, Montagetische, leichte bis mittlere Maschinen |
| Komplexität der Konstruktion | Höher, mit feineren Justiermechanismen | Variiert, oft einfacher |
| Materialqualität und Haltbarkeit | Typischerweise höherwertig und langlebiger | Kann stark variieren, oft preisorientierter |
| Preis | In der Regel höher | In der Regel niedriger |
Auswahlkriterien: Welcher Fuß ist der Richtige für dich?
Bei der Entscheidung für den passenden Fuß solltest du folgende Faktoren berücksichtigen:
1. Präzisionsanforderungen:
Wie wichtig ist eine exakte horizontale Ausrichtung für die Funktion deiner Maschine oder deines Gestells? Wenn jede Abweichung kritisch ist, ist ein Nivellierfuß die klare Wahl.
2. Untergrundbeschaffenheit:
Ist der Boden eben oder weist er deutliche Unebenheiten auf? Nivellierfüße sind ideal für alle Arten von Untergründen, da sie sich perfekt anpassen können. Stellfüße können bei starken Unebenheiten an ihre Grenzen stoßen.
3. Belastung:
Welche Last muss der Fuß tragen? Achte auf die angegebene maximale Tragkraft des jeweiligen Fußes. Schwere Maschinen erfordern robuste Nivellierfüße.
4. Vibrations- und Geräuschreduktion:
Sind Vibrationen und Lärm ein Problem? Viele Nivellierfüße verfügen über integrierte Dämpfungselemente, die hier Abhilfe schaffen.
5. Umweltbedingungen:
Ist die Umgebung feucht, korrosiv oder stark beansprucht? Wähle Materialien, die den Umgebungsbedingungen standhalten (z.B. Edelstahl bei Feuchtigkeit).
6. Montage und Verstellung:
Wie einfach soll die Montage und spätere Verstellung sein? Nivellierfüße ermöglichen oft eine sehr feine und präzise Einstellung, während Stellfüße für schnellere, grobere Anpassungen geeignet sein können.
Häufige Missverständnisse und wichtige Hinweise
Es ist wichtig zu verstehen, dass die Terminologie nicht immer eindeutig ist. Manchmal werden Stellfüße mit Nivellierfunktionen beworben, und umgekehrt. Achte daher immer auf die technischen Spezifikationen und die beschriebenen Funktionen.
Materialwahl und Tragkraft:
Die Tragkraft eines Fußes wird nicht nur durch das Material bestimmt, sondern auch durch die Konstruktion des Gewindes, die Lagerung und die Stabilität des Fußkörpers. Unterschätze niemals die Bedeutung einer korrekten Dimensionierung.
Schonen des Bodens:
Wenn du empfindliche Böden hast, wähle Füße mit einer breiten Auflagefläche und/oder einer Gummibeschichtung, um Kratzer und Druckstellen zu vermeiden. Dies gilt sowohl für Nivellier- als auch für Stellfüße.
Sicherheit geht vor:
Eine unsachgemäße oder mangelhafte Ausrichtung kann zu gefährlichen Situationen führen. Stelle sicher, dass deine Maschinen und Gestelle immer stabil und sicher aufgestellt sind, insbesondere wenn Personen in der Nähe arbeiten.
Das sind die neuesten Nivellierfuß Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Nivellierfuß vs. Stellfuß für Maschinen und Gestelle: Gibt es einen Unterschied?
Sind Nivellierfüße und Stellfüße dasselbe?
Nein, obwohl die Begriffe manchmal synonym verwendet werden, gibt es Unterschiede. Ein Nivellierfuß ist speziell für die präzise horizontale Ausrichtung konzipiert und verfügt oft über eine ausgefeiltere Mechanik zur Höhen- und Winkelverstellung. Ein Stellfuß dient allgemeiner der Höhenanpassung oder Positionierung und muss nicht zwangsläufig eine hohe Präzision bei der Nivellierung gewährleisten.
Wann sollte ich Nivellierfüße anstelle von Stellfüßen verwenden?
Du solltest Nivellierfüße verwenden, wenn eine exakte horizontale oder vertikale Ausrichtung deiner Maschine oder deines Gestells für die Funktion, Genauigkeit oder Sicherheit entscheidend ist. Dies ist häufig bei Präzisionsmaschinen, Werkzeugmaschinen, Messgeräten oder in Umgebungen mit Vibrationen der Fall.
Können Stellfüße auch zum Nivellieren verwendet werden?
Manche Stellfüße bieten eine gewisse Höhenverstellbarkeit, die zur groben Ausrichtung auf unebenen Böden genutzt werden kann. Sie sind jedoch nicht für die hochpräzise Nivellierung konzipiert, wie sie von Nivellierfüßen geboten wird. Ihre Verstellgenauigkeit und Anpassungsfähigkeit sind in der Regel geringer.
Welche Materialien sind für Nivellierfüße üblich?
Typische Materialien für hochwertige Nivellierfüße sind hochfeste Stähle (oft verzinkt oder aus Edelstahl für Korrosionsbeständigkeit), Aluminiumlegierungen und strapazierfähige Kunststoffe. Die Lauffläche besteht häufig aus öl- und abriebfestem Gummi oder speziellem Kunststoff, um den Untergrund zu schützen und Rutschfestigkeit zu bieten.
Wie wähle ich die richtige Tragkraft für meine Füße aus?
Die richtige Tragkraft wählst du, indem du das Gesamtgewicht deiner Maschine oder deines Gestells ermittelst und dieses Gewicht durch die Anzahl der Füße teilst, um das Gewicht pro Fuß zu berechnen. Addiere einen Sicherheitsfaktor (oft 1,5 bis 2) hinzu, um Spitzenbelastungen oder dynamische Kräfte abzudecken. Wähle dann Füße, deren angegebene maximale Tragkraft diesen Wert übertrifft.
Beeinflusst die Wahl des Fußes die Vibrationsdämpfung meiner Maschine?
Ja, sehr wohl. Hochwertige Nivellierfüße verfügen oft über integrierte Gummipuffer oder dämpfende Elemente, die helfen, Vibrationen zu absorbieren und Geräusche zu reduzieren. Einfache Stellfüße bieten diese Funktion in der Regel nicht, und Vibrationen können sich stärker auf den Boden übertragen.
Sind Nivellierfüße immer teurer als Stellfüße?
In der Regel ja. Die höhere Komplexität der Konstruktion, die präzisere Fertigung und die Verwendung hochwertigerer Materialien führen dazu, dass Nivellierfüße kostspieliger sind als einfache Stellfüße. Die Investition in Nivellierfüße ist jedoch oft gerechtfertigt durch die verbesserte Leistung, Genauigkeit und Langlebigkeit der aufgestellten Maschine.
