Die präzise Temperaturmessung beim Anwärmen von Kugellagern ist entscheidend, um Schäden zu vermeiden und eine optimale Passung zu gewährleisten. Falsche Temperaturen können zu Materialverformungen, Verlust der Härte oder sogar zum vorzeitigen Versagen des Lagers führen. Deshalb ist die Wahl des richtigen Messmittels von immenser Bedeutung für die Langlebigkeit und Zuverlässigkeit deiner Lager.
Das sind die beliebtesten Infrarotthermometer Produkte
Warum die genaue Temperaturmessung beim Anwärmen so wichtig ist
Das Anwärmen von Kugellagern ist ein gängiges Verfahren, um sie auf einer Welle oder in einem Gehäuse zu montieren. Durch Erwärmung dehnt sich das Lager aus, was die Montage erleichtert, da weniger Kraftaufwand benötigt wird. Ziel ist es, eine kontrollierte Wärmeausdehnung zu erreichen, die den Einbau erleichtert, ohne die Materialeigenschaften des Kugellagers zu beeinträchtigen. Überhitzen kann die Wärmebehandlung des Stahls zerstören, was zu einer reduzierten Härte und damit zu einer verkürzten Lebensdauer führt. Zu geringe Temperaturen machen den Einbau unnötig schwierig und können zu mechanischen Beschädigungen führen, wenn mit Gewalt montiert wird.
Kritische Temperaturen und deren Auswirkungen
Die kritischen Temperaturbereiche variieren je nach Lagerwerkstoff und Herstellerangaben. Generell gilt jedoch:
- Unterhalb der optimalen Temperatur: Schwierige Montage, erhöhter Kraftaufwand, Risiko von Riefenbildung und Beschädigung der Passflächen.
- Optimaler Temperaturbereich: Leichte Montage, ausreichendes Spiel für den Einbau, keine negativen Auswirkungen auf Materialeigenschaften.
- Oberhalb des optimalen Bereichs: Gefahr der Überhitzung, die zu einer Anlassverfärbung (bläuliche oder bräunliche Verfärbungen auf der Oberfläche) führt. Diese Verfärbung signalisiert eine Entkohlung oder eine Veränderung der Gefügestruktur des Stahls, was die Härte und Belastbarkeit signifikant reduziert. Langfristig führt dies zu beschleunigtem Verschleiß und erhöhtem Risiko von Brüchen.
Messmittel für die Temperaturmessung beim Anwärmen von Kugellagern
Die Auswahl des geeigneten Messmittels hängt von der benötigten Genauigkeit, dem Messverfahren, der Umgebungsbedingungen und dem Budget ab. Hier sind die gängigsten und effektivsten Methoden:
Berührungslose Messmethoden
Diese Methoden sind oft die bevorzugte Wahl, da sie das zu messende Objekt nicht beeinträchtigen und schnelle Messungen ermöglichen. Sie sind besonders nützlich, wenn die direkte Berührung des heißen Lagers vermieden werden soll.

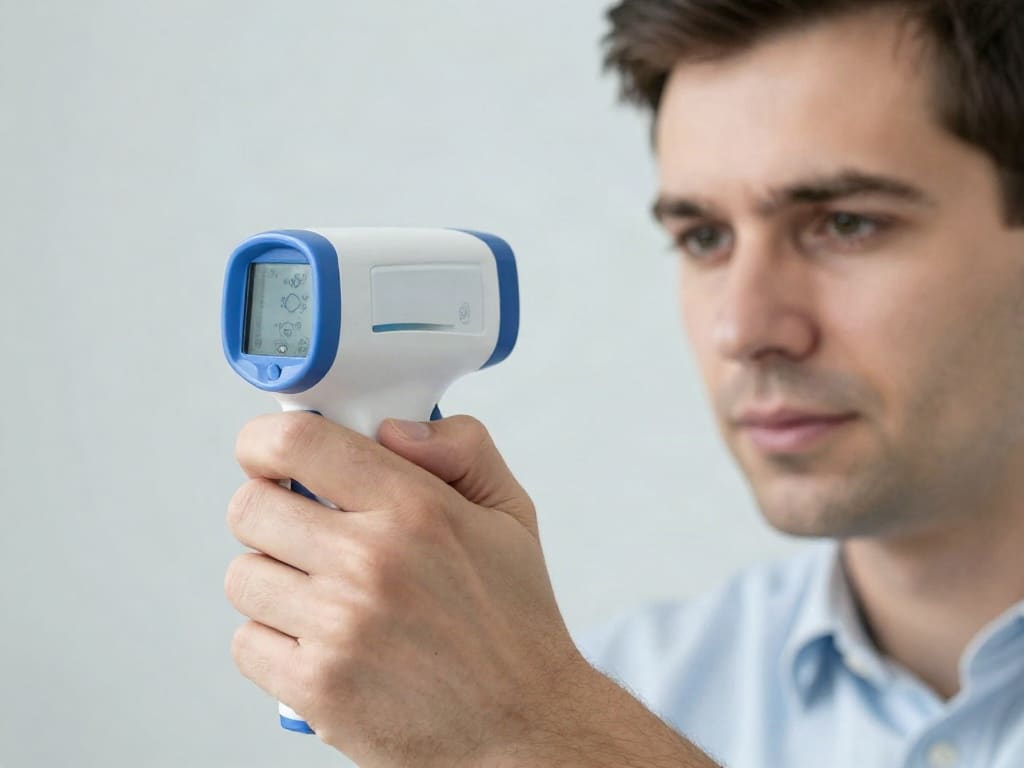

Infrarot-Thermometer (Pyrometer)
Funktionsweise: Infrarot-Thermometer messen die von einem Objekt abgestrahlte Infrarotstrahlung und wandeln diese in eine Temperaturanzeige um. Sie sind ideal für schnelle, punktuelle Messungen an der Oberfläche des Kugellagers.
Vorteile:
- Schnell und einfach zu bedienen.
- Kein physischer Kontakt erforderlich, somit keine Kontamination oder Beeinflussung des Messobjekts.
- Messung auch an schwer zugänglichen Stellen möglich.
- Relativ kostengünstig in der Anschaffung.
Nachteile:
- Die Genauigkeit hängt von der Emissionsrate des Materials ab, die bei Metallen variieren kann. Polierte Oberflächen reflektieren IR-Strahlung stärker und können zu ungenaueren Messungen führen. Die Verwendung von Mattlack oder Klebeband kann die Messgenauigkeit verbessern.
- Misst nur die Oberflächentemperatur, die nicht immer die Innentemperatur des Lagers widerspiegelt.
- Umgebungsbedingungen wie Dampf oder Staub können die Messung stören.
Anwendung: Gut geeignet für schnelle Kontrollen während des Aufwärmprozesses, insbesondere wenn die Temperaturkontrolle nicht extrem präzise sein muss oder wenn mehrere Lager schnell überprüft werden sollen.
Wärmebildkameras (Infrarot-Kameras)
Funktionsweise: Eine Wärmebildkamera erzeugt ein visuelles Bild, das die Temperaturverteilung über eine Fläche darstellt. Unterschiedliche Farben repräsentieren unterschiedliche Temperaturbereiche.
Vorteile:
- Bietet eine visuelle Übersicht über die Temperaturverteilung des gesamten Kugellagers und des umgebenden Bereichs.
- Erkennung von Hotspots oder ungleichmäßiger Erwärmung.
- Kein physischer Kontakt erforderlich.
- Sehr nützlich zur Überwachung von Prozessen, bei denen eine gleichmäßige Erwärmung entscheidend ist.
Nachteile:
- Deutlich teurer in der Anschaffung als Infrarot-Thermometer.
- Die Genauigkeit hängt ebenfalls von der Emissionsrate des Materials ab.
- Erfordert eine gewisse Einarbeitung zur Interpretation der Bilder.
Anwendung: Ideal für industrielle Umgebungen, Qualitätssicherung und Prozessoptimierung, bei denen eine detaillierte Analyse der Temperaturverteilung erforderlich ist.
Kontaktmessmethoden
Diese Methoden messen die Temperatur direkt durch physischen Kontakt. Sie sind oft präziser als berührungslose Methoden, erfordern jedoch direkten Zugang zum Lager.
Thermoelemente
Funktionsweise: Thermoelemente bestehen aus zwei unterschiedlichen Metallen, die an einem Ende verbunden sind. Wenn ein Temperaturunterschied zwischen der Verbindungsstelle und den freien Enden besteht, wird eine kleine elektrische Spannung erzeugt, die proportional zur Temperatur ist.
Vorteile:
- Breiter Temperaturbereich, von tiefkalten bis sehr hohen Temperaturen.
- Robuster Aufbau, gut geeignet für raue Umgebungen.
- Relativ kostengünstig.
- Schnelle Reaktionszeiten möglich, je nach Bauform.
Nachteile:
- Erfordert direkten Kontakt mit dem Kugellager.
- Die Genauigkeit kann durch die Qualität der Verbindung, die Umgebungsstrahlung und die Wärmeleitung beeinflusst werden.
- Die Platzierung ist entscheidend; eine Messung an der Außenseite kann von der Innentemperatur abweichen.
Anwendung: Geeignet für den stationären Einsatz oder wenn eine punktuelle Messung an einer definierten Stelle erforderlich ist. Kann mit speziellen Halterungen oder Klebeelementen am Lager befestigt werden. Typ K ist eine gängige und vielseitige Wahl.
Widerstandsthermometer (RTDs – Resistance Temperature Detectors)
Funktionsweise: RTDs nutzen die Tatsache, dass der elektrische Widerstand bestimmter Metalle (am häufigsten Platin) sich mit der Temperatur ändert. Die Widerstandsänderung wird gemessen und in eine Temperatur umgerechnet.
Vorteile:
- Höhere Genauigkeit und Stabilität über längere Zeiträume als Thermoelemente.
- Gute Reproduzierbarkeit der Messergebnisse.
- Breiter Messbereich, obwohl typischerweise nicht so extrem wie bei einigen Thermoelementen.
Nachteile:
- Teurer als Thermoelemente.
- Langsamere Reaktionszeit im Vergleich zu dünnschichtigen Thermoelementen.
- Erfordert ebenfalls direkten Kontakt.
- Empfindlicher gegenüber mechanischen Stößen als Thermoelemente.
Anwendung: Wenn höchste Genauigkeit und Langzeitstabilität gefordert sind, beispielsweise in Prüfständen oder bei kritischen Montageprozessen, bei denen jede Abweichung minimiert werden muss.
Infrarot-Temperaturfühler mit Kontakt
Funktionsweise: Diese Sensoren kombinieren die berührungslose Infrarotmessung mit einem mechanischen Anschluss, der eine definierte Positionierung auf der Oberfläche ermöglicht. Sie können die Temperatur der Oberfläche messen, an der sie angebracht sind, ohne dass das Signal durch die Bewegung des Messgeräts beeinträchtigt wird.
Vorteile:
- Kombiniert die Vorteile der berührungslosen Messung mit einer stabilen Montage.
- Schnelle Reaktionszeit.
- Kann präziser positioniert werden als freihändige Pyrometer.
Nachteile:
- Erfordert eine Montagevorrichtung.
- Die Genauigkeit ist immer noch von der Emissionsrate des Materials abhängig.
Anwendung: Nützlich für automatisierte Anwärmprozesse, bei denen der Sensor fest installiert werden kann, um die Temperatur des Lagerrings kontinuierlich zu überwachen.
Indirekte Temperaturmessmethoden
Diese Methoden werden oft als ergänzende oder als primäre Methode bei bestimmten Erwärmungsarten (z.B. Induktionserwärmung) verwendet.
Berührungslose Taststifte und Temperatursonden für Induktionserwärmer
Funktionsweise: Speziell entwickelte Taststifte oder Sonden, die direkt am Induktionserwärmer angebracht sind oder in dessen Nähe platziert werden. Sie nutzen die Prinzipien der Infrarotmessung oder auch physikalische Kontaktmessung, sind aber in die Maschine integriert, um die Temperatur des Werkstücks zu überwachen, während es erwärmt wird.
Vorteile:
- Direkte Integration in den Erwärmungsprozess, was eine schnelle Reaktion und Regelung ermöglicht.
- Minimiert das Risiko von Überhitzung durch automatische Abschaltung.
- Oft mit Prozesssteuerungssystemen verbunden.
Nachteile:
- Spezifisch für die jeweilige Maschine und den Erwärmungsprozess.
- Nicht universell einsetzbar für alle Anwärmmethoden.
Anwendung: Standard bei modernen Induktionserwärmungsgeräten, die für die Montage von Lagern und anderen Maschinenelementen eingesetzt werden.
Berührung mit einem Tropfen Wachs oder kreideähnlichen Substanzen
Funktionsweise: Auf die Oberfläche des zu erwärmenden Teils wird ein kleiner Tropfen eines speziellen Wachses oder eine kreideähnliche Substanz aufgetragen, die bei einer definierten Temperatur schmilzt oder sich verfärbt. Das Anwärmen wird gestoppt, sobald die Substanz den gewünschten Zustand erreicht.
Vorteile:
- Sehr kostengünstig und einfach anzuwenden.
- Kein spezielles Messgerät erforderlich.
Nachteile:
- Geringe Genauigkeit und Reproduzierbarkeit.
- Nur für grobe Temperaturindikationen geeignet.
- Kann bei der Montage Rückstände hinterlassen.
Anwendung: Nur in Situationen mit geringen Anforderungen an die Präzision oder als grobe visuelle Hilfe, wenn keine anderen Messmittel verfügbar sind.
Überblick über die Messmittel
| Messmittel | Messprinzip | Genauigkeit | Anwendungsspektrum | Kosten |
|---|---|---|---|---|
| Infrarot-Thermometer | Berührungslose IR-Strahlungsmessung | Mittel (abhängig von Oberfläche und Emissionsrate) | Schnelle Überprüfung, Oberflächenmessung, schwer zugängliche Stellen | Gering bis Mittel |
| Wärmebildkamera | Berührungslose IR-Strahlungsmessung (flächenhaft) | Mittel bis Hoch (abhängig von Kalibrierung und Oberfläche) | Visuelle Temperaturverteilung, Hotspot-Analyse, Prozessüberwachung | Hoch |
| Thermoelemente | Erzeugung einer Spannung durch Temperaturdifferenz | Hoch (bei richtiger Anwendung und Kalibrierung) | Punktuelle Messung, breiter Temperaturbereich, robuste Umgebungen | Gering bis Mittel |
| Widerstandsthermometer (RTDs) | Messung des elektrischen Widerstands | Sehr Hoch (stabil und reproduzierbar) | Hohe Präzisionsanforderungen, Langzeitmessungen | Mittel bis Hoch |
| Infrarot-Taststifte (fixiert) | Berührungslose IR-Strahlungsmessung mit fester Positionierung | Mittel bis Hoch | Automatisierte Prozesse, konstante Überwachung von Oberflächenpunkten | Mittel |
Empfehlungen für die Praxis
Für die meisten Anwendungsfälle beim Anwärmen von Kugellagern eignen sich folgende Messmittel:
- Für allgemeine Werkstattanwendungen: Ein gutes Infrarot-Thermometer mit einstellbarer Emissionsrate ist oft die beste Wahl. Es ist schnell, einfach zu bedienen und relativ preiswert. Achte darauf, die Emissionsrate für Metalloberflächen korrekt einzustellen oder gegebenenfalls mit einem Mattspray oder Klebeband die Oberfläche für eine präzisere Messung vorzubereiten.
- Für höchste Präzision und wiederholbare Ergebnisse: Wenn die Härte und die Lebensdauer des Lagers absolut kritisch sind und jede Abweichung minimiert werden muss, dann sind Thermoelemente, die sicher am Lagerring positioniert sind, oder, noch besser, RTDs die erste Wahl. Bei professionellen Montagegeräten werden oft integrierte Systeme eingesetzt.
- Für die Prozessüberwachung und Fehleranalyse: Wärmebildkameras bieten unschätzbare Einblicke in die gleichmäßige Verteilung der Wärme und können Probleme wie ungleichmäßiges Aufheizen sofort aufzeigen, bevor sie zu Schäden führen.
Wichtiger Hinweis: Unabhängig vom gewählten Messmittel ist die korrekte Anwendung entscheidend. Lies die Bedienungsanleitung deines Messgeräts sorgfältig durch und kalibriere es gegebenenfalls regelmäßig. Achte auf die richtige Positionierung des Messfühlers oder des Infrarotstrahls, um aussagekräftige Ergebnisse zu erhalten.
Das sind die neuesten Infrarotthermometer Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Temperaturmessung beim Anwärmen von Kugellagern: Welche Messmittel eignen sich?
Muss ich die Temperatur meines Kugellagers wirklich messen?
Ja, die präzise Temperaturmessung ist entscheidend. Ein Anwärmen ohne Kontrolle birgt das Risiko, die Materialeigenschaften des Lagers zu verändern, was zu vorzeitigem Verschleiß oder einem Ausfall führt. Eine korrekte Temperaturkontrolle gewährleistet die optimale Passung und die volle Funktionsfähigkeit des Lagers über seine vorgesehene Lebensdauer.
Welche Messmethode ist am einfachsten für den Heimgebrauch?
Für den Heimgebrauch oder kleine Werkstätten ist ein handgeführtes Infrarot-Thermometer oft die praktischste und kostengünstigste Lösung. Achte auf ein Modell mit einstellbarer Emissionsrate, um die Messgenauigkeit auf Metalloberflächen zu verbessern.
Wie vermeide ich Fehler bei der Infrarot-Temperaturmessung?
Stelle sicher, dass die Oberfläche des Kugellagers sauber ist. Polierte Oberflächen reflektieren Infrarotstrahlen stärker und können zu falschen Messwerten führen. In solchen Fällen kann das kurzzeitige Aufbringen eines Mattsprays oder Klebebands auf den Messpunkt die Genauigkeit erhöhen. Berücksichtige den Abstand zum Objekt, da die Messpunktgröße mit zunehmendem Abstand wächst.
Wie kann ich sicherstellen, dass die Innentemperatur des Lagers stimmt, wenn ich nur die Außentemperatur messe?
Das ist eine Herausforderung. Bei kontaktlosen Methoden misst du immer die Oberflächentemperatur. Bei dickwandigen Lagern oder wenn eine sehr genaue Innentemperatur erforderlich ist, sind Thermoelemente, die an einer gut positionierten Stelle am Lagerring angebracht sind, genauer. Bei vielen industriellen Anwendungen werden spezielle Erwärmungszyklen und Prüfverfahren angewendet, die auf Erfahrungswerten basieren. Konsultiere immer die Empfehlungen des Lagerherstellers.
Ist das Anwärmen mit einem Gasbrenner eine gute Methode, und wie messe ich dabei die Temperatur?
Das Anwärmen mit einem Gasbrenner ist generell nicht zu empfehlen, da es sehr schwer ist, die Temperatur präzise zu kontrollieren. Es besteht ein hohes Risiko der lokalen Überhitzung und Beschädigung des Materials. Wenn es doch notwendig ist, wäre ein Infrarot-Thermometer die einzige praktikable Methode zur Überwachung der Oberflächentemperatur, aber selbst dann bleibt das Risiko einer ungleichmäßigen Erwärmung hoch.
Wie lange sollte ich ein Kugellager erwärmen?
Die Erwärmungsdauer hängt von der Größe des Lagers, der Leistung der Wärmequelle und der gewünschten Temperatur ab. Es gibt keine pauschale Antwort. Wichtiger als die Dauer ist die Erreichung und Halten der korrekten Zieltemperatur. Moderne Montagegeräte mit integrierter Temperaturkontrolle schalten sich automatisch ab, sobald die Solltemperatur erreicht ist.
Welche Temperatur ist die maximale zulässige Anwärmtemperatur für Kugellager?
Die maximale zulässige Anwärmtemperatur variiert je nach Lagerhersteller und -material, liegt aber typischerweise zwischen 100°C und 120°C für Standard-Stahllager. Höhere Temperaturen können die Härte des Materials beeinträchtigen. Immer die spezifischen Herstellerangaben prüfen, da diese variieren können, besonders bei Lagern aus Sonderwerkstoffen oder mit speziellen Beschichtungen.
