Die Wahl der richtigen Lager- oder Gleitbuchse für Dein Industrierad entscheidet maßgeblich über die Langlebigkeit, Laufruhe und Effizienz des Gesamtsystems. Falsch ausgewählte Buchsen können zu erhöhtem Verschleiß, Geräuschentwicklung und Leistungsverlust führen, während die passende Lösung Betriebssicherheit und maximale Performance garantiert.
Das sind die beliebtesten Lagerbuchse Produkte
Grundlagen der Lager- und Gleitbuchsen im Industrierad
Im Kern erfüllen Lager- und Gleitbuchsen im Industrierad eine ähnliche Funktion: Sie ermöglichen eine reibungsarme Bewegung zwischen zwei sich relativ zueinander bewegenden Bauteilen. Während bei Lagern oft Rollkörper (Kugeln oder Rollen) zum Einsatz kommen, um die Reibung zu minimieren, basiert die Funktion von Gleitbuchsen auf dem direkten Kontakt zwischen der Buchse und der Welle, wobei eine dünne Schicht eines Schmiermittels oder des Buchsenmaterials selbst den direkten Metall-auf-Metall-Kontakt verhindert.
Die Funktionsweise von Gleitbuchsen
Gleitbuchsen, auch als Buchsenlager oder einfache Buchsen bekannt, sind in ihrer einfachsten Form zylindrische Hohlkörper, die als Lagerung für Wellen oder Achsen dienen. Sie reduzieren die Reibung durch einen gleitenden Kontakt. Das Material der Gleitbuchse ist so gewählt, dass es eine hohe Verschleißfestigkeit aufweist und idealerweise selbstschmierende Eigenschaften besitzt oder eine gute Haftung für Schmierstoffe bietet. Die Art des Gleitkontakts kann variieren: Er kann trocken (ohne zusätzliches Schmiermittel), grenzgeschmiert (mit minimaler Schmiermittelmenge) oder vollgsschmiert (mit einem kontinuierlichen Schmiermittelfilm) sein. Die Konstruktion der Gleitbuchse muss auf die spezifischen Belastungen, Geschwindigkeiten und Umgebungsbedingungen abgestimmt sein.
Die Rolle von Wälzlagern (oft umgangssprachlich als „Lager“ bezeichnet)

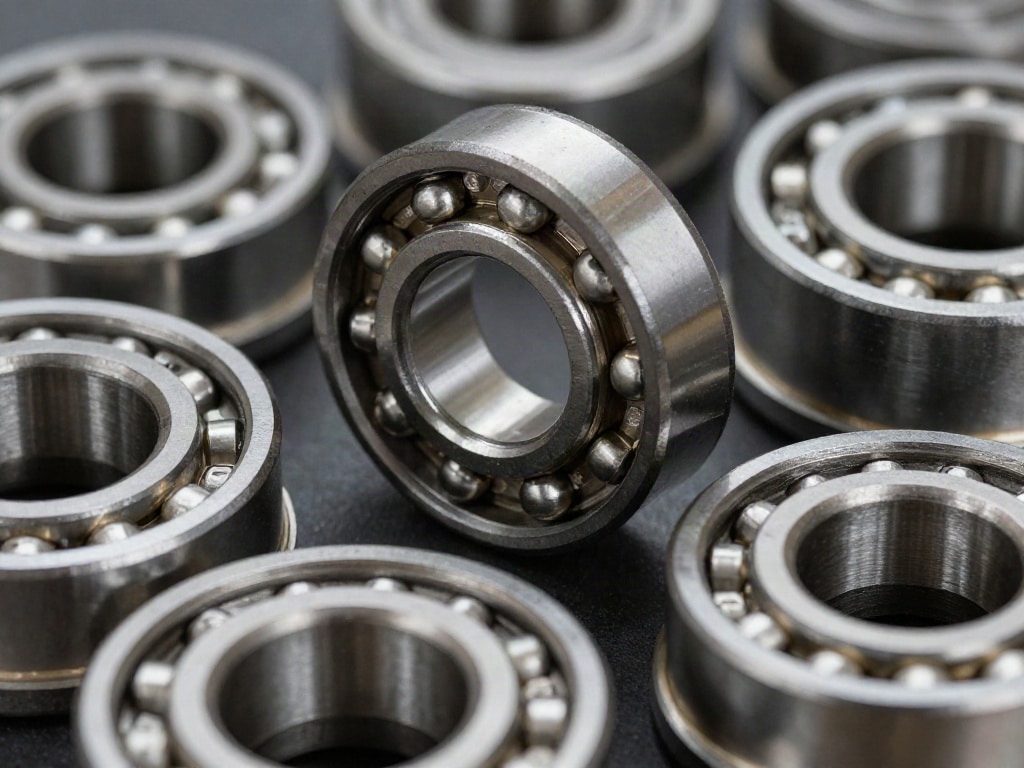

Wälzlager verwenden rollende Elemente wie Kugeln oder Rollen, die zwischen zwei Ringen (Innen- und Außenring) angeordnet sind. Diese rollenden Elemente minimieren die Reibung erheblich, indem sie den Gleitwiderstand in Rollwiderstand umwandeln. Wälzlager sind besonders geeignet für Anwendungen mit hohen Drehzahlen und/oder hohen Lasten, bei denen eine sehr geringe Reibung und eine präzise Führung der Welle erforderlich sind. Die Wahl des Wälzlagertyps (z.B. Kugellager, Rollenlager, Axiallager) hängt von der Richtung und Größe der wirkenden Kräfte ab.
Wichtige Kriterien für die Auswahl der richtigen Buchse
Die Entscheidung zwischen einer Gleitbuchse und einem Wälzlager sowie die spezifische Ausführung des gewählten Typs basieren auf einer sorgfältigen Analyse verschiedener technischer und betrieblicher Faktoren. Eine genaue Betrachtung dieser Kriterien ist unerlässlich, um eine optimale Leistung und Lebensdauer zu gewährleisten.
Betriebslast und Kraftrichtung
Die auf die Buchse wirkende Last ist ein primäres Auswahlkriterium. Radiallasten (senkrecht zur Wellenachse) und Axiallasten (parallel zur Wellenachse) erfordern unterschiedliche Lagerkonzepte. Wälzlager sind oft für höhere spezifische Lasten ausgelegt, besonders wenn diese radial wirken. Gleitbuchsen können bei bestimmten Ausführungen ebenfalls hohe Lasten aufnehmen, insbesondere wenn sie aus geeigneten Verbundwerkstoffen oder Bronzelegierungen gefertigt sind. Bei kombinierten Lasten oder wenn die Lastrichtung stark variiert, muss dies bei der Auswahl berücksichtigt werden.
Drehzahl und Bewegungsmuster
Die Drehzahl, mit der sich die Welle dreht, sowie die Art der Bewegung (kontinuierliche Rotation, oszillierende Bewegung, lineare Bewegung) spielen eine entscheidende Rolle. Hohe Drehzahlen sind oft besser für Wälzlager geeignet, da die Reibung der Rollkörper bei hohen Geschwindigkeiten geringer ist als der Verschleiß eines Gleitkontakts. Bei sehr niedrigen Drehzahlen oder oszillierenden Bewegungen, insbesondere bei Anwendungen, die eine hohe Dämpfung erfordern, können Gleitbuchsen vorteilhafter sein. Auch die Häufigkeit von An- und Abreißbewegungen (Stick-Slip-Phänomen) ist bei Gleitbuchsen zu beachten.
Umgebungsbedingungen und Schmierung
Die Umgebungsbedingungen am Einsatzort sind von größter Bedeutung. Aggressive Medien wie Chemikalien, Staub, Schmutz oder hohe Temperaturen können die Auswahl des Buchsenmaterials und des Schmiermittels stark beeinflussen. Gleitbuchsen aus Polymeren oder Verbundwerkstoffen sind oft widerstandsfähiger gegen Korrosion und extreme Temperaturen als viele metallische Wälzlager. Die Möglichkeit und Art der Schmierung ist ebenfalls ein wichtiger Faktor. Während Wälzlager oft eine kontinuierliche Schmierung benötigen, gibt es Gleitbuchsen, die selbstschmierend sind oder nur geringe Mengen an Schmierfett oder -öl erfordern.
Präzisionsanforderungen und Spiel
Die erforderliche Präzision der Führung und das zulässige Spiel zwischen Welle und Buchse sind entscheidend. Wälzlager können sehr enge Toleranzen und geringes Spiel ermöglichen, was für hochpräzise Anwendungen unerlässlich ist. Gleitbuchsen, insbesondere solche aus weicheren Materialien, können ein gewisses Maß an Radialspiel aufweisen, was jedoch bei einigen Anwendungen vorteilhaft sein kann, da es Vibrationen dämpfen kann. Die Wahl beeinflusst die Steifigkeit der Lagerung.
Wartung und Lebensdauer
Der Wartungsaufwand und die erwartete Lebensdauer der Lagerung sind wichtige wirtschaftliche Faktoren. Selbstschmierende Gleitbuchsen erfordern in der Regel weniger Wartung als Wälzlager, die regelmäßiges Nachschmieren benötigen. Die Lebensdauer wird durch Faktoren wie Belastung, Drehzahl, Schmierung und Verschleiß bestimmt. Die Auswahl der richtigen Buchse kann die Wartungskosten erheblich reduzieren und die Gesamtbetriebszeit verlängern.
Typische Einsatzgebiete und Empfehlungen
Die Auswahl der optimalen Lager- oder Gleitbuchse ist stark anwendungsspezifisch. Folgende Beispiele verdeutlichen die typischen Einsatzszenarien und die daraus resultierenden Empfehlungen.
Anwendungen mit hoher Belastung und geringer Drehzahl
In Bereichen, wo schwere Lasten bewegt werden und die Drehzahlen gering sind, wie beispielsweise bei schweren Hebemechanismen, Krananlagen oder bei den Achsen von Baumaschinen, sind oft robuste Gleitbuchsen aus Bronze, Messing oder Sinterwerkstoffen die erste Wahl. Diese Materialien bieten eine hohe Druckfestigkeit und gute Verschleißfestigkeit unter diesen Bedingungen. Auch spezielle Gleitlager aus Polymerverbundstoffen können hier punktuell zum Einsatz kommen, insbesondere wenn Korrosionsbeständigkeit oder eine geringere Wartung gefragt sind. Wälzlager können hier ebenfalls eingesetzt werden, erfordern aber möglicherweise eine spezifische Auslegung für hohe Lasten und niedrige Drehzahlen, was teurer sein kann.
Anwendungen mit hohen Drehzahlen und moderaten Lasten
Für Anwendungen, die schnelle Rotation erfordern und moderate Lasten aufnehmen müssen, wie z.B. in Spindeln von Werkzeugmaschinen, Pumpen oder Lüftern, sind Wälzlager oft die bevorzugte Lösung. Präzisions-Kugel- oder Rollenlager bieten hier die niedrigste Reibung und die höchste Präzision. Wichtig ist hierbei eine ausreichende Schmierung, um eine Überhitzung zu vermeiden und die Lebensdauer zu maximieren. Die Wahl des richtigen Schmiermittels und die Frequenz der Nachschmierung sind kritisch.
Anwendungen mit hoher Präzision und geringen Kräften
Bei Instrumenten, optischen Systemen oder feinfühligen mechanischen Vorrichtungen, wo höchste Präzision bei geringen Kräften gefordert ist, kommen oft spezielle Präzisions-Wälzlager zum Einsatz. In einigen Fällen können aber auch Gleitbuchsen aus Materialien wie PTFE (Polytetrafluorethylen) oder anderen reibungsarmen Kunststoffen in Frage kommen, insbesondere wenn eine sehr ruhige und vibrationsarme Bewegung gewünscht ist und absolute spielfreiheit nicht zwingend erforderlich ist.
Anwendungen in aggressiven Umgebungen
Wenn die Lagerung korrosiven Medien, extremen Temperaturen oder starker Verschmutzung ausgesetzt ist, sind Materialien mit hoher chemischer Beständigkeit und Temperaturbeständigkeit gefragt. Hier bieten sich oft Gleitbuchsen aus Hochleistungspolymeren wie PEEK (Polyetheretherketon) oder spezielle Kunststoffe mit integrierten Schmiermitteln an. Auch rostfreie Stähle für Wälzlager oder spezielle Beschichtungen können eine Option sein, sind aber oft kostspieliger.
Anwendungen mit geringem Wartungsbedarf
Für Anlagen, bei denen der Zugang zur Wartung schwierig oder teuer ist, sind selbstschmierende Gleitbuchsen die ideale Lösung. Diese Buchsen enthalten oft Schmiermittel im Material oder sind so konzipiert, dass sie eine extrem niedrige Reibung ohne oder mit nur minimalem externem Schmiermittel ermöglichen. Materialien wie Graphit-imprägniertes Bronze oder spezielle Verbundwerkstoffe kommen hier zum Einsatz.
Vergleichstabelle: Lager- vs. Gleitbuchsen im Industrierad
| Kriterium | Gleitbuchse | Wälzlager |
|---|---|---|
| Prinzip | Gleitender Kontakt, oft mit Schmierfilm oder selbstschmierend | Rollender Kontakt mittels Kugeln oder Rollen |
| Reibung | Höher bei Anlauf und niedrigen Geschwindigkeiten, potenziell geringer bei sehr hohen Geschwindigkeiten (je nach Ausführung) | Sehr gering, konstant über einen weiten Drehzahlbereich |
| Tragfähigkeit | Sehr hohe Flächenpressung möglich, gut für schwere Lasten bei niedrigen Drehzahlen | Hohe spezifische Lasten möglich, besonders bei radialer Belastung |
| Drehzahlbereich | Begrenzt durch Wärmeentwicklung und Verschleiß, gut für niedrige bis moderate Drehzahlen | Sehr gut geeignet für hohe Drehzahlen |
| Geräuschbildung | Potenziell geringer, dämpfende Eigenschaften | Kann bei hohen Drehzahlen zu Geräuschen führen, aber oft präziser |
| Präzision/Spiel | Kann höheres Radialspiel aufweisen, dämpft Vibrationen | Ermöglicht sehr geringe Toleranzen und geringes Spiel |
| Wartungsaufwand | Oft geringer (selbstschmierend), aber Schmierung kann kritisch sein | Regelmäßige Schmierung und Kontrolle erforderlich |
| Umwelteinflüsse (Staub, Schmutz) | Kann empfindlicher sein, Schmierfilm kann verschmutzen | Gut gekapselt, aber verschmutzte Schmierung führt zu schnellem Verschleiß |
| Herstellungskosten | Oft geringer in der Grundausführung | Kann je nach Typ und Präzision höher sein |
| Vibrationsdämpfung | Gut | Geringer, kann Vibrationen übertragen |
Spezifische Buchsentypen und ihre Anwendungen
Innerhalb der Kategorien Gleitbuchsen und Wälzlager gibt es zahlreiche Untertypen, die jeweils für spezifische Anforderungen entwickelt wurden. Die genaue Kenntnis dieser Typen ermöglicht eine noch präzisere Auswahl.
Bronze-Gleitbuchsen
Bronze-Gleitbuchsen sind ein Klassiker und werden aufgrund ihrer guten mechanischen Eigenschaften, Korrosionsbeständigkeit und Schmierungseigenschaften häufig eingesetzt. Sie eignen sich gut für mittelschwere bis schwere Lasten bei moderaten Geschwindigkeiten. Sinterbronze-Buchsen, die porös sind und Öl aufnehmen, sind eine gängige selbstschmierende Variante.
Kunststoff-Gleitbuchsen (Polymer-Gleitbuchsen)
Moderne Kunststoff-Gleitbuchsen, oft aus PTFE, UHMW-PE (Ultra-Hochmolekulares Polyethylen) oder PEEK gefertigt, bieten herausragende Eigenschaften wie Korrosionsbeständigkeit, chemische Inertheit, geringe Reibung und teilweise selbstschmierende Effekte. Sie sind ideal für Anwendungen, bei denen Schmierung problematisch ist, oder in aggressiven Umgebungen. Sie sind oft leichter als metallische Buchsen.
Verbundwerkstoff-Gleitbuchsen
Diese Buchsen kombinieren verschiedene Materialien, um die Vorteile zu maximieren. Beispielsweise eine Bronze- oder Stahlhülle mit einer Gleitschicht aus PTFE oder einem anderen Polymer. Sie bieten eine hohe Tragfähigkeit der Hülle und die reibungsarmen Eigenschaften der Gleitschicht. Sie sind vielseitig einsetzbar und oft eine sehr gute Kompromisslösung.
Nadellager
Nadellager sind eine spezielle Form von Wälzlagern, die sehr schlanke Nadelrollen verwenden. Dies ermöglicht eine hohe Radialtragfähigkeit auf kleinem Raum, was sie ideal für Anwendungen mit begrenztem Einbauraum macht, wie z.B. Gelenkarme, Getriebe oder Fahrwerkskomponenten. Sie sind für moderate Drehzahlen ausgelegt.
Kugelbuchsen (Linearkugellager)
Kugelbuchsen ermöglichen eine präzise lineare Bewegung. Sie bestehen aus einer Hülse mit integrierten Laufbahnen und Zirkulationselementen, die Kugeln wiederholt durch die Laufbahnen bewegen. Sie bieten geringe Reibung und hohe Präzision bei linearer Führung, sind aber empfindlich gegenüber Schmutz.
Axiallager
Axiallager sind speziell dafür konzipiert, Kräfte aufzunehmen, die parallel zur Drehachse wirken. Es gibt sowohl axiale Gleitlager als auch axiale Wälzlager (z.B. Axial-Kugellager). Sie werden dort eingesetzt, wo Wellen axial belastet werden, wie z.B. bei Spindeln oder Kurbelwellen.
Das sind die neuesten Lagerbuchse Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Lager- oder Gleitbuchse im Industrierad: Wann wird welche Buchse benötigt?
Was ist der Hauptunterschied zwischen einer Gleitbuchse und einem Wälzlager?
Der Hauptunterschied liegt im Bewegungsprinzip: Eine Gleitbuchse ermöglicht eine Bewegung durch Gleiten des Materials an der Oberfläche, oft unterstützt durch Schmiermittel. Ein Wälzlager hingegen nutzt rollende Elemente wie Kugeln oder Rollen, um die Reibung zu minimieren und den Gleitwiderstand in Rollwiderstand umzuwandeln.
Wann ist eine Gleitbuchse besser geeignet als ein Wälzlager?
Eine Gleitbuchse ist oft die bessere Wahl bei sehr schweren Lasten bei niedrigen Drehzahlen, bei Anwendungen mit oszillierenden oder ruckartigen Bewegungen, wo Dämpfungseigenschaften gefragt sind, in stark verschmutzten Umgebungen, wenn eine sehr einfache und kostengünstige Konstruktion gewünscht ist, oder wenn selbstschmierende Eigenschaften gefordert sind.
Wann sollte ich unbedingt ein Wälzlager verwenden?
Wälzlager sind die bevorzugte Wahl bei hohen Drehzahlen, wenn sehr geringe Reibung und hohe Präzision erforderlich sind, bei Anwendungen mit hohen dynamischen Belastungen, oder wenn eine sehr steife und spielfreie Lagerung benötigt wird. Sie sind auch gut geeignet, wenn die Schmierung sichergestellt werden kann.
Welche Materialien werden typischerweise für Gleitbuchsen verwendet?
Typische Materialien für Gleitbuchsen sind Bronze (oft gesintert und geölt), Messing, verschiedene Kunststoffe wie PTFE, UHMW-PE, PEEK, Polyamid sowie Verbundwerkstoffe, die diese Materialien kombinieren. Die Wahl des Materials hängt stark von der Anwendung ab, insbesondere von Belastung, Temperatur, Geschwindigkeit und Umgebungsbedingungen.
Wie beeinflusst die Schmierung die Wahl zwischen Lager und Buchse?
Die Möglichkeit oder Notwendigkeit der Schmierung ist ein entscheidender Faktor. Wälzlager benötigen fast immer eine effektive Schmierung (Fett oder Öl) für eine lange Lebensdauer und geringe Reibung. Gleitbuchsen können selbstschmierend sein oder nur minimale Schmierung benötigen, was sie für wartungsarme oder schwer zugängliche Anwendungen attraktiv macht. Bei Gleitbuchsen ist jedoch die Art und Weise, wie die Schmierung erfolgt (z.B. ein durchgehender Film vs. grenzgeschmiert), kritisch für die Leistung.
Kann man Wälzlager und Gleitbuchsen kombinieren?
Ja, in komplexen Maschinen ist die Kombination von Wälzlagern und Gleitbuchsen üblich. Oft werden Wälzlager für hochbelastete Hauptwellen oder Drehachsen eingesetzt, während Gleitbuchsen für weniger kritische oder spezialisierte Bewegungen verwendet werden, z.B. zur Führung von Schwenkarmen oder zur Dämpfung von Vibrationen.
Wie wirkt sich Staub oder Schmutz auf die Leistung einer Lagerung aus?
Staub und Schmutz können sowohl bei Wälzlagern als auch bei Gleitbuchsen zu erhöhtem Verschleiß führen. Bei Wälzlagern können die Verunreinigungen die Laufflächen und Rollkörper beschädigen, was zu schnellerem Versagen führt. Bei Gleitbuchsen kann Schmutz den Schmierfilm zerstören oder abrasiv wirken. Gut gekapselte Lagerungen oder der Einsatz von Dichtungen sind daher in staubigen Umgebungen unerlässlich. Spezielle selbstschmierende und widerstandsfähige Gleitbuchsen können hier oft eine bessere Leistung erzielen.
