Die Wahl zwischen einem Kugelrollentisch und einem Förderband ist eine grundlegende Entscheidung in der Automatisierungstechnik, die maßgeblich die Effizienz, Präzision und Flexibilität deiner Produktionsprozesse beeinflusst. Um die optimale Fördertechnik für deine spezifischen Anforderungen zu identifizieren, musst du die jeweiligen Stärken und Schwächen beider Systeme im Detail verstehen und auf deine Anwendungsfälle abstimmen.
Das sind die beliebtesten Kugelrollentisch Produkte

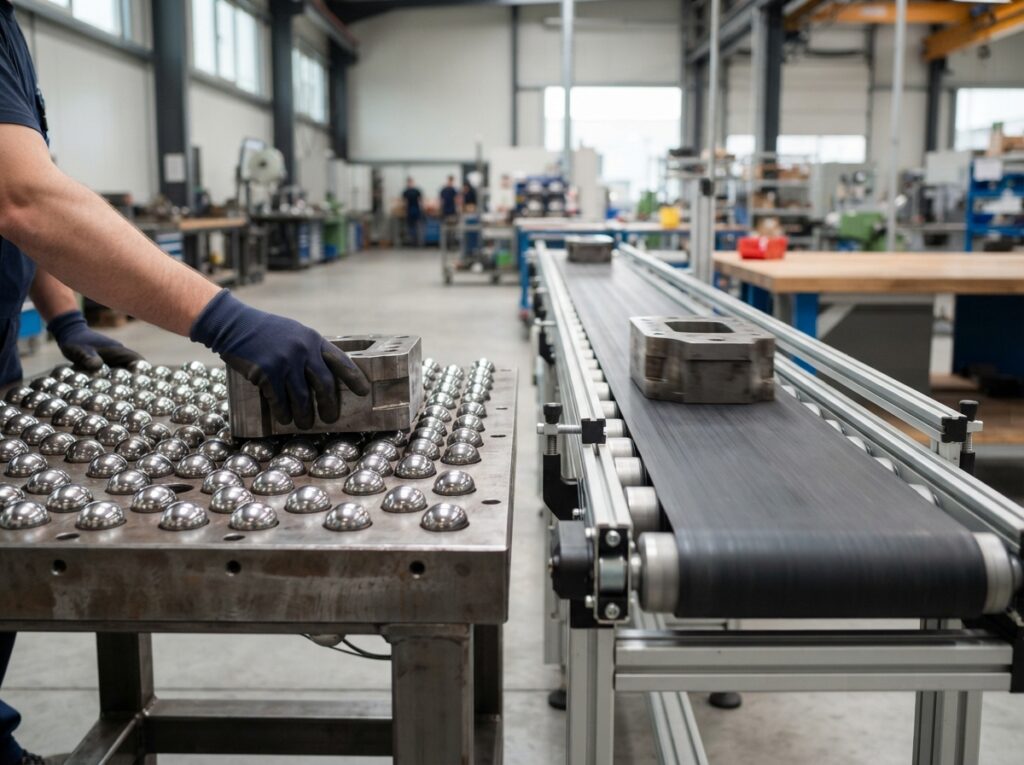

Kugelrollentisch vs. Förderband: Grundlegende Unterschiede und Anwendungsbereiche
Kugelrollentische und Förderbänder sind beides weit verbreitete Technologien zur Materialbewegung in industriellen Umgebungen, jedoch unterscheiden sie sich grundlegend in ihrer Funktionsweise und somit auch in ihren optimalen Einsatzgebieten. Ein Kugelrollentisch nutzt eine Vielzahl von Kugeln, die in einer Platte eingelassen sind, um Lasten reibungsarm und oft in jede beliebige Richtung zu bewegen. Förderbänder hingegen arbeiten mit einem kontinuierlichen Band, das die zu transportierenden Güter auf einer vordefinierten Bahn befördert.
Kugelrollentische: Präzision und Flexibilität auf kleinstem Raum
Ein Kugelrollentisch, auch bekannt als Kugel-Transfer-Einheit oder Ball Transfer Unit (BTU), ist eine mechanische Vorrichtung, die sich durch ihre Fähigkeit auszeichnet, Lasten mit minimalem Kraftaufwand und hoher Richtungsflexibilität zu bewegen. Das Kernprinzip basiert auf Kugeln, die in einer Schale montiert sind. Wenn eine Last auf die Kugeln aufgelegt wird, können diese drehen und rollen, was die Bewegung der Last in nahezu jede horizontale Richtung ermöglicht.
Funktionsweise und Konstruktion
Die Konstruktion eines Kugelrollentisches ist relativ einfach, aber äußerst effektiv. Er besteht typischerweise aus einem Gehäuse, in dem mehrere Kugeln gelagert sind. Eine Hauptkugel, die größere Tragfähigkeit und Stabilität bietet, ist oft von kleineren Hilfskugeln umgeben. Diese Hilfskugeln dienen dazu, die Last gleichmäßig zu verteilen und die Reibung weiter zu minimieren. Die Hauptkugel kann sich frei in alle Richtungen drehen, während die Hilfskugeln ebenfalls rotieren, um ein sanftes Gleiten zu gewährleisten.
Vorteile von Kugelrollentischen
- Hohe Richtungsflexibilität: Die Last kann intuitiv in jede gewünschte Richtung geschoben oder gezogen werden, was für schnelle und dynamische Layoutwechsel oder die Positionierung von Werkstücken unerlässlich ist.
- Geringe Reibung: Die kugellagerte Oberfläche reduziert die Bewegungskraft erheblich, was den manuellen Transport erleichtert oder den Einsatz kleinerer Antriebssysteme ermöglicht.
- Präzise Positionierung: Besonders bei kleineren und mittelschweren Lasten ermöglichen Kugelrollentische eine sehr genaue Platzierung.
- Kompakte Bauweise: Sie sind oft sehr flach und können einfach in bestehende Strukturen integriert oder als eigenständige Module verwendet werden.
- Vielseitigkeit: Geeignet für eine breite Palette von Objekten, von einzelnen Komponenten bis hin zu größeren Baugruppen, solange das Gewicht verteilt ist.
Nachteile von Kugelrollentischen
- Tragfähigkeitsgrenzen: Während es robuste Varianten gibt, sind Kugelrollentische oft für mittelschwere Lasten ausgelegt. Schwere, kontinuierlich transportierte Güter sind eher ungeeignet.
- Verschleiß: Bei starker Beanspruchung, insbesondere mit schmutzigen oder abrasiven Materialien, kann es zu Verschleiß an den Kugeln und Lagern kommen.
- Ungleichmäßige Lastverteilung: Bei sehr punktuellen oder ungleichmäßigen Lasten kann die Stabilität leiden.
- Keine kontinuierliche Bewegung: Sie sind primär für diskrete Bewegungen und Positionierungen konzipiert, nicht für den kontinuierlichen Fluss.
- Potenzial für Verschmutzung: Staub und Schmutz können sich in den Kugellagern ansammeln und die Funktion beeinträchtigen.
Typische Anwendungsbereiche für Kugelrollentische
- Werkstückzuführung und -positionierung in CNC-Maschinen und Bearbeitungszentren.
- Montagelinien für Elektronikkomponenten oder kleinere Baugruppen.
- Transferpunkte zwischen verschiedenen Arbeitsstationen in der Logistik.
- Drehtische oder Rotationsmodule für Inspektionen oder Bearbeitungsvorgänge.
- Verpackungsmaschinen zur exakten Positionierung von Produkten.
- Luftfahrt- und Automobilindustrie für die Handhabung von Bauteilen.
Förderbänder: Effizienz für kontinuierliche und schwere Lasten
Förderbänder sind das Rückgrat vieler industrieller Fertigungs- und Logistikprozesse, wenn es um den kontinuierlichen Transport von Gütern geht. Sie zeichnen sich durch ihre Robustheit, Zuverlässigkeit und die Fähigkeit aus, große Mengen über lange Distanzen zu bewegen.
Funktionsweise und Konstruktion
Ein Förderband besteht aus einem Endlosband, das über zwei oder mehr Rollen läuft. Ein Motor treibt mindestens eine dieser Rollen an (die Antriebsrolle), wodurch sich das Band bewegt und die darauf platzierten Güter mitnimmt. Die Rollen sind oft in einem stabilen Rahmen gelagert. Je nach Anwendungsfall gibt es verschiedene Bandmaterialien (Gummi, Kunststoff, Metallgewebe) und Konfigurationen (Bandbreite, Länge, Steigung). Förderbänder können auch mit besonderen Merkmalen wie Seitenwänden, Mitnehmern oder Perforationen ausgestattet sein, um spezifische Transportaufgaben zu erfüllen.
Vorteile von Förderbändern
- Hohe Durchsatzraten: Ideal für den schnellen und kontinuierlichen Transport großer Mengen von Material.
- Hohe Tragfähigkeit: Können sehr schwere Lasten über lange Strecken bewegen, oft mit geringerem Energieaufwand pro transportierter Einheit im Vergleich zu anderen Systemen.
- Zuverlässigkeit und Robustheit: Konzipiert für den Dauerbetrieb in anspruchsvollen Umgebungen.
- Automatisierung: Nahtlos in automatisierte Fertigungs- und Logistiksysteme integrierbar.
- Vielseitigkeit bei unterschiedlichen Materialien: Geeignet für Schüttgüter, Stückgüter, schwere Teile und sogar Flüssigkeiten (in speziellen Behältern).
- Kosteneffizienz bei Massentransport: Für große Mengen und Distanzen oft die wirtschaftlichste Lösung.
Nachteile von Förderbändern
- Begrenzte Flexibilität: Die Transportbahn ist fest vorgegeben. Richtungswechsel sind nur durch zusätzliche Komponenten wie Weichen oder mehrere Förderbänder möglich.
- Geringere Präzision bei der Positionierung: Die genaue Platzierung von einzelnen Objekten ist schwieriger als bei einem Kugelrollentisch.
- Flächenbedarf: Lange Förderbänder benötigen entsprechenden Platz.
- Wartung: Bandspannung, Rollen und Motor erfordern regelmäßige Wartung.
- Verschleiß des Bandes: Das Bandmaterial unterliegt Verschleiß, insbesondere bei abrasiven oder scharfen Materialien.
- Reinigung: Die Reinigung kann aufwendig sein, besonders bei Produkten, die Rückstände hinterlassen.
Typische Anwendungsbereiche für Förderbänder
- Rohstoff- und Schüttguttransport (Bergbau, Landwirtschaft, Zementindustrie).
- Paket- und Stückgutsortierung in Logistikzentren und Versandabteilungen.
- Fließbandfertigung in der Automobil-, Lebensmittel- und Getränkeindustrie.
- Transport von Werkstücken zwischen verschiedenen Produktionsstufen.
- Gepäckförderanlagen an Flughäfen.
- Produktionslinien für Konsumgüter.
Vergleichstabelle: Kugelrollentisch vs. Förderband
| Kriterium | Kugelrollentisch | Förderband |
|---|---|---|
| Hauptfunktion | Präzise Positionierung, Richtungswechsel, reibungsarmes Verschieben von Lasten. | Kontinuierlicher Transport von Lasten über definierte Strecken. |
| Bewegungsrichtung | Multidirektional (360° horizontal), intuitiv. | Linear (eindimensional), definierte Bahn. |
| Geeignet für Lasten | Einzelne Teile, Werkstücke, Behälter, mittelschwere Lasten. | Schüttgüter, Stückgüter, schwere Lasten, große Mengen. |
| Präzision der Positionierung | Hoch, ideal für genaue Platzierung. | Begrenzt, eher für die Anlieferung/Abfuhr an einem Punkt. |
| Durchsatz | Diskret, für einzelne Bewegungen optimiert. | Hoch, für kontinuierlichen Fluss. |
| Flexibilität | Sehr hoch in Bezug auf Richtungsänderung und manuelle Handhabung. | Gering in Bezug auf Richtungsänderung, hoch in Bezug auf Länge und Bandtyp. |
| Energiebedarf | Gering pro einzelner Bewegung, aber ggf. manueller Aufwand. | Optimiert für kontinuierlichen Transport, kann bei hoher Last energieintensiv sein. |
| Wartungsaufwand | Gering bei richtiger Anwendung, Schutz vor Verschmutzung wichtig. | Regelmäßige Prüfung von Band, Rollen und Antrieb. |
| Kosten pro Einheit (typisch) | Gering für einzelne Einheiten, Skalierung kann teuer werden. | Mittel bis hoch, abhängig von Länge und Spezifikationen. |
| Anwendungsbeispiele | Montage, Positionierung in Bearbeitungsmaschinen, Transferpunkte. | Produktion, Logistikzentren, Rohstofftransport, Sortieranlagen. |
Kritische Faktoren bei der Auswahl der Fördertechnik
Die Entscheidung zwischen einem Kugelrollentisch und einem Förderband sollte auf einer sorgfältigen Analyse deiner spezifischen Prozessanforderungen basieren. Mehrere Faktoren spielen dabei eine entscheidende Rolle:
1. Art und Beschaffenheit der zu transportierenden Güter
Zunächst musst du die physischen Eigenschaften der Produkte, die du bewegen möchtest, genau definieren. Sind es empfindliche Elektronikbauteile, schwere Gussformen, fließfähige Granulate oder sperrige Kartons?
- Kugelrollentische eignen sich hervorragend für feste, nicht-abrasive Objekte, die eine präzise Platzierung erfordern. Sie sind ideal für Werkstücke mit einer ebenen Auflagefläche.
- Förderbänder sind universeller für eine breitere Palette von Materialien, einschließlich Schüttgüter (mit entsprechenden Bandvarianten), Verpackungen unterschiedlicher Größe und Form sowie schwere Industrieteile.
2. Gewicht und Größe der Lasten
Das maximale Gewicht und die Abmessungen deiner Lasten sind ausschlaggebend. Jedes System hat seine Grenzen.
- Kugelrollentische sind typischerweise für Lasten bis zu einigen hundert Kilogramm ausgelegt, wobei spezialisierte Systeme auch höhere Gewichte bewältigen können. Die Lastverteilung ist dabei kritisch.
- Förderbänder können für extrem schwere Lasten konzipiert werden, oft mit verstärkten Bändern und robusten Antriebssystemen. Sie sind hier klar im Vorteil für Massentransport.
3. Erforderliche Geschwindigkeit und Durchsatz
Wie schnell müssen die Güter bewegt werden und wie viele Einheiten pro Zeiteinheit müssen den Prozess durchlaufen?
- Wenn es um kontinuierlichen Fluss und hohe Stückzahlen geht, ist das Förderband die klare Wahl.
- Für diskrete, bedarfsorientierte Bewegungen, bei denen die Positionierung wichtiger ist als die reine Geschwindigkeit, kann ein Kugelrollentisch flexibler sein, auch wenn einzelne Bewegungen kürzer dauern.
4. Präzision der Positionierung und Handhabung
Wie genau muss das Objekt an seinem Bestimmungsort platziert werden?
- Für Anwendungen, die Millimeter- oder sogar Mikrometergenauigkeit erfordern – beispielsweise das Einführen eines Werkstücks in eine Maschine, das genaue Stapeln oder das Verbinden von Komponenten – ist der Kugelrollentisch unübertroffen.
- Bei Förderbändern ist die Positionierung oft weniger präzise; sie dienen eher dem Transport zu einem bestimmten Bereich, von dem aus dann weitere Handhabungsschritte erfolgen.
5. Flexibilität und Layoutänderungen
Wie oft ändern sich deine Produktionsprozesse oder das Layout deiner Fertigungslinie?
- Wenn du eine hohe Flexibilität benötigst und das Layout häufig anpassen musst, bieten Kugelrollentische eine hervorragende Grundlage. Ihre Fähigkeit, Lasten in jede Richtung zu bewegen, ermöglicht schnelle Neukonfigurationen.
- Förderbänder sind für statische oder semi-statische Layouts konzipiert. Änderungen am Förderband-Layout sind oft aufwendig und kostspielig.
6. Umgebungsbedingungen
Die Umgebung, in der die Fördertechnik eingesetzt wird, kann ebenfalls entscheidend sein.
- In staubigen, feuchten oder chemisch aggressiven Umgebungen müssen beide Systeme entsprechend geschützt werden. Spezielle Ausführungen von Kugelrollentischen und Förderbändern sind für diese Bedingungen verfügbar.
- Für den Einsatz in Reinräumen oder Lebensmittellinien gibt es spezielle, leicht zu reinigende Varianten beider Technologien.
7. Automatisierungsgrad und Integration
Wie gut lässt sich die Fördertechnik in bestehende oder geplante Automatisierungssysteme integrieren?
- Sowohl Kugelrollentische als auch Förderbänder können in vollautomatische Systeme integriert werden. Kugelrollentische werden oft in Kombination mit Robotern oder Linearantrieben für präzise Bewegungsabläufe eingesetzt. Förderbänder sind die Basis für komplexe Sortier- und Verteilungsanlagen.
Optimale Szenarien für den Kugelrollentisch
Du profitierst besonders von einem Kugelrollentisch, wenn deine Prozesse folgende Merkmale aufweisen:
- Erfordernis von 3D-Bewegungen: Du musst Objekte nicht nur vorwärts und rückwärts, sondern auch seitlich und in Kombinationen dieser Richtungen bewegen.
- Manuelle oder teilautomatisierte Handhabung: Mitarbeiter müssen Objekte leicht und präzise positionieren können.
- Werkstückwechsel oder -ausrichtung: Schnelles und genaues Ein- und Ausrichten von Werkstücken in Bearbeitungsmaschinen, Prüfvorrichtungen oder Montagepositionen.
- Arbeitsplatzorganisation: Ermöglicht das einfache Verschieben von Komponenten oder Werkzeugen auf einer Arbeitsfläche.
- Kompakte Lösungen: Wenn der Platz begrenzt ist und eine flexible Handhabung dennoch erforderlich ist.
Optimale Szenarien für das Förderband
Ein Förderband ist die überlegene Wahl, wenn deine Prozesse Folgendes erfordern:
- Hoher Materialfluss: Du musst große Mengen an Material oder Produkten über längere Distanzen transportieren.
- Kontinuierliche Produktion: Deine Fertigungslinie ist auf einen gleichmäßigen, ununterbrochenen Fluss von Gütern ausgelegt.
- Transport von Schüttgütern oder großen Mengen: Sand, Kies, Lebensmittelgranulate oder eine große Anzahl von Kartons müssen effizient bewegt werden.
- Robustheit und Zuverlässigkeit im Dauerbetrieb: Die Anlage muss Tag für Tag, Stunde um Stunde zuverlässig laufen.
- Automatisierte Sortier- und Verteilungsaufgaben: Als Teil von komplexen Logistiksystemen zur Sortierung von Paketen.
Hybride Lösungen: Das Beste aus beiden Welten
In vielen fortgeschrittenen Automatisierungslösungen ist es nicht unüblich, Kugelrollentische und Förderbänder zu kombinieren, um die jeweiligen Stärken beider Systeme optimal zu nutzen. Zum Beispiel könnte ein Förderband ein Produkt zu einer bestimmten Station transportieren, wo es dann mittels eines Kugelrollentisches präzise für eine nachfolgende Bearbeitung oder Inspektion positioniert wird. Solche hybriden Ansätze bieten ein Höchstmaß an Flexibilität und Effizienz für komplexe Aufgaben.
Das sind die neuesten Kugelrollentisch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollentisch vs. Förderband: Welche Fördertechnik eignet sich für welchen Prozess?
Was ist der Hauptunterschied zwischen einem Kugelrollentisch und einem Förderband?
Der Hauptunterschied liegt in der Art der Bewegung und der Flexibilität. Ein Kugelrollentisch ermöglicht eine reibungsarme, multidirektionale Bewegung von Lasten und eignet sich hervorragend für präzise Positionierungsaufgaben. Ein Förderband hingegen ist für den kontinuierlichen, linearen Transport von Gütern über eine vordefinierte Bahn konzipiert und eignet sich besser für hohe Durchsätze und schwere Lasten.
Kann ich mit einem Kugelrollentisch schwere Lasten transportieren?
Ja, es gibt Kugelrollentische, die für erhebliche Lasten ausgelegt sind. Allerdings sind sie typischerweise für mittelschwere Lasten optimiert, und die Lastverteilung auf die Kugeln ist entscheidend für die Stabilität. Für den kontinuierlichen Transport von sehr schweren Massen sind Förderbänder oft die effizientere und robustere Lösung.
Welche Technologie ist besser für die Montage von Elektronik?
Für die Montage von Elektronik, bei der es auf präzise Positionierung von kleinsten Komponenten und auf flexible Handhabung ankommt, sind Kugelrollentische oft die bessere Wahl. Sie ermöglichen es den Bedienern oder Robotern, die Teile exakt auszurichten. Für den Transport von größeren Baugruppen zwischen Montagepunkten können jedoch auch kleine Förderbänder oder spezielle Bandförderer zum Einsatz kommen.
Wie reinige ich einen Kugelrollentisch am besten?
Die Reinigung eines Kugelrollentisches sollte vorsichtig erfolgen, um die Kugellager nicht zu beschädigen. In der Regel wird empfohlen, ihn mit Druckluft von Staub und Schmutz zu befreien. Gegebenenfalls kann ein leicht feuchtes Tuch verwendet werden, wobei darauf zu achten ist, dass keine Flüssigkeit in die Lager eindringt. Bei stärkerer Verschmutzung sind spezielle Reinigungs- und Schmierstoffe für Kugellager erhältlich.
Sind Förderbänder für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Ja, es gibt spezielle Ausführungen von Förderbändern, die für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) konzipiert sind. Diese sind so konstruiert, dass sie keine Funkenbildung verursachen oder elektrostatische Aufladung vermeiden. Ähnliche Überlegungen gelten für Kugelrollentische, wobei hier die Materialauswahl und die Konstruktion der Kugeln eine Rolle spielen.
Kann ein Förderband auch dazu verwendet werden, Waren zu sortieren?
Ja, Förderbänder sind das Rückgrat vieler automatisierter Sortieranlagen. Durch den Einsatz von Weichen, Pushern oder anderen mechanischen Systemen, die auf oder neben dem Band arbeiten, können Produkte während des Transports auf verschiedene Bahnen oder Ausgänge umgeleitet werden.
Welche Technologie ist kostengünstiger?
Die Kosten sind stark von der spezifischen Anwendung und den erforderlichen Spezifikationen abhängig. Für einfache, einzelne Bewegungen und kleine Flächen können Kugelrollentische sehr kostengünstig sein. Für lange Strecken und den kontinuierlichen Transport großer Mengen ist ein Förderband oft wirtschaftlicher pro transportierter Einheit. Eine detaillierte Kosten-Nutzen-Analyse ist für jede spezifische Anwendung unerlässlich.
