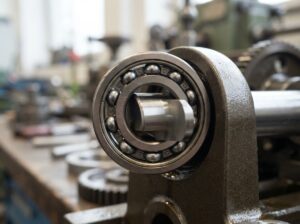

C3-Kugellager: Wann ist erhöhte Lagerluft erforderlich?
Du fragst dich, wann genau eine erhöhte Lagerluft bei C3-Kugellagern die richtige Wahl für deine...

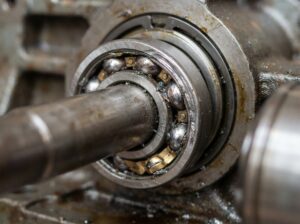

Fehlausrichtung bei Kugellagern: Folgen für Laufbahnen, Reibung und Lebensdauer
Fehlausrichtung bei Kugellagern ist ein schleichendes Problem, das durch falsche Montage oder mechanische Belastungen entsteht...

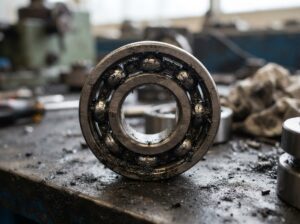

Verschmutzte Kugellager: Wie Partikel Verschleiß und Lebensdauer beeinflussen
Wenn Partikel in deine Kugellager eindringen, beschleunigen sie den Verschleiß erheblich und reduzieren deren Lebensdauer...

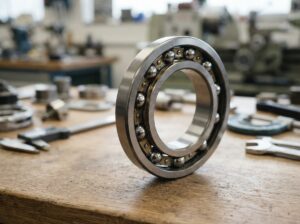

Dünnringkugellager: Vorteile bei geringem Bauraum und großen Durchmessern
Du suchst nach einer Lagerlösung, die maximale Leistung auf minimalstem Raum ermöglicht, insbesondere bei Anwendungen...

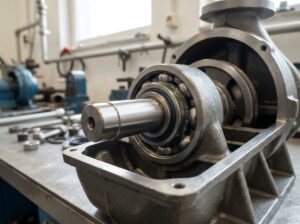

Kugellager in Pumpen: Belastung, Drehzahl und Abdichtung richtig berücksichtigen
Die richtige Berücksichtigung von Belastung, Drehzahl und Abdichtung ist entscheidend für die Langlebigkeit und Effizienz...
Das sind die beliebtesten Kugellager Produkte
Die Grundlagen moderner Wälzlagertechnik: Wie Kugellager Effizienz schaffen
Kugellager gehören zur Familie der Wälzlager und sind das Herzstück zahlloser mechanischer Konstruktionen. Ihr primärer Zweck besteht darin, rotierende Wellen, Achsen oder Räder zuverlässig zu führen und dabei die auftretenden Kräfte bei minimalem Reibungswiderstand auf das Gehäuse oder das Gestell zu übertragen.
Im direkten Vergleich zu einfachen Gleitlagern nutzen Kugellager die physikalischen Vorteile der rollenden Reibung. Während bei Gleitlagern flächige Reibung auftritt, die ohne kontinuierlichen Schmierfilm rasch zu hoher Wärmeentwicklung und Materialabtrag führt, reduziert sich der Reibungskoeffizient durch den Punktkontakt gehärteter Stahlkugeln drastisch. Das schont nicht nur die Antriebsmotoren und senkt den Stromverbrauch deiner Gesamtanlage, sondern verlängert die Wartungsintervalle deiner Systeme beträchtlich.
Der konstruktive Aufbau eines Kugellagers im Detail
Um die Funktionsweise und die Qualitätsmerkmale eines Kugellagers exakt zu verstehen, lohnt sich ein Blick auf die Kernbestandteile. Jedes Standard-Kugellager besteht aus präzise aufeinander abgestimmten Komponenten, die strengen Fertigungstoleranzen unterliegen.
Innenring und Außenring
Der Innenring wird in der Regel fest auf die rotierende Welle aufgepresst oder geklemmt, während der Außenring im feststehenden Lagergehäuse sitzt. Beide Ringe verfügen über hochpräzise geschliffene und gehärtete Laufrillen, in denen sich die Wälzkörper bewegen. Die Geometrie dieser Laufbahnen bestimmt maßgeblich die Tragfähigkeit und Führungsgenauigkeit.
Wälzkörper: Präzisionskugeln
Die Kugeln übertragen die Last zwischen den beiden Ringen. Sie zeichnen sich durch extreme Rundheit, Oberflächengüte und Härte aus. Je präziser die Kugelgeometrie gefertigt ist, desto gleichmäßiger verteilt sich die Last im Lager und desto geräuschärmer arbeitet die Mechanik.
Lagerkäfig
Der Käfig hält die Wälzkörper auf gleichmäßigem Abstand zueinander. Ohne Käfig würden die Kugeln während der Drehung aneinanderreiben, was zu starker Wärmeentwicklung und verfrühtem Lagerversagen führen würde. Käfige werden je nach Einsatzbereich aus gestanztem Stahlblech, massivem Messing oder Hochleistungspolymeren wie Polyamid gefertigt.
Dichtungen und Deckscheiben
Um das Eindringen von Staub, Feuchtigkeit oder Fremdkörpern zu verhindern und den Schmierstoff dauerhaft im Lagerinneren zu halten, kommen Deckscheiben aus Metall oder berührende Dichtlippen aus Elastomeren zum Einsatz.
Übersicht der Kugellagertypen und ihre Einsatzbereiche
Nicht jedes Lager eignet sich für jede Belastungsrichtung. Die Wahl des richtigen Lagertyps entscheidet darüber, ob deine Konstruktion dauerhaft stabil bleibt oder vorzeitig verschleißt.
Rillenkugellager
Rillenkugellager sind die am weitesten verbreiteten Wälzlager weltweit. Sie nehmen vor allem hohe Radialkräfte auf, können dank tiefer Laufrillen aber auch moderate Axialkräfte in beiden Richtungen bewältigen. Sie punkten durch niedrige Reibung, Eignung für sehr hohe Drehzahlen und einen universellen Anwendungsbereich.
Schrägkugellager
Bei Schrägkugellagern sind die Laufbahnen von Innen- und Außenring in Richtung der Lagerachse gegeneinander versetzt. Dadurch können sie gleichzeitig hohe Radialkräfte und einseitig gerichtete hohe Axialkräfte aufnehmen. Typische Anwendungen finden sich in Spindellagerungen von Werkzeugmaschinen und Getrieben, oft als gegeneinander angestellte Lagerpaare.
Pendelkugellager
Pendelkugellager besitzen zwei Kugelreihen und eine gemeinsame hohlkugelige Laufbahn im Außenring. Dies verleiht ihnen die Fähigkeit zur Winkeleinstellbarkeit. Fluchtungsfehler, Wellendurchbiegungen oder Montageungenauigkeiten werden vom Lager selbstständig ausgeglichen, ohne dass unzulässige Kantenpressungen entstehen.
Axial-Rillenkugellager
Diese Bauform ist speziell für reine Axialbelastungen konstruiert und darf keinen radialen Kräften ausgesetzt werden. Sie bestehen aus Wellenscheibe, Gehäusescheibe sowie dem dazwischenliegenden Kugel-Käfig-Satz. Typische Einsatzfelder sind Drehteller, Lenkachsen oder Hubspindeln.
Vergleich der wichtigsten Kugellagertypen
Die folgende Übersicht zeigt dir die wesentlichen Eigenschaften und Auslegungsmerkmale der gängigen Bauformen im direkten Vergleich:
| Lagertyp | Radiale Tragfähigkeit | Axiale Tragfähigkeit | Drehzahlgrenze | Winkelausgleich |
|---|---|---|---|---|
| Einreihiges Rillenkugellager | Hoch | Moderat | Sehr hoch | Gering (bis ca. 10 Winkelminuten) |
| Einreihiges Schrägkugellager | Hoch | Sehr hoch (einseitig) | Sehr hoch | Sehr gering |
| Zweireihiges Pendelkugellager | Mittel bis hoch | Gering | Hoch | Exzellent (bis ca. 2,5 bis 3 Grad) |
| Axial-Rillenkugellager | Nicht zulässig | Sehr hoch | Niedrig bis mittel | Keiner (außer mit kugeliger Scheibe) |
Materialien und Werkstoffauswahl für Kugellager
Die Wahl des Werkstoffs richtet sich direkt nach den Umgebungsbedingungen, den auftretenden Belastungen und der gewünschten Lebensdauer.
Wälzlagerstahl (100Cr6)
Der Standardwerkstoff für industrielle Kugellager ist der durchgehärtete Chromstahl 100Cr6 (Werkstoffnummer 1.3505). Er bietet eine extrem hohe Oberflächenhärte, hervorragende Verschleißfestigkeit und eine sehr hohe dynamische Ermüdungsgrenze. Für Standardanwendungen im Innenbereich ist dieser Werkstoff die wirtschaftlichste und leistungsstärkste Wahl.
Edelstahl (Rostfreie Stähle)
In feuchter Umgebung, bei direktem Wasserkontakt oder in der Lebensmittel- und Pharmaindustrie kommen korrosionsbeständige Stähle wie AISI 440C (1.4125) oder AISI 316 (1.4401) zum Einsatz. Diese Lager verhindern Rostbildung, erfordern jedoch bei der Dimensionierung eine leichte Anpassung, da die Tragzahlen meist geringfügig unter denen von Standard-Chromstahl liegen.
Keramik und Hybridlager
Hybridlager kombinieren Ringe aus Stahl oder Edelstahl mit Kugeln aus Siliziumnitrid (Si3N4) oder Zirkonoxid (ZrO2). Vollkeramiklager bestehen komplett aus diesen Keramikwerkstoffen. Keramische Wälzkörper sind deutlich leichter als Stahlkugeln, elektrisch isolierend, chemisch resistent und erlauben extreme Drehzahlen bei minimaler Wärmeentwicklung.
Kunststoff-Kugellager
Lager mit Ringen aus Hochleistungskunststoffen wie POM, PEEK oder PVDF und Glaskugeln oder Edelstahlkugeln zeichnen sich durch vollständige Schmiermittelfreiheit, geringes Eigengewicht und exzellente Chemikalienbeständigkeit aus. Sie eignen sich ideal für Reinräume, chemische Bäder und medizinische Geräte.
Dichtungsvarianten und Schutzarten
Verschmutzungen und Schmierstoffverlust gehören zu den häufigsten Ursachen für einen vorzeitigen Lagerausfall. Kugellager sind daher in unterschiedlichen Schutzarten erhältlich:
- Offene Lager: Keine Dichtung vorhanden. Sie bieten die geringste Reibung und höchste Grenzdrehzahlen, müssen jedoch in sauberen Gehäusen mit externer Ölschmierung oder regelmäßiger Nachschmierung betrieben werden.
- Nichtschleifende Deckscheiben (Z / 2Z): Metallische Deckscheiben, die einen feinen Spalt zum Innenring belassen. Sie schützen effektiv gegen groben Schmutz und Späne, erzeugen keine zusätzliche Reibung und sind für hohe Drehzahlen geeignet.
- Schleifende Dichtlippen (RS / 2RS / DDU / LLU): Dichtungen aus synthetischem Kautschuk (NBR) oder Fluorkautschuk (FKM), die mit einer Dichtlippe direkt am Innenring anliegen. Sie bieten maximalen Schutz gegen Feuchtigkeit, Spritzwasser und feinen Staub, erzeugen jedoch durch den Reibkontakt einen leichten Drehzahlwiderstand.
Schmierung: Lebensdauergarant für deine Kugellager
Ohne ausreichende Schmierung reiben metallische Flächen direkt aufeinander, was innerhalb kürzester Zeit zum Fressen des Lagers führt. Der Schmierstoff trennt die Kontaktflächen durch einen elastohydrodynamischen Schmierfilm.
Fettschmierung
Über 90 Prozent aller Kugellager werden mit Schmierfett betrieben. Beidseitig abgedichtete Lager (2RS oder 2Z) sind ab Werk mit einer genau abgestimmten Fettmenge befüllt und gelten über ihre gesamte Lebensdauer als wartungsfrei. Für spezielle Einsatzgebiete stehen Hochtemperaturfette, Tieftemperaturfette oder lebensmittelverträgliche Schmierstoffe (NSF H1) zur Verfügung.
Ölschmierung
Ölschmierung kommt primär bei extremen Drehzahlen oder in Systemen zum Einsatz, bei denen Wärme über den Schmierstoffkreislauf abgeführt werden muss, wie etwa in Fahrzeuggetrieben oder Werkzeugmaschinenspindeln.
Präzision und Toleranzklassen nach ABEC und ISO
Die Fertigungsgenauigkeit von Kugellagern wird international über Normen wie ISO 492 oder den US-amerikanischen ABEC-Standard definiert. Eine höhere Präzisionsklasse bedeutet engere Toleranzen bei Innen- und Außendurchmesser, Rundheit und Planlauf.
| ISO-Klasse | ABEC-Klasse | DIN-Klasse | Typischer Anwendungsbereich |
|---|---|---|---|
| Normal (P0) | ABEC 1 | P0 | Allgemeiner Maschinenbau, Fördertechnik, Standardmotoren |
| Klasse 6 (P6) | ABEC 3 | P6 | Präzisionsantriebe, Elektrowerkzeuge, Automobiltechnik |
| Klasse 5 (P5) | ABEC 5 | P5 | Druckmaschinen, Messgeräte, hochdrehende Elektromotoren |
| Klasse 4 (P4) | ABEC 7 | P4 | Werkzeugmaschinenspindeln, Messtechnik, Luft- und Raumfahrt |
| Klasse 2 (P2) | ABEC 9 | P2 | Höchstpräzisions-Schleifspindeln, Hochfrequenzspindeln |
Auswahlkriterien: So ermittelst du das richtige Kugellager
Bevor du dich für ein spezifisches Kugellager entscheidest, solltest du die zentralen Betriebsparameter deiner Anwendung systematisch analysieren:
- Lastart und Lastrichtung: Handelt es sich um rein radiale Kräfte, reine Axialkräfte oder kombinierte Belastungen? Bei stoßartigen Belastungen sollte stets eine Sicherheitsreserve eingeplant werden.
- Drehzahl und Geschwindigkeit: Welche maximale Betriebsdrehzahl wird erreicht? Berücksichtige hierbei die Reibungswerte der Dichtungen.
- Einbauraum: Bestimme den Innendurchmesser (Wellenmaß), den Außendurchmesser (Gehäusebohrung) und die erforderliche Lagerbreite exakt.
- Umgebungsbedingungen: Welche Temperaturen herrschen am Einsatzort? Liegen aggressive Medien, Feuchtigkeit, Chemikalien oder Staub vor?
- Lagerluft: Je nach Betriebstemperatur und Passung der Welle wird eine normale Lagerluft (CN), eine reduzierte Lagerluft (C2) oder eine vergrößerte Lagerluft (C3, C4) benötigt, um ein Klemmen unter thermischer Ausdehnung zu verhindern.
Montage, Demontage und Fehlervermeidung
Selbst das hochwertigste Kugellager erreicht seine berechnete Lebensdauer nicht, wenn es unsachgemäß montiert wird. Fehler beim Einbau sind für einen Großteil vorzeitiger Lagerschäden verantwortlich.
Die wichtigste Grundregel der Lagermontage
Montagekräfte dürfen niemals über die Wälzkörper geleitet werden. Wird das Lager auf eine Welle gepresst, darf die Kraft ausschließlich auf den Innenring wirken. Wird es in ein Gehäuse eingepresst, darf der Druck nur auf den Außenring ausgeübt werden. Ein Nichteinhalten führt sofort zu punktuellen Einkerbungen in den Laufbahnen (Brinellierung), was laute Laufgeräusche und raschen Verschleiß nach sich zieht.
Gängige Montageverfahren
- Mechanische Montage: Verwendung von passgenauen Schlaghülsen und mechanischen Pressen für kleine bis mittlere Lagerabmessungen.
- Thermisches Aufheizen: Durch kontrolliertes Erwärmen des Lagers mittels Induktionsanwärmgeräten dehnt sich der Innenring aus und gleitet widerstandslos auf den Lagersitz der Welle.
- Hydraulische Verfahren: Bei sehr großen Lagern werden Hydraulikmuttern oder das Druckölverfahren genutzt, um die Komponenten präzise zu fügen.
Häufig gestellte Fragen zu Kugellagern (FAQ)
Was bedeutet die Bezeichnung 2RS bei einem Kugellager?
Die Nachsetzzeichen 2RS (oder je nach Hersteller 2RSR, LLU, DDU) kennzeichnen ein Kugellager, das auf beiden Seiten mit berührenden Gummidichtlippen aus synthetischem Kautschuk ausgestattet ist. Diese Dichtungen schützen das Lager zuverlässig vor Feuchtigkeit, Spritzwasser und feinem Staub. Gleichzeitig halten sie die werkseitige Schmierfettfüllung sicher im Lagerinneren zurück.
Worin liegt der Unterschied zwischen den Bezeichnungen 2Z und 2RS?
Während 2RS-Lager mit berührenden Gummidichtungen versehen sind, verfügen 2Z-Lager (oft auch ZZ genannt) über berührungslose Metalldeckscheiben. 2Z-Lager erzeugen keine Reibungsverluste durch Schleifkontakte und ermöglichen daher höhere Drehzahlen bei geringerer Wärmeentwicklung. Sie eignen sich ideal für saubere, trockene Umgebungen oder den Schutz vor groben Partikeln, während 2RS-Lager den besten Schutz gegen Nässe und Staub bieten.
Was bedeutet die Lagerluft C3?
Die Bezeichnung C3 steht für eine vergrößerte radiale Lagerluft gegenüber der Standardlagerluft (Normal bzw. CN). Eine vergrößerte Lagerluft ist erforderlich, wenn durch feste Passungen auf Welle und Gehäuse das Lagerspiel nach dem Einbau verringert wird oder wenn im Betrieb hohe Temperaturunterschiede zwischen Innen- und Außenring auftreten, die das Lager ohne C3-Luft verklemmen würden.
Wie lange hält ein Kugellager im Dauerbetrieb?
Die Lebensdauer eines Kugellagers hängt von der Last, der Drehzahl, der Betriebstemperatur, der Schmierstoffqualität und der Sauberkeit ab. Bei fachgerechter Auslegung, korrekter Montage und geeigneter Abdichtung erreichen Wälzlager oft mehrere zehntausend Betriebsstunden. Die rechnerische Lebensdauer wird nach DIN ISO 281 als L10-Lebensdauer bestimmt.
Können Rillenkugellager auch Axialkräfte aufnehmen?
Ja, standardmäßige Rillenkugellager können aufgrund der tiefen Laufrillengeometrie in beiden Richtungen Axialkräfte aufnehmen. Diese sollten jedoch im Regelfall etwa 10 bis 25 Prozent der dynamischen Tragzahl nicht überschreiten, um eine Überlastung der Laufbahnkanten zu vermeiden. Für überwiegend axiale Lasten sind Schrägkugellager oder Axial-Rillenkugellager die bessere Wahl.
Wann sollte ein Kugellager ausgetauscht werden?
Ein anstehender Lagerausfall kündigt sich meist durch erhöhte Laufgeräusche (Rauschen, Klicken, Mahlen), fühlbare Vibrationen, unrunden Lauf oder übermäßige Erwärmung an. Auch austretendes, verfärbtes Schmierfett oder spürbares Radialspiel deuten auf fortgeschrittenen Verschleiß hin. Ein sofortiger Austausch verhindert Folgeschäden an Wellen, Antrieben und Gehäusen.
Sind abgedichtete Kugellager wartungsfrei?
Ja, beidseitig geschlossene Kugellager (mit 2RS- oder 2Z-Kennzeichnung) sind ab Werk mit einer hochwertigen Fettfüllung versehen, die exakt auf die nominelle Lagerlebensdauer ausgelegt ist. Ein Nachschmieren oder Öffnen dieser Lager ist weder vorgesehen noch erforderlich.
