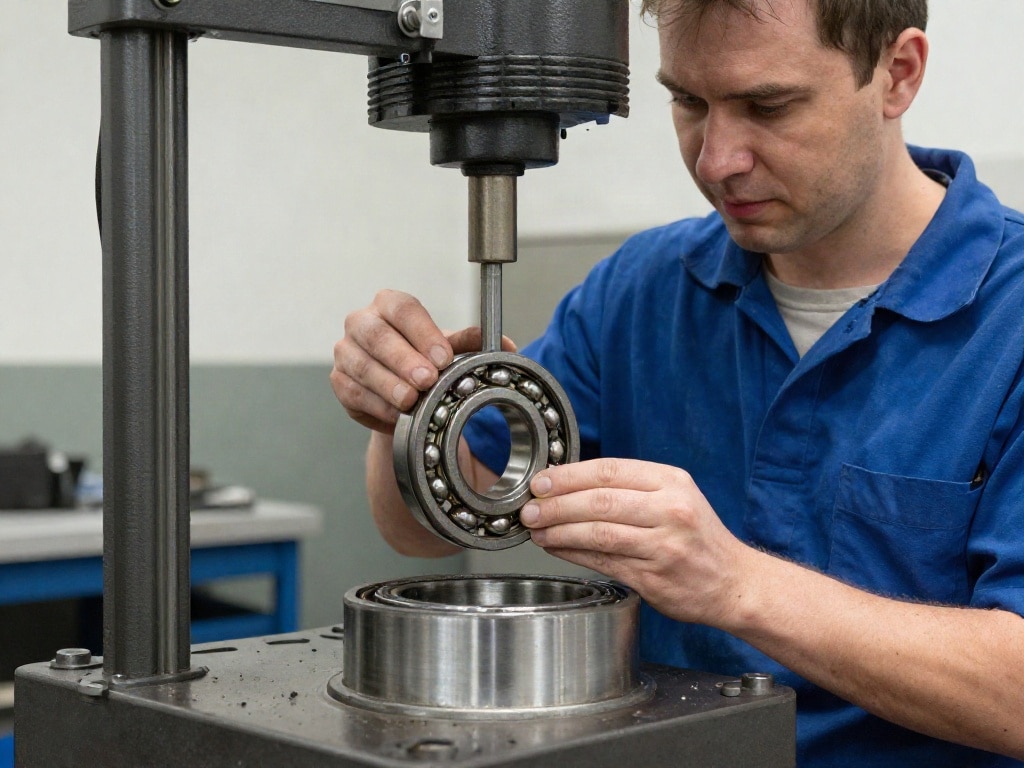

Beim Einpressen eines Kugellagers in eine Lagerstelle ist die korrekte Anwendung der Montagekraft entscheidend, um Beschädigungen am Lager und der Aufnahme zu vermeiden. Die Frage, auf welchen Lagerring die Kraft wirken darf, ist essenziell für eine langlebige und reibungslose Funktion. Diese Information ist für alle relevant, die Kugellager in Maschinen, Fahrzeugen oder anderen technischen Geräten verbauen.
Das sind die beliebtesten Kugellagerpresse Produkte
Das Prinzip der Kraftübertragung beim Einpressen von Kugellagern
Kugellager bestehen im Wesentlichen aus einem Innenring, einem Außenring, den Kugeln und einem Käfig, der die Kugeln auf Abstand hält. Die Aufgabe des Lagers ist es, relative Drehbewegungen zwischen zwei Bauteilen zu ermöglichen und dabei axiale sowie radiale Kräfte aufzunehmen. Beim Einpressen, einer gängigen Montageform, wird das Lager in seine vorgesehene Aufnahme, sei es die Welle oder das Gehäuse, gedrückt. Hierbei ist die Art und Weise, wie die Montagekraft angelegt wird, von fundamentaler Bedeutung für die Integrität des Kugellagers.
Die korrekte Kraftanleitung: Außenring vs. Innenring
Die grundlegende Regel beim Einpressen von Kugellagern besagt, dass die Montagekraft immer nur auf das Bauteil ausgeübt werden darf, das direkt mit der Aufnahme verbunden ist. Das bedeutet:
- Wenn das Lager in ein Gehäuse eingepresst wird: Die Kraft muss auf den Außenring des Kugellagers wirken. Der Außenring überträgt die Kraft auf das Gehäuse, in das das Lager eingepresst wird.
- Wenn das Lager auf eine Welle gepresst wird: Die Kraft muss auf den Innenring des Kugellagers wirken. Der Innenring überträgt die Kraft auf die Welle, auf die das Lager montiert wird.
Diese Vorgehensweise stellt sicher, dass die Kräfte, die während der Montage auf die Laufbahnen und die Kugeln wirken, kontrolliert und innerhalb der zulässigen Belastungsgrenzen des jeweiligen Rings bleiben. Ein falsches Anlegen der Kraft kann gravierende Folgen haben.
Risiken einer falschen Kraftanwendung
Das Übertragen der Montagekraft auf den falschen Lagerring kann zu irreparablen Schäden am Kugellager führen. Die wichtigsten Risiken umfassen:
- Beschädigung der Laufbahnen: Wenn die Kraft durch die Kugeln auf den nicht direkt befestigten Ring übertragen wird, können die präzise geschliffenen Laufbahnen des Innen- und Außenrings verformt oder sogar beschädigt werden. Dies führt zu erhöhter Reibung, Geräuschen und einem signifikant verkürzten Lebenszyklus des Lagers.
- Spuren auf den Kugeln: Die Kugeln können Druckstellen oder Verformungen erleiden, was ebenfalls die Laufeigenschaften negativ beeinflusst und zu Vibrationen führt.
- Verformung des Käfigs: Der Käfig, der die Kugeln führt und distanziert, kann unter unzulässigem Druck verbiegen oder brechen, was zum Versagen des Lagers führen kann.
- Spannungen im Lager: Eine falsche Montage kann interne Spannungen im Lager erzeugen, die auch nach der korrekten Montage bestehen bleiben und die Funktionsfähigkeit beeinträchtigen.
- Erhöhte Wärmeentwicklung: Beschädigte Lager laufen heißer, was zu weiterem Materialverschleiß und im schlimmsten Fall zum Totalausfall führen kann.
Diese Schäden sind oft nicht sofort offensichtlich, aber sie beeinträchtigen die Leistungsfähigkeit und Lebensdauer des gesamten Systems erheblich. Daher ist die Einhaltung der korrekten Montageprozedur unerlässlich.
Montagewerkzeuge und -methoden für Kugellager
Um die Montagekraft korrekt auf den richtigen Lagerring auszuüben, stehen verschiedene Werkzeuge und Methoden zur Verfügung. Die Wahl hängt von der Größe des Lagers, der Art der Aufnahme und der benötigten Präzision ab.
Mechanische Einpressverfahren
Bei kleineren bis mittelgroßen Lagern werden oft mechanische Werkzeuge eingesetzt, die eine kontrollierte Kraftübertragung ermöglichen:
- Einpresshülsen: Speziell geformte Hülsen, die exakt auf den Umfang des Innen- oder Außenrings passen, werden verwendet, um die Kraft gleichmäßig zu verteilen. Bei der Montage des Außenrings in ein Gehäuse wird die Hülse auf den Außenring gesetzt und die Kraft über eine Spindel oder einen Hammer (vorsichtig und mit geeigneten Schlagwerkzeugen) übertragen. Bei der Montage auf eine Welle wird die Hülse auf den Innenring platziert.
- Abzieher und Einpressvorrichtungen: Diese mechanischen Werkzeuge ermöglichen ein kontrolliertes Ziehen oder Drücken, wobei die Kraft gezielt auf den ausgewählten Lagerring ausgeübt wird. Sie sind oft mit Adaptern ausgestattet, um die Kraftübertragung zu optimieren.
Thermische Einpressverfahren
Das thermische Verfahren nutzt die Wärmeausdehnung von Metallen, um die Montage zu erleichtern. Dies ist besonders bei größeren Lagern oder engen Toleranzen vorteilhaft.
- Erwärmen des Außenrings (für Wellenmontage): Das Kugellager kann im Ganzen erwärmt werden. Dabei dehnt sich der Innenring stärker aus als der Außenring, was die Montage auf der Welle erleichtert. Die Kraft muss hierbei aber weiterhin primär auf den Innenring wirken, um die Kugeln nicht zu belasten.
- Kühlen des Innenrings (für Gehäusemontage): Alternativ kann der Innenring eines bereits montierten Außenrings gekühlt werden, um ihn schrumpfen zu lassen. Dies ist jedoch eine seltenere Methode.
- Induktionserwärmer: Diese Geräte erwärmen den Lagerring schnell und gleichmäßig durch elektromagnetische Induktion. Die Temperaturkontrolle ist hierbei entscheidend, um eine Überhitzung und Beschädigung des Schmierfetts oder des Materials zu vermeiden.
Beim thermischen Verfahren ist es wichtig, dass die Montage sofort nach dem Erwärmen oder Kühlen erfolgt, da sich die Teile schnell wieder auf Umgebungstemperatur abkühlen. Die Kraft wird auch hier auf den entsprechend zu montierenden Ring (innen oder außen) ausgeübt, nachdem die thermische Anpassung stattgefunden hat.
Hydraulische und pneumatische Einpressverfahren
Für sehr große Lager oder industrielle Serienfertigungen kommen oft hydraulische oder pneumatische Pressen zum Einsatz. Diese bieten eine sehr präzise und kontrollierte Kraftanwendung:
- Hydraulische Pressen: Sie ermöglichen die Anwendung hoher Kräfte mit feiner Dosierung. Spezielle Aufnahmen und Adapter sorgen dafür, dass die Kraft ausschließlich auf den vorgesehenen Lagerring wirkt.
- Pneumatische Pressen: Diese eignen sich für mittelschwere bis schwere Anwendungen und bieten eine schnellere Montage als hydraulische Systeme. Auch hier ist die korrekte Ausrichtung der Werkzeuge entscheidend.
Die Rolle der Wellen- und Gehäuseaufnahme
Die Präzision der Aufnahme, in die das Kugellager eingepresst wird, spielt eine ebenso wichtige Rolle wie die korrekte Kraftanwendung. Sowohl die Welle als auch das Gehäuse müssen die spezifizierten Toleranzen aufweisen, um eine optimale Passung zu gewährleisten.
- Passungstoleranzen: Üblicherweise werden Kugellager mit Übermaß auf die Welle und mit Untermaß ins Gehäuse gepresst. Dies sorgt für einen festen Sitz und verhindert ein Mitdrehen des Lagers in der Aufnahme. Die genauen Toleranzen werden durch die jeweiligen Normen und die spezifischen Anforderungen der Anwendung bestimmt.
- Oberflächengüte: Die Oberflächen der Wellen und Gehäuse müssen glatt und frei von Graten oder Beschädigungen sein, um ein verkanten oder verkratzen des Lagers während der Montage zu verhindern.
- Reinheit: Sowohl die Aufnahme als auch das Lager müssen vor der Montage sorgfältig gereinigt werden, um Verunreinigungen zu vermeiden, die die Passung beeinträchtigen oder zu frühzeitigem Verschleiß führen könnten.
Eine schlechte Qualität der Aufnahme kann selbst bei korrekter Kraftanwendung zu Problemen führen.
Zusammenfassung: Übersicht der Kraftanwendung beim Einpressen
| Einbausituation | Montagekraft wirkt auf: | Begründung | Typische Werkzeuge/Methoden |
|---|---|---|---|
| Lager wird in Gehäuse eingepresst | Außenring | Der Außenring ist Teil der stationären Aufnahme und überträgt die Kraft direkt auf das Gehäuse. | Einpresshülsen (Außen), mechanische Pressen, hydraulische Pressen. |
| Lager wird auf Welle gepresst | Innenring | Der Innenring ist Teil des rotierenden Bauteils (Welle) und überträgt die Kraft direkt auf die Welle. | Einpresshülsen (Innen), mechanische Pressen, hydraulische Pressen, thermisches Erwärmen (Welle oder Lager). |
Häufige Fehlerquellen und deren Vermeidung
Neben der direkten Kraftanleitung gibt es weitere Fehler, die bei der Montage von Kugellagern auftreten können:
- Verwendung ungeeigneter Werkzeuge: Einfaches Hämmern oder die Verwendung von Werkzeugen, die nicht exakt zum Lagerdurchmesser passen, kann zu Beschädigungen führen.
- Schrägstellung beim Einpressen: Wenn das Lager nicht exakt rechtwinklig zur Aufnahme positioniert wird, verkantet es und kann beschädigt werden.
- Übermäßiges Erwärmen: Eine zu hohe Temperatur beim thermischen Verfahren kann die Härte und Struktur des Lagerstahls verändern oder das Fett im Lager beschädigen.
- Montage unter Last: Ein bereits belastetes Lager nachträglich einpressen zu wollen, ist fast immer eine Fehlerquelle.
- Verschmutzte Teile: Sand, Staub oder Späne in der Aufnahme oder auf dem Lager führen zu Passungsfehlern und Beschädigungen.
Um diese Fehler zu vermeiden, ist eine sorgfältige Vorbereitung, die Auswahl der richtigen Werkzeuge und eine gewissenhafte Ausführung unerlässlich.
Der Einfluss von Lagerarten auf die Montage
Obwohl die Grundprinzipien der Kraftanwendung für die meisten Kugellager gleich sind, gibt es Unterschiede je nach Lagerart, die bei der Montage berücksichtigt werden müssen:
- Rillenkugellager: Dies sind die gängigsten Lager. Die Regeln für Innen- und Außenring gelten hier uneingeschränkt.
- Schräg- und zweireihige Kugellager: Diese Lager können sowohl radiale als auch axiale Kräfte aufnehmen. Bei der Montage ist es besonders wichtig, die Kräfte nicht über die Kugeln auf die andere Ringhälfte zu übertragen, da dies bei diesen Lagerarten oft noch sensibler ist. Oftmals werden diese Lager paarweise montiert, was spezielle Montageverfahren erfordert.
- Pendelkugellager: Diese Lager sind für Schiefstellungen ausgelegt. Die Montage selbst folgt aber den gleichen Regeln hinsichtlich der Kraftanwendung auf Innen- oder Außenring.
Das sind die neuesten Kugellagerpresse Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager einpressen: Auf welchen Lagerring darf die Montagekraft wirken?
Frage 1: Was passiert, wenn ich die Montagekraft auf den falschen Lagerring ausübe?
Wenn du die Montagekraft auf den falschen Lagerring ausübst, können die Laufbahnen des Kugellagers, die Kugeln selbst oder der Käfig beschädigt werden. Dies führt zu erhöhter Reibung, Geräuschen, Vibrationen und einer stark reduzierten Lebensdauer des Lagers. In schwerwiegenden Fällen kann das Lager sogar sofort ausfallen.
Frage 2: Kann ich beim Einpressen eines Kugellagers einen Hammer verwenden?
Die Verwendung eines Hammers sollte im Allgemeinen vermieden werden, besonders bei kleineren und empfindlicheren Lagern. Wenn du einen Hammer benutzen musst, verwende unbedingt einen Schonhammer oder ein Schlagstück, das die Kraft gleichmäßig auf den vorgesehenen Lagerring verteilt und keinen direkten Schlag auf die Kugeln oder den Käfig ausübt. Idealerweise werden spezielle Einpresswerkzeuge verwendet, die eine kontrollierte und gleichmäßige Kraftübertragung gewährleisten.
Frage 3: Wann ist das Erwärmen eines Kugellagers zur Montage sinnvoll?
Das Erwärmen eines Kugellagers ist besonders bei größeren Lagern oder wenn eine sehr enge Passung auf einer Welle erforderlich ist, sinnvoll. Durch die Wärme dehnt sich der Innenring des Lagers stärker aus als der Außenring, was die Montage auf der Welle erleichtert. Achte darauf, die zulässige Maximaltemperatur des Lagers nicht zu überschreiten, um Beschädigungen des Materials oder des Schmierfetts zu vermeiden. Die genaue Temperatur hängt vom Lagerhersteller und der Lagergröße ab.
Frage 4: Muss ich das Lager nach der Montage noch fetten?
Viele Kugellager werden bereits ab Werk mit Fett gefüllt und sind sofort einsatzbereit. Überprüfe die Spezifikationen des von dir verwendeten Lagers. Wenn das Lager ab Werk gefettet ist, ist in der Regel keine zusätzliche Schmierung vor der ersten Inbetriebnahme notwendig. Bei speziellen Anwendungen oder wenn du das Lager manuell reinigst, kann eine Nachschmierung erforderlich sein.
Frage 5: Welche Toleranzen sollte die Welle oder das Gehäuse für die Lagerung aufweisen?
Die benötigten Toleranzen hängen von der Art des Lagers, den Umgebungsbedingungen und den Anforderungen der Anwendung ab. Typischerweise werden Kugellager mit einem leichten Übermaß auf die Welle und mit einem leichten Untermaß ins Gehäuse gepresst, um einen festen Sitz zu gewährleisten. Genaue Angaben zu den empfohlenen Toleranzen findest du in den technischen Datenblättern der Lagerhersteller oder in einschlägigen Normen.
Frage 6: Gibt es Unterschiede bei der Montage von gedichteten und ungedichteten Lagern?
Die Grundregeln der Kraftanwendung auf Innen- oder Außenring bleiben für gedichtete und ungedichtete Lager gleich. Bei gedichteten Lagern (mit Dichtringen an den Seiten) ist jedoch besondere Vorsicht geboten, um die Dichtlippen nicht zu beschädigen. Die Kraft sollte so angelegt werden, dass sie nicht direkt auf die Dichtungen wirkt, sondern über die metallischen Ringe.
