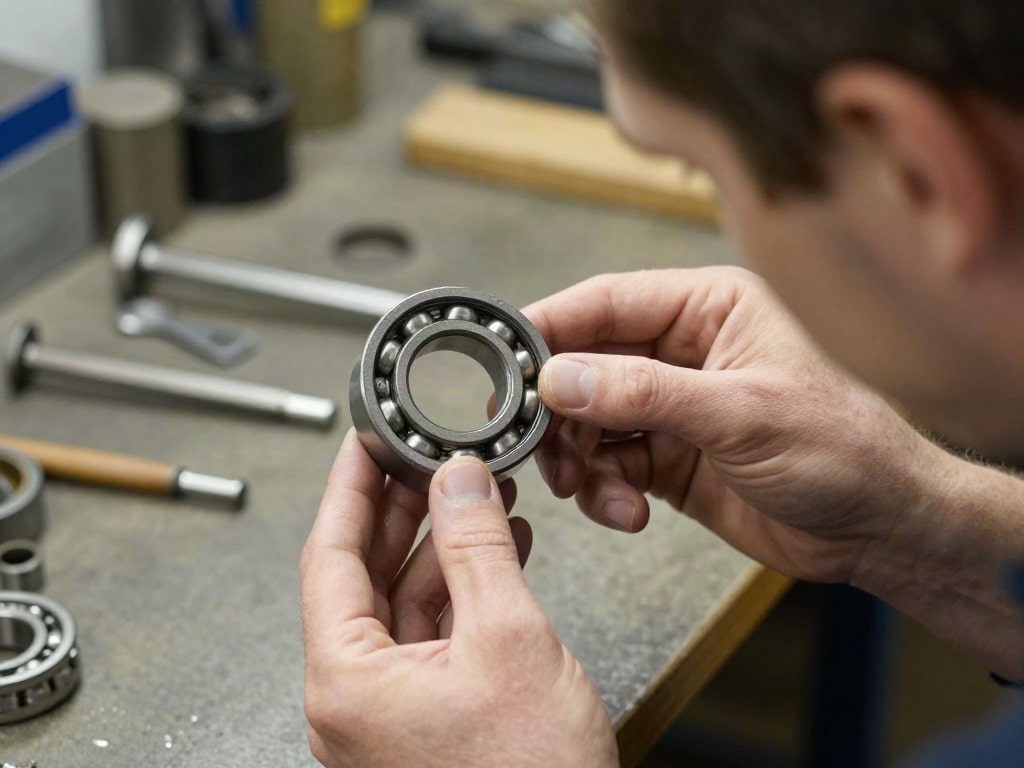

Der Käfig ist das oft unterschätzte Herzstück jedes Kugellagers und maßgeblich für dessen Leistungsfähigkeit, Langlebigkeit und Einsatzbereiche verantwortlich. Ohne seine präzise Führung und Trennung der Wälzkörper käme es zu erhöhtem Verschleiß und einem Ausfall des gesamten Lagers.
Das sind die beliebtesten Kugellagerkäfig Produkte
Die fundamentale Funktion des Käfigs im Kugellager
Die Hauptaufgabe des Käfigs, auch als Innenring oder Rollenkäfig bezeichnet, ist die exakte Positionierung und gleichmäßige Verteilung der Kugeln innerhalb des Kugellagers. Er verhindert, dass die Kugeln aneinanderstoßen oder sich überlappen, was zu unerwünschter Reibung, erhöhtem Verschleiß und einer potenziellen Beschädigung der Wälzkörper und der Laufbahnen führen würde. Durch die Führung der Kugeln in ihren individuellen Taschen sorgt der Käfig für einen reibungslosen Lauf und minimiert Geräuschentwicklung. Darüber hinaus übernimmt er eine wichtige Funktion bei der Schmierung, indem er das Schmiermittel (Öl oder Fett) in der Nähe der Kugeln hält und so eine effektive Versorgung gewährleistet.
Werkstoffe für Kugellager-Käfige: Vielfalt für spezifische Anforderungen
Die Auswahl des richtigen Werkstoffs für den Käfig hängt maßgeblich von den Betriebsbedingungen des Kugellagers ab. Faktoren wie Temperatur, Geschwindigkeit, Belastung, chemische Umgebung und geforderte Lebensdauer spielen eine entscheidende Rolle. Die gängigsten Werkstoffe lassen sich grob in drei Kategorien einteilen:
- Stahl: Stahlkäfige sind die robusteste und am weitesten verbreitete Option. Sie zeichnen sich durch hohe Festigkeit, Steifigkeit und gute Verschleißfestigkeit aus. Abhängig von der spezifischen Anwendung werden sie oft oberflächengehärtet oder mit speziellen Beschichtungen versehen, um Korrosion zu widerstehen und die Gleiteigenschaften zu verbessern. Sie sind ideal für hohe Drehzahlen und moderate bis hohe Belastungen. Arten wie tiefgezogene Stahlkäfige oder geschmiedete Stahlkäfige werden je nach Fertigungsverfahren und Anforderungsprofil eingesetzt.
- Messing/Bronze: Diese Kupferlegierungen bieten eine gute Korrosionsbeständigkeit und Selbstschmierungsfähigkeiten, was sie besonders für den Einsatz in feuchten oder chemisch aggressiven Umgebungen prädestiniert. Messingkäfige sind oft für moderate Drehzahlen und Belastungen geeignet, während Bronze je nach Legierungszusammensetzung auch höhere Anforderungen erfüllen kann. Ihre relativ weichere Beschaffenheit im Vergleich zu Stahl kann jedoch bei extrem hohen Belastungen zu schnellerem Verschleiß führen.
- Polymere (Kunststoffe): Moderne Hochleistungskunststoffe haben sich als hervorragende Alternative zu Metallkäfigen etabliert, insbesondere dort, wo Gewichtseinsparung, Geräuscharmut oder elektrische Isolation gefordert sind. Materialien wie Polyamid (PA), Polyetheretherketon (PEEK) oder Polyoxymethlen (POM) bieten eine gute chemische Beständigkeit, geringe Reibungskoeffizienten und sind oft selbstschmierend. PEEK-Käfige beispielsweise halten extremen Temperaturen stand und sind mechanisch sehr belastbar. Polymere sind ideal für hohe Drehzahlen, geringe bis mittlere Belastungen und Anwendungen, bei denen eine Schmierung schwierig ist oder vermieden werden soll.
Bauarten von Kugellager-Käfigen: Von einfach bis hochkomplex
Die Konstruktion des Käfigs ist entscheidend für seine Funktionalität und Leistungsfähigkeit. Verschiedene Bauarten sind entwickelt worden, um spezifische Anforderungen zu erfüllen:
- Tiefgezogene Blechkäfige: Diese werden aus dünnen Blechen (oft Stahlblech) durch Umformung hergestellt. Sie sind kostengünstig in der Massenproduktion und eignen sich gut für Standardanwendungen bei moderaten Geschwindigkeiten und Lasten. Ihre Konstruktion ist in der Regel relativ einfach, was sie leicht macht, aber auch die Belastbarkeit einschränkt. Sie sind häufig in Rillenkugellagern zu finden.
- Zellkäfige (auch Stiftskäfige genannt): Bei dieser Bauart sind die Kugeln in einzelnen Zellen oder Taschen des Käfigs untergebracht, die durch Stege verbunden sind. Diese Käfige können aus verschiedenen Materialien gefertigt werden, darunter Stahl, Messing oder Kunststoffe. Sie bieten eine sehr gute Führung der Kugeln und sind für höhere Drehzahlen und Lasten geeignet. Die Stege zwischen den Zellen minimieren den Materialeinsatz und die Masse.
- Zentrierende Käfige: Diese Käfige sind so konstruiert, dass sie die Kugeln sowohl radial als auch axial zentrieren. Dies sorgt für eine besonders ruhige Laufbewegung und eine gleichmäßige Lastverteilung, was für Präzisionsanwendungen von großer Bedeutung ist.
- Geschraubte oder genietete Käfige: Bei größeren oder hochbelasteten Lagern werden Käfige oft aus zwei oder mehr Teilen gefertigt, die anschließend verschraubt oder vernietet werden. Dies ermöglicht die Verwendung unterschiedlicher Materialien für verschiedene Komponenten des Käfigs oder eine bessere Anpassung an die Lagergeometrie.
- Geteilte Käfige: In einigen speziellen Fällen, insbesondere bei Lagern mit vollem Kugelbesatz (ohne Käfig, aber hier nicht relevant), können Käfige so gestaltet sein, dass sie sich teilen lassen. Dies erleichtert die Montage und Wartung des Lagers, insbesondere bei großen oder komplexen Lagergeometrien.
- Käfige mit spezieller Schmierung: Bestimmte Käfigkonstruktionen sind darauf ausgelegt, die Schmierung zu optimieren. Dies kann durch spezielle Kanäle, Oberflächenstrukturen oder poröse Materialien geschehen, die das Schmiermittel aufnehmen und gezielt an die Kugeln abgeben. Dies ist besonders wichtig in Vakuumanwendungen oder bei extremen Temperaturen, wo herkömmliche Schmiermethoden an ihre Grenzen stoßen.
Die Rolle des Käfigs in der Leistungsoptimierung
Der Käfig spielt eine entscheidende Rolle bei der Bestimmung der maximalen Drehzahl eines Kugellagers. Ein leichter und gut gestalteter Käfig reduziert die Zentrifugalkraft der Kugeln, was höhere Drehzahlen ermöglicht. Ebenso beeinflusst der Käfig die Reibung im Lager. Ein Käfig mit geringer Reibung minimiert den Energieverlust und die Wärmeentwicklung, was zu einer längeren Lebensdauer und höherer Effizienz führt. Die präzise Führung der Kugeln durch den Käfig verhindert zudem das Kippen der Kugeln, was sonst zu erhöhtem Verschleiß und Geräuschentwicklung führen könnte.
Der Einfluss des Käfigs auf die Lebensdauer von Kugellagern
Die Lebensdauer eines Kugellagers wird nicht nur von der Qualität der Laufringe und Kugeln bestimmt, sondern auch maßgeblich vom Käfig. Ein defekter oder schlecht konstruierter Käfig kann zu vorzeitigem Verschleiß und damit zum Ausfall des Lagers führen. Insbesondere bei hohen Drehzahlen kann eine unzureichende Führung der Kugeln zu Überhitzung und Materialermüdung im Käfig selbst führen. Hochwertige Materialien und eine präzise Fertigung des Käfigs tragen somit direkt zur Verlängerung der Betriebszeit des gesamten Lagers bei.
Besondere Anforderungen und Lösungen für Käfige
In spezifischen Anwendungsbereichen stellen sich besondere Herausforderungen an Kugellager-Käfige:
- Hohe Temperaturen: In Umgebungen mit extrem hohen Temperaturen (z.B. in der Stahlindustrie oder in der Luft- und Raumfahrt) kommen spezielle temperaturbeständige Materialien wie Keramik-Kugeln in Kombination mit hochleistungsfähigen Polymerkäfigen oder speziellen Metalllegierungen zum Einsatz, die ihre mechanischen Eigenschaften auch bei Hitze behalten.
- Tiefe Temperaturen: Bei extrem tiefen Temperaturen können herkömmliche Schmiermittel versagen und Materialien verspröden. Hier werden oft spezielle Schmierstoffe und Käfigmaterialien verwendet, die auch bei Kälte ihre Flexibilität und Gleiteigenschaften beibehalten.
- Korrosive Umgebungen: In chemisch aggressiven Medien sind Käfige aus rostfreien Stählen, speziellen Polymeren oder Messing/Bronze unverzichtbar, um Korrosion und Materialabbau zu verhindern.
- Vakuum- und Reinraumanwendungen: Hier ist die Auswahl des Materials entscheidend, um Ausgasungen zu minimieren und die Kontamination zu vermeiden. Spezielle Kunststoffe oder reibungsarme Metallkäfige mit hochreinem Schmierstoff sind hier die Lösung.
- Elektrische Isolation: In Anwendungen, bei denen eine elektrische Leitfähigkeit des Lagers unerwünscht ist (z.B. um elektroerosive Schäden an den Laufbahnen zu vermeiden), werden isolierende Polymerkäfige eingesetzt.
Tabelle: Vergleich der Käfigwerkstoffe
| Werkstoff | Vorteile | Nachteile | Typische Anwendungen |
|---|---|---|---|
| Stahl | Hohe Festigkeit, Steifigkeit, Verschleißfestigkeit, Kosteneffizienz bei Massenproduktion | Geringere Korrosionsbeständigkeit ohne Oberflächenbehandlung, höheres Gewicht | Allgemeiner Maschinenbau, Elektromotoren, Automobile, industrielle Pumpen |
| Messing/Bronze | Gute Korrosionsbeständigkeit, Selbstschmierungsfähigkeit, gute Notlaufeigenschaften | Geringere Festigkeit und Steifigkeit als Stahl, potenziell höherer Verschleiß bei hoher Last | Feuchte Umgebungen, chemische Anlagen, Lebensmittelindustrie |
| Polymere (z.B. PA, PEEK, POM) | Leichtgewicht, Geräuscharmut, elektrische Isolation, gute chemische Beständigkeit, Selbstschmierungsfähigkeit | Begrenzte Temperaturbeständigkeit (abhängig vom Polymer), geringere mechanische Belastbarkeit als Stahl (variiert stark nach Polymerart) | Hohe Drehzahlen, Lebensmittelmaschinen, medizinische Geräte, Elektrofahrzeuge |
Das sind die neuesten Kugellagerkäfig Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Käfig im Kugellager: Funktion, Werkstoffe und Bauarten
Was ist die primäre Funktion eines Käfigs in einem Kugellager?
Die Hauptfunktion des Käfigs ist die präzise Führung und Trennung der Kugeln. Er sorgt dafür, dass die Kugeln gleichmäßig verteilt bleiben, verhindert deren Aneinanderstoßen und Überlappen, wodurch Reibung und Verschleiß minimiert und ein ruhiger Lauf gewährleistet wird.
Welche Materialien werden am häufigsten für Käfige verwendet und warum?
Die gebräuchlichsten Materialien sind Stahl, Messing/Bronze und verschiedene Hochleistungspolymere. Stahl wird wegen seiner Robustheit und Kosteneffizienz eingesetzt. Messing und Bronze bieten gute Korrosionsbeständigkeit und Notlaufeigenschaften, während Polymere Leichtigkeit, Geräuscharmut und elektrische Isolation ermöglichen.
Wie beeinflusst die Bauart des Käfigs die Leistung des Kugellagers?
Die Bauart des Käfigs beeinflusst die maximal zulässige Drehzahl, die Reibung im Lager, die Geräuschentwicklung und die Belastbarkeit. Beispielsweise ermöglichen schlanke und leichte Käfige höhere Drehzahlen, während robuste Konstruktionen höhere Lasten aufnehmen können.
Sind Käfige aus Kunststoff für alle Anwendungen geeignet?
Nicht unbedingt. Während Kunststoffkäfige viele Vorteile bieten, sind sie oft temperaturbeständiger als Stahl oder Messing, haben aber spezifische Temperaturgrenzen je nach Kunststoffart. Ihre mechanische Belastbarkeit kann ebenfalls begrenzt sein, weshalb sie für extrem hohe Lasten weniger geeignet sind als Metallkäfige.
Was passiert, wenn der Käfig in einem Kugellager beschädigt wird?
Eine Beschädigung des Käfigs führt zu einer Beeinträchtigung der Kugelführung. Dies kann zu erhöhtem Verschleiß, Geräuschen, Vibrationen und letztendlich zum vorzeitigen Ausfall des gesamten Kugellagers durch Überhitzung oder Blockade führen.
Warum sind unterschiedliche Käfigkonstruktionen notwendig?
Verschiedene Einsatzbedingungen erfordern unterschiedliche Käfigkonstruktionen. Ein tiefgezogener Blechkäfig ist für Standardanwendungen ausreichend, während ein zentrierender oder geteilter Käfig für Präzisionsanwendungen oder zur Erleichterung der Montage besser geeignet sein kann.
Welche Rolle spielt der Käfig bei der Schmierung des Kugellagers?
Der Käfig spielt eine unterstützende Rolle bei der Schmierung, indem er das Schmiermittel in der Nähe der Kugeln hält und deren gleichmäßige Verteilung durch die Verteilung des Schmiermittels in den Taschen fördert. Dies ist entscheidend für eine effektive Schmierung, insbesondere bei hohen Drehzahlen.
