Kugellager auswählen: Bauart, Belastung, Drehzahl und Umgebung richtig berücksichtigen

Die Wahl des richtigen Kugellagers ist entscheidend für die Langlebigkeit, Effizienz und Sicherheit Ihrer Maschinen. Eine sorgfältige Berücksichtigung von Bauart, Belastung, Drehzahl und Umgebungsbedingungen sichert die optimale Performance und vermeidet kostspielige Ausfälle.

Das sind die beliebtesten Kugellager Ratgeber Produkte

Kugellager auswählen: Die wesentlichen Kriterien für Ihre Anwendung

Wenn du ein Kugellager für eine spezifische Anwendung auswählst, stehst du vor einer Reihe von technischen Entscheidungen, die über den Erfolg deines Projekts entscheiden können. Die korrekte Dimensionierung und Auswahl eines Kugellagers ist kein trivialer Prozess, sondern erfordert ein tiefes Verständnis der dynamischen und statischen Kräfte, die auf das Lager wirken, sowie der Umgebungsbedingungen, unter denen es arbeiten muss. Hier erfährst du, wie du die komplexen Faktoren Bauart, Belastung, Drehzahl und Umgebung strategisch einbeziehst, um die beste Wahl zu treffen.

Bauart von Kugellagern: Vielfalt für spezialisierte Anforderungen

Die Vielfalt der Kugellagerbauarten spiegelt die unterschiedlichsten Anforderungen moderner Maschinen wider. Jede Bauart ist für spezifische Lastrichtungen und Betriebsbedingungen optimiert. Deine Aufgabe ist es, die Bauart zu identifizieren, die den Belastungscharakteristika deiner Anwendung am besten entspricht.

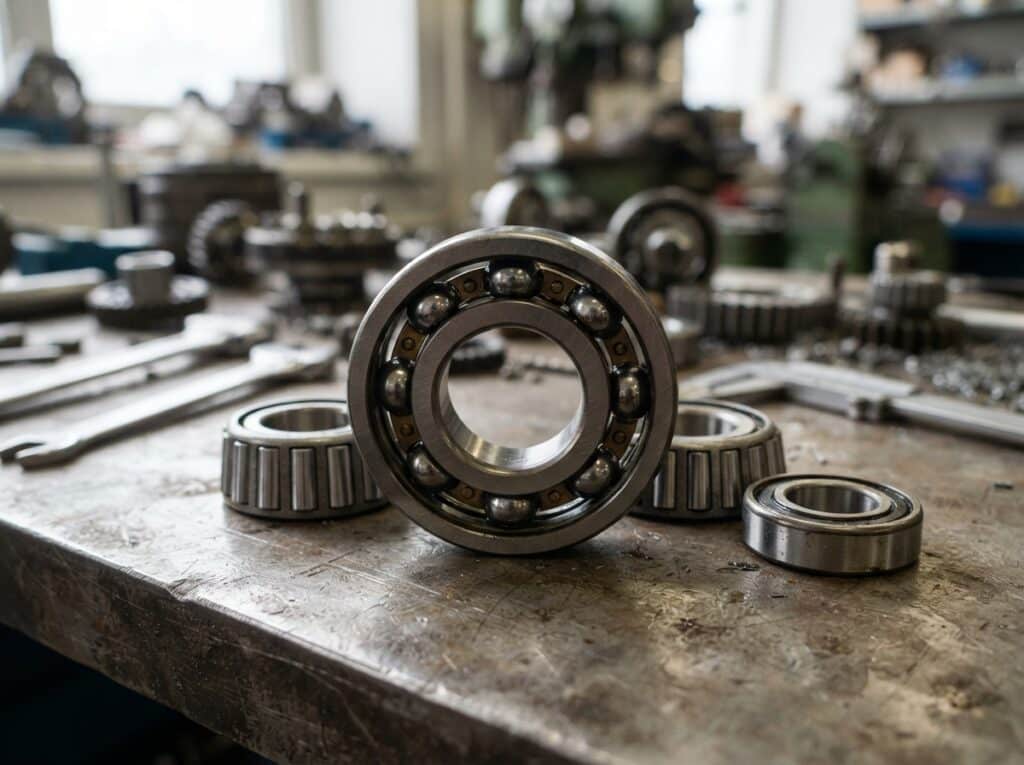

Rillenkugellager

Rillenkugellager sind die am weitesten verbreitete Lagerart. Sie zeichnen sich durch ihre einfache Konstruktion und ihre Vielseitigkeit aus. Sie können sowohl radiale als auch axiale Kräfte in beide Richtungen aufnehmen, wobei die radiale Belastbarkeit in der Regel höher ist. Sie eignen sich hervorragend für hohe Drehzahlen.

• Einfache Ausführung: Ein Außenring, ein Innenring und Kugeln.
• Dichtungen: Offene Ausführungen, mit schleifenden Dichtungen (Z) oder beidseitigen schleifenden Dichtungen (2Z), mit nicht-schleifenden Dichtungen (RS) oder beidseitigen nicht-schleifenden Dichtungen (2RS). Dichtungen schützen vor Verunreinigungen und halten das Schmiermittel zurück.
• Anwendungen: Elektromotoren, Getriebe, Pumpen, Haushaltsgeräte.

Schrägkugellager

Schrägkugellager sind für die Aufnahme kombinierter radialer und axialer Lasten ausgelegt. Sie können höhere axiale Lasten als Rillenkugellager aufnehmen, wenn die Kräfte in eine Richtung wirken. Die Kontaktwinkel (15°, 25° oder 40°) bestimmen die Verteilung der Belastung zwischen radialer und axialer Komponente.

• Kontaktwinkel: Ein kleinerer Winkel eignet sich besser für radiale Lasten, ein größerer für axiale Lasten.
• Paarweise Montage: Oft werden Schrägkugellager paarweise montiert (Tandem-, Universal- oder O/X-Anordnung), um höhere axiale Lasten aufzunehmen oder Axialspiel einzustellen.
• Anwendungen: Getriebewellen, Werkzeugmaschinen, Förderanlagen.

Pendelkugellager

Pendelkugellager sind selbstausrichtend und eignen sich für Anwendungen, bei denen Wellenverformungen oder Achsverkippungen auftreten können. Sie bestehen aus einem Außenring mit einer kugelförmigen Laufbahn und zwei Reihen Kugeln.

• Selbstausrichtung: Können Achsverkippungen bis zu 3° ausgleichen.
• Lastaufnahme: Hauptsächlich für radiale Lasten, aber auch für moderate axiale Lasten in beide Richtungen.
• Anwendungen: Landwirtschaftliche Maschinen, Bergbaugeräte, Förderbänder.

Axialkugellager

Axialkugellager sind speziell für die Aufnahme reiner axialer Lasten konzipiert. Sie können keine nennenswerten radialen Lasten aufnehmen.

• Konstruktion: Bestehen aus Wellen- und Gehäusescheiben sowie einem Käfig mit Kugeln.
• Typen: Einreihige und zweireihige Ausführungen, mit und ohne Dichtungen.
• Anwendungen: Lenkräder, Drehtische, Hubvorrichtungen.

Belastung von Kugellagern: Statisch und Dynamisch

Die Art und Größe der auf ein Kugellager wirkenden Belastung ist der kritischste Faktor für dessen Lebensdauer. Du musst sowohl die statische als auch die dynamische Belastung genau analysieren.

Statische Belastung

Tritt auf, wenn sich die Welle nicht dreht oder sehr langsam dreht. Die statische Tragfähigkeit gibt an, welche Belastung das Lager ohne bleibende Verformung seiner Komponenten aufnehmen kann. Bei Überschreitung der statischen Tragfähigkeit kommt es zu Verformungen der Laufbahnen und Kugeln, was die Laufeigenschaften beeinträchtigt und zu vorzeitigem Verschleiß führen kann.

• Berechnungsgrundlage: Basierend auf der Verformung der Kugeln und Laufbahnen bis zu einem bestimmten Wert (z.B. 0,0001 des Kugeldurchmessers).
• Bedeutung: Besonders relevant beim Anlaufen und Stillsetzen der Maschine sowie bei Stillstand unter Last.

Dynamische Belastung

Dies ist die Belastung, die während des Betriebs auftritt, wenn sich die Welle dreht. Die dynamische Tragfähigkeit ist der entscheidende Wert für die Berechnung der Lebensdauer eines Kugellagers. Sie beschreibt die Größe einer konstanten radialen Last (bei Radiallagern) oder axialen Last (bei Axiallagern), die ein Lager theoretisch aufnehmen kann, um eine definierte Lebensdauer von 1 Million Umdrehungen zu erreichen.

• Lebensdauerberechnung: Die Lebensdauer L_10h (in Betriebsstunden) wird unter Berücksichtigung der dynamischen Tragfähigkeit C, der angewendeten Belastung P und eines Leistungsfaktors (abhängig vom Lagertyp) berechnet.

  Formel: L_10h = (C/P)^p 10⁶ / (60 n)

  wobei:

  • L_10h = Nominelle Lebensdauer in Betriebsstunden
  • C = Dynamische Tragfähigkeit (in kN)
  • P = Äquivalente dynamische Belastung (in kN)
  • p = Exponent (3 für Kugellager)
  • n = Nenndrehzahl (in U/min)
• Äquivalente dynamische Belastung: Bei kombinierten radialen und axialen Lasten muss die äquivalente dynamische Belastung P berechnet werden, die die kombinierte Wirkung der Lasten in eine einzige radiale oder axiale Last umrechnet. Hierfür werden Faktoren wie der Lagerkoeffizient X und Y verwendet.

Drehzahl von Kugellagern: Grenzwerte und Schmierungsanforderungen

Die Drehzahl ist ein weiterer entscheidender Parameter, der die Auswahl und die Lebensdauer eines Kugellagers maßgeblich beeinflusst. Jedes Lager hat eine Grenz- und eine Referenzdrehzahl, die nicht überschritten werden sollten.

Grenz- und Referenzdrehzahlen

Die Referenzdrehzahl ist eine Drehzahl, bei der die Lagererwärmung durch Reibung und die Lagersteifigkeit unter normalen Betriebsbedingungen ein gewisses Niveau nicht überschreitet. Die Grenz- oder Erhöhte Drehzahl berücksichtigt verbesserte Schmierungsbedingungen und eine optimierte Lagerkonstruktion, die höhere Drehzahlen ermöglicht, bevor die Lagererwärmung kritisch wird.

• Schmierstoff: Die Wahl des Schmierstoffs (Fett oder Öl) und die Menge beeinflussen die zulässige Drehzahl maßgeblich. Ölgeschmierte Lager erlauben in der Regel höhere Drehzahlen als fettgeschmierte.
• Temperatur: Höhere Drehzahlen führen zu erhöhter Reibungswärme. Die Wärmeabfuhr muss gewährleistet sein, um eine Überhitzung des Lagers zu vermeiden.
• Kühlsysteme: Bei sehr hohen Drehzahlen oder hohen Belastungen können externe Kühlsysteme erforderlich sein.
• Bauart: Bestimmte Lagerbauarten (z.B. Hochgeschwindigkeits-Rillenkugellager) sind speziell für hohe Drehzahlen optimiert.

Schmierungsaspekte bei hohen Drehzahlen

Die Schmierung ist bei hohen Drehzahlen besonders kritisch:

• Fett: Die Menge des Fetts im Lager ist entscheidend. Zu viel Fett erzeugt zusätzliche Reibung und Wärme. Die Nachschmierintervalle müssen angepasst werden.
• Öl: Ölgeschmierte Lager bieten eine bessere Wärmeabfuhr und ermöglichen höhere Drehzahlen. Dies kann durch Tauchschmierung, Umlaufschmierung oder Öl-Luft-Schmierung erfolgen.
• Schmierstoffwahl: Die Viskosität des Schmierstoffs muss auf die Drehzahl und die Betriebstemperatur abgestimmt sein.

Umgebungsbedingungen: Einfluss auf Lagerlebensdauer und Auswahl

Die Umgebungsbedingungen, in denen ein Kugellager arbeitet, haben einen erheblichen Einfluss auf seine Leistung und Lebensdauer. Du musst diese Faktoren von Anfang an in deine Auswahl einbeziehen.

Temperatur

Extreme Temperaturen, sowohl hoch als auch tief, beeinflussen die Materialeigenschaften des Lagers, die Viskosität des Schmierstoffs und die Maßhaltigkeit der Komponenten.

• Hohe Temperaturen: Können zu thermischer Ausdehnung führen, die das Lager schädigen oder Spiel reduzieren kann. Dies erfordert oft spezielle Lagerwerkstoffe oder eine erhöhte Einbauspiel.
• Niedrige Temperaturen: Führen zu einer Erhöhung der Schmierstoffviskosität, was den Anlaufwiderstand erhöht und die Schmierung erschwert. Spezielle Tieftemperaturschmierstoffe können notwendig sein.

Verschmutzung und Feuchtigkeit

Das Eindringen von Schmutz, Staub, Wasser oder korrosiven Medien in das Lager ist eine der häufigsten Ursachen für vorzeitigen Lagerschaden.

• Dichtungen: Die Wahl von Lagern mit geeigneten Dichtungen (z.B. RS, 2RS für Fett oder Z, 2Z für Staubschutz) ist entscheidend.
• Schutzmaßnahmen: Zusätzliche Abdichtungen oder Gehäusekonstruktionen können erforderlich sein, um das Lager vor Umwelteinflüssen zu schützen.
• Schmierstoff: Korrosionsschutzadditive im Schmierstoff können helfen, wenn das Lager Feuchtigkeit ausgesetzt ist.

Chemische Einflüsse

Aggressive Chemikalien können die Schmierstoffe angreifen, die Lagerwerkstoffe korrodieren oder zu Materialermüdung führen.

• Werkstoffe: Für den Einsatz in aggressiven Umgebungen sind spezielle Lagerwerkstoffe wie rostfreier Stahl oder Keramikkugeln oft unerlässlich.
• Schmierstoffverträglichkeit: Der Schmierstoff muss gegenüber den vorhandenen Chemikalien beständig sein.

Vibrationen und Stöße

Starke Vibrationen oder Stoßbelastungen können zu vorzeitigem Verschleiß, erhöhtem Geräuschpegel und sogar zu Schäden an den Laufbahnen und Kugeln führen.

• Lagerkonstruktion: Bestimmte Lagerbauarten oder die Verwendung von Käfigen mit erhöhter Steifigkeit können hier Abhilfe schaffen.
• Vorspannung: Eine angepasste Vorspannung kann helfen, Spiel zu minimieren und die Stabilität zu erhöhen.
• Dämpfungselemente: Der Einbau von Dämpfungselementen kann Vibrationen reduzieren.

Kriterium	Bauart-Überlegungen	Belastungs-Überlegungen	Drehzahl-Überlegungen	Umgebungs-Überlegungen
Rillenkugellager	Hohe radiale und moderate axiale Belastung, hohe Drehzahlen. Dichtungen wichtig bei Staub.	Dynamische Tragfähigkeit und Lebensdauerberechnung entscheidend. Statische Tragfähigkeit beachten für Anlauf/Stillstand.	Geeignet für hohe Drehzahlen, Schmierstoffwahl und Menge entscheidend. Grenz- und Referenzdrehzahl prüfen.	Empfindlich gegenüber Verunreinigungen. Dichtungen essenziell. Temperaturbeständigkeit des Fetts/Öls prüfen.
Schrägkugellager	Kombinierte radiale und axiale Lasten. Wahl des Kontaktwinkels.	Dynamische und statische Tragfähigkeit für beide Lastrichtungen kritisch. Vorspannung wichtig.	Generell etwas geringere Drehzahlen als Rillenkugellager bei gleicher Baugröße.	Ähnlich wie Rillenkugellager, aber die Paarweise Montage kann die Dichtwirkung beeinflussen.
Pendelkugellager	Ausgleich von Wellenverformung und Achsverkippung. Hauptsächlich radial.	Kann Verkippung aufnehmen, dynamische Tragfähigkeit für radiale Lasten berechnen.	Moderate Drehzahlen. Selbstausrichtung kann bei sehr hohen Drehzahlen zu erhöhter Reibung führen.	Dichtungen sind auch hier wichtig, besonders bei landwirtschaftlichen Anwendungen.
Axialkugellager	Reine axiale Lasten. Nicht für radiale Lasten geeignet.	Hohe axiale Tragfähigkeit entscheidend. Sehr empfindlich gegenüber radialer Belastung.	Geringere Drehzahlen als Radialkugellager. Reibungswärme kann bei hohen axialen Lasten schnell entstehen.	Rein axial bedeutet oft höhere Empfindlichkeit gegenüber seitlichen Verunreinigungen.

Das sind die neuesten Kugellager Ratgeber Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugellager auswählen: Bauart, Belastung, Drehzahl und Umgebung richtig berücksichtigen

Wie beeinflusst die Drehzahl die Auswahl der Schmierung?

Bei niedrigen Drehzahlen kann Fett in der Regel ausreichend sein, da es gut an den Kugeln und Laufbahnen haftet und eine gute Abdichtung bietet. Mit steigender Drehzahl wird die Wärmeentwicklung durch Reibung größer. Hier werden Öl- oder Öl-Luft-Schmierungen oft notwendig, da sie eine bessere Wärmeableitung ermöglichen und die Viskosität des Schmierstoffs besser an die Drehzahl angepasst werden kann. Zu viel Fett bei hohen Drehzahlen kann zu übermäßiger Reibung und Erwärmung führen.

Was passiert, wenn die statische Tragfähigkeit eines Kugellagers überschritten wird?

Die Überschreitung der statischen Tragfähigkeit führt zu bleibenden Verformungen der Kugeln und Laufbahnen. Dies äußert sich in einer reduzierten Rundlaufgenauigkeit, erhöhter Geräuschentwicklung, Vibrationen und einem drastisch verkürzten Verschleißschutz. In schweren Fällen kann dies zu einem Lagerschaden führen, selbst wenn sich das Lager nicht dreht.

Welche Rolle spielen die Dichtungen des Kugellagers?

Dichtungen sind entscheidend, um das Innere des Lagers vor Verunreinigungen wie Staub, Schmutz, Wasser und aggressiven Medien zu schützen. Gleichzeitig verhindern sie das Austreten des Schmierstoffs (Fett oder Öl). Die Wahl der richtigen Dichtung hängt stark von den Umgebungsbedingungen ab. Für staubige Umgebungen sind schleifende Dichtungen (Z, 2Z) oft eine gute Wahl, während nicht-schleifende Dichtungen (RS, 2RS) eine bessere Abdichtung gegen Feuchtigkeit bieten und geringere Reibung aufweisen.

Wie kann ich die Lebensdauer eines Kugellagers berechnen?

Die Lebensdauer eines Kugellagers wird primär anhand der dynamischen Tragfähigkeit (C), der äquivalenten dynamischen Belastung (P) und der Nenndrehzahl (n) berechnet. Die Formel lautet L_10h = (C/P)³ 10⁶ / (60 n). Für eine genaue Berechnung müssen Sie die spezifischen Datenblätter des Lagers und die genauen Belastungsverhältnisse Ihrer Anwendung konsultieren. Es ist wichtig zu verstehen, dass dies eine nominelle Lebensdauer ist, die sich unter idealen Bedingungen ergibt; reale Betriebsbedingungen können davon abweichen.

Sind Keramikkugellager für extreme Umgebungen geeignet?

Ja, Keramikkugellager, insbesondere solche aus Siliziumnitrid (Si3N4), bieten hervorragende Eigenschaften für extreme Umgebungen. Sie sind leichter, härter, korrosionsbeständiger und elektrisch isolierend. Dies macht sie ideal für den Einsatz bei sehr hohen Drehzahlen, hohen Temperaturen, in aggressiven chemischen Umgebungen oder wenn eine elektrische Isolation zwischen Welle und Gehäuse erforderlich ist. Sie können oft höhere Drehzahlen bei geringerer Schmierung oder sogar trockene Betriebsbedingungen ermöglichen.

Wie wichtig ist das Einbauspiel bei der Auswahl eines Kugellagers?

Das Einbauspiel, also der Spalt zwischen Laufbahn und Kugeln, ist entscheidend für die korrekte Funktion und Lebensdauer des Lagers. Ein zu geringes Spiel (oder Vorspannung) kann bei erhöhten Temperaturen oder Belastungen zu einem Blockieren des Lagers führen. Ein zu großes Spiel kann zu Vibrationen, Geräuschen und erhöhtem Verschleiß durch ungleichmäßige Lastverteilung führen. Das richtige Einbauspiel hängt von der Lagerbauart, der Betriebstemperatur, der Belastung und der Montageart ab.
