Ein Kugellager-Abzieher ist dein unverzichtbares Werkzeug, wenn es darum geht, festsitzende Kugellager präzise und ohne Beschädigung des umgebenden Materials zu entfernen. Du fragst dich, welcher Abzieher für deine spezifische Anwendung am besten geeignet ist und wie er funktioniert? Die richtige Wahl des Abziehers erspart dir Zeit, Frustration und teure Reparaturen.
Das sind die beliebtesten Kugellagerabzieher Produkte
Die Funktion von Kugellager-Abziehern verstehen
Kugellager sind Präzisionskomponenten, die oft fest in Gehäusen oder auf Wellen sitzen. Korrosion, Presspassungen oder einfach die Zeit können dazu führen, dass sie sich nur schwer lösen lassen. Ein Kugellager-Abzieher setzt gezielt an den richtigen Stellen an, um das Lager gleichmäßig herauszuziehen. Das Grundprinzip besteht darin, eine Kraft auf den Außen- oder Innenring des Lagers auszuüben, um es aus seiner Aufnahme zu bewegen. Dies geschieht typischerweise durch einen Schraubmechanismus, der mit einem oder mehreren Greifarmen verbunden ist, welche das Lager umfassen.
Arten von Kugellager-Abziehern und ihre Anwendungsbereiche
Die Vielfalt an Kugellager-Abziehern ist groß und richtet sich nach der Art des Lagers, der Einbauposition und dem verfügbaren Platz. Die gängigsten Typen lassen sich wie folgt kategorisieren:

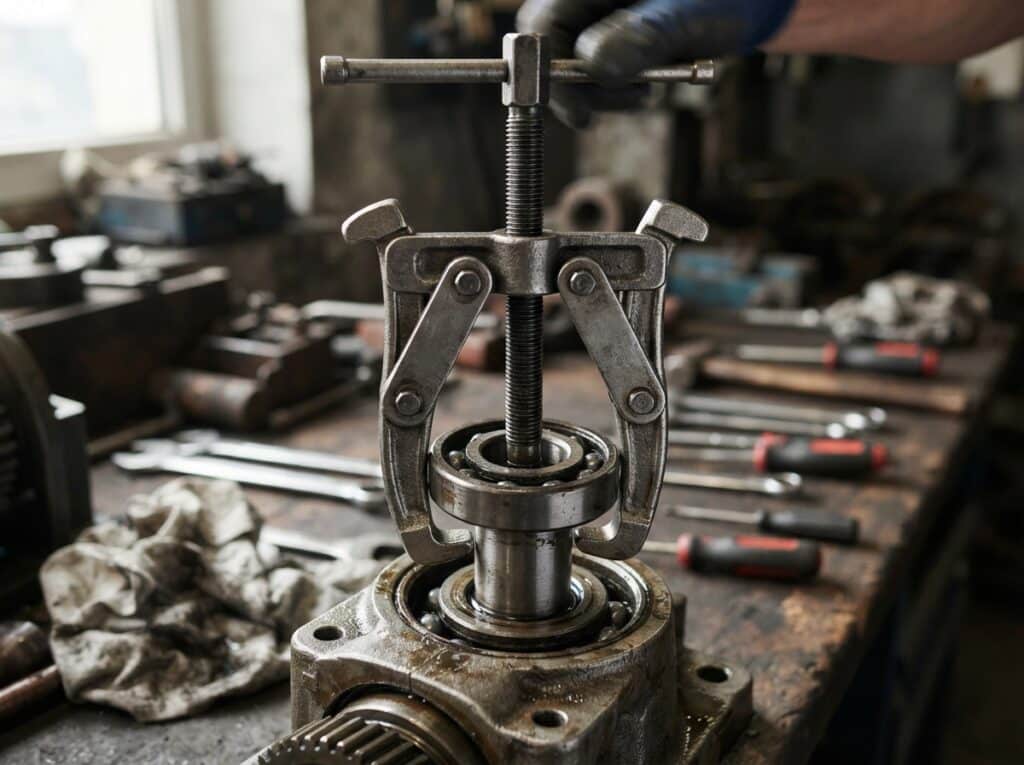

- Zweibeinige Abzieher: Dies sind die einfachsten und oft kostengünstigsten Abzieher. Sie eignen sich gut für Anwendungen, bei denen ein gleichmäßiger Zug auf den Außenring des Lagers möglich ist. Die beiden Arme greifen um das Lager.
- Dreibeinige Abzieher: Mit drei Armen bieten diese eine noch gleichmäßigere Kraftverteilung und mehr Stabilität, was besonders bei größeren oder schwergängigeren Lagern vorteilhaft ist. Sie sind vielseitig einsetzbar und reduzieren das Risiko, das Lager oder das Gehäuse zu verkannten oder zu beschädigen.
- Innenabzieher: Diese sind speziell dafür konzipiert, Lager zu entfernen, bei denen kein Zugang zum Außenring besteht. Sie werden im Inneren des Lagerrings angesetzt und ziehen das Lager von innen heraus. Dies ist oft bei Lagern der Fall, die auf Wellen gepresst sind.
- Kombinationsabzieher: Viele Werkzeuge vereinen die Funktionen von zwei- und dreibeinigen Abziehern oder bieten die Möglichkeit, sowohl von innen als auch von außen anzusetzen. Dies erhöht die Flexibilität erheblich.
- Spezialabzieher: Für bestimmte Fahrzeugmodelle oder industrielle Anwendungen gibt es Abzieher mit spezifisch geformten Greifarmen oder Adapter, um perfekt auf das jeweilige Bauteil abgestimmt zu sein.
Wie ein Kugellager-Abzieher funktioniert
Das Grundprinzip eines Kugellager-Abziehers ist die Umwandlung einer Drehbewegung in eine lineare Auszugskraft. Der Prozess gestaltet sich in der Regel wie folgt:
- Positionierung: Die Greifarme des Abziehers werden so positioniert, dass sie das Kugellager sicher umfassen. Bei zweibeinigen und dreibeinigen Abziehern greifen die Arme den Außenring des Lagers. Bei Innenabziehern werden die Haken in die Laufbahn des Innenrings eingeführt.
- Ansetzen der Zugschraube: Die zentrale Zugschraube des Abziehers wird auf einer zentralen Spindel oder direkt auf der Welle positioniert, auf der das Lager sitzt.
- Spannen: Durch das Drehen der Zugschraube (oft mit einem Ringschlüssel oder einer Ratsche) wird die Spindel nach unten bewegt. Da die Greifarme fest am Lager positioniert sind, entsteht eine starke Zugkraft, die das Lager aus seiner Aufnahme presst.
- Gleichmäßige Kraftverteilung: Bei dreibeinigen Abziehern wird die Kraft über die drei Arme gleichmäßig verteilt, was ein Verkannten des Lagers minimiert.
Auswahl des richtigen Kugellager-Abziehers
Die Wahl des passenden Kugellager-Abziehers hängt von mehreren Faktoren ab, die du bei deiner Entscheidung berücksichtigen solltest, um Beschädigungen zu vermeiden und die Arbeit effizient zu gestalten.
Faktoren für die Auswahl
- Größe des Kugellagers: Miss den Außendurchmesser des zu entfernenden Kugellagers sowie die Tiefe, in der es sitzt. Wähle einen Abzieher, dessen Greifarme für diese Dimensionen ausgelegt sind und dessen Spannbereich ausreicht.
- Einbauart und Platzverhältnisse: Ist das Lager auf einer Welle gepresst oder in einem Gehäuse montiert? Ist viel Platz um das Lager herum oder ist es sehr eng verbaut? Für enge Platzverhältnisse sind oft zweibeinige Abzieher mit schmalen Profilen oder spezielle Innenabzieher die bessere Wahl. Wenn du gut an den Außenring herankommst und Stabilität wichtig ist, ist ein dreibeiniger Abzieher oft ideal.
- Material und Belastbarkeit: Achte auf die Qualität des Materials, aus dem der Abzieher gefertigt ist. Gehärteter Stahl ist Standard für Langlebigkeit und Widerstandsfähigkeit gegenüber hohen Kräften. Überlege, wie stark das Lager verpresst ist, und wähle entsprechend einen robusten Abzieher.
- Art des Projekts: Bist du ein Hobby-Schrauber oder ein Profi, der täglich mit solchen Aufgaben konfrontiert wird? Für gelegentliche Einsätze reicht oft ein einfacheres Modell, während professionelle Anwender auf hochwertige, vielseitige und langlebige Werkzeuge setzen sollten.
- Zusatzfunktionen: Manche Abzieher bieten die Möglichkeit, die Arme in der Länge zu verstellen oder zu drehen, um sich besser an verschiedene Geometrien anzupassen.
Übersicht der Abzieher-Typen und ihrer Eigenschaften
| Abzieher-Typ | Vorteile | Nachteile | Typische Anwendung |
|---|---|---|---|
| Zweibeiniger Abzieher | Kompakt, oft günstig, gut für mittlere Lager und gute Zugänglichkeit zum Außenring | Kann bei ungleichmäßiger Kraftverteilung das Lager verkanten, weniger stabil bei großen Lagern | Radlager an Fahrrädern, kleinere Lager in Maschinen |
| Dreibeiniger Abzieher | Hohe Stabilität, gleichmäßige Kraftverteilung, reduziert Risiko von Beschädigungen | Benötigt mehr Platz, oft etwas teurer | Radnabenlager, Lager in Getrieben, größere industrielle Lager |
| Innenabzieher | Ideal, wenn Außenring nicht zugänglich ist, entfernt Lager auf Wellen | Erfordert präzises Ansetzen der Haken, kann bei falscher Anwendung Beschädigungen verursachen | Getriebelager, Lager in Werkzeugmaschinen, wo kein Zugang zum Außenring besteht |
| Kombinationsabzieher | Hohe Flexibilität, deckt viele Anwendungsszenarien ab | Kann komplexer in der Handhabung sein, oft teurer | Kfz-Werkstätten, allgemeine mechanische Reparaturen |
Wichtige Überlegungen bei der Anwendung
Die korrekte Anwendung eines Kugellager-Abziehers ist entscheidend, um sowohl das Lager als auch die umliegenden Komponenten zu schützen. Befolge immer die Anweisungen des Herstellers deines spezifischen Abziehers und beachte die folgenden allgemeinen Hinweise:
- Vorbereitung: Reinige die Bereiche um das Lager herum gründlich. Entferne Schmutz und Rost, der den Auszug erschweren oder den Abzieher beschädigen könnte. Manchmal kann das vorsichtige Erwärmen des Gehäuses (nicht des Lagers selbst) helfen, die Passung zu lockern.
- Sicheres Ansetzen: Stelle sicher, dass die Greifarme des Abziehers fest und zentriert am Lager anliegen. Ein verrutschter Abzieher kann das Lager, das Gehäuse oder die Welle beschädigen.
- Gleichmäßiges Anziehen: Drehe die Zugschraube langsam und gleichmäßig. Achte auf Anzeichen von Verkanten oder übermäßiger Belastung. Wenn es sehr schwer geht, stoppe und prüfe die Position des Abziehers.
- Schutz: Bei manchen Arbeiten kann es ratsam sein, zusätzliche Schutzmaßnahmen zu treffen, insbesondere wenn es um empfindliche Teile geht.
- Schmierstoffe: Ein Tropfen Rostlöser oder ein spezielles Trennmittel kann Wunder wirken, wenn ein Lager besonders festsitzt. Lass es kurz einwirken, bevor du mit dem Abziehen beginnst.
Das sind die neuesten Kugellagerabzieher Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager-Abziehern: Arten, Funktion und Auswahl
Kann ich ein Kugellager mit Hausmitteln abziehen?
Während es verlockend sein mag, auf improvisierte Werkzeuge zurückzugreifen, ist dies in den meisten Fällen nicht empfehlenswert. Hammer, Meißel oder Zangen können das Kugellager, die Welle oder das Gehäuse leicht beschädigen, was zu teuren Reparaturen führen kann. Ein spezieller Kugellager-Abzieher ist so konzipiert, dass er die Kraft gleichmäßig verteilt und die Komponenten schont.
Wie weiß ich, welchen Abzieher ich brauche, wenn ich den Außendurchmesser des Lagers nicht messen kann?
Wenn du keinen direkten Zugang zu Messwerkzeugen hast, versuche, die Art des Geräts oder der Maschine zu identifizieren, aus der das Lager stammt (z.B. Fahrradnabe, Waschmaschine, Auto-Radlager). Oft gibt es spezifische Satzgrößen oder bekannte Lagerdimensionen für diese Anwendungen. Online-Foren oder technische Handbücher können hier wertvolle Hinweise liefern.
Was ist der Unterschied zwischen einem Innen- und einem Außenabzieher?
Ein Außenabzieher (zwei- oder dreibeinig) greift den Außenring des Kugellagers und zieht es von außen nach außen. Ein Innenabzieher hingegen wird im Inneren des Lagerrings angesetzt, oft durch Haken, die in die Laufbahn greifen, und zieht das Lager von innen heraus. Innenabzieher sind unerlässlich, wenn das Lager fest auf einer Welle sitzt und kein Zugang zum Außenring besteht.
Ist es normal, dass das Abziehen eines Kugellagers viel Kraft erfordert?
Ja, das ist oft der Fall. Kugellager werden bewusst fest verpresst, um eine sichere und vibrationsfreie Funktion zu gewährleisten. Korrosion, Schmutz und die Zeit können den Auszug zusätzlich erschweren. Die richtige Wahl des Abziehers und gegebenenfalls die Anwendung von Rostlösern oder leichter Wärme am Gehäuse können den Vorgang erleichtern.
Brauche ich als Hobbyschrauber wirklich einen professionellen Kugellager-Abzieher?
Für gelegentliche Arbeiten an Fahrrädern oder kleinen Maschinen kann ein einfaches, aber qualitativ hochwertiges Zweibein- oder Dreibein-Set oft ausreichen. Wenn du jedoch regelmäßig an Fahrzeugen oder komplexeren Maschinen arbeitest, wird sich die Investition in einen vielseitigen und robusten Abzieher schnell auszahlen, da er dir Zeit spart, Frustration vermeidet und Schäden an deinen Werkstücken verhindert.
Welche Materialien werden üblicherweise für Kugellager-Abzieher verwendet und warum?
Die meisten hochwertigen Kugellager-Abzieher sind aus gehärtetem Chrom-Vanadium-Stahl oder Werkzeugstahl gefertigt. Diese Materialien bieten eine hohe Festigkeit, Widerstandsfähigkeit gegen Verschleiß und Korrosion und sind in der Lage, die hohen Kräfte aufzunehmen, die beim Abziehen festsitzender Lager auftreten können, ohne sich zu verformen oder zu brechen.
Gibt es spezielle Abzieher für bestimmte Fahrzeugmarken oder -modelle?
Ja, insbesondere im Kfz-Bereich gibt es spezialisierte Abzieher, die auf die spezifischen Dimensionen und Bauweisen von Radnabenlagern, Getriebelagern oder anderen Komponenten bestimmter Fahrzeugmarken und -modelle zugeschnitten sind. Diese Spezialwerkzeuge erleichtern den Ausbau erheblich und minimieren das Risiko von Beschädigungen, da sie perfekt passen.
