Unebene Böden stellen für Deine Maschinen und Gestelle eine ständige Herausforderung dar und können zu Vibrationen, Instabilität und sogar zu Schäden führen. Gelenkstellfüße bieten hier eine intelligente Lösung, um Deine Ausrüstung sicher und präzise auszurichten und so die Leistung und Lebensdauer zu maximieren.
Das sind die beliebtesten Gelenkfuß Produkte
Die Notwendigkeit von Gelenkstellfüßen bei unebenen Aufstellflächen
In industriellen Umgebungen, Werkstätten oder auch Laboren sind makellose, ebene Aufstellflächen oft eine Illusion. Ob durch Setzungen des Gebäudes, ungleichmäßigen Untergrund oder einfach durch die Beschaffenheit des Bodens selbst – Unebenheiten sind allgegenwärtig. Diese scheinbar kleinen Abweichungen können jedoch erhebliche negative Auswirkungen auf Deine Maschinen und Gestelle haben.
Wenn eine Maschine auf einem unebenen Untergrund steht, ist sie nicht mehr stabil. Dies kann zu erhöhten Vibrationen führen, die nicht nur die Präzision der Maschine beeinträchtigen, sondern auch den Verschleiß von Bauteilen beschleunigen. Sensible Geräte wie Messinstrumente oder CNC-Maschinen können unzuverlässige Ergebnisse liefern, wenn sie nicht absolut waagerecht aufgestellt sind. Zudem kann eine ungleichmäßige Lastverteilung die Struktur des Gestells überlasten und zu Verformungen oder gar Brüchen führen.
Gelenkstellfüße sind speziell dafür entwickelt, diese Problematik zu lösen. Sie ermöglichen Dir, jede einzelne Maschine oder jedes Gestell individuell und präzise auszurichten, unabhängig von den Beschaffenheiten des Bodens. Dies gewährleistet, dass Deine Ausrüstung sicher steht, optimal funktioniert und vor vorzeitigem Verschleiß geschützt ist.
Funktionsweise und Aufbau von Gelenkstellfüßen
Das Kernprinzip eines Gelenkstellfußes liegt in seiner Fähigkeit, sich an verschiedene Winkel anzupassen. Im Gegensatz zu starren Füßen, die eine ebene Auflagefläche erfordern, verfügen Gelenkstellfüße über ein Gelenk, das eine gewisse Bewegungsfreiheit ermöglicht. Dieses Gelenk erlaubt es dem Fuß, sich dem Untergrund anzupassen, während die Stellschraube die eigentliche Höhenverstellung vornimmt.
Ein typischer Gelenkstellfuß besteht aus mehreren Hauptkomponenten:
- Basisplatte/Fuß: Dies ist der Teil, der direkten Kontakt mit dem Boden hat. Oft ist er aus Gummi oder einem anderen stoßdämpfenden Material gefertigt, um Vibrationen zu minimieren und Schlupf zu verhindern.
- Gelenkmechanismus: Dieser ermöglicht die Winkelverstellung. Häufig handelt es sich um eine Kugelgelenk-Konstruktion, die eine dreidimensionale Anpassung erlaubt.
- Gewindeschaft: Ein robuster Schaft, der fest mit der Maschine oder dem Gestell verbunden ist und die Verbindung zum Gelenk und zur Stellschraube herstellt.

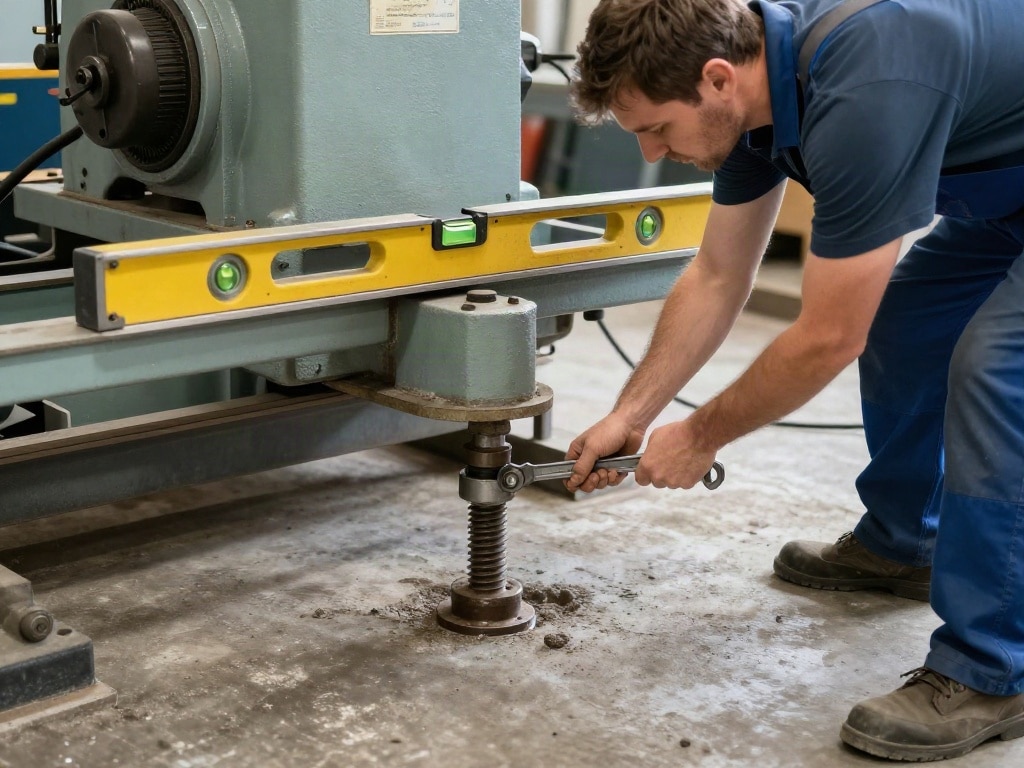

- Stellschraube: Dies ist das Element, mit dem Du die Höhe des Fußes feinjustierst. Durch Drehen der Schraube wird der Fuß angehoben oder abgesenkt, um die gewünschte Nivellierung zu erreichen.
Die Kombination aus Gelenk und Stellmechanismus macht Gelenkstellfüße zu einer äußerst flexiblen und effektiven Lösung. Du kannst die Maschine oder das Gestell auf die gewünschte Höhe bringen und gleichzeitig sicherstellen, dass alle Füße festen Kontakt mit dem Boden haben, selbst wenn dieser uneben ist.
Vorteile von Gelenkstellfüßen im Detail
Die Implementierung von Gelenkstellfüßen bietet eine Vielzahl von Vorteilen, die sich direkt auf die Effizienz, Sicherheit und Langlebigkeit Deiner industriellen Ausrüstung auswirken.
Verbesserte Stabilität und Sicherheit
Der offensichtlichste Vorteil ist die drastisch erhöhte Stabilität. Wenn alle Füße festen Bodenkontakt haben, steht die Maschine oder das Gestell sicher und sicher. Dies minimiert das Risiko des Umkippens, insbesondere bei höheren oder schmalen Konstruktionen. Für Maschinen, die während des Betriebs Vibrationen erzeugen, wie zum Beispiel Drehmaschinen oder Kompressoren, reduziert die stabile Basis die Übertragung dieser Vibrationen auf den Boden erheblich, was zu einer ruhigeren Arbeitsumgebung und einer geringeren Belastung des Fundaments führt.
Reduzierung von Vibrationen und Geräuschen
Unebenheiten im Boden führen oft dazu, dass eine Maschine auf nur wenigen Auflagepunkten „wackelt“. Dies erzeugt unnötige Vibrationen, die sich durch das gesamte Gebäude ausbreiten und sowohl die Akustik als auch die Präzision beeinträchtigen können. Gelenkstellfüße mit ihren stoßdämpfenden Basen und der Fähigkeit, sich perfekt an den Untergrund anzupassen, schlucken diese Vibrationen und reduzieren so die Lärmbelästigung und unerwünschte mechanische Schwingungen.
Erhöhung der Präzision und Genauigkeit
Für präzisionskritische Anwendungen, wie sie in der Messtechnik, der Mikroelektronikfertigung oder der pharmazeutischen Industrie vorkommen, ist eine exakte Ausrichtung unerlässlich. Bereits kleinste Neigungen können die Messergebnisse verfälschen oder die Genauigkeit von Bearbeitungsprozessen beeinträchtigen. Gelenkstellfüße ermöglichen eine millimetergenaue Nivellierung, sodass Du sicher sein kannst, dass Deine Ausrüstung im optimalen Zustand arbeitet.
Schutz vor Bodenschäden
Starre, schlecht ausgerichtete Maschinen können punktuelle Druckspitzen auf den Boden verursachen, insbesondere auf empfindlichen Oberflächen wie Epoxidharz oder Fliesen. Dies kann zu Rissen, Absplitterungen oder Verformungen führen. Gelenkstellfüße verteilen die Last gleichmäßiger über eine größere Fläche, und die gummierten oder kunststoffummantelten Basen verhindern Kratzer und Abrieb.
Längere Lebensdauer der Maschine und des Gestells
Die ständige Belastung durch Vibrationen und ungleichmäßige Druckverteilung beansprucht die mechanischen Komponenten einer Maschine übermäßig. Lager, Antriebsriemen und andere bewegliche Teile verschleißen schneller. Durch die stabile und vibrationsarme Aufstellung mit Gelenkstellfüßen wird dieser vorzeitige Verschleiß vermieden, was die Lebensdauer Deiner Maschinen und Gestelle signifikant verlängert und Wartungskosten reduziert.
Flexibilität bei der Aufstellung
Gelenkstellfüße bieten Dir maximale Flexibilität bei der Platzierung Deiner Maschinen. Du bist nicht mehr an die perfekten Stellen im Raum gebunden, sondern kannst Deine Ausrüstung dort aufstellen, wo sie operativ am sinnvollsten ist. Dies ist besonders wertvoll in dynamischen Produktionsumgebungen, wo sich Layouts häufig ändern müssen.
Einfache Installation und Anpassung
Die Montage von Gelenkstellfüßen ist in der Regel unkompliziert. Sie werden anstelle der vorhandenen festen Füße montiert oder direkt in die dafür vorgesehenen Gewindebohrungen des Gestells eingeschraubt. Die anschließende Nivellierung erfolgt schnell und einfach durch Drehen der Stellschrauben, oft mit einem einfachen Schraubenschlüssel oder Inbusschlüssel.
Auswahlkriterien für den richtigen Gelenkstellfuß
Die Auswahl des passenden Gelenkstellfußes hängt von mehreren Faktoren ab, um eine optimale Funktion und Langlebigkeit zu gewährleisten.
Tragfähigkeit
Dies ist das wichtigste Kriterium. Du musst die maximale Last ermitteln, die jeder einzelne Fuß tragen muss. Diese ergibt sich aus dem Gesamtgewicht der Maschine oder des Gestells geteilt durch die Anzahl der Stellfüße. Wähle einen Gelenkstellfuß mit einer Tragfähigkeit, die deutlich über dem berechneten Wert liegt, um eine ausreichende Sicherheitsreserve zu gewährleisten.
Umgebungsbedingungen
Berücksichtige die Umgebungsbedingungen am Aufstellort. Sind extreme Temperaturen, Feuchtigkeit, aggressive Chemikalien oder Öl vorhanden? Wähle dann Materialien, die diesen Bedingungen standhalten. Edelstahl ist beispielsweise korrosionsbeständiger als verzinkter Stahl. Gummi- oder PU-Auflagen können je nach Medium resistenter sein.
Gewindeart und -größe
Stelle sicher, dass das Gewinde des Gelenkstellfußes mit den Befestigungspunkten Deiner Maschine oder Deines Gestells kompatibel ist. Achte auf metrische oder zöllige Gewinde sowie auf die richtige Gewindegröße (Durchmesser und Steigung).
Art des Gelenks
Die meisten Gelenkstellfüße verwenden Kugelgelenke für eine hohe Flexibilität. Für Anwendungen, die nur eine geringe Winkelverstellung benötigen, könnten einfachere Gelenkkonstruktionen ausreichen. Die Bewegungsfreiheit des Gelenks sollte ausreichend sein, um die Unebenheiten des Bodens auszugleichen.
Material der Auflagefläche
Die Auflagefläche des Fußes spielt eine wichtige Rolle bei der Vibrationsdämpfung und dem Schutz des Bodens. Gummi (NR, NBR, EPDM) bietet gute Dämpfungseigenschaften und Rutschfestigkeit. Polyurethan (PU) ist oft abriebfester und chemikalienbeständiger. Für rein statische Anwendungen oder sehr hohe Lasten können auch Vollmetallfüße verwendet werden, die jedoch weniger dämpfen.
Spezialausführungen
Für spezielle Anforderungen gibt es Gelenkstellfüße mit zusätzlichen Funktionen, wie z.B. Feststellbremsen, Schmutzschutzkappen oder antistatischen Eigenschaften. Prüfe, ob solche zusätzlichen Merkmale für Deine Anwendung relevant sind.
Tabelle: Vergleich von Gelenkstellfüßen mit anderen Nivellierlösungen
| Merkmal | Gelenkstellfüße | Starre Stellfüße | Vibrationsdämpfende Platten | Bodenunebenheiten-Ausgleich |
|---|---|---|---|---|
| Anpassungsfähigkeit an unebenen Boden | Sehr hoch (durch Gelenkmechanismus) | Gering (erfordert ebenen Untergrund) | Mittel (kann leichte Unebenheiten ausgleichen) | Niedrig (primär zur Vibrationsreduktion auf ebenem Boden) |
| Präzisionsnivellierung | Sehr hoch | Hoch (auf ebenem Boden) | Mittel | Niedrig |
| Vibrationsdämpfung | Gut bis sehr gut (abhängig von Material der Auflage) | Gering | Sehr gut | Sehr gut |
| Kraftverteilung auf den Boden | Gut (durch Anpassung) | Schlecht (punktuelle Belastung) | Sehr gut | Sehr gut |
| Schutz vor Bodenschäden | Gut | Schlecht | Sehr gut | Sehr gut |
| Montageaufwand | Mittel | Einfach | Einfach | Einfach |
| Anwendungsbereiche | Industriemaschinen, Gestelle, Werkbänke, Präzisionsgeräte auf variablen Untergründen | Leichte Maschinen, Möbel auf festen, ebenen Böden | Hochpräzisionsmaschinen, empfindliche Geräte, wo Bodenvibrationen minimiert werden müssen | Schwerpunkt auf Vibrationsisolierung, nicht primär Nivellierung |
Praktische Anwendungsszenarien
Gelenkstellfüße finden in einer Vielzahl von Branchen und Anwendungen Einsatz. Hier sind einige typische Beispiele, bei denen sie ihre Stärken voll ausspielen:
- Produktionsmaschinen: Ob Drehmaschinen, Fräsmaschinen, Stanzen oder Schweißanlagen – alle profitieren von einer stabilen, perfekt ausgerichteten Basis, um Präzision zu gewährleisten und Verschleiß zu minimieren.
- Präzisionsinstrumente: Messgeräte, Prüfstände, Laborwaagen und optische Geräte erfordern oft eine absolute horizontale Ausrichtung, um genaue und reproduzierbare Ergebnisse zu liefern.
- Montagebänder und Förderanlagen: Eine gleichmäßige Höhe und Stabilität sind entscheidend für den reibungslosen Materialfluss.
- Regalsysteme und Lagergestelle: Besonders bei hohen oder kritischen Lageranwendungen sorgt die korrekte Ausrichtung für Stabilität und Sicherheit.
- Werkbänke und Arbeitsplätze: Eine ergonomische und stabile Arbeitsfläche ist essenziell für die Effizienz und Gesundheit der Mitarbeiter.
- Verpackungsmaschinen: Die präzise Positionierung von Maschinen, die mit hohen Geschwindigkeiten arbeiten, ist entscheidend für die Qualität der Verpackung.
- Druckmaschinen: Ob im Offset- oder Digitaldruck, eine exakte Ausrichtung ist für die Druckqualität unerlässlich.
Das sind die neuesten Gelenkfuß Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Gelenkstellfüße für Maschinen und Gestelle: Vorteile bei unebenen Aufstellflächen
Was ist der Hauptvorteil von Gelenkstellfüßen gegenüber starren Füßen?
Der Hauptvorteil von Gelenkstellfüßen liegt in ihrer Fähigkeit, sich automatisch an unebene oder schräge Aufstellflächen anzupassen. Starre Füße erfordern hingegen einen perfekt ebenen Untergrund, um eine gleichmäßige Lastverteilung und Stabilität zu gewährleisten.
Wie bestimme ich die benötigte Tragfähigkeit des Gelenkstellfußes?
Die benötigte Tragfähigkeit ermittelst Du, indem Du das Gesamtgewicht Deiner Maschine oder Deines Gestells durch die Anzahl der Stellfüße teilst. Es ist ratsam, einen Stellfuß mit einer mindestens 25% höheren Tragfähigkeit zu wählen, um eine ausreichende Sicherheitsreserve zu haben.
Können Gelenkstellfüße auch zur Reduzierung von Vibrationen eingesetzt werden?
Ja, Gelenkstellfüße tragen zur Vibrationsreduktion bei, insbesondere wenn sie über eine dämpfende Auflagefläche wie Gummi oder PU verfügen. Durch die perfekte Anpassung an den Untergrund wird ein „Wackeln“ der Maschine vermieden, was die Übertragung von Vibrationen reduziert. Für eine maximale Vibrationsisolierung sind jedoch oft spezielle Dämpfungsplatten erforderlich.
Welche Materialien sind für Gelenkstellfüße in aggressiven Umgebungen am besten geeignet?
In chemisch aggressiven Umgebungen oder bei Kontakt mit Ölen und Fetten sind Gelenkstellfüße aus Edelstahl oder hochbeständigen Kunststoffen wie Polyamid oder speziellen PU-Varianten zu empfehlen. Auch die Wahl des Materials der Auflagefläche ist entscheidend; manche Gummisorten oder PU-Typen sind resistenter als andere.
Müssen Gelenkstellfüße regelmäßig gewartet werden?
Gelenkstellfüße sind in der Regel wartungsarm. Eine regelmäßige Sichtprüfung auf Verschleiß, Beschädigungen oder eine Lockerung des Gewindes ist jedoch ratsam. Bei Bedarf können die Stellschrauben nachgezogen und die Auflageflächen gereinigt werden, um ihre Funktion zu erhalten.
Wie viel Winkelverstellung bieten Gelenkstellfüße typischerweise?
Die Winkelverstellung variiert je nach Hersteller und Modell, aber viele Gelenkstellfüße mit Kugelgelenk können eine Neigung von bis zu 5-15 Grad in jede Richtung ausgleichen. Dies ist in den meisten industriellen Anwendungen ausreichend, um signifikante Bodenunebenheiten zu kompensieren.
Sind Gelenkstellfüße für den Außeneinsatz geeignet?
Ja, Gelenkstellfüße sind auch für den Außeneinsatz geeignet, sofern die Materialien wetterbeständig sind. Viele Modelle aus Edelstahl mit korrosionsbeständigen Gelenken und witterungsresistenten Auflageflächen sind für den Außenbereich konzipiert. Achte auf spezielle Ausführungen mit erhöhter Schutzart (z.B. gegen Feuchtigkeit und Staub).
