Für die sichere und stabile Montage von Transportrollen auf verschiedenen Untergründen sind Befestigungsplatten unerlässlich. Die korrekte Auswahl der Maße und Lochbilder gewährleistet eine optimale Lastenverteilung und verhindert frühzeitige Materialermüdung oder Beschädigungen.
Das sind die beliebtesten Befestigungsplatte Produkte
Grundlagen von Befestigungsplatten für Transportrollen

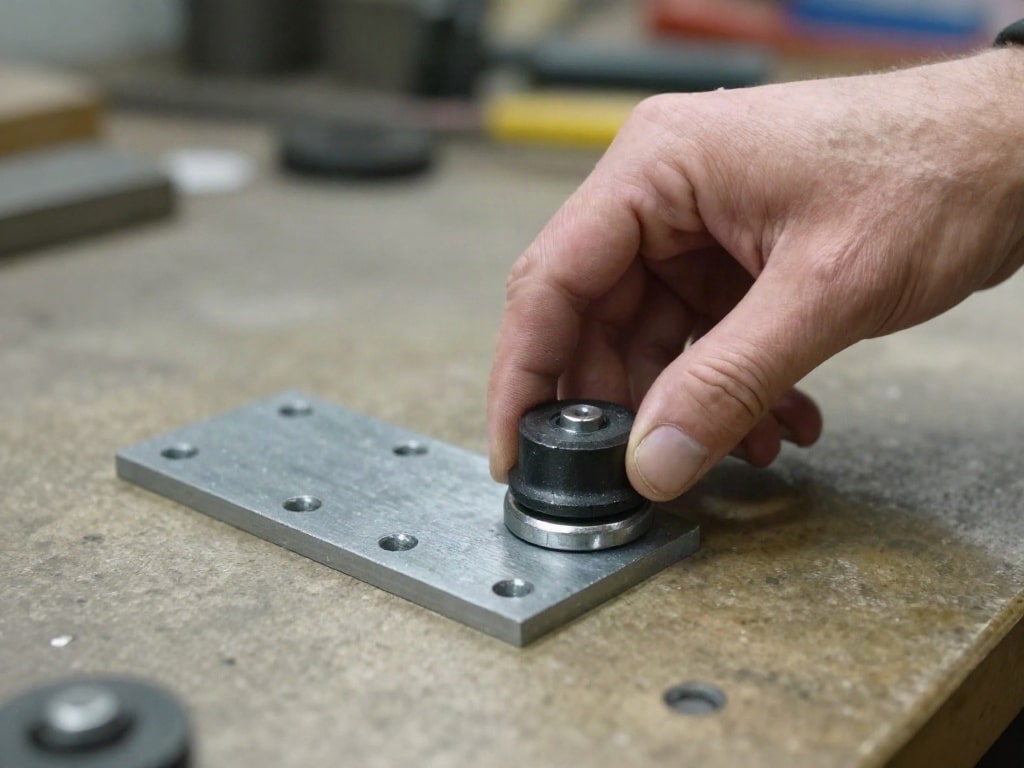

Befestigungsplatten dienen als Schnittstelle zwischen der Transportrolle und der zu tragenden Konstruktion. Sie verteilen die auf die Rolle wirkenden Kräfte auf eine größere Fläche, was für die Langlebigkeit und Sicherheit des Gesamtsystems entscheidend ist. Die Wahl der richtigen Platte hängt maßgeblich von der Art der Rolle, der zu erwartenden Belastung, den Umgebungsbedingungen und der Beschaffenheit der Montagefläche ab.
Materialien und ihre Eigenschaften
Die gebräuchlichsten Materialien für Befestigungsplatten sind Stahl und Edelstahl. Stahlplatten sind kostengünstig und robust, eignen sich aber für feuchte oder korrosive Umgebungen weniger. Edelstahlplatten bieten hervorragende Korrosionsbeständigkeit und sind daher ideal für den Einsatz in aggressiven Umgebungen oder dort, wo Hygiene eine Rolle spielt, wie beispielsweise in der Lebensmittelindustrie. Geringere Qualität oder spezielle Ausführungen können auch aus Aluminium oder verzinktem Stahl gefertigt sein, die jeweils spezifische Vor- und Nachteile in Bezug auf Gewicht, Festigkeit und Korrosionsschutz aufweisen.
Konstruktionsformen von Befestigungsplatten
Grundsätzlich lassen sich Befestigungsplatten in mehrere Hauptkategorien einteilen, basierend auf ihrer Form und Montageart:
- Platten mit angeschweißtem Gewindebolzen: Diese Platten werden fest mit der Rolle verbunden und verfügen über einen Gewindebolzen zur direkten Verschraubung in ein Bohrloch mit Innengewinde oder eine geeignete Mutter.
- Platten mit vier Schraubenlöchern: Dies ist die gängigste Form. Die Platte wird direkt auf die Montagefläche geschraubt, und die Transportrolle wird anschließend mit separaten Schrauben an der Platte befestigt.
- Schwenkplatten: Diese sind oft mit einer Gelenkkonstruktion versehen, die es der Rolle ermöglicht, sich in verschiedene Richtungen zu bewegen oder zu schwenken. Die Befestigungsplatte selbst wird hierbei fest montiert.
- Spezialplatten: Für besondere Anwendungen gibt es Platten mit integrierten Lagerungen, Bremsmechanismen oder zusätzlichen Funktionen.
Maße von Befestigungsplatten: Die entscheidenden Dimensionen
Die Maße einer Befestigungsplatte sind kritisch für die passende Integration in Ihr System und die Gewährleistung ausreichender Stabilität. Sie umfassen in der Regel die Außenabmessungen, die Dicke des Materials und die Abmessungen der Befestigungslöcher.
Außenabmessungen und Materialstärke
Die Länge und Breite der Platte bestimmen die Auflagefläche und somit die Lastverteilung. Größere Platten können höhere Lasten aufnehmen und verteilen diese über einen größeren Bereich, was besonders bei weichen Untergründen vorteilhaft ist. Die Materialstärke ist ebenso ausschlaggebend für die Tragfähigkeit und Steifigkeit der Platte. Eine zu dünne Platte kann sich unter Last verbiegen oder brechen, während eine überdimensionierte Platte unnötiges Gewicht und Kosten verursacht. Typische Maße für die Außenabmessungen reichen von wenigen Zentimetern bis hin zu über 20 Zentimetern, abhängig von der Größe und dem Anwendungsbereich der Transportrolle.
Abmessungen der Befestigungslöcher
Die Größe und Anordnung der Löcher zur Befestigung der Rolle sowie die Löcher zur Montage der Platte selbst sind von zentraler Bedeutung. Der Durchmesser der Löcher muss auf die verwendeten Schrauben oder Bolzen abgestimmt sein. Die exakte Positionierung der Löcher im Lochbild ist für die korrekte Ausrichtung der Rolle unerlässlich.
Lochbilder: Standardisierung und Anpassung
Das Lochbild einer Befestigungsplatte bezieht sich auf die Anordnung, Größe und den Abstand der Bohrlöcher. Es gibt sowohl standardisierte Lochbilder als auch die Möglichkeit zur individuellen Anpassung.
Standard-Lochbilder für Transportrollen
Viele Hersteller von Transportrollen und Befestigungsplatten verwenden standardisierte Lochbilder, um die Kompatibilität zwischen verschiedenen Produkten zu gewährleisten. Dies erleichtert die Nachrüstung oder den Austausch von Rollen und Platten erheblich. Zu den gängigsten Standards gehören:
- Europäische Normen: Insbesondere im industriellen Bereich gibt es etablierte Lochbilder, die sich an den Abmessungen der Rollenfüße orientieren.
- Herstellerspezifische Standards: Große Hersteller von Transportkomponenten definieren oft eigene Lochbilder, die auf ihre Produktlinien zugeschnitten sind.
Die Kenntnis dieser Standards ist entscheidend, wenn Sie Komponenten verschiedener Hersteller kombinieren möchten oder wenn eine bestimmte DIN-Norm eingehalten werden muss. Oft finden Sie die Lochbildangaben in den technischen Datenblättern der Produkte.
Sonderanfertigungen und individuelle Lochbilder
Wenn ein Standard-Lochbild nicht Ihren Anforderungen entspricht, ist eine Sonderanfertigung die Lösung. Dies kann notwendig sein, wenn:
- Existierende Montagepunkte: Sie müssen vorhandene Bohrlöcher in einer Maschine oder einem Gestell nutzen, die nicht den Standardmaßen entsprechen.
- Spezielle Lastverteilung: Eine ungleiche Lastverteilung erfordert eine angepasste Lochung, um die Stabilität zu maximieren.
- Raumsparende Montage: Eine kompaktere Anordnung der Löcher kann in beengten Verhältnissen erforderlich sein.
Bei Sonderanfertigungen ist es wichtig, präzise Maße (Abstand der Lochmitten, Durchmesser der Löcher, Position relativ zur Rollenmitte) anzugeben. Ein Zeichenblatt oder eine technische Zeichnung sind hierbei unerlässlich.
Wichtige Aspekte des Lochbildes:
- Lochabstand (Achsmaß): Der Abstand zwischen den Mittelpunkten benachbarter Löcher ist entscheidend für die Zentrierung und Stabilität.
- Lochdurchmesser: Muss passend zu den Befestigungsschrauben gewählt werden, mit ausreichend Spielraum für einfache Montage.
- Position der Löcher: Eine symmetrische Anordnung gewährleistet eine gleichmäßige Lastverteilung.
- Anzahl der Löcher: Üblicherweise vier Löcher, bei sehr großen Rollen oder speziellen Anforderungen auch mehr.
Auswahl der richtigen Befestigungsplatte: Ein Leitfaden
Die Auswahl der passenden Befestigungsplatte erfordert die Berücksichtigung verschiedener Faktoren. Ein systematischer Ansatz hilft Ihnen, Fehlkäufe zu vermeiden und die optimale Lösung für Ihre Anwendung zu finden.
Schritt-für-Schritt-Auswahlprozess
1. Identifizieren Sie die Transportrolle: Welche Art von Rolle verwenden Sie? (z.B. Bockrolle, Lenkrolle, Schwerlastrolle). Die technischen Daten der Rolle geben Aufschluss über die benötigte Plattenstärke und Lochbildkompatibilität.
2. Bestimmen Sie die maximale Last: Wie hoch ist die maximale dynamische und statische Last, die auf die Rolle und somit auf die Befestigungsplatte wirken wird? Berücksichtigen Sie auch Stoßbelastungen oder dynamische Kräfte während des Transports.
3. Bewerten Sie die Umgebungsbedingungen: Wird die Platte Korrosion, Feuchtigkeit, Chemikalien oder extremen Temperaturen ausgesetzt sein? Dies bestimmt die Materialwahl (z.B. Edelstahl für aggressive Umgebungen).
4. Prüfen Sie die Montagefläche: Aus welchem Material besteht die Unterkonstruktion (Stahl, Beton, Holz)? Ist sie stabil genug für die zu erwartenden Lasten? Die Beschaffenheit der Montagefläche beeinflusst die Wahl der Befestigungsmittel und potenziell auch die Größe der Platte zur Lastverteilung.
5. Vergleichen Sie Lochbilder und Maße: Stimmen die Lochbilder der verfügbaren Platten mit denen der Rolle und den Montagepunkten der Unterkonstruktion überein? Falls nicht, prüfen Sie die Möglichkeit von Sonderanfertigungen.
6. Berücksichtigen Sie zusätzliche Anforderungen: Benötigen Sie spezielle Features wie eine Bodenfreiheit, eine integrierte Bremse oder eine spezielle Oberflächenbehandlung?
Tabelle: Schlüsselfaktoren für die Auswahl
| Kategorie | Relevanz | Beispiele und Überlegungen |
|---|---|---|
| Rollenart und -größe | Grundlegende Kompatibilität | Standard- oder Schwerlastrollen, Durchmesser, Breite. Entsprechende Plattengröße und -stärke erforderlich. |
| Max. Belastbarkeit | Sicherheit und Langlebigkeit | Statische und dynamische Lasten, Stoßbelastungen. Materialstärke und Konstruktion der Platte müssen diesen Anforderungen genügen. |
| Umgebungsbedingungen | Korrosionsschutz und Haltbarkeit | Feuchtigkeit, Chemikalien, Temperaturen. Auswahl von Material (Stahl, Edelstahl, verzinkt). |
| Montagefläche | Stabilität und Befestigungssicherheit | Material (Stahl, Beton, Holz), Ebenheit, Tragfähigkeit. Wahl der passenden Schrauben und ggf. Dübel. |
| Lochbild und Maße | Passgenauigkeit und Ausrichtung | Standard vs. Sonderanfertigung, Lochabstand, Lochdurchmesser, Gesamtgröße der Platte. |
Spezifische Anwendungsfälle und Überlegungen
Die Wahl der richtigen Befestigungsplatte kann je nach Einsatzgebiet stark variieren. Hier einige Beispiele:
Schwerlastanwendungen
In Bereichen, wo sehr schwere Lasten bewegt werden müssen, sind Befestigungsplatten aus massivem Stahl oder Edelstahl mit hoher Materialstärke die erste Wahl. Das Lochbild muss präzise sein, um eine gleichmäßige Lastverteilung auf die robusten Schwerlastrollen zu gewährleisten. Oft sind hier zusätzliche Verstärkungen oder eine spezielle Konstruktion der Platte erforderlich. Die Befestigungsschrauben müssen ebenfalls entsprechend dimensioniert sein und über eine hohe Festigkeitsklasse verfügen.
Lebensmittelindustrie und Reinräume
Hygiene und Reinheit sind in diesen Sektoren von größter Bedeutung. Befestigungsplatten aus hochlegiertem Edelstahl sind hier Standard. Sie müssen leicht zu reinigen sein und dürfen keine Bereiche aufweisen, in denen sich Schmutz ansammeln kann. Glatte Oberflächen und abgerundete Kanten sind wichtig. Die Lochbilder sind oft so gestaltet, dass sie eine einfache und hygienische Montage der Rollen ermöglichen, ohne komplizierte Reinigungsprozeduren.
Außeneinsatz und feuchte Umgebungen
Bei Anwendungen im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit ist Korrosionsbeständigkeit entscheidend. Verzinkter Stahl kann eine kostengünstige Lösung sein, solange die Beschichtung intakt bleibt. Für eine längere Lebensdauer und höhere Sicherheit sind jedoch Edelstahlplatten die bessere Wahl. Spezielle Dichtungen zwischen Platte und Unterkonstruktion können zusätzlichen Schutz vor Feuchtigkeit bieten.
Das sind die neuesten Befestigungsplatte Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Befestigungsplatten für Transportrollen: Maße, Lochbilder und Auswahl
Was ist die Hauptfunktion einer Befestigungsplatte für Transportrollen?
Die Hauptfunktion einer Befestigungsplatte ist es, die Last, die auf eine Transportrolle wirkt, gleichmäßig auf die darunterliegende Montagefläche zu verteilen. Sie stabilisiert die Rolle, erhöht die Tragfähigkeit und schützt sowohl die Rolle als auch die Montageoberfläche vor Beschädigungen.
Wie wähle ich die richtige Größe der Befestigungsplatte?
Die Größe der Platte wird durch die Größe der Transportrolle, die zu erwartende maximale Belastung und die Beschaffenheit der Montagefläche bestimmt. Größere Platten verteilen die Last über eine größere Fläche, was besonders bei weicheren Materialien oder hohen Lasten vorteilhaft ist. Die Platte sollte mindestens so groß sein wie die Grundfläche der Rolle, idealerweise aber größer.
Welche Materialien eignen sich am besten für Befestigungsplatten?
Die gängigsten Materialien sind Stahl und Edelstahl. Stahl ist kostengünstig und robust, während Edelstahl eine ausgezeichnete Korrosionsbeständigkeit bietet und sich daher für feuchte oder aggressive Umgebungen eignet. Verzinkter Stahl ist eine Zwischenlösung, die zusätzlichen Korrosionsschutz bietet. Die Wahl hängt von den Umgebungsbedingungen und den Anforderungen an die Langlebigkeit ab.
Was bedeutet ein „standardisiertes Lochbild“ bei Befestigungsplatten?
Ein standardisiertes Lochbild bedeutet, dass die Anordnung und die Maße der Bohrlöcher einer bestimmten Norm oder einem gängigen Muster folgen, das von vielen Herstellern verwendet wird. Dies erleichtert die Kompatibilität und den Austausch von Komponenten, da Rollen und Platten verschiedener Hersteller mit demselben Lochbild zusammenpassen können.
Kann ich eine Befestigungsplatte mit einem individuellen Lochbild bestellen?
Ja, die meisten Hersteller bieten die Möglichkeit, Befestigungsplatten mit individuellen Lochbildern nach Ihren Spezifikationen anfertigen zu lassen. Dies ist notwendig, wenn Sie vorhandene Montagepunkte nutzen müssen, die nicht den Standardmaßen entsprechen, oder wenn Sie eine spezielle Lastverteilung benötigen.
Wie beeinflusst die Dicke der Befestigungsplatte die Tragfähigkeit?
Die Dicke der Befestigungsplatte ist ein entscheidender Faktor für ihre Tragfähigkeit und Steifigkeit. Eine dickere Platte kann höhere Lasten aufnehmen, ohne sich zu verbiegen oder zu brechen. Sie bietet mehr Widerstand gegen Verformung und gewährleistet so eine stabilere Montage, insbesondere bei hohen dynamischen Belastungen.
Worauf sollte ich bei der Auswahl von Befestigungsschrauben achten?
Die Befestigungsschrauben müssen zum Durchmesser der Löcher in der Befestigungsplatte und den Gewinden oder Bohrungen in der Montagefläche passen. Ihre Länge muss ausreichend sein, um die Platte sicher zu befestigen, und ihre Festigkeitsklasse muss der zu erwartenden Belastung entsprechen. Achten Sie auf die richtige Schraubensicherung, um ein Lösen durch Vibrationen zu verhindern.
