Du stehst vor der Frage, welche zentralen Aufgaben Innenring und Außenring eines Kugellagers erfüllen und wie sie zusammenarbeiten, um reibungslose Bewegungen zu ermöglichen. Diese beiden Komponenten bilden das Fundament jedes Kugellagers und sind entscheidend für dessen Leistungsfähigkeit und Lebensdauer.
Das sind die beliebtesten Kugellager Produkte

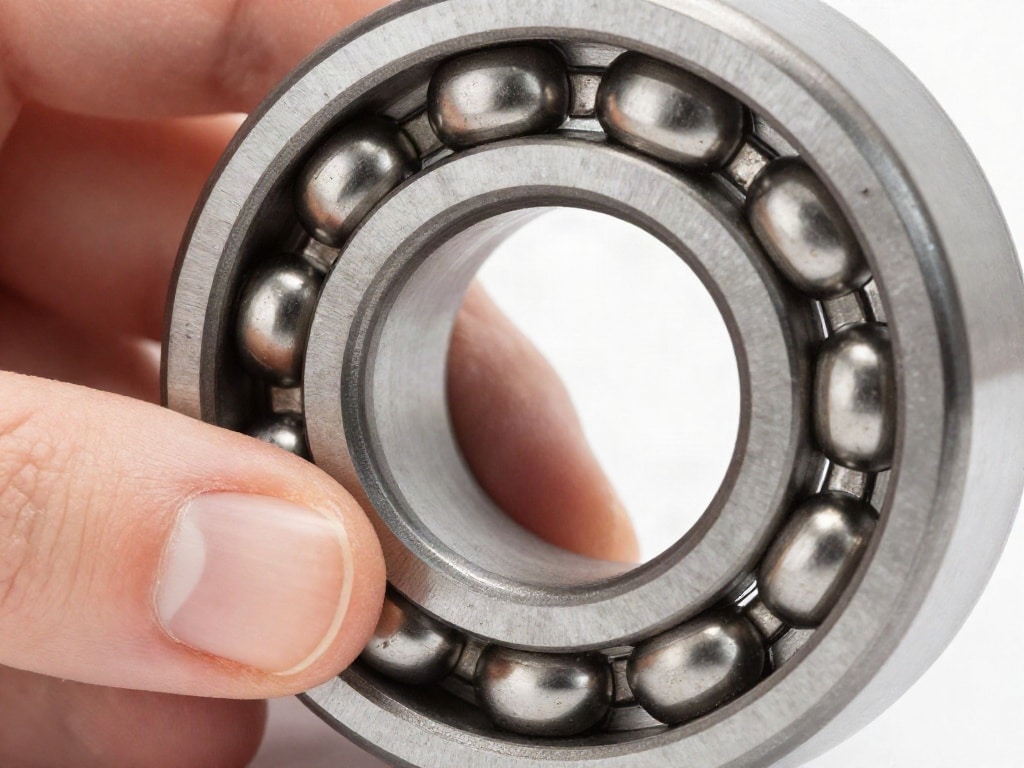

Die Funktion von Innenring und Außenring im Kugellager
Kugellager sind präzise gefertigte Maschinenbauteile, deren primäre Aufgabe darin besteht, rotierende oder lineare Bewegungen mit möglichst geringer Reibung zu ermöglichen und gleichzeitig Lasten zu übertragen. Das Herzstück dieses Systems bilden die beiden Lagerringe: der Innenring und der Außenring.
Der Innenring: Die Schnittstelle zur rotierenden Welle
Der Innenring ist die innerste Komponente des Kugellagers. Seine zentrale Aufgabe ist es, die Verbindung zur Welle herzustellen, die gelagert werden soll. Du kannst ihn dir als eine Art Hülse vorstellen, die fest auf der Welle sitzt, oft durch Presspassung oder mittels anderer Fixiermechanismen.
- Lagerlaufbahn für die Wälzkörper: Auf seiner Außenseite verfügt der Innenring über eine präzise gefertigte Laufbahn, in der die Kugeln des Kugellagers laufen. Diese Laufbahn ist so geformt, dass sie die Kugeln zentriert und ihnen erlaubt, sich mit minimalem Rollwiderstand zu bewegen.
- Kraftübertragung zur Welle: Jegliche Kräfte, die auf das Lager wirken und die Welle belasten, werden über den Innenring direkt auf die Welle übertragen. Dies können radiale Kräfte (senkrecht zur Wellenachse) und axiale Kräfte (entlang der Wellenachse) sein.
- Zentrierung der Wälzkörper: Die Laufbahn des Innenrings stellt sicher, dass die Kugeln gleichmäßig verteilt sind und sich nicht gegenseitig behindern oder ungleichmäßig belasten.
- Halt für den Käfig: Oft ist der Innenring auch die Basis für den Käfig, der die Kugeln voneinander trennt und sie in ihrer Position hält. Der Käfig verhindert, dass die Kugeln aneinander reiben und sorgt für eine gleichmäßige Verteilung der Last.
Der Außenring: Das äußere Gehäuse und die Führung
Der Außenring bildet das äußere Gehäuse des Kugellagers und ist in der Regel fest mit dem Gehäuse oder dem Lagerstuhl verbunden, in dem das Lager montiert ist. Seine Aufgaben sind ebenso vielfältig und entscheidend für die Lagerfunktion:
- Lagerlaufbahn für die Wälzkörper: Analog zum Innenring besitzt auch der Außenring auf seiner Innenseite eine präzise Laufbahn für die Kugeln. Diese Laufbahn muss perfekt auf die Laufbahn des Innenrings abgestimmt sein, um eine optimale Führung der Kugeln zu gewährleisten.
- Aufnahme und Weiterleitung externer Kräfte: Der Außenring nimmt die von der Maschine auf das Lager wirkenden Kräfte auf und leitet sie an das umgebende Gehäuse weiter. Dies schützt die Lagerkomponenten und die Welle vor externen Belastungen.
- Montagefläche und Führung: Er bietet die äußere Form und Oberfläche, die für die Montage des Lagers in seiner Aufnahmeumgebung benötigt wird. Oftmals sind Außenringe so gestaltet, dass sie eine einfache und sichere Einpassung ermöglichen, sei es durch eine zylindrische Außenfläche oder durch Flansche.
- Begrenzung des radialen Spiels: In vielen Konstruktionen hilft der Außenring, das radiale Spiel (die Bewegungsmöglichkeit der Welle senkrecht zur Wellenachse) des Lagers zu definieren und zu begrenzen.
Das Zusammenspiel: Wie Innen- und Außenring die Reibung minimieren
Die eigentliche Magie eines Kugellagers liegt im Zusammenspiel von Innenring, Außenring und den darin laufenden Wälzkörpern, meist Kugeln. Diese Komponenten sind so präzise gefertigt und aufeinander abgestimmt, dass sie eine Gleitreibung, die bei direkter Berührung von Oberflächen auftritt, in eine Rollreibung umwandeln.
- Reduzierung des Reibungswiderstands: Anstatt dass die Welle direkt im Gehäuse gleitet, rollen die Kugeln zwischen den beiden Laufbahnen des Innen- und Außenrings. Rollreibung ist signifikant geringer als Gleitreibung, was zu Energieeinsparungen und einer geringeren Wärmeentwicklung führt.
- Präzise Führung der Kugeln: Die Tiefe und Form der Laufbahnen auf Innen- und Außenring sind entscheidend für die Führung der Kugeln. Sie sorgen dafür, dass die Kugeln stets im richtigen Abstand zueinander und in der Mitte zwischen den beiden Ringen gehalten werden.
- Lastverteilung: Die Konstruktion der Laufbahnen, oft als „Rennbahnen“ bezeichnet, ist so ausgelegt, dass die Last, die auf das Lager wirkt, auf möglichst viele Kugeln gleichzeitig verteilt wird. Dies minimiert den spezifischen Druck auf jede einzelne Kugel und verhindert frühzeitige Ermüdung des Materials.
- Käfig als unterstützendes Element: Der Käfig, der die Kugeln einschließt, spielt eine unterstützende Rolle. Er verhindert, dass die Kugeln zusammenstoßen, hält sie in einem gleichmäßigen Abstand und trägt so zu einer optimalen Lastverteilung und reibungslosen Bewegung bei.
Materialien und Fertigung: Präzision als Grundvoraussetzung
Die Funktion und Langlebigkeit eines Kugellagers hängen maßgeblich von den verwendeten Materialien und der Präzision ihrer Fertigung ab. Innen- und Außenringe werden typischerweise aus hochfesten, verschleißfesten Stahllegierungen hergestellt, wie beispielsweise Chromstahl (z.B. 100Cr6). Diese Materialien müssen besonderen Anforderungen genügen:
- Härte: Die Laufbahnen müssen sehr hart sein, um dem ständigen Abrollen der Kugeln standzuhalten und Verschleiß zu minimieren. Durch Wärmebehandlungsprozesse wie Härten und Anlassen wird diese Härte erreicht.
- Zähigkeit: Gleichzeitig dürfen die Ringe nicht spröde sein. Eine gewisse Zähigkeit ist notwendig, um Schlagbelastungen oder Spannungen im Material aufnehmen zu können, ohne zu brechen.
- Maßhaltigkeit: Die Toleranzen bei der Fertigung der Laufbahnen sind extrem eng. Schon kleinste Abweichungen können zu erhöhter Reibung, Geräuschentwicklung und einer drastisch reduzierten Lebensdauer des Lagers führen. Schleif- und Polierprozesse auf höchstem Niveau sind hier unerlässlich.
- Oberflächengüte: Die Oberflächen der Laufbahnen müssen extrem glatt sein. Mikroskopische Unebenheiten können zu Beginn des Betriebs zu erhöhtem Verschleiß führen und die Performance beeinträchtigen.
Spezifische Aufgaben und Lastarten
Je nach Bauform und Einsatzgebiet des Kugellagers können Innen- und Außenring unterschiedliche Schwerpunkte bei der Lastaufnahme und -weiterleitung haben. Grundsätzlich unterscheiden wir zwischen radialen und axialen Lasten:
Radiale Lasten
Radiale Lasten wirken senkrecht zur Drehachse. Bei einem typischen Rillenkugellager werden diese Lasten über die Kugeln von der Laufbahn des Außenrings auf die Laufbahn des Innenrings und somit auf die Welle übertragen.
- Innenring: Überträgt die radiale Last direkt auf die Welle.
- Außenring: Nimmt die radiale Last vom Gehäuse auf und leitet sie über die Kugeln an den Innenring weiter.
Axiale Lasten
Axiale Lasten wirken parallel zur Drehachse. Bei Kugellagern können diese Lasten ebenfalls von Innen- und Außenring aufgenommen werden, wobei die Konstruktion des Lagers hierfür entscheidend ist.
- Innenring: Überträgt die axiale Last auf die Welle, wenn diese in Richtung des Innenrings wirkt.
- Außenring: Überträgt die axiale Last vom Gehäuse, wenn diese in Richtung des Außenrings wirkt.
Bei vielen Kugellagern, insbesondere Rillenkugellagern, ist die Fähigkeit zur Aufnahme axialer Lasten begrenzt. Spezielle Pendelkugellager oder Schrägrollenlager sind für höhere axiale Belastungen ausgelegt, was sich in der Gestaltung der Laufbahnen von Innen- und Außenring widerspiegelt.
Käfige und Dichtungen: Zusätzliche Unterstützer
Während Innen- und Außenring die primären Lastträger und Führungselemente sind, werden ihre Funktionen durch weitere Komponenten des Kugellagers ergänzt:
- Käfig (auch: Espagne): Wie bereits erwähnt, sorgt der Käfig für den richtigen Abstand zwischen den Kugeln. Er besteht oft aus Stahl, Messing oder Kunststoff. Seine Form ist präzise an die Kugeln und die Laufbahnen angepasst, um ein Verkeilen oder Aneinanderreiben zu verhindern.
- Dichtungen: Viele Kugellager sind mit Dichtungen ausgestattet, die entweder am Innenring oder am Außenring angebracht sind. Diese Dichtungen schützen die Lagerinnenseite vor dem Eindringen von Schmutz, Staub und Feuchtigkeit und halten das Schmiermittel (Fett oder Öl) im Inneren. Sie sind entscheidend für die Lebensdauer des Lagers, besonders in rauen Umgebungen.
Bedeutung der Laufbahngeometrie
Die Geometrie der Laufbahnen auf Innen- und Außenring ist nicht zufällig. Sie wird sorgfältig berechnet, um die optimale Leistung zu erzielen:
- Rillenkugellager: Besitzen tiefe, kreisförmige Laufbahnen, die eine gute Aufnahme sowohl radialer als auch axialer Lasten ermöglichen.
- Schrägkugellager: Haben Laufbahnen, die im Winkel zueinander stehen. Dies ermöglicht eine sehr hohe Aufnahme axialer Lasten in einer Richtung. Der Winkel zwischen Innen- und Außenring ist hierfür charakteristisch.
- Axiallager: Hier sind die Laufbahnen so gestaltet, dass sie primär axiale Kräfte aufnehmen können. Oftmals sind sie als „Kugelscheiben“ ausgeführt, die leicht gewölbt sind.
Zusammenfassung der Kernaufgaben
| Komponente | Hauptaufgabe | Sekundäre Aufgaben | Belastungsarten |
|---|---|---|---|
| Innenring | Schnittstelle zur Welle, Träger der inneren Laufbahn | Kraftübertragung auf die Welle, Zentrierung der Wälzkörper | Radial, Axial |
| Außenring | Gehäuse und Träger der äußeren Laufbahn | Aufnahme und Weiterleitung externer Kräfte, Montagefläche | Radial, Axial |
| Kugeln (Wälzkörper) | Reduzierung der Reibung durch Rollen | Lastverteilung | Radial, Axial (je nach Lagerart) |
| Käfig | Abstandshalter und Führung der Kugeln | Verhinderung von Kollisionen und Aneinanderreiben | Unterstützend |
| Dichtung | Schutz vor Verunreinigung, Speicherung des Schmiermittels | Verlängerung der Lebensdauer | Schutzfunktion |
Das sind die neuesten Kugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Innenring und Außenring beim Kugellager: Welche Aufgaben erfüllen die Lagerringe?
Warum sind die Laufbahnen von Innen- und Außenring so präzise gefertigt?
Die Präzision der Laufbahnen ist entscheidend für die reibungslose Funktion und die Lebensdauer des Kugellagers. Nur exakt geformte und polierte Laufbahnen ermöglichen ein optimales Rollen der Kugeln, minimieren den Verschleiß und verhindern übermäßige Geräuschentwicklung und Vibrationen. Ungenauigkeiten können zu erhöhter Reibung, schnellerer Ermüdung des Materials und letztlich zum vorzeitigen Ausfall des Lagers führen.
Kann ein Kugellager auch nur axiale Lasten aufnehmen?
Es gibt spezielle Kugellager, sogenannte Axiallager, die primär für die Aufnahme von axialen Lasten konzipiert sind. Bei Standard-Rillenkugellagern sind die Laufbahnen von Innen- und Außenring so geformt, dass sie sowohl radiale als auch begrenzte axiale Lasten aufnehmen können. Die Fähigkeit zur Aufnahme axialer Lasten ist jedoch durch die Geometrie der Laufbahnen und die Kontaktwinkel begrenzt.
Welche Rolle spielt das Material bei der Funktion von Innen- und Außenring?
Das Material ist von fundamentaler Bedeutung. Innen- und Außenringe werden typischerweise aus hochfesten und verschleißfesten Stahllegierungen gefertigt. Diese Materialien müssen eine hohe Härte für die Laufbahnen aufweisen, um dem Rollwiderstand der Kugeln standzuhalten, aber gleichzeitig auch eine ausreichende Zähigkeit besitzen, um Beschädigungen durch Stoßbelastungen zu vermeiden. Die richtige Wärmebehandlung ist hierbei entscheidend.
Wie werden die Lagerringe vor Verschleiß geschützt?
Der Verschleiß wird durch mehrere Faktoren minimiert. Erstens durch die Umwandlung von Gleit- in Rollreibung. Zweitens durch die präzise Fertigung der Laufbahnen und die Verwendung geeigneter, harter Materialien. Drittens und ganz entscheidend durch eine ausreichende Schmierung (mit Fett oder Öl), die eine schützende Schicht zwischen den Kugeln und den Laufbahnen bildet. Zusätzlich schützen Dichtungen das Innere des Lagers vor abrasiven Partikeln.
Was passiert, wenn die Laufbahn des Innenrings beschädigt ist?
Eine Beschädigung der Laufbahn des Innenrings, beispielsweise durch Riefen, Ausbrüche oder Rattermarken, hat gravierende Folgen. Die exakte Rollbewegung der Kugeln wird gestört, was zu erhöhter Reibung, stärkerer Geräuschentwicklung und Vibrationen führt. Der Verschleiß beschleunigt sich dramatisch, und das gesamte Lager kann schnell ausfallen. Solch ein beschädigter Innenring bedeutet in der Regel, dass das gesamte Lager ersetzt werden muss.
Können Innen- und Außenring beliebig miteinander kombiniert werden?
Nein, nicht beliebig. Ein Kugellager besteht aus präzise aufeinander abgestimmten Komponenten. Die Laufbahnen von Innen- und Außenring sind exakt auf den Durchmesser und die Härte der Kugeln sowie auf die Art und Größe des Lagers (z.B. Rillenkugellager, Schrägkugellager) abgestimmt. Eine falsche Kombination würde die Funktion beeinträchtigen, zu erhöhtem Verschleiß führen oder das Lager unbrauchbar machen. Ein Austausch von Ringen zwischen unterschiedlichen Lagertypen ist in der Regel nicht möglich.
Was sind die häufigsten Ursachen für Schäden an Lagerringen?
Die häufigsten Ursachen für Schäden an Lagerringen sind:
- Unsachgemäße Montage: Übermäßige Pressdrücke oder falsche Montagetools können zu Spannungen und Verformungen führen.
- Fehlende oder unzureichende Schmierung: Dies führt zu erhöhtem Verschleiß und Überhitzung.
- Verschmutzung: Das Eindringen von Staub, Schmutz oder Wasser auf die Laufbahnen verursacht abrasiven Verschleiß.
- Überlastung: Betrieb außerhalb der spezifizierten Lastgrenzen führt zu Materialermüdung und Rissen.
- Vibrationen und Schockbelastungen: Insbesondere wenn das Lager nicht für solche Bedingungen ausgelegt ist.
- Materialfehler: Selten, aber möglich, sind Herstellungsfehler im Material selbst.
