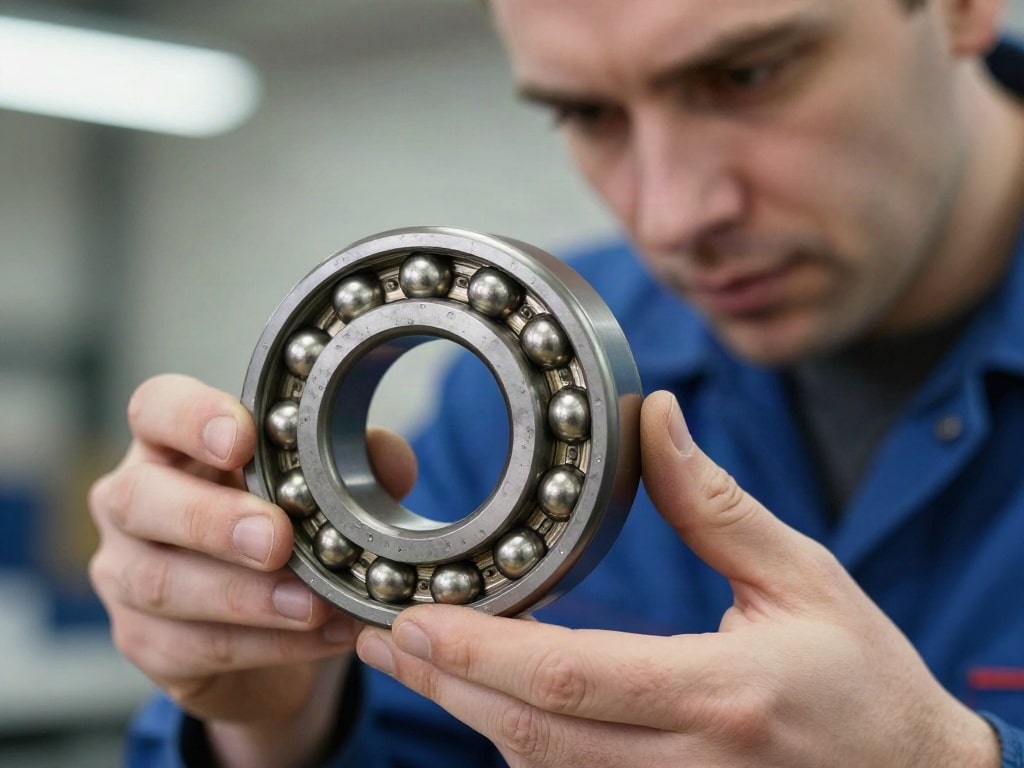

Wenn Du ein Geräusch hörst, das mit zunehmender Geschwindigkeit lauter wird, oder ein spürbares Spiel in einem rotierenden Bauteil feststellst, ist es höchste Zeit, dem Kugellager genauer auf die Spur zu gehen. Diese präzisen Komponenten sind das Herzstück vieler mechanischer Systeme, und ihre Fehlfunktionen können von Leistungsverlust bis hin zu kostspieligen Folgeschäden reichen.
Das sind die beliebtesten Kugellager-Test Produkte
Geräusche als Erstindikator für Kugellagerdefekte
Ungewöhnliche Geräusche sind oft die ersten und deutlichsten Anzeichen für ein defektes Kugellager. Die Art des Geräusches kann bereits viel über die Art des Schadens verraten und Dir helfen, das Problem einzugrenzen. Achte genau auf Frequenz, Lautstärke und Charakteristik der Geräusche, um eine präzise Diagnose zu stellen.
- Schleifen oder Mahlen: Dieses Geräusch deutet oft auf mangelnde Schmierung, Verschleiß der Laufbahnen oder das Eindringen von Schmutz hin. Es entsteht durch den direkten Kontakt von Metall auf Metall.
- Klicken oder Klopfen: Ein rhythmisches Klicken oder Klopfen, das sich mit der Drehzahl verändert, kann auf lose oder beschädigte Kugeln oder eine beschädigte Käfigstruktur hindeuten. Dies kann auch ein Anzeichen für einen Lagersitzverschleiß sein.
- Rattergeräusche oder Jaulen: Diese Geräusche, oft begleitet von Vibrationen, weisen auf starke Unwucht, Oberflächenbeschädigungen wie Riefen oder Pitting (Grübchenbildung) hin. Ein Jaulen kann auch durch Überlastung oder extreme Temperaturen entstehen.
- Hohes Summen oder Pfeifen: Ein solches Geräusch kann auf zu hohe Drehzahlen, unzureichende Schmierung oder eine zu geringe Vorspannung des Lagers hindeuten.
Taktile und visuelle Anzeichen für defekte Kugellager
Neben akustischen Hinweisen liefern auch Deine Hände und Augen wichtige Informationen über den Zustand eines Kugellagers. Fühlbare Vibrationen oder sichtbare Spuren am Lagergehäuse oder den Laufteilen sind oft unmissverständliche Warnsignale.
- Vibrationen und Schwingungen: Spürst Du beim Betrieb des Gerätes ungewöhnliche Vibrationen, besonders wenn sie mit der Drehzahl des betroffenen Bauteils korrelieren, ist ein Lagerschaden wahrscheinlich. Dies kann sich als pulsierendes oder rüttelndes Gefühl bemerkbar machen.
- Überhitzung: Ein stark beanspruchtes oder beschädigtes Kugellager entwickelt deutlich mehr Reibungswärme als ein intaktes. Fühlst Du mit der Hand (vorsichtig!) oder misst Du mit einem Infrarotthermometer eine ungewöhnlich hohe Temperatur am Lagergehäuse, ist das ein ernstes Warnsignal.
- Sichtbare Beschädigungen: Eine genaue visuelle Inspektion kann Aufschluss geben. Achte auf Verfärbungen (oft bläulich durch Überhitzung), Riefen, Pitting, Abriebspuren oder sogar Risse auf den Laufbahnen oder den Kugeln. Auch eine beschädigte Dichtung, die zum Austritt von Schmierfett oder zum Eindringen von Schmutz führt, ist ein Indikator.
- Spiel im Lager: Ein spürbares axiales oder radiales Spiel, das über das zulässige Maß hinausgeht, ist ein klares Zeichen für Verschleiß. Dies kannst Du oft feststellen, indem Du versuchst, die Welle oder das Gehäuse in verschiedenen Richtungen zu bewegen, während das Lager eingebaut ist (sofern die Konstruktion dies zulässt).
Typische Schadensbilder an Kugellagern und ihre Ursachen
Die Analyse des konkreten Schadensbildes am Kugellager selbst ermöglicht eine präzise Ursachenforschung und hilft, zukünftige Schäden zu vermeiden. Jede Art von Beschädigung hat spezifische Ursachen, die mit der Betriebsweise, der Schmierung und der Montage zusammenhängen.
Oberflächenschäden an Laufbahnen und Kugeln
Diese Schäden beeinträchtigen die reibungslose Bewegung der Kugeln und führen zu den bereits beschriebenen Geräuschen und Vibrationen.
- Pitting (Grübchenbildung): Kleine, oberflächliche Vertiefungen auf den Laufbahnen oder Kugeln, die durch Materialermüdung oder übermäßige Belastung entstehen. Pitting beginnt oft als mikroskopisch kleine Risse, die sich unter der Belastung weiterentwickeln.
- Riefenbildung: Längs- oder querrillenförmige Beschädigungen auf den Oberflächen, meist verursacht durch Schmutzpartikel, die zwischen den rotierenden Teilen eingeklemmt werden, oder durch mangelnde Schmierung.
- Fressspuren: Schwere, oft flächige Beschädigungen, die durch extrem hohe Reibung und Temperaturen entstehen. Dies geschieht typischerweise bei völligem Schmierstoffverlust oder Überlastung. Das Material schweißt quasi aneinander und reißt dann wieder ab.
- Verschleiß: Ein allmählicher Abtrag des Materials auf den Laufbahnen und Kugeln, der über die Zeit durch normale Nutzung entsteht, aber durch mangelnde Schmierung oder Überlastung stark beschleunigt werden kann. Dies führt zu erhöhtem Spiel.
Schäden am Käfig
Der Käfig hält die Kugeln auf Abstand und führt sie. Seine Beschädigung hat direkte Auswirkungen auf die Funktion des gesamten Lagers.
- Verformung oder Bruch: Ein Käfig kann sich durch Überlastung, Stoßbelastung oder falsche Montage verformen oder sogar brechen. Dies führt zu ungleichmäßiger Verteilung der Kugeln und kann zu einem Ausfall des Lagers führen.
- Verschleiß am Käfig: Die Führungsflächen des Käfigs, an denen die Kugeln entlanggleiten, können verschleißen. Dies kann zu erhöhter Geräuschentwicklung und instabiler Lagerung der Kugeln führen.
- Aufkohlung oder Korrosion: Wenn ein Lager unter ungünstigen Bedingungen (z.B. hohe Temperaturen oder aggressive Medien) betrieben wird, kann es zu Materialveränderungen am Käfig kommen, die seine Stabilität beeinträchtigen.
Beschädigungen des Gehäuses und der Lagerringe
Auch die Gehäuse und die inneren und äußeren Ringe des Lagers sind anfällig für Schäden, die oft durch Montagefehler oder äußere Einwirkungen verursacht werden.
- Lagersitzverschleiß: Wenn der Sitz des Kugellagers im Gehäuse oder auf der Welle zu locker ist, kann sich der Lagerring drehen. Dies führt zu Abrieb, Erwärmung und im schlimmsten Fall zu einem Versagen des Sitzes. Du kannst hierbei oft feinen metallischen Abrieb am Lager oder im umgebenden Bauteil feststellen.
- Risse oder Brüche der Lagerringe: Extreme Stoßbelastungen, thermische Schocks oder Materialfehler können zu Rissen in den Lagerringen führen. Ein gerissener Lagerring ist ein sofortiger Ausfallgrund.
- Korrosion: Eindringendes Wasser oder aggressive Chemikalien können Korrosion an den Lagerflächen verursachen, was zu Oberflächenschäden und erhöhtem Verschleiß führt.
| Schadensbild | Typische Symptome | Mögliche Ursachen |
|---|---|---|
| Pitting | Rhythmisches Klopfen, Vibrationen | Materialermüdung, Überlastung, unzureichende Schmierung |
| Riefenbildung | Schleifende Geräusche, erhöhte Reibung | Eindringen von Schmutz, mangelnde Schmierung, schlechte Oberflächengüte |
| Fressspuren | Lautes Mahlen, starke Erwärmung, blockierende Bewegung | Vollständiger Schmierstoffverlust, extreme Überlastung, Überhitzung |
| Verschleiß (Spiel) | Vergrößertes Radial-/Axialspiel, klappernde Geräusche | Alterung, normale Nutzung, beschleunigter Verschleiß durch Überlastung/unzureichende Schmierung |
| Käfigschäden | Unregelmäßige Geräusche, erhöhte Vibrationen, erhöhte Wärmeentwicklung | Stoßbelastung, Überlastung, Montagefehler, Materialermüdung |
| Lagersitzverschleiß | Klopfende Geräusche, Drehung des Lagerrings, Abrieb | Zu lockerer Lagersitz, falsche Einpresstoleranzen, Montagefehler |
| Korrosion | Rostige Oberflächen, raue Laufgeräusche | Eindringen von Feuchtigkeit oder Chemikalien, unzureichender Korrosionsschutz |
Prävention und Fehlerbehebung: So vermeidest Du Schäden
Die beste Methode, um Probleme mit Kugellagern zu umgehen, ist die richtige Prävention. Das beginnt bereits bei der Auswahl des passenden Lagers und setzt sich über die fachgerechte Montage und regelmäßige Wartung fort.
- Richtige Auswahl: Wähle Kugellager, die für die spezifische Anwendung, Belastung, Drehzahl und Umgebungsbedingungen ausgelegt sind. Beachte die vom Hersteller vorgegebenen Grenzwerte für Drehzahl, Last und Temperatur.
- Fachgerechte Montage: Verwende das richtige Werkzeug und die korrekten Verfahren für Einbau und Ausbau. Achte auf saubere Oberflächen und die Einhaltung der empfohlenen Einpresstoleranzen. Montagefehler sind eine häufige Ursache für frühzeitige Lagerschäden.
- Optimale Schmierung: Die Art des Schmierstoffs (Fett oder Öl), die Menge und die Nachschmierintervalle sind entscheidend. Zu wenig Schmierstoff führt zu erhöhtem Verschleiß und Überhitzung, zu viel kann zu erhöhter Reibung und Wärmeentwicklung führen. Achte auf die Kompatibilität des Schmierstoffs mit den Lagerwerkstoffen und der Umgebung.
- Regelmäßige Inspektion und Wartung: Überprüfe Deine Maschinen und Geräte regelmäßig auf Anzeichen von Verschleiß oder Beschädigung. Führe vorgeschriebene Wartungsarbeiten wie die Schmierung rechtzeitig durch.
- Vermeidung von Überlastung und Stößen: Setze Maschinen und Komponenten keinen Belastungen aus, die über ihre Spezifikationen hinausgehen. Vermeide harte Stöße und Schläge, die zu sofortigen Schäden am Lager führen können.
- Schutz vor Umwelteinflüssen: Sorge dafür, dass Lager gut abgedichtet sind, um das Eindringen von Schmutz, Feuchtigkeit und aggressiven Medien zu verhindern.
Das sind die neuesten Kugellager-Test Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Defekte Kugellager erkennen: Typische Symptome und Schadensbilder
Was sind die häufigsten Ursachen für defekte Kugellager?
Die häufigsten Ursachen für defekte Kugellager sind unzureichende Schmierung, Überlastung, Verschmutzung, falsche Montage, Materialermüdung über die Lebensdauer und mechanische Stöße.
Wie kann ich feststellen, ob ein Kugellager defekt ist, ohne es auszubauen?
Du kannst ein defektes Kugellager oft durch ungewöhnliche Geräusche (Schleifen, Klopfen, Rauschen), spürbare Vibrationen, eine übermäßige Erwärmung des Lagerbereichs oder ein spürbares Spiel in der rotierenden Komponente erkennen, ohne das Lager ausbauen zu müssen.
Was bedeutet Pitting bei Kugellagern?
Pitting ist eine Form der Oberflächenbeschädigung, bei der sich kleine Gruben oder Vertiefungen auf den Laufbahnen oder den Kugeln des Lagers bilden. Dies entsteht typischerweise durch Materialermüdung unter zyklischer Belastung oder durch übermäßige Spannungen.
Wie wirkt sich mangelnde Schmierung auf ein Kugellager aus?
Mangelnde Schmierung führt zu erhöhtem Reibungswiderstand, was wiederum zu stärkerer Wärmeentwicklung, beschleunigtem Verschleiß der Laufflächen und der Kugeln, sowie zu Geräuschen und Vibrationen führt. Im schlimmsten Fall kann es zu Fressspuren und einem kompletten Ausfall des Lagers kommen.
Ist es gefährlich, mit einem defekten Kugellager weiterzufahren?
Ja, es ist potenziell gefährlich, mit einem defekten Kugellager weiterzufahren. Ein defektes Lager kann zu weiteren Schäden an umliegenden Bauteilen führen, zu einem plötzlichen Ausfall der Maschine oder des Gerätes, was Sachschäden oder Verletzungen verursachen kann.
Wie lange hält ein Kugellager normalerweise?
Die Lebensdauer eines Kugellagers hängt stark von den Betriebsbedingungen, der Qualität des Lagers, der korrekten Montage und der Schmierung ab. Unter optimalen Bedingungen können hochwertige Lager Hunderttausende oder gar Millionen von Umdrehungen erreichen. Sie ist jedoch nicht unendlich und unterliegt der Materialermüdung.
Was ist der Unterschied zwischen axialem und radialem Spiel bei Kugellagern?
Radialspiel bezieht sich auf die Bewegungsfreiheit des inneren Rings relativ zum äußeren Ring senkrecht zur Lagerachse (seitliche Bewegung). Axialspiel bezieht sich auf die Bewegungsfreiheit entlang der Lagerachse (vor und zurück).
