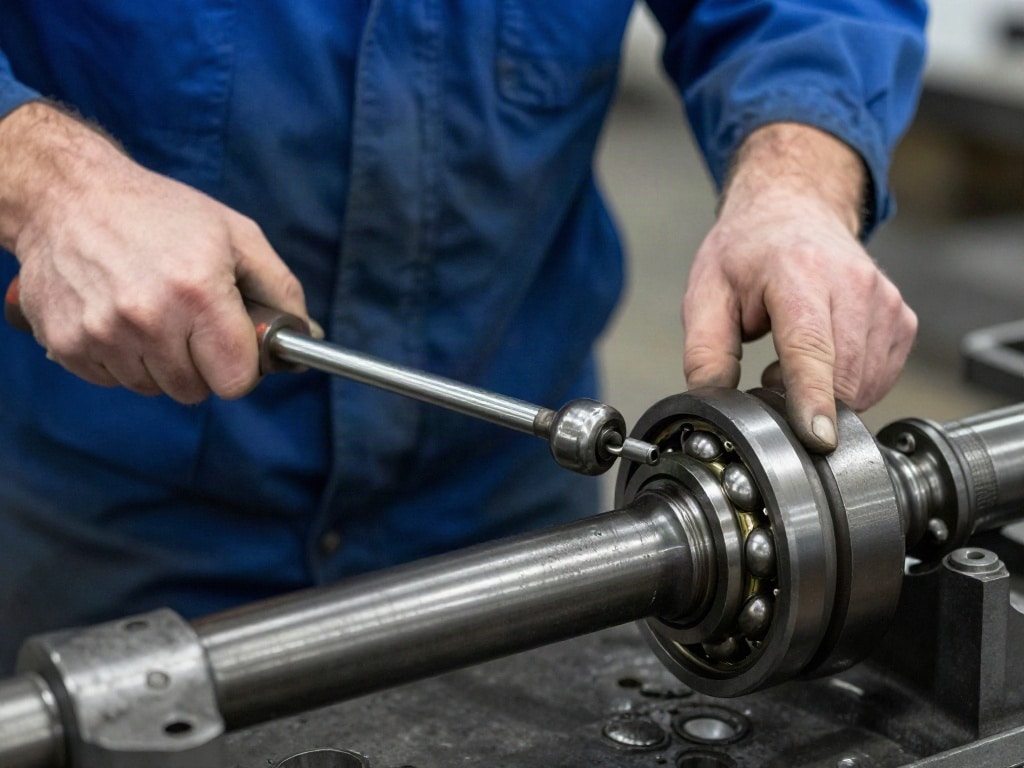

Wenn ein Kugellager festsitzt und sich nicht mehr drehen lässt, stehst du vor der Herausforderung, es sicher und effektiv zu demontieren. Die Wahl des richtigen Demontageverfahrens hängt dabei maßgeblich von der Art des Lagers, der Einbausituation und dem Grad der Verklemmung ab, um Beschädigungen am Lager oder der umgebenden Baugruppe zu vermeiden.
Das sind die beliebtesten Abzieher Produkte
Ursachen für festsitzende Kugellager und deren Auswirkungen
Festsitzende Kugellager sind ein häufiges Problem in vielen technischen Anwendungen, von Industriemaschinen bis hin zu Fahrrädern. Die Ursachen hierfür sind vielfältig und reichen von mangelnder Schmierung über Überlastung und Korrosion bis hin zu Verschmutzungen oder falsch durchgeführter Montage. Wenn ein Kugellager fest sitzt, behindert es die freie Drehung der Welle oder des Gehäuses, was zu erhöhtem Energieverbrauch, Geräuschentwicklung, Überhitzung und letztendlich zum Ausfall der gesamten Baugruppe führen kann. Im schlimmsten Fall drohen teure Folgeschäden an angrenzenden Komponenten.
Demontageverfahren für festsitzende Kugellager im Überblick
Es gibt verschiedene mechanische und thermische Verfahren, um festsitzende Kugellager zu lösen. Die Anwendung erfordert Sorgfalt und das passende Werkzeug, um unnötige Beschädigungen zu verhindern.
Mechanische Demontageverfahren
Mechanische Methoden sind oft die erste Wahl, da sie relativ einfach durchzuführen sind und keine speziellen thermischen Behandlungen erfordern. Sie basieren auf dem Prinzip, Kräfte auf den Innenring, den Außenring oder beide Ringe des Lagers auszuüben, um die Verbindung zum Sitz zu lösen.
Lagerabzieher
Lagerabzieher sind das Standardwerkzeug für die mechanische Demontage. Sie gibt es in verschiedenen Ausführungen, die sich in ihrer Funktionsweise und Anwendungsbereichen unterscheiden:
- Zweiarm-Abzieher: Diese eignen sich gut für Lager, bei denen die gesamte Lauffläche des Innen- oder Außenrings gut erreichbar ist. Die Arme greifen unter den Lagerring und ziehen ihn gleichmäßig ab.
- Dreiarm-Abzieher: Sie bieten eine stabilere Greifsituation und verteilen die Kraft gleichmäßiger, was besonders bei größeren oder festsitzenderen Lagern von Vorteil ist.
- Innenauszieher: Diese speziellen Abzieher greifen von innen in die Bohrung des Lagerinnenrings und eignen sich hervorragend, wenn der Außenring oder die Welle im Weg ist.
- Kombinationsabzieher: Viele Modelle sind multifunktional und können als Zwei- oder Dreiarm-Abzieher sowie mit Innenauszieher-Aufsätzen verwendet werden.
Die korrekte Anwendung eines Lagerabziehers erfordert, dass die Greifarme fest und gleichmäßig anliegen, um ein Abrutschen zu vermeiden. Die zentrale Spindel muss parallel zur Welle ausgerichtet sein und langsam und gleichmäßig angezogen werden, bis sich das Lager löst.
Schonendes Ausdrücken
In manchen Fällen, insbesondere wenn das Lager nur leicht festsitzt oder die Teile wertvoll sind, kann ein vorsichtiges Ausdrücken der Welle aus dem Lager oder des Lagers aus seinem Sitz erfolgen. Hierbei wird ein geeigneter Dorn oder eine Pressvorrichtung verwendet, um die Kraft gezielt auf den Lagerinnenring oder den Außenring zu übertragen. Dies erfordert oft Zugang zu einer Werkstattpresse.
Keil- oder Spaltverfahren
Bei stark festsitzenden Lagern, die sich mit normalen Abziehern nicht lösen lassen, kann es notwendig sein, einen dünnen, aber stabilen Keil oder ein ähnliches Werkzeug vorsichtig zwischen Lager und Sitz einzuschieben. Ziel ist es, einen minimalen Spalt zu erzeugen, der es dem Lagerabzieher ermöglicht, besser zu greifen oder um Schmiermittel einzubringen. Hierbei ist äußerste Vorsicht geboten, um keine Kerben oder Beschädigungen an den Sitzflächen zu verursachen.
Thermische Demontageverfahren
Thermische Methoden nutzen die Eigenschaft von Metallen, sich bei Erwärmung auszudehnen und bei Abkühlung zusammenzuziehen. Dies kann genutzt werden, um die Verbindung zwischen Lager und Sitz zu lockern.
Gezieltes Erwärmen
Das Erwärmen des äußeren Rings des Lagers oder des Sitzes (z.B. des Gehäuses) bewirkt, dass sich dieser ausdehnt und das Lager freigibt. Wichtig ist hierbei:
- Gleichmäßige Erwärmung: Die Wärme muss gleichmäßig verteilt werden, um Spannungen im Material zu vermeiden. Ein Heißluftfön oder eine Lötlampe mit geringer Flamme sind geeignet. Direkte Flammenkontaktierung sollte vermieden werden.
- Kontrollierte Temperatur: Extreme Hitze kann das Härtegefüge des Materials verändern. Die Erwärmung sollte nur so weit erfolgen, wie nötig, um das Lager zu lösen. Oft reichen bereits Temperaturen von 80-120 °C aus.
- Sicherheit: Entzündliche Materialien in der Nähe müssen entfernt werden. Atemschutz kann bei starken Rauchentwicklung sinnvoll sein.
Kühlen
Alternativ kann auch der Lagerinnenring oder die Welle gekühlt werden, z.B. mit Trockeneis oder speziellen Kältesprays. Durch die Abkühlung zieht sich der Innenring zusammen und kann leichter aus dem Sitz gedrückt werden. Dieses Verfahren wird oft in Kombination mit dem Erwärmen des Außenrings angewendet, um einen größeren Temperaturunterschied und somit eine bessere Lösung zu erzielen.
Spezialfälle und vorbeugende Maßnahmen
Manchmal sind Standardverfahren nicht ausreichend, oder es gilt, Schäden von vornherein zu vermeiden. Dies betrifft insbesondere:
Verrostete Lager
Bei stark verrosteten Lagern kann es hilfreich sein, vor dem eigentlichen Demontageversuch Rostlöser einzusetzen. Diese müssen ausreichend Zeit zum Einwirken erhalten, um den Rost aufzubrechen. Anschließend können mechanische Verfahren wie der Lagerabzieher zum Einsatz kommen.
Beschädigte Lager
Wenn das Lager bereits offensichtliche Beschädigungen aufweist (z.B. Risse im Außen- oder Innenring), ist Vorsicht geboten. Es besteht die Gefahr, dass Teile abbrechen und Verletzungen verursachen. In solchen Fällen kann es sicherer sein, das Lager komplett zu zerstören, um es zu entfernen, z.B. durch gezieltes Aufschneiden mit einem Winkelschleifer (mit äußerster Vorsicht und Schutzmaßnahmen!).
Vorbeugung
Die beste Methode, ein festsitzendes Kugellager zu vermeiden, ist die regelmäßige Wartung und Schmierung. Achte auf die korrekte Montage, vermeide Überlastungen und schütze die Lager vor Schmutz und Feuchtigkeit. Die Verwendung von rostbeständigen Schmierfetten ist ebenfalls ratsam.
| Demontageverfahren | Vorteile | Nachteile | Anwendungsbereiche |
|---|---|---|---|
| Lagerabzieher (Zwei-, Drei-, Innenauszieher) | Effektiv, relativ einfach, schonend bei korrekter Anwendung, breite Verfügbarkeit | Erfordert freien Zugang, kann bei extrem festsitzenden Lagern an seine Grenzen stoßen | Standard für die meisten Lagerdemontagen, von kleinen bis mittleren Größen |
| Schonendes Ausdrücken (Werkstattpresse) | Sehr schonend für umliegende Bauteile, präzise Kraftübertragung | Benötigt spezielle Ausrüstung (Werkstattpresse), nicht immer mobil einsetzbar | Wertvolle Bauteile, eng tolerierte Passungen |
| Keil- oder Spaltverfahren | Kann bei extrem festsitzenden Lagern helfen, schafft Ansatzpunkte | Hohes Risiko von Beschädigungen an Lager und Sitz, erfordert Fingerspitzengefühl | Ausnahmefälle, wenn Standardverfahren versagen |
| Gezieltes Erwärmen | Effektiv bei thermisch verbundenen Teilen, kann Korrosion überwinden | Risiko der Materialschädigung bei Überhitzung, erfordert Vorsicht und Kontrolle, potenzielle Brandgefahr | Festsitzende Lager in Gehäusen, wo Außenring erwärmt werden kann |
| Kühlen (Innenring/Welle) | Verursacht Schrumpfung des Innenrings, erleichtert Ausbau | Benötigt spezielle Kühlmittel (Trockeneis), kann bei sehr tiefen Temperaturen zu Materialversprödung führen | Ergänzung zum Erwärmen, wenn Innenring ausgebaut werden muss |
Das sind die neuesten Abzieher Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Festsitzendes Kugellager lösen: Welche Demontageverfahren kommen infrage?
Wie erkenne ich ein festsitzendes Kugellager?
Ein festsitzendes Kugellager macht sich durch verschiedene Symptome bemerkbar. Du wirst wahrscheinlich feststellen, dass die zugehörige Welle oder das Bauteil, das sich drehen sollte, blockiert oder sich nur noch mit großer Kraftaufwendung und ruckartig bewegen lässt. Weitere Anzeichen können ungewöhnliche Geräusche wie Knacken oder Quietschen, erhöhte Vibrationen, Überhitzung oder sogar ein Geruch nach verbrannten Schmierstoffen sein. Manchmal ist das Lager auch visuell erkennbar durch Rostbildung, Verformungen oder austretendes Schmiermittel.
Welches Werkzeug benötige ich mindestens, um ein festsitzendes Kugellager zu demontieren?
Für die meisten Fälle ist ein Satz Lagerabzieher unerlässlich. Ein robuster Zwei- oder Dreiarm-Abzieher mit einer stabilen Spindel ist eine gute Grundausstattung. Je nach Einbausituation kann auch ein Innenauszieher notwendig sein. Darüber hinaus sind ein Hammer (zum leichten Klopfen, um Vibrationen zu erzeugen, nicht zum direkten Schlagen auf das Lager), ein Rostlöser (falls Korrosion die Ursache ist) und gegebenenfalls ein Heizgerät (wie ein Heißluftfön) von Vorteil.
Kann ich ein festsitzendes Kugellager mit einfachen Haushaltsmitteln lösen?
Bei sehr leichten Fällen und wenn das Lager nicht extrem festsitzt, können Hausmittel wie das Einwirken von WD-40 oder ähnlichen Kriechölen helfen, die Verbindung zu lösen. Auch das vorsichtige Erwärmen des umgebenden Gehäuses mit einem Haartrockner kann manchmal schon Wirkung zeigen. Allerdings sind diese Methoden oft nicht ausreichend, um hartnäckig festsitzende Lager zu demontieren, und bergen das Risiko, das Lager oder umliegende Teile zu beschädigen, wenn sie unsachgemäß angewendet werden.
Was mache ich, wenn der Lagerabzieher abrutscht?
Wenn der Lagerabzieher abrutscht, ist das ein Zeichen dafür, dass die Greifarme nicht richtig anliegen oder die Kraft nicht gleichmäßig verteilt wird. Stelle sicher, dass die Arme fest unter dem Lagerring greifen und gerade ausgerichtet sind. Bei starken Vibrationen oder wenn das Lager extrem fest sitzt, kann es hilfreich sein, einen Dreiarm-Abzieher zu verwenden, der mehr Stabilität bietet. Manchmal muss die Welle oder das Gehäuse zusätzlich fixiert werden, um ein Verrutschen zu verhindern.
Wie vermeide ich, dass das neue Lager beim Einbau festsitzt?
Der Einbau ist genauso wichtig wie die Demontage. Stelle sicher, dass die Sitzflächen am Gehäuse und an der Welle sauber und frei von Beschädigungen sind. Verwende nur dann Fett oder Öl, wenn es vom Hersteller des Lagers oder der Maschine vorgeschrieben ist. Beim Einpressen des Lagers muss die Kraft immer auf den Ring ausgeübt werden, der auch tatsächlich auf der Welle oder im Gehäuse befestigt wird. Verwende hierfür geeignete Einpresswerkzeuge oder eine Presse und achte darauf, dass der Einbau zentrisch erfolgt, um schräges Anliegen zu vermeiden.
Ist es gefährlich, ein festsitzendes Lager zu erwärmen?
Das Erwärmen eines Lagers birgt Risiken, wenn es nicht korrekt durchgeführt wird. Die größte Gefahr ist die Brandgefahr, wenn entzündliche Materialien in der Nähe sind oder das Lageröl überhitzt wird. Auch das Material des Lagers oder des umgebenden Bauteils kann durch zu hohe Temperaturen geschädigt oder in seiner Härte verändert werden. Verwende immer eine kontrollierte Wärmequelle wie einen Heißluftfön und vermeide direkte Flammen. Sorge für ausreichende Belüftung und schütze dich und deine Umgebung.
Was sind die typischen Fehler bei der Demontage von festsitzenden Kugellagern?
Häufige Fehler sind unter anderem der Einsatz von ungeeignetem Werkzeug, falsche Krafteinwirkung (z.B. Schläge mit dem Hammer auf den falschen Teil des Lagers), ungleichmäßiges Erwärmen, das keine gezielte Ausdehnung bewirkt, oder das Ignorieren von Sicherheitsvorkehrungen. Auch das Zerstören der umgebenden Bauteile durch zu viel Gewalt oder das unvorsichtige Hantieren mit Werkzeugen sind typische Probleme, die zu zusätzlichen Kosten und Aufwand führen.
