Du stehst vor der Aufgabe, Rillenkugellager zu verstehen, ihre technische Funktionsweise zu durchdringen und ihre vielfältigen Einsatzgebiete zu erkennen? Dann bist du hier genau richtig, denn diese Lager sind das Rückgrat unzähliger mechanischer Systeme und bestimmen maßgeblich deren Effizienz und Langlebigkeit.
Das sind die beliebtesten Rillenkugellager Produkte

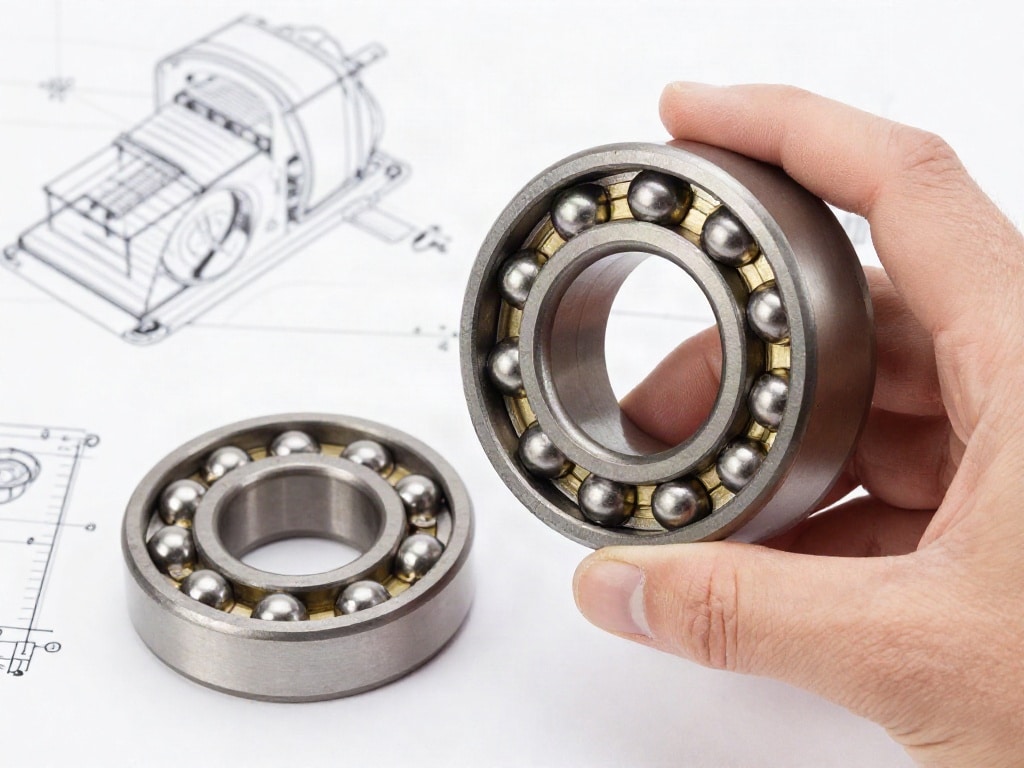

Rillenkugellager: Das Fundament moderner Maschinentechnik
Rillenkugellager, oft auch als einreihige Schrägkugellager bezeichnet, gehören zu den am weitesten verbreiteten Wälzlagern. Ihre Konstruktion ermöglicht die Aufnahme von radialen und axialen Lasten in beide Richtungen, was sie zu einer äußerst flexiblen und robusten Lösung für verschiedenste technische Herausforderungen macht. Ob in Elektromotoren, Getrieben, Fahrrädern oder sogar in Präzisionsinstrumenten – überall dort, wo reibungsarme Bewegung und zuverlässige Lastabtragung gefordert sind, spielen Rillenkugellager ihre Stärken aus.

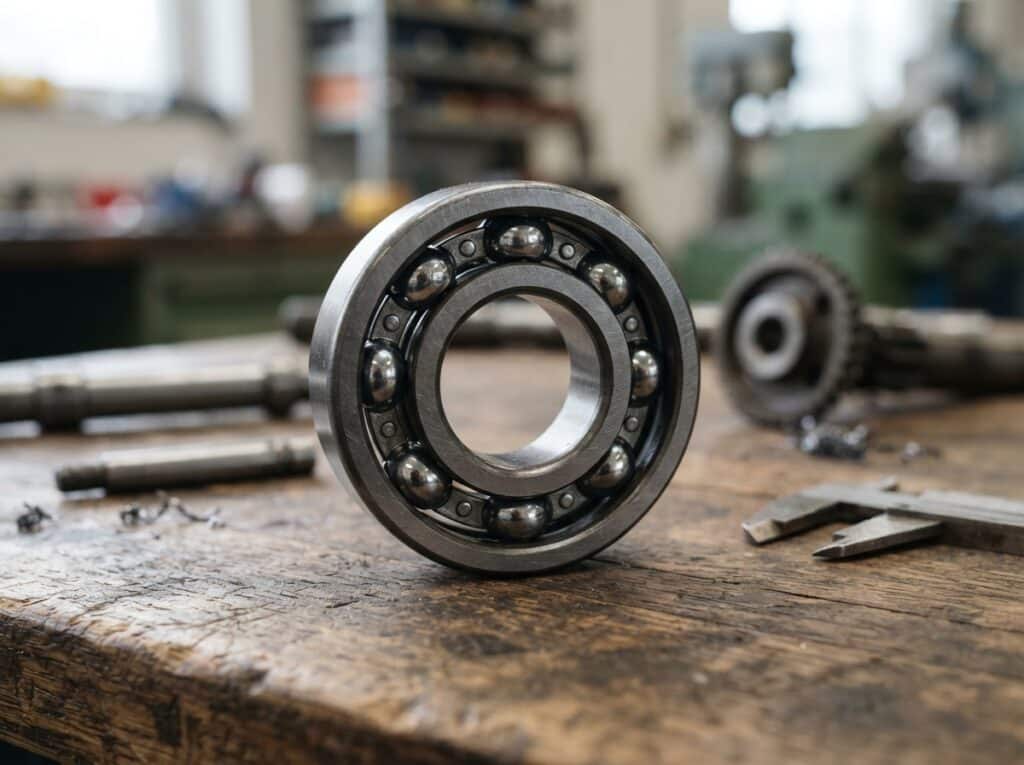

Aufbau und Funktionsweise: Präzision in jedem Detail
Der Aufbau eines Rillenkugellagers ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Im Kern besteht es aus vier Hauptkomponenten:
- Außenring: Dieser bildet das äußere Gehäuse des Lagers und wird typischerweise fest in das Gehäuse der Maschine oder des Geräts eingebaut. Er verfügt über eine präzise gefertigte Laufbahn.
- Innenring: Analog zum Außenring ist der Innenring das innere Element und wird meist auf der Welle montiert. Auch er besitzt eine exakt geschliffene Laufbahn.
- Kugeln: Die eigentlichen Wälzkörper, die zwischen Außen- und Innenring angeordnet sind. Ihre runde Form ermöglicht eine Minimierung des Rollwiderstands. Die Anzahl und Größe der Kugeln ist entscheidend für die Tragfähigkeit des Lagers.
- Käfig: Er hält die Kugeln in einem gleichmäßigen Abstand zueinander und verhindert deren direktes Aneinanderstoßen. Dies reduziert Reibung und Verschleiß und sorgt für eine gleichmäßige Lastverteilung. Käfige können aus Stahl, Messing oder Kunststoffen gefertigt sein.
Die Funktionsweise basiert auf dem Prinzip der Wälzreibung. Wenn sich die Welle dreht, rollen die Kugeln zwischen den Laufbahnen von Innen- und Außenring. Dabei wird die aufgenommene Last von den Kugeln auf die Laufbahnen übertragen. Die Rillenform im Außen- und Innenring, die den Kugeln folgen, ist entscheidend für die Stabilität und die Fähigkeit, sowohl radiale als auch axiale Kräfte aufzunehmen. Bei einreihigen Rillenkugellagern sind die Laufbahnen in einem bestimmten Winkel zur Lagerachse angeordnet, was ihnen die charakteristische Schrägverzahnung verleiht.
Ausführungen und ihre Bedeutung
Es gibt verschiedene Ausführungen von Rillenkugellagern, die sich in ihrer Konstruktion und ihren Eigenschaften unterscheiden:
- Einreihige Rillenkugellager: Dies ist die Standardausführung. Sie sind die vielseitigsten und am häufigsten eingesetzten Lager.
- Zwei-reihige Rillenkugellager: Sie bieten eine höhere radiale Tragfähigkeit und Steifigkeit, sind jedoch größer und schwerer.
- Rillenkugellager mit Dichtungen: Viele Lager sind mit Dichtungen (z.B. Gummi oder Metall) ausgestattet, um das Eindringen von Schmutz und Feuchtigkeit zu verhindern und das Schmiermittel im Lager zu halten. Dies ist besonders wichtig in staubigen oder feuchten Umgebungen.
- Rillenkugellager mit offenen Seiten: Diese Lager sind nicht abgedichtet und erfordern eine externe Schmierung und Schutz vor Verunreinigungen. Sie eignen sich für Anwendungen, bei denen das Lager gut geschützt ist.
Haupteigenschaften und Vorteile von Rillenkugellagern
Die Beliebtheit von Rillenkugellagern resultiert aus einer Reihe herausragender Eigenschaften:
- Hohe Drehzahlfähigkeit: Aufgrund ihres Designs können Rillenkugellager sehr hohe Drehzahlen erreichen, was sie für den Einsatz in schnelldrehenden Maschinen prädestiniert.
- Geringer Anlaufreibung: Im Vergleich zu Gleitlagern ist die Reibung beim Anlaufen und während des Betriebs deutlich geringer, was zu Energieeinsparungen führt.
- Kombinierte Lastaufnahme: Sie können sowohl radiale als auch axiale Lasten in beide Richtungen aufnehmen, was ihren Einsatzbereich enorm erweitert.
- Hohe Präzision: Rillenkugellager zeichnen sich durch eine hohe Laufgenauigkeit und geringe Geräuschentwicklung aus.
- Wartungsarmut: Mit geeigneter Schmierung und Abdichtung sind sie oft wartungsarm und haben eine lange Lebensdauer.
- Kosteneffizienz: Für viele Anwendungen stellen sie eine kostengünstige und dennoch leistungsstarke Lagerlösung dar.
- Vielseitigkeit: Die breite Palette an Größen, Ausführungen und Materialien ermöglicht den Einsatz in nahezu jeder Branche.
Typische Anwendungen: Wo Rillenkugellager unverzichtbar sind
Die Anwendungsgebiete von Rillenkugellagern sind schier unbegrenzt und zeugen von ihrer universellen Einsetzbarkeit. Hier sind einige der prominentesten Beispiele:
- Automobilindustrie: Sie finden sich in Radlagern, Getrieben, Lichtmaschinen, Klimakompressoren und Lenksystemen.
- Maschinenbau: Von Werkzeugmaschinen über Förderanlagen bis hin zu Verpackungsmaschinen sind sie allgegenwärtig.
- Elektromotoren: Sie sind entscheidend für den reibungslosen und langlebigen Betrieb von Elektromotoren aller Größenordnungen.
- Haushaltsgeräte: Waschmaschinen, Trockner, Kühlschränke und Lüfter nutzen Rillenkugellager für ihre Bewegungsmechanismen.
- Fahrräder und Motorräder: Sie sind in Laufrädern, Tretlagern und Lenkungskomponenten für leichtgängigen Lauf verantwortlich.
- Pumpen und Kompressoren: In industriellen Anlagen sorgen sie für die zuverlässige Drehbewegung von Pumpen und Verdichtern.
- Luft- und Raumfahrt: Selbst in anspruchsvollen Umgebungen werden spezielle Rillenkugellager eingesetzt.
- Medizintechnik: Präzisionsinstrumente und medizinische Geräte setzen auf die hohe Genauigkeit dieser Lager.
- Landwirtschaftliche Maschinen: In Mähdreschern, Traktoren und anderen Geräten tragen sie zur Funktionalität bei.
- Spielzeug und Freizeitartikel: Von Skateboard-Rollen bis hin zu Modellbauteilen kommen sie zum Einsatz.
| Kategorie | Beschreibung | Relevanz für die Anwendung |
|---|---|---|
| Lastaufnahmekapazität | Fähigkeit, radiale und axiale Kräfte zu tragen. Rillenkugellager können sowohl reine Radiallasten als auch kombinierte Lasten aufnehmen. | Bestimmt die maximale Belastung, der das Lager standhalten kann, bevor es zu Schäden oder Ausfällen kommt. Wichtig für die Lebensdauer und Zuverlässigkeit. |
| Drehzahlgrenze | Die maximale Umdrehungsgeschwindigkeit, bei der das Lager sicher und effizient betrieben werden kann, ohne übermäßige Wärmeentwicklung oder Verschleiß. | Entscheidend für Anwendungen mit hohen Rotationsgeschwindigkeiten, wie z.B. in Elektromotoren oder Spindeln. Falsche Auswahl kann zu Überhitzung und vorzeitigem Ausfall führen. |
| Betriebstemperatur | Der Temperaturbereich, in dem das Lager seine Leistungsfähigkeit behält. Dies wird durch die Wahl der Materialien, Schmierstoffe und Dichtungen beeinflusst. | Relevant für Umgebungen mit extremen Temperaturen (hoch oder tief), z.B. in Industrieöfen, Kühlhäusern oder Motoren. Beeinflusst die Materialwahl und Schmierstoffwahl. |
| Genauigkeit und Steifigkeit | Bezieht sich auf die Präzision der Lagerung, die geringe Rundlaufabweichung und die Widerstandsfähigkeit gegen Verformung unter Last. | Kritisch für Präzisionsanwendungen wie Werkzeugmaschinen, optische Geräte oder Messinstrumente, wo kleinste Ungenauigkeiten erhebliche Auswirkungen haben können. |
| Schmierung und Abdichtung | Die Art und Weise, wie das Lager geschmiert wird (z.B. Fett, Öl) und ob es mit Dichtungen ausgestattet ist, um Verunreinigungen fernzuhalten. | Beeinflusst die Lebensdauer, Wartungsintervalle und Einsatzfähigkeit unter verschiedenen Umgebungsbedingungen (staubig, feucht, aggressiv). |
Das sind die neuesten Rillenkugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Rillenkugellager: Aufbau, Eigenschaften und typische Anwendungen
Was ist der Hauptunterschied zwischen einem Rillenkugellager und einem Pendelkugellager?
Der Hauptunterschied liegt in der Fähigkeit, winklige Fehlstellungen auszugleichen. Rillenkugellager sind für präzise axiale und radiale Lasten konzipiert und tolerieren nur minimale Winkelabweichungen zwischen Innen- und Außenring. Pendelkugellager hingegen verfügen über eine sphärische Außenringlaufbahn, die es ihnen ermöglicht, deutliche Winkelabweichungen und Wellenfluchtungsfehler auszugleichen. Dies macht sie ideal für Anwendungen, bei denen sich die Lagerstellen verformen oder bei denen die Ausrichtung der Wellen schwierig ist.
Wie beeinflusst die Wahl des Käfigmaterials die Leistung eines Rillenkugellagers?
Das Käfigmaterial hat einen signifikanten Einfluss auf die Leistung des Lagers, insbesondere bei hohen Drehzahlen und Temperaturen. Stahlkäfige sind robust und preiswert, können aber bei sehr hohen Geschwindigkeiten zu erhöhter Reibung führen. Messingkäfige sind leichter und bieten eine bessere Wärmeableitung, was sie für höhere Drehzahlen geeignet macht. Kunststoffkäfige (z.B. Polyamid) sind leicht, selbstschmierend und bieten eine ausgezeichnete Geräuschdämpfung und geringere Reibung, sind aber oft temperaturbegrenzter als Metallkäfige. Die Wahl des richtigen Käfigmaterials hängt von den spezifischen Betriebsbedingungen und Leistungsanforderungen ab.
Welche Rolle spielt die Schmierung bei Rillenkugellagern?
Die Schmierung ist absolut entscheidend für die Lebensdauer und Leistungsfähigkeit eines Rillenkugellagers. Sie reduziert die Reibung zwischen den Kugeln und den Laufbahnen, kühlt das Lager, schützt vor Korrosion und spült Verunreinigungen aus dem Lager. Ohne ausreichende und korrekte Schmierung kommt es zu erhöhtem Verschleiß, Überhitzung und schließlich zum vorzeitigen Ausfall des Lagers. Fett wird häufig für wartungsarme Anwendungen und geringere bis mittlere Drehzahlen verwendet, während Öl für höhere Drehzahlen und bessere Kühlleistung bevorzugt wird.
Was bedeutet die Bezeichnung „ZZ“ oder „2RS“ bei Rillenkugellagern?
„ZZ“ (oder „2Z“) bezeichnet Rillenkugellager mit beidseitigen Metall-Dichtscheiben. Diese Dichtungen bieten einen guten Schutz vor größeren Partikeln und Schmutz, aber keine vollständige Abdichtung gegen feine Stäube oder Flüssigkeiten. „2RS“ (oder „2RSR“) steht für beidseitige Gummi-Dichtungen. Diese bieten einen effektiveren Schutz vor dem Eindringen von Staub, Schmutz und Feuchtigkeit und halten das Schmierfett besser im Lager. Gummi-Dichtungen können jedoch bei sehr hohen Drehzahlen zu höherer Reibung und Wärmeentwicklung führen als Metall-Dichtscheiben.
Sind Rillenkugellager für den Einsatz unter extremen Temperaturen geeignet?
Rillenkugellager können für den Einsatz unter extremen Temperaturen modifiziert werden. Standardlager sind typischerweise für einen Temperaturbereich von etwa -30°C bis +120°C ausgelegt, abhängig vom Schmierstoff und den Dichtungen. Für höhere Temperaturen werden spezielle Materialien für Käfige und Dichtungen sowie Hochtemperaturfette verwendet. Für sehr tiefe Temperaturen können spezielle Legierungen und Schmierstoffe erforderlich sein, die bei Kälte ihre Fließfähigkeit behalten und die Bildung von Eiskristallen verhindern. Die spezifischen Temperaturanforderungen müssen bei der Auswahl des richtigen Lagers sorgfältig berücksichtigt werden.
Wie kann ich die Lebensdauer eines Rillenkugellagers maximieren?
Um die Lebensdauer eines Rillenkugellagers zu maximieren, sind mehrere Faktoren entscheidend. Erstens, die richtige Auswahl des Lagers für die jeweilige Anwendung, basierend auf Lasten, Drehzahlen und Umgebungsbedingungen. Zweitens, eine korrekte Montage, die Überlastung, Schrägstellung oder unzureichende Lagerung vermeidet. Drittens, eine adäquate und regelmäßige Schmierung mit dem richtigen Schmierstoff für die Betriebsbedingungen. Viertens, der Schutz vor Verunreinigungen durch geeignete Dichtungen oder Gehäuse. Regelmäßige Inspektion und Wartung können frühzeitig Probleme aufdecken und größere Schäden verhindern.
Können Rillenkugellager axiale Lasten in beide Richtungen tragen?
Ja, einreihige Rillenkugellager können axiale Lasten in beiden Richtungen aufnehmen. Dies liegt an der Konstruktion der Laufbahnen, die schräg zur Lagerachse verlaufen. Die Kapazität für axiale Lasten ist jedoch begrenzt und hängt von der Größe des Lagers, der Anzahl und Größe der Kugeln sowie der Kombination mit radialen Lasten ab. Bei sehr hohen axialen Lasten können spezielle Lager wie Axiallager oder zweireihige Rillenkugellager erforderlich sein.
