Was sind Miniatur-Kugelrollen?
Miniatur-Kugelrollen, auch als Kugellager für Förderanwendungen in kleinem Maßstab bekannt, sind mechanische Komponenten, die dazu dienen, die Reibung beim Bewegen von Objekten auf einer Oberfläche erheblich zu reduzieren. Sie bestehen typischerweise aus einem Gehäuse mit einer oder mehreren integrierten Kugeln, die sich frei drehen können. Diese Kugeln tragen das Gewicht des Förderguts und ermöglichen dessen müheloses Gleiten in die gewünschte Richtung. Im Gegensatz zu größeren Industriestandard-Kugelrollen zeichnen sich Miniatur-Kugelrollen durch ihre geringen Abmessungen aus, was sie ideal für den Einsatz in Systemen macht, bei denen der Platz begrenzt ist oder sehr kleine Objekte präzise positioniert und transportiert werden müssen.
Aufbau und Funktionsweise von Miniatur-Kugelrollen
Der grundlegende Aufbau einer Miniatur-Kugelrolle ist einfach, aber genial. Im Kern befindet sich die tragende Kugel, die meist aus gehärtetem Stahl, Keramik oder Kunststoffen gefertigt ist, um Abriebfestigkeit und Langlebigkeit zu gewährleisten. Diese Kugel ist in einem Gehäuse oder einer Aufnahme fixiert, die es ihr erlaubt, sich frei um ihre eigene Achse zu drehen. Bei den meisten Ausführungen sind mehrere solcher Einheiten dicht nebeneinander angeordnet, um eine ebene, tragende Fläche zu bilden.
Wenn ein Fördergut auf einer Oberfläche mit integrierten Miniatur-Kugelrollen platziert wird, ruht das Gewicht des Objekts auf den oberen Oberflächen der Kugeln. Durch die geringe Reibung zwischen den Kugeln und dem Fördergut kann dieses bei geringem Kraftaufwand in jede gewünschte Richtung verschoben werden. Die Ausrichtung der Kugeln im Gehäuse, oft in einer Art „Käfig“ oder durch spezielle Führungselemente, sorgt für eine definierte Bewegungsbahn und verhindert ein unerwünschtes Verkeilen oder seitliches Abweichen.
Die Wahl des Materials für die Kugeln und das Gehäuse ist entscheidend für die Leistung und den Einsatzzweck. Stahlkugeln bieten eine hohe Tragfähigkeit und gute Verschleißfestigkeit, sind aber anfälliger für Korrosion. Keramikkugeln sind härter, korrosionsbeständiger und leichter, was sie für spezielle Anwendungen wie in der Lebensmittelindustrie oder in explosionsgefährdeten Bereichen prädestiniert. Kunststoffkugeln sind oft kostengünstiger und für weniger anspruchsvolle Anwendungen geeignet, bei denen die Tragfähigkeit eine untergeordnete Rolle spielt.
Wichtige Eigenschaften von Miniatur-Kugelrollen
Die Leistungsfähigkeit von Miniatur-Kugelrollen wird durch eine Reihe von Schlüsselfaktoren bestimmt, die du bei der Auswahl und Anwendung berücksichtigen solltest:
- Kompakte Abmessungen: Ihre geringe Größe ist ihr herausragendstes Merkmal und ermöglicht den Einsatz auf engstem Raum, wie z.B. in kleinen Werkstückträgern, Handlingsgeräten oder speziellen Messvorrichtungen.
- Geringe Reibung: Die rotierenden Kugeln minimieren den Gleitwiderstand, was eine einfache und mühelose Bewegung von Fördergütern ermöglicht. Dies spart Energie und reduziert den Verschleiß.
- Hohe Präzision: Miniatur-Kugelrollen ermöglichen eine sehr genaue Positionierung und Führung von kleinen und empfindlichen Objekten, was für automatisierte Prozesse unerlässlich ist.
- Belastbarkeit: Trotz ihrer geringen Größe können sie erhebliche Lasten tragen, abhängig vom Material, der Kugelgröße und der Anordnung. Die Tragfähigkeit wird oft in Kilogramm pro Einheit angegeben.
- Materialvielfalt: Verfügbar in verschiedenen Materialien wie Stahl, Edelstahl, Keramik oder Kunststoff, um spezifischen Anforderungen hinsichtlich Korrosionsbeständigkeit, Reinheit oder chemischer Verträglichkeit gerecht zu werden.
- Montagemöglichkeiten: Sie sind in verschiedenen Ausführungen erhältlich, z.B. zum Einpressen, Verschrauben oder mit selbstklebenden Befestigungen, was eine flexible Integration in bestehende Systeme ermöglicht.
- Geräuscharmer Betrieb: Gut konstruierte Miniatur-Kugelrollen laufen typischerweise sehr leise, was in Arbeitsumgebungen mit Lärmschutzanforderungen von Vorteil ist.
- Wartungsarmut: Viele Modelle sind gekapselt oder mit einer Lebensdauerschmierung versehen, was ihren Wartungsaufwand minimiert.

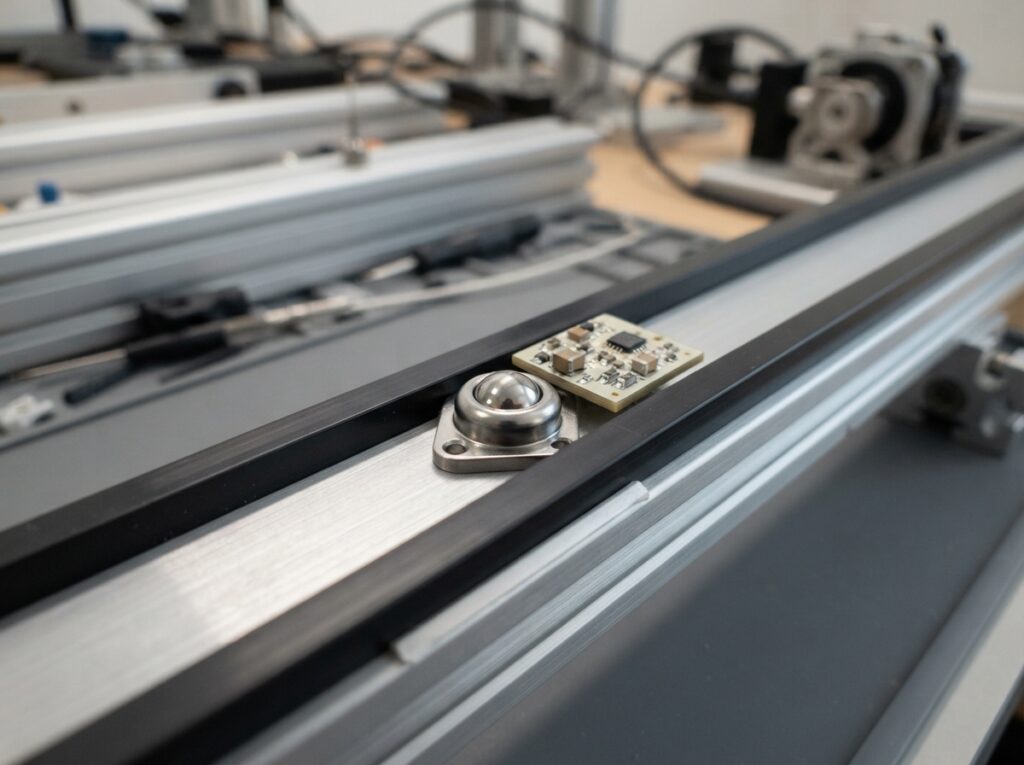

Anwendungsbereiche für Miniatur-Kugelrollen bei kleinen Fördergütern
Die Vielseitigkeit von Miniatur-Kugelrollen eröffnet zahlreiche Anwendungsmöglichkeiten, insbesondere wenn es um die präzise Handhabung kleiner und oft empfindlicher Objekte geht:
- Automatisierte Montagelinien: In der Elektronikfertigung, der Feinmechanik oder der Medizintechnik werden Werkstücke oder Komponenten auf kleinen Trägern mit Miniatur-Kugelrollen präzise von einer Station zur nächsten bewegt.
- Warenversand und Logistik: Kleine Behälter, Schubladen oder spezielle Verpackungen können mit Kugelrollen ausgestattet werden, um das Ein- und Auslagern in Regalsystemen oder auf Förderbändern zu erleichtern.
- Mess- und Prüfvorrichtungen: In Laboren oder Qualitätssicherungsbereichen werden Prüflinge auf Präzisionsdrehscheiben oder Schlitten bewegt, die auf Miniatur-Kugelrollen basieren, um exakte Messungen zu ermöglichen.
- Werkzeugmaschinen und Fertigungsanlagen: Als Führungselemente oder zur reibungslosen Bewegung von Kleinteilen in komplexen Maschinenkonstruktionen.
- Sonderkonstruktionen und Prototypenbau: Ihre Anpassungsfähigkeit macht sie zu einer beliebten Wahl für individuelle Lösungen und die schnelle Entwicklung von Prototypen im Maschinenbau.
- Gastronomie und Haushaltsgeräte: In Auszügen von Kühlschränken, Mikrowellen oder anderen Geräten, wo leise und leichtgängige Bewegungen gefragt sind.
- Medizintechnik: In Geräten zur Probenhandhabung, Mikroskopen oder bildgebenden Verfahren, wo feine Bewegungen von entscheidender Bedeutung sind.
Auswahl der richtigen Miniatur-Kugelrolle
Die Wahl der optimalen Miniatur-Kugelrolle hängt von mehreren Faktoren ab, die du sorgfältig prüfen solltest, um die beste Leistung und Langlebigkeit zu erzielen:
- Tragfähigkeit: Bestimme das maximale Gewicht, das das Fördergut auf jeder einzelnen Kugelrolle oder der gesamten Auflagefläche ausüben wird. Berücksichtige dabei auch dynamische Lasten.
- Umgebungsbedingungen: Achte auf Faktoren wie Temperatur, Feuchtigkeit, das Vorhandensein von Chemikalien oder Staub. Dies beeinflusst die Materialwahl der Kugelrolle.
- Bewegungsgeschwindigkeit und -frequenz: Hohe Geschwindigkeiten oder häufige Bewegungen erfordern oft robustere Materialien und eine präzisere Fertigung.
- Benötigte Präzision: Für hochpräzise Anwendungen sind Kugelrollen mit engen Toleranzen und geringstem Spiel erforderlich.
- Montagefläche und -methode: Wähle eine Ausführung, die sich einfach und sicher in deine Konstruktion integrieren lässt.
- Geräusch- und Vibrationsanforderungen: Wenn Lärm oder Vibrationen ein Problem darstellen, wähle speziell dafür entwickelte oder gedämpfte Modelle.
- Kosten: Das Budget spielt eine Rolle, aber achte darauf, dass der Preis nicht auf Kosten der benötigten Leistung oder Lebensdauer geht.
Konstruktionstipps für den Einsatz von Miniatur-Kugelrollen
Um die Vorteile von Miniatur-Kugelrollen voll auszuschöpfen, sind einige Konstruktionstipps hilfreich:
- Gleichmäßige Lastverteilung: Stelle sicher, dass die Last des Förderguts möglichst gleichmäßig auf die einzelnen Kugelrollen verteilt wird. Ungleichmäßige Belastung kann zu vorzeitigem Verschleiß führen.
- Saubere Oberflächen: Die Montagefläche für die Kugelrollen und die Unterseite des Förderguts sollten sauber und frei von Schmutz, Spänen oder anderen Verunreinigungen sein, um eine reibungslose Funktion zu gewährleisten.
- Stabile Montage: Montiere die Kugelrollen fest und sicher, damit sie sich nicht während des Betriebs lösen oder verformen können. Verwende die empfohlenen Befestigungsmethoden.
- Klarer Bewegungsraum: Achte darauf, dass das Fördergut genügend Freiraum hat und nicht an angrenzenden Bauteilen schleift.
- Vermeidung von Seitenkräften: Miniatur-Kugelrollen sind primär für axiale Lasten und geringe radiale Kräfte konzipiert. Vermeide starke seitliche Kräfte, die die Kugeln verklemmen oder beschädigen könnten.
- Regelmäßige Inspektion: Auch wenn sie wartungsarm sind, solltest du die Kugelrollen regelmäßig auf Beschädigungen oder Verschleiß überprüfen, insbesondere in anspruchsvollen Umgebungen.
Materialkunde bei Miniatur-Kugelrollen
Die Wahl des richtigen Materials ist für die Funktionalität und Lebensdauer von Miniatur-Kugelrollen von entscheidender Bedeutung. Hier sind die gängigsten Materialien und ihre Eigenschaften:
Stahl
Gehärteter Stahl ist das am häufigsten verwendete Material für Kugeln und Gehäuse von Miniatur-Kugelrollen. Er bietet eine ausgezeichnete Härte, hohe Tragfähigkeit und gute Verschleißfestigkeit. Dies macht ihn zur Standardwahl für viele allgemeine Anwendungen. Nachteile sind die Anfälligkeit für Korrosion, wenn er nicht speziell beschichtet oder aus rostfreiem Stahl gefertigt ist.
Edelstahl
Kugelrollen aus Edelstahl, wie z.B. rostfreier Stahl (z.B. 304 oder 420), bieten eine verbesserte Korrosionsbeständigkeit. Dies ist essenziell für Anwendungen in feuchten Umgebungen, in der Lebensmittelindustrie oder in chemischen Prozessen. Edelstahl ist oft etwas weicher als gehärteter Kohlenstoffstahl, bietet aber dennoch eine gute Tragfähigkeit und ist hygienisch.
Keramik
Keramikkugeln, oft aus Siliziumnitrid (Si3N4) oder Zirkonoxid (ZrO2), sind extrem hart, leicht und chemisch inert. Sie sind korrosionsfrei, nicht magnetisch und können bei sehr hohen Temperaturen eingesetzt werden. Keramikkugeln sind ideal für Anwendungen, bei denen Reinheit, chemische Beständigkeit und geringes Gewicht oberste Priorität haben, wie z.B. in der Medizintechnik oder in der Halbleiterfertigung. Sie sind jedoch in der Regel teurer als Stahl.
Kunststoffe
Für Anwendungen mit geringer Traglast und speziellen Anforderungen, wie z.B. elektrische Isolation oder geringe Kosten, werden Kunststoffkugeln (z.B. aus POM, PA, PTFE) verwendet. Sie sind leicht, korrosionsfrei und oft chemisch beständig, bieten aber eine deutlich geringere Tragfähigkeit und Verschleißfestigkeit im Vergleich zu Metallen oder Keramik.
Gehäusematerialien
Die Gehäuse können ebenfalls aus verschiedenen Materialien gefertigt sein, darunter Stahl, Edelstahl, Aluminium oder hochfeste Kunststoffe. Die Wahl hängt von der Tragfähigkeit, der Umgebungsbeständigkeit und den Montageanforderungen ab.
| Eigenschaft | Beschreibung | Vorteile | Nachteile | Typische Anwendungen |
|---|---|---|---|---|
| Kompakte Bauform | Sehr geringe Abmessungen, ideal für enge Platzverhältnisse. | Platzsparend, einfache Integration in kleine Geräte und Systeme. | Begrenzte Einzeltragfähigkeit pro Einheit. | Feinmechanik, Elektronikfertigung, medizinische Geräte. |
| Reibungsreduktion | Ermöglicht mühelose und energieeffiziente Bewegung von Fördergütern. | Leichte Handhabung, geringer Kraftaufwand, reduzierter Verschleiß. | Benötigt saubere Oberflächen für optimale Leistung. | Sortieranlagen, Werkstückträger, Auszüge. |
| Materialauswahl | Verfügbar in Stahl, Edelstahl, Keramik, Kunststoffen für diverse Umgebungsanforderungen. | Anpassbar an Korrosions-, Temperatur- und Reinheitsanforderungen. | Kosten variieren stark je nach Material. | Lebensmittelindustrie, Chemie, Pharma, Elektronik. |
| Präzision und Führung | Ermöglicht exakte Positionierung und gerichtete Bewegung kleiner Objekte. | Hohe Genauigkeit bei der Handhabung empfindlicher Teile. | Abhängig von der Qualität und Ausführung der Rolle. | Messgeräte, optische Industrie, Montageautomaten. |
| Tragfähigkeit | Kann trotz kleiner Größe erhebliche Lasten aufnehmen (material- und größenabhängig). | Geeignet für eine Vielzahl von kleinen bis mittelschweren Objekten. | Begrenzt bei sehr schweren Lasten im Vergleich zu größeren Lagern. | Transportbänder für Kleinteile, Lagertechnik. |
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Miniatur-Kugelrollen: Eigenschaften und Anwendungen bei kleinen Fördergütern
Welche maximale Tragfähigkeit haben typische Miniatur-Kugelrollen?
Die maximale Tragfähigkeit von Miniatur-Kugelrollen variiert stark je nach Größe, Material und Ausführung. Kleinere Einheiten können Lasten von wenigen Kilogramm tragen, während größere oder speziell konstruierte Modelle für den Einsatz in robusten Systemen auch Lasten von mehreren zehn Kilogramm pro Kugelrolle bewältigen können. Es ist wichtig, die Spezifikationen des Herstellers für die jeweilige Modellreihe zu prüfen.
Sind Miniatur-Kugelrollen für den Einsatz in Lebensmittelverarbeitungsanlagen geeignet?
Ja, viele Miniatur-Kugelrollen sind für den Einsatz in Lebensmittelverarbeitungsanlagen geeignet, insbesondere solche, die aus Edelstahl oder speziellen Kunststoffen gefertigt sind. Diese Materialien sind hygienisch, leicht zu reinigen und korrosionsbeständig. Keramikkugeln bieten ebenfalls Vorteile in Bezug auf Reinheit und chemische Beständigkeit. Achte auf entsprechende Zertifizierungen und Zulassungen für deine spezifische Anwendung.
Wie unterscheidet sich eine Miniatur-Kugelrolle von einem Standard-Kugelgleitlager?
Eine Miniatur-Kugelrolle ist eine spezifische Art von Kugelgleitlager, die sich durch ihre extrem geringen Abmessungen auszeichnet und primär für das einfache Bewegen von Objekten auf einer Oberfläche konzipiert ist. Standard-Kugelgleitlager können größer sein und oft in komplexeren Lagerungs- oder Dichtungsanordnungen eingesetzt werden, die nicht primär auf das Gleiten von Objekten ausgelegt sind. Der Hauptunterschied liegt in der Skalierung und dem primären Anwendungszweck – Miniatur-Kugelrollen sind für die oberflächliche Bewegung von Kleinteilen optimiert.
Kann ich Miniatur-Kugelrollen mit Öl oder Fett schmieren?
Viele Miniatur-Kugelrollen, insbesondere solche für präzise oder saubere Anwendungen, sind für den wartungsfreien Betrieb oder mit einer Lebensdauerschmierung ausgelegt. Eine zusätzliche Schmierung kann die Lebensdauer verlängern und die Reibung weiter reduzieren, birgt aber auch das Risiko von Staub- und Schmutzansammlungen, was die Funktion beeinträchtigen kann. Wenn eine Schmierung notwendig ist, sollten die Empfehlungen des Herstellers beachtet werden, um das richtige Schmiermittel und die passende Menge zu verwenden.
Welche Toleranzen sind bei Miniatur-Kugelrollen üblich?
Die Toleranzen bei Miniatur-Kugelrollen hängen stark von der Präzisionsklasse und dem Verwendungszweck ab. Für Standardanwendungen sind die Toleranzen oft ausreichend für reibungslose Bewegungen. Für hochpräzise Anwendungen, wie in der Messtechnik oder der Elektronikfertigung, gibt es spezielle Ausführungen mit sehr engen Toleranzen für die Kugelpositionierung und die Laufruhe, um eine exakte Führung und Wiederholgenauigkeit zu gewährleisten.
Wie vermeide ich Beschädigungen an den Kugeln bei der Montage?
Bei der Montage von Miniatur-Kugelrollen ist Vorsicht geboten. Vermeide es, die Kugeln direkt zu belasten, bevor sie ordnungsgemäß in ihrer Aufnahme sitzen. Bei Modellen, die eingepresst werden, nutze geeignete Werkzeuge, um gleichmäßigen Druck auf das Gehäuse auszuüben, nicht auf die Kugel. Stelle sicher, dass die Montagefläche sauber und plan ist, um ein Verkanten zu verhindern. Bei empfindlichen Kugeln (z.B. Keramik) ist besondere Sorgfalt geboten.
Sind Miniatur-Kugelrollen für den Einsatz bei hohen Temperaturen geeignet?
Die Eignung von Miniatur-Kugelrollen für hohe Temperaturen hängt stark vom verwendeten Material ab. Stahl- und Edelstahlrollen haben ihre Grenzen bei etwa 150-200°C, abhängig von der Schmierung. Keramikkugeln können deutlich höhere Temperaturen aushalten, oft bis zu 800°C oder mehr, und sind daher für Hochtemperaturanwendungen eine ausgezeichnete Wahl. Bei Kunststoffgehäusen sind die Temperaturbeständigkeit und die mechanische Stabilität begrenzt.
