Die Wahl des richtigen Präzisionskugel-Grades ist entscheidend für die Leistungsfähigkeit und Langlebigkeit deiner Anwendungen. Wenn du dich fragst, was die Kennzeichnungen G3, G5, G10 und andere Klassen bedeuten, dann bist du hier richtig, denn diese Klassifizierungen geben Aufschluss über die zulässige Abweichung von der idealen Kugelform und Oberflächengüte.
Das sind die beliebtesten Präzisionskugel Produkte

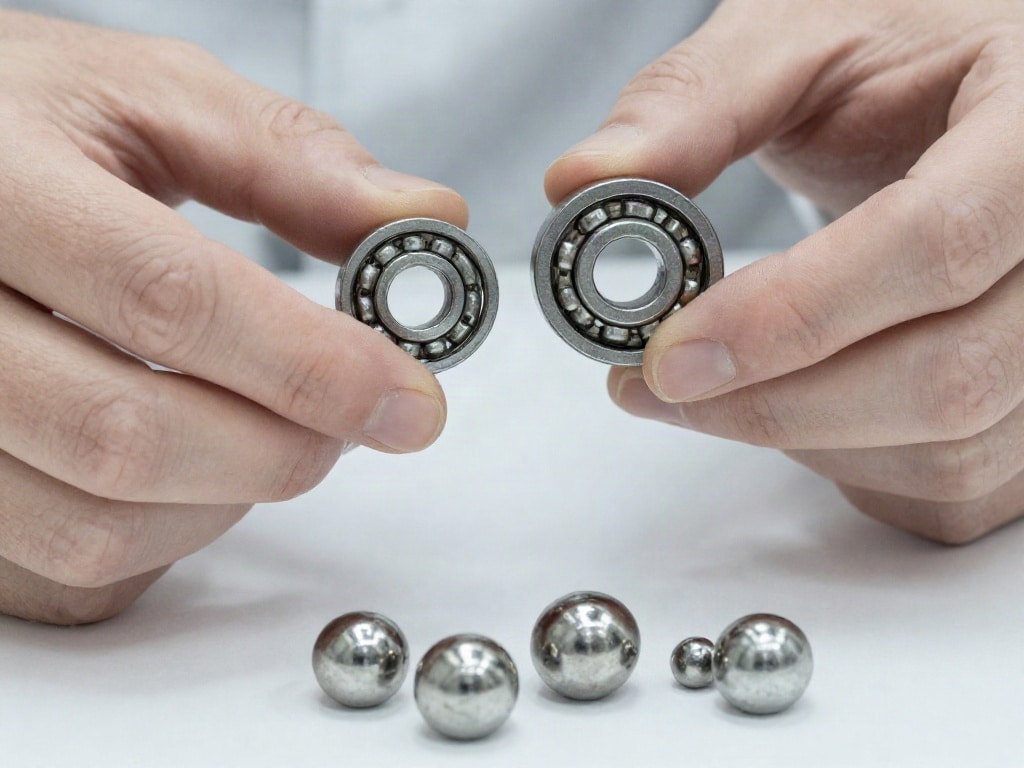

Was ist der Präzisionskugel-Grad?
Der Präzisionskugel-Grad, auch als Kugeltoleranzklasse bekannt, quantifiziert die Genauigkeit, mit der eine Kugel hergestellt wurde. Diese Klassen definieren die maximal zulässigen Abweichungen von der perfekten Sphäre (Rundheit) und die Oberflächenrauheit. Je niedriger die Gradzahl, desto präziser ist die Kugel. Diese Genauigkeit ist essenziell für Anwendungen, bei denen geringste Abweichungen zu Leistungseinbußen oder mechanischen Problemen führen können.
Die Bedeutung der Toleranzklassen (G-Grade)
Die G-Grade, wie G3, G5, G10 und weiterführende Klassen, basieren auf internationalen Standards, primär dem ISO 3290. Sie geben die zulässige maximale Abweichung vom tatsächlichen Kugeldurchmesser an, die als Toleranz definiert ist. Diese Toleranz wird in Mikrometern (µm) angegeben und bestimmt die Präzision der Kugel erheblich. Ein tieferer Einblick in die einzelnen Klassen offenbart ihre spezifischen Anwendungsbereiche und die damit verbundenen Anforderungen.
Geringe Grade (Sehr hohe Präzision)
- G1: Extrem hohe Präzision, selten in industriellen Anwendungen zu finden. Hauptsächlich für metrologische Zwecke oder hochspezialisierte wissenschaftliche Instrumente.
- G2: Ebenfalls eine sehr hohe Präzisionsklasse, die in hochentwickelten Messsystemen oder für Kalibrierungsstandards eingesetzt wird.
- G3: Dies ist eine der feinsten industriell verfügbaren Klassen. G3-Kugeln weisen eine sehr geringe Durchmesserabweichung und eine ausgezeichnete Oberflächengüte auf. Sie finden Anwendung in anspruchsvollen Lagern, Präzisionsinstrumenten und optischen Systemen, wo minimale Rundheitsabweichungen entscheidend sind. Die Toleranz liegt typischerweise im Bereich von ±0,05 µm bis ±0,1 µm.
Mittlere Grade (Hohe Präzision)
- G5: Eine weit verbreitete und sehr genaue Präzisionsklasse. G5-Kugeln bieten ein hervorragendes Verhältnis von Genauigkeit und Kosten für eine breite Palette von Anwendungen. Sie werden häufig in Hochgeschwindigkeitslagern, medizinischen Geräten und Präzisionswerkzeugen eingesetzt. Die zulässige Durchmesserabweichung ist etwas größer als bei G3, liegt aber immer noch im Mikrometerbereich (z.B. ±0,1 µm bis ±0,25 µm).
- G10: Diese Klasse repräsentiert eine gute industrielle Präzision. G10-Kugeln sind robust und bieten eine zuverlässige Leistung für viele Standardanwendungen. Sie werden in allgemeinen Lagern, Fahrradkomponenten, Schleifmaschinen und anderen mechanischen Baugruppen verwendet, bei denen eine hohe Rundheit und Oberflächengüte wichtig ist, aber nicht die extremen Anforderungen von G3 oder G5 erfüllt werden müssen. Die Toleranz kann hier beispielsweise ±0,25 µm bis ±0,5 µm betragen.
Höhere Grade (Standardpräzision)
- G16: Eine weitere gängige Klasse, die eine solide Präzision für viele industrielle Zwecke bietet. Sie wird in Anwendungen eingesetzt, bei denen die Kosten eine größere Rolle spielen und die Anforderungen an die Rundheit nicht extrem sind.
- G20: Diese Klasse ist für Anwendungen mit mittlerer Präzision gedacht. Die Toleranzen sind größer, was sie kostengünstiger macht. Sie eignen sich für weniger kritische Lageranwendungen und allgemeine mechanische Bauteile.
- G25: Bietet eine akzeptable Präzision für viele Standardanwendungen, bei denen die Kosten im Vordergrund stehen.
- G40 und höher: Diese Klassen repräsentieren Standard- oder grobe Präzisionsgrade. Sie werden in Anwendungen eingesetzt, bei denen die mechanische Funktion wichtiger ist als extreme Präzision, wie z.B. in Kugelschiebern, einfachen Lagern oder als Füllmaterial. Die Toleranzen sind hier deutlich größer.
Tabelle: Übersicht der Präzisionskugel-Grade
| Präzisionsgrad (G-Klasse) | Typische Durchmesser-Toleranz (µm) | Anwendungsbeispiele | Oberflächengüte |
|---|---|---|---|
| G3 | ±0,05 bis ±0,1 | Hochgeschwindigkeitslager, Präzisionsinstrumente, Medizintechnik, optische Systeme | Sehr glatt, minimalste Rauheit |
| G5 | ±0,1 bis ±0,25 | Anspruchsvolle Lager, medizinische Geräte, Präzisionswerkzeuge, Luft- und Raumfahrt | Glatt, geringe Rauheit |
| G10 | ±0,25 bis ±0,5 | Standardlager, Fahrradkomponenten, Schleifmaschinen, allgemeine Maschinenbau | Gute Oberflächengüte |
| G20 | ±0,5 bis ±1,0 | Kugelventile, einfache Lager, industrielle Anwendungen mit geringeren Präzisionsanforderungen | Standard-Oberflächengüte |
| G40 und höher | > ±1,0 | Kugelschieber, Füllmaterial, kostensensitive Anwendungen, grobe mechanische Komponenten | Grober, funktional |
Wichtige Faktoren bei der Wahl des richtigen Grades
Die Auswahl des geeigneten Grades für deine Präzisionskugeln hängt von mehreren Schlüsselfaktoren ab. Nicht immer ist die niedrigste Gradzahl auch die beste Wahl. Es ist ein Kompromiss zwischen Präzision, Leistung, Lebensdauer und Kosten.
Anwendungsanforderungen
Definiere genau, welche Funktionen die Kugeln in deinem System erfüllen müssen. Benötigst du extrem geringe Reibung, höchste Laufruhe, präzise Positionierung oder einfach nur eine mechanische Komponente, die Lasten aufnimmt? Je nach Anforderung steigt oder sinkt die Notwendigkeit für eine höhere Präzisionsklasse.
Betriebsumgebung und Belastung
Extreme Temperaturen, aggressive Medien oder hohe dynamische Belastungen können die Leistung und Lebensdauer von Präzisionskugeln beeinflussen. Auch hier kann eine höhere Präzisionsklasse, die oft mit besseren Materialien und Oberflächen einhergeht, vorteilhaft sein, um Verschleiß und Ausfälle zu minimieren.
Kosteneffizienz
Präzisionskugeln mit niedrigeren G-Graden sind in der Herstellung aufwendiger und daher teurer. Es ist wichtig, den technischen Nutzen einer höheren Präzision gegen die zusätzlichen Kosten abzuwägen. Oftmals reichen für viele Anwendungen auch Klassen wie G10 oder G20 völlig aus, um die gewünschte Leistung zu erzielen.
Material der Kugeln
Der Grad bezieht sich primär auf die geometrischen und oberflächlichen Eigenschaften. Die Materialwahl (z.B. Edelstahl, Keramik, Hartmetall) ist ein weiterer entscheidender Faktor, der die mechanischen Eigenschaften wie Härte, Korrosionsbeständigkeit und Temperaturfestigkeit beeinflusst. Oftmals korrelieren höhere Präzisionsklassen auch mit spezifischen Materialgüten.
Oberflächenrauheit (Ra)
Neben der Rundheit ist die Oberflächenrauheit ein entscheidendes Kriterium für die Leistungsfähigkeit von Präzisionskugeln. Eine geringere Rauheit reduziert Reibung, Verschleiß und Geräuschentwicklung. Niedrigere G-Grade gehen in der Regel mit einer feineren Oberflächengüte einher, was für dynamische und reibungssensitive Anwendungen von enormer Bedeutung ist.
Spezifische Anwendungen für verschiedene Grade
Die Anwendungsbereiche für Präzisionskugeln sind vielfältig und reichen von alltäglichen Gebrauchsgegenständen bis hin zu hochkomplexen technischen Systemen.
Hochpräzisionslager
In Anwendungen, bei denen höchste Laufruhe, minimale Vibrationen und exakte Positionierung erforderlich sind, kommen vorrangig Kugeln der Klassen G3 und G5 zum Einsatz. Dies betrifft insbesondere Lager in Spindeln von Werkzeugmaschinen, hochdynamischen Servomotoren, Luft- und Raumfahrtkomponenten und Präzisionsmessgeräten.
Medizintechnik
Die Anforderungen in der Medizintechnik sind extrem hoch. Geringste Verunreinigungen, höchste Hygieneanforderungen und zuverlässige Funktion sind unerlässlich. Daher werden in medizinischen Geräten, wie z.B. chirurgischen Instrumenten, Dialysegeräten oder bildgebenden Systemen, oft Kugeln der Klassen G3 oder G5 verwendet, die auch biokompatibel sind.
Optische Systeme und Sensorik
Für Präzisionsführungen in optischen Systemen, wie z.B. bei Kameraobjektiven oder Teleskopen, sowie in hochsensiblen Sensoren, sind Kugeln mit extrem geringen Fertigungstoleranzen und perfekter Rundheit notwendig. Hier kommen bevorzugt G3-Kugeln zum Einsatz, um submikrometergenaue Bewegungen zu ermöglichen.
Industrielle Automatisierung und Robotik
In der industriellen Automatisierung und Robotik sind Geschwindigkeit, Präzision und Zuverlässigkeit entscheidend. Lager und Führungen in Roboterarmen oder automatisierten Fertigungslinien erfordern oft Kugeln der Klassen G5 und G10, um schnelle und präzise Bewegungsabläufe ohne unerwünschte Vibrationen zu gewährleisten.
Fahrradkomponenten
Auch im Radsport sind Präzisionskugeln von Bedeutung. In hochwertigen Nabenlagern oder Tretlagern können Kugeln der Klasse G10 oder manchmal sogar G5 für eine spürbar bessere Laufleistung, geringere Reibung und längere Lebensdauer sorgen. Hier spielt die gleichmäßige Lastverteilung eine wichtige Rolle.
Allgemeine Maschinenelemente
Für eine breite Palette von allgemeinen Maschinenelementen, bei denen die Präzisionsanforderungen moderat sind, eignen sich Kugeln der Klassen G10, G16 oder G20. Dazu zählen beispielsweise Lager in Förderanlagen, Industriepumpen oder Getrieben, bei denen eine Standardpräzision ausreichend ist.
Das sind die neuesten Präzisionskugel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Grade bei Präzisionskugeln: Was bedeuten G3, G5, G10 und weitere Klassen?
Was ist der Unterschied zwischen G3 und G10 Kugeln?
Der Hauptunterschied zwischen G3 und G10 Kugeln liegt in ihrer Präzision. G3-Kugeln sind wesentlich genauer, was bedeutet, dass ihre Durchmesserabweichung und Oberflächenrauheit deutlich geringer sind als bei G10-Kugeln. G3 wird für hochpräzise Anwendungen wie in der Luft- und Raumfahrt oder Medizintechnik verwendet, während G10 für allgemeine industrielle Anwendungen mit moderaten Präzisionsanforderungen ausreicht.
Wie beeinflusst der G-Grad die Lebensdauer einer Lagerung?
Ein niedrigerer G-Grad (höhere Präzision) bedeutet in der Regel eine höhere Rundheit und eine feinere Oberflächengüte. Dies führt zu einer gleichmäßigeren Lastverteilung und geringeren Reibungskräften innerhalb der Lagerung. Dadurch wird der Verschleiß reduziert, was die Lebensdauer der Lagerung erheblich verlängern kann, insbesondere unter dynamischer Belastung.
Sind G3-Kugeln immer aus hochwertigerem Material gefertigt als G10-Kugeln?
Nicht zwangsläufig. Der G-Grad bezieht sich primär auf die geometrische Genauigkeit und Oberflächengüte, die durch den Fertigungsprozess erreicht wird. Während es eine Tendenz gibt, dass höhere Präzisionsklassen mit besseren Materialien kombiniert werden, ist dies keine feste Regel. Die Materialauswahl (z.B. Stahl, Keramik) ist ein separater Spezifikationsparameter.
Welcher G-Grad ist für mein Hobby-Projekt am besten geeignet?
Für die meisten Hobby-Projekte, die keine extremen Präzisionsanforderungen stellen, sind Kugeln der Klassen G10, G20 oder sogar G40 oft völlig ausreichend und kostengünstig. Wenn du beispielsweise ein Fahrrad restaurierst oder ein selbstgebautes Gerät baust, bei dem es auf Laufruhe ankommt, könnten G10-Kugeln eine gute Wahl sein. Für Modellbau oder einfache mechanische Spiele sind oft sogar G20-Kugeln ausreichend.
Wie kann ich die Präzision einer Kugel überprüfen?
Die Überprüfung der Präzision einer einzelnen Kugel erfordert spezialisierte Messgeräte wie Koordinatenmessgeräte (KMGs) oder optische Messsysteme. Für den durchschnittlichen Anwender ist dies im Grunde nicht praktikabel. Die Zuverlässigkeit der angegebenen G-Grade hängt stark vom Vertrauen in den Hersteller und dessen Qualitätskontrollprozesse ab. Zertifikate und Prüfprotokolle können hier Aufschluss geben.
Gibt es einen offiziellen Standard für die G-Grade?
Ja, die G-Grade sind international standardisiert. Der Hauptstandard, der diese Klassifizierungen definiert, ist die ISO 3290 (auch bekannt als ABMA-Standard in den USA). Dieser Standard legt die zulässigen Abweichungen für Durchmesser, Rundheit und Oberflächenrauheit für verschiedene Präzisionsklassen fest.
Können G3-Kugeln in Umgebungen mit hoher Temperatur eingesetzt werden?
Die Einsatzfähigkeit von G3-Kugeln bei hohen Temperaturen hängt primär vom verwendeten Material ab. Standard-Edelstahlkugeln haben ihre Temperaturgrenzen. Für Hochtemperaturanwendungen werden spezielle Materialien wie Keramikkugeln (z.B. Siliziumnitrid) oder hochlegierte Stähle benötigt, die auch bei erhöhten Temperaturen ihre präzisen Eigenschaften beibehalten können.
