Du stehst vor der Aufgabe, die Funktionsweise eines Kugellagers präzise zu verstehen, um seine entscheidende Rolle in technischen Systemen zu erfassen. Diese detaillierte Erklärung des Aufbaus – Innenring, Außenring, Kugeln und Käfig – liefert dir das fundierte Wissen, das du benötigst, um die Belastbarkeit, Präzision und Langlebigkeit von Maschinen und Anlagen zu beurteilen.
Das sind die beliebtesten Kugellager Produkte

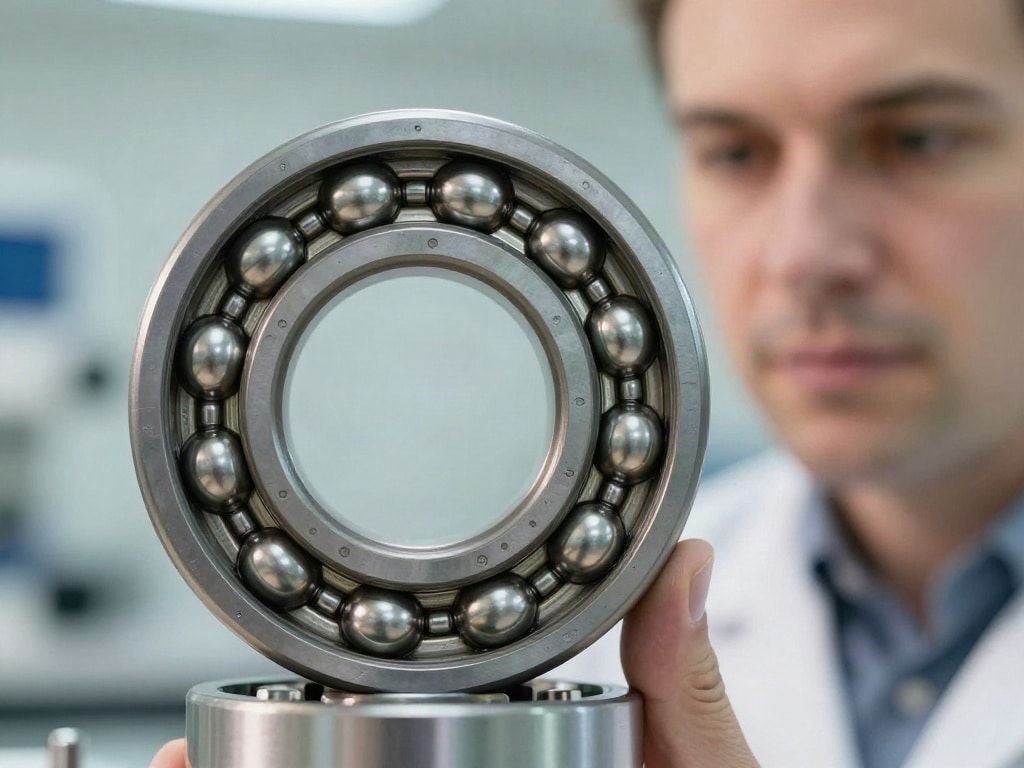

Der fundamentale Aufbau eines Kugellagers
Ein Kugellager ist weit mehr als nur eine einfache Komponente; es ist ein präzisionsgefertigtes System, das darauf ausgelegt ist, Reibung zu minimieren und Lasten über rotierende Elemente zu übertragen. Seine Effektivität und Langlebigkeit hängen maßgeblich von der perfekten Abstimmung seiner vier Hauptbestandteile ab: dem Innenring, dem Außenring, den Kugeln und dem Käfig. Jeder dieser Teile erfüllt eine spezifische, unverzichtbare Funktion im Zusammenspiel, um eine reibungslose und effiziente Bewegung zu ermöglichen. Das Verständnis dieser einzelnen Komponenten und ihrer Interaktion ist der Schlüssel zur Auswahl des richtigen Lagertyps für jede spezifische Anwendung und zur Gewährleistung optimaler Leistung.
Innenring: Die Kernkomponente der Lastübertragung
Der Innenring ist das zentrale Element eines jeden Kugellagers. Er ist typischerweise die innere Laufbahn, auf der die Kugeln rollen. Seine Oberfläche ist extrem präzise bearbeitet, um eine glatte und gleichmäßige Kontaktfläche für die Kugeln zu bieten. Die Abmessungen des Innenrings, insbesondere der Innendurchmesser, definieren, auf welche Welle das Kugellager montiert wird. Oftmals ist der Innenring fest mit der Welle verbunden, entweder durch Presspassung oder durch andere Befestigungsmethoden. Die Qualität der Oberflächengüte des Innenrings ist entscheidend für die Geräuschminimierung und die Lebensdauer des Lagers, da kleinste Unebenheiten zu erhöhter Reibung und Verschleiß führen können. Die Härte und Verschleißfestigkeit des Materials, meist aus hochwertigem Stahl gefertigt, sind ebenfalls von höchster Bedeutung, um den mechanischen Belastungen standzuhalten, denen das Lager im Betrieb ausgesetzt ist.
- Funktion: Dient als innere Laufbahn für die Kugeln und wird typischerweise auf der Welle montiert.
- Material: Hochlegierter Wälzlagerstahl, sorgfältig wärmebehandelt für Härte und Verschleißfestigkeit.
- Präzision: Oberflächenrauheit und Maßhaltigkeit sind kritisch für die Lagerleistung und Lebensdauer.
- Montage: Festlegung auf der Welle, oft durch Presspassung oder mit Nut und Sicherungsring.
Außenring: Die äußere Hülle und das Gegenstück
Der Außenring bildet das äußere Gehäuse des Kugellagers und beherbergt die Laufbahn für die Kugeln auf seiner Innenseite. Ähnlich wie der Innenring weist der Außenring eine hochpräzise geformte Laufbahn auf, die perfekt auf den Durchmesser und die Anzahl der Kugeln abgestimmt ist. Der Außenring wird in der Regel im Gehäuse oder in der Lagerung der Maschine fixiert. Die präzise Formgebung der Außenlaufbahn gewährleistet, dass die Kugeln während des Betriebs korrekt geführt werden und die Kräfte gleichmäßig verteilt werden. Die Außendurchmesser des Außenrings variieren stark je nach Lagergröße und Anwendungsanforderungen, von wenigen Millimetern bis zu mehreren Metern. Die exakte zylindrische oder sphärische Form der Innenfläche des Außenrings ist entscheidend für die effektive Aufnahme von radialen und axialen Lasten.
- Funktion: Bietet die äußere Laufbahn für die Kugeln und wird im Gehäuse fixiert.
- Material: Ebenfalls aus hochwertigem Wälzlagerstahl gefertigt und wärmebehandelt.
- Schnittstelle: Definiert die Aufnahme des Lagers im umliegenden Maschinenteil.
- Formen: Kann zylindrische oder sphärische Laufbahnen aufweisen, je nach Lagerart.
Kugeln: Die rollenden Elemente für geringe Reibung
Die Kugeln sind das Herzstück jedes Kugellagers und ermöglichen durch ihre rollende Bewegung die drastische Reduzierung der Reibung zwischen dem Innen- und Außenring. Sie sind kugelförmig geschliffen und poliert, um eine nahezu perfekte runde Form zu erzielen, was für eine gleichmäßige Lastverteilung und minimale Kontaktfläche sorgt. Die Größe, Anzahl und das Material der Kugeln werden sorgfältig auf die spezifische Anwendung abgestimmt. Größere Kugeln können höhere Lasten tragen, während eine größere Anzahl von Kugeln die Last auf eine größere Fläche verteilt. Die Oberflächenqualität der Kugeln ist von immenser Bedeutung; selbst kleinste Imperfektionen können zu erhöhtem Verschleiß, Geräuschen und letztendlich zum vorzeitigen Ausfall des Lagers führen. Sie werden aus gehärteten Stählen, Keramiken oder anderen Spezialmaterialien gefertigt, um extreme Belastungen und Temperaturen zu widerstehen.
- Funktion: Übernehmen die Hauptlast und ermöglichen durch Rollen eine reibungsarme Bewegung.
- Material: Typischerweise gehärteter Chromstahl, aber auch Keramiken (z.B. Siliziumnitrid) für spezielle Anwendungen.
- Qualität: Perfekte Rundheit und Oberflächenglätte sind essenziell für die Leistung.
- Dimensionierung: Größe und Anzahl werden basierend auf Lastanforderungen und Bauraum gewählt.
Käfig: Die Ordnungshüter im Lager
Der Käfig, auch als Innenkäfig oder Seguerschuh bekannt, spielt eine entscheidende Rolle für die Funktionalität und Langlebigkeit eines Kugellagers, indem er die Kugeln präzise voneinander trennt und in ihrer Position hält. Ohne den Käfig würden sich die Kugeln im Lager gegen- und übereinander reiben, was zu erhöhtem Verschleiß, Wärmeentwicklung und potenziellen Beschädigungen führen würde. Der Käfig führt die Kugeln entlang ihrer Laufbahnen und sorgt dafür, dass sie sich gleichmäßig verteilen. Materialien für Käfige variieren je nach Anwendungsanforderungen: von einfachen Stahlblechkäfigen über massive Messing- oder Aluminiumkäfige bis hin zu Hochleistungskunststoffen wie Polyamid oder PEEK für spezielle Umgebungen (z.B. hohe Temperaturen, aggressive Medien). Die Konstruktion des Käfigs muss robust genug sein, um die Zentrifugalkräfte bei hohen Drehzahlen aufzunehmen, und gleichzeitig leicht genug, um die rotierende Masse zu minimieren.
- Funktion: Trennt die Kugeln, führt sie und verhindert deren Kollision.
- Materialien: Vielfältig, z.B. Stahlblech, Messing, Aluminium, Kunststoffe (Polyamid, PEEK).
- Konstruktion: Muss den dynamischen Kräften standhalten und geringe Reibung aufweisen.
- Vorteile: Reduziert Verschleiß, Wärmeentwicklung und Geräusche.
Die Interaktion der Komponenten für optimale Leistung
Die wahre Stärke eines Kugellagers liegt in der perfekten Abstimmung und dem Zusammenspiel seiner einzelnen Bestandteile. Der Innenring und der Außenring definieren die geometrische Struktur, innerhalb derer die Kugeln präzise geführt werden. Die Kugeln, als die primären Lastträger, rollen auf den speziell geformten Laufbahnen der Ringe und wandeln Gleitreibung in Rollreibung um, was die Effizienz drastisch erhöht. Der Käfig sorgt dafür, dass diese rollenden Elemente optimal positioniert und voneinander getrennt bleiben, um jeglichen unerwünschten Kontakt zu vermeiden und eine gleichmäßige Verteilung der Kräfte zu gewährleisten. Jede Ungenauigkeit oder jedes Materialproblem bei einem dieser Elemente beeinträchtigt unmittelbar die Gesamtleistung des Lagers – sei es in Bezug auf Tragfähigkeit, Drehzahlgrenze, Lebensdauer, Geräuschentwicklung oder Energieeffizienz. Die präzise Fertigung und die richtige Materialauswahl sind daher entscheidend für die Zuverlässigkeit des gesamten Systems, in dem das Kugellager eingesetzt wird.
Typische Anwendungsszenarien und deren Anforderungen an den Aufbau
Die Vielfalt der Einsatzgebiete von Kugellagern ist enorm und jede Anwendung stellt spezifische Anforderungen an den Aufbau. In Elektromotoren beispielsweise sind niedrige Geräuschentwicklung und eine lange Lebensdauer unter hohen Drehzahlen entscheidend. Dies erfordert extrem präzise gefertigte Innen- und Außenringe, hochqualitative Kugeln und oft Käfige aus speziellem Kunststoff oder Bronze, die auch bei hohen Temperaturen und Drehzahlen ihre Formstabilität behalten. Bei Anwendungen im Schwermaschinenbau, wo sehr hohe radiale und axiale Lasten auftreten, werden oft Kugeln mit größerem Durchmesser und verstärkte Ringe eingesetzt. Hier spielt die Materialfestigkeit und die exakte Auslegung der Laufbahn eine dominierende Rolle, um Brüche oder Verformungen unter extremer Belastung zu vermeiden. In der Luft- und Raumfahrt werden oft Kugellager aus Spezialwerkstoffen gefertigt, die extremen Temperaturschwankungen, Vakuum und aggressiven Medien standhalten müssen, was den Einsatz von Keramikkugeln oder speziellen Legierungen für die Ringe und Käfige notwendig macht. Selbst in alltäglichen Gegenständen wie Fahrrädern oder Haushaltsgeräten sind die Prinzipien des Aufbaus entscheidend für die Funktion – hier stehen oft Kosteneffizienz und ausreichende Leistung im Vordergrund, was zu standardisierten Materialien und Fertigungsverfahren führt.
Übersicht der Hauptkomponenten und ihrer Funktionen
| Komponente | Hauptfunktion(en) | Entscheidende Eigenschaften | Materialbeispiele |
|---|---|---|---|
| Innenring | Aufnahme auf der Welle, innere Laufbahn für Kugeln | Maßhaltigkeit, Oberflächengüte, Härte | Gehärteter Wälzlagerstahl |
| Außenring | Gehäuse des Lagers, äußere Laufbahn für Kugeln | Formstabilität, Oberflächengüte, exakte Geometrie | Gehärteter Wälzlagerstahl |
| Kugeln | Lastübertragung durch Rollen, Reibungsreduktion | Perfekte Rundheit, Oberflächenglätte, Härte, Verschleißfestigkeit | Chromstahl, Keramik (Si3N4) |
| Käfig | Trennung und Führung der Kugeln, Reduktion von Kollisionen | Mechanische Festigkeit, geringe Reibung, Temperaturbeständigkeit | Stahlblech, Messing, Polyamid, PEEK |
Das sind die neuesten Kugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Aufbau eines Kugellagers: Innenring, Außenring, Kugeln und Käfig erklärt
Was ist die Hauptaufgabe des Innenrings in einem Kugellager?
Der Innenring ist die innere Laufbahn des Kugellagers und wird typischerweise fest mit der Welle verbunden. Seine Hauptaufgabe ist es, die Kugeln zu führen und die auf sie wirkenden Lasten aufzunehmen und an die Welle weiterzuleiten. Seine Präzision in Bezug auf Form und Oberflächengüte ist entscheidend für die gesamte Lagerleistung und Lebensdauer.
Warum sind die Kugeln in einem Kugellager so wichtig?
Die Kugeln sind das Kernstück des Kugellagers, da sie durch ihre rollende Bewegung die Gleitreibung in Rollreibung umwandeln. Diese Umwandlung minimiert den Energieverlust und die Wärmeentwicklung erheblich. Ihre perfekte Rundheit und Oberflächenbeschaffenheit sind essentiell, um die auftretenden Kräfte gleichmäßig zu verteilen und einen reibungslosen Lauf zu gewährleisten.
Welche Rolle spielt der Käfig in der Funktionsweise eines Kugellagers?
Der Käfig ist dafür verantwortlich, die einzelnen Kugeln im Lager voneinander zu trennen und sie in ihrer Position zu halten. Ohne den Käfig würden die Kugeln gegeneinander reiben, was zu übermäßigem Verschleiß, Wärmeentwicklung und potenziellen Beschädigungen führen würde. Er sorgt für eine gleichmäßige Verteilung der Kugeln und eine optimale Führung entlang der Laufbahnen.
Kann ein einzelner beschädigter Bestandteil eines Kugellagers dessen Gesamtfunktion beeinträchtigen?
Ja, absolut. Ein Kugellager ist ein präzises System, bei dem alle Komponenten perfekt zusammenspielen müssen. Selbst eine kleine Beschädigung an einem einzelnen Bestandteil – sei es ein Riss im Innenring, eine Delle auf einer Kugel oder ein Bruch im Käfig – kann die Kräfteverteilung negativ beeinflussen, zu erhöhter Reibung und schnellerem Verschleiß aller anderen Teile führen und letztendlich zum Ausfall des gesamten Lagers.
Welche Materialien werden typischerweise für die einzelnen Komponenten eines Kugellagers verwendet und warum?
Für Innen- und Außenringe wird meist hochwertiger Wälzlagerstahl verwendet, der durch Wärmebehandlung extrem hart und verschleißfest gemacht wird. Die Kugeln bestehen ebenfalls oft aus gehärtetem Chromstahl, für extreme Bedingungen kommen aber auch Keramiken wie Siliziumnitrid zum Einsatz, da sie leichter, härter und korrosionsbeständiger sind. Käfige können aus Stahlblech, Messing, Aluminium oder verschiedenen Kunststoffen wie Polyamid oder PEEK gefertigt werden, je nach Anforderungen an Temperatur, Geschwindigkeit und chemische Beständigkeit.
Wie beeinflusst die präzise Fertigung der Laufbahnen die Leistung des Kugellagers?
Die Laufbahnen auf Innen- und Außenring sind extrem präzise geschliffen und poliert. Ihre exakte Geometrie und Oberflächenqualität sind entscheidend für die korrekte Führung der Kugeln und eine optimale Lastverteilung. Ungleichmäßigkeiten oder Rauheiten auf den Laufbahnen können zu erhöhtem Verschleiß, Geräuschentwicklung, Vibrationen und einer verkürzten Lebensdauer des Lagers führen.
