Für ein reibungsloses und präzises Manövrieren ist das Schwenklager von Lenkrollen essenziell. Es bildet das Kernstück jeder Lenkrolle und bestimmt maßgeblich, wie leicht und wendig sich ein Möbelstück, ein Transportwagen oder ein Gerät bewegen lässt.
Das sind die beliebtesten Schwenklager Produkte
Grundlagen des Schwenklagers in Lenkrollen
Das Schwenklager, auch als Drehkranz oder Gabelkopf bekannt, ist die mechanische Komponente, die es der Rolle ermöglicht, sich um eine vertikale Achse zu drehen und somit Richtungsänderungen vorzunehmen. Ohne ein funktionierendes Schwenklager wäre eine Lenkrolle lediglich eine starre Rolle, die keinerlei Lenkbarkeit ermöglicht.
Aufbau eines Schwenklagers
Der Aufbau eines Schwenklagers kann je nach Anwendungsbereich und Hersteller variieren, doch die grundlegenden Elemente sind stets ähnlich. Kernstück ist die drehbare Verbindung, die meist aus zwei miteinander verbundenen Komponenten besteht, die eine relative Drehbewegung zueinander erlauben. Hier sind die typischen Bestandteile:
- Obere Platte (Befestigungsplatte): Diese Platte wird fest mit der zu bewegenden Last (z.B. einem Möbelstück, einem Tischgestell oder einem Maschinenrahmen) verschraubt. Sie beinhaltet oft Bohrungen oder eine Gewindebohrung zur Befestigung.
- Untere Gabel oder Lagergehäuse: Dieses Teil ist fest mit der Radaufnahme (der Gabel, die das Rad hält) verbunden. Es umschließt oder trägt die obere Platte und ermöglicht die Drehbewegung.

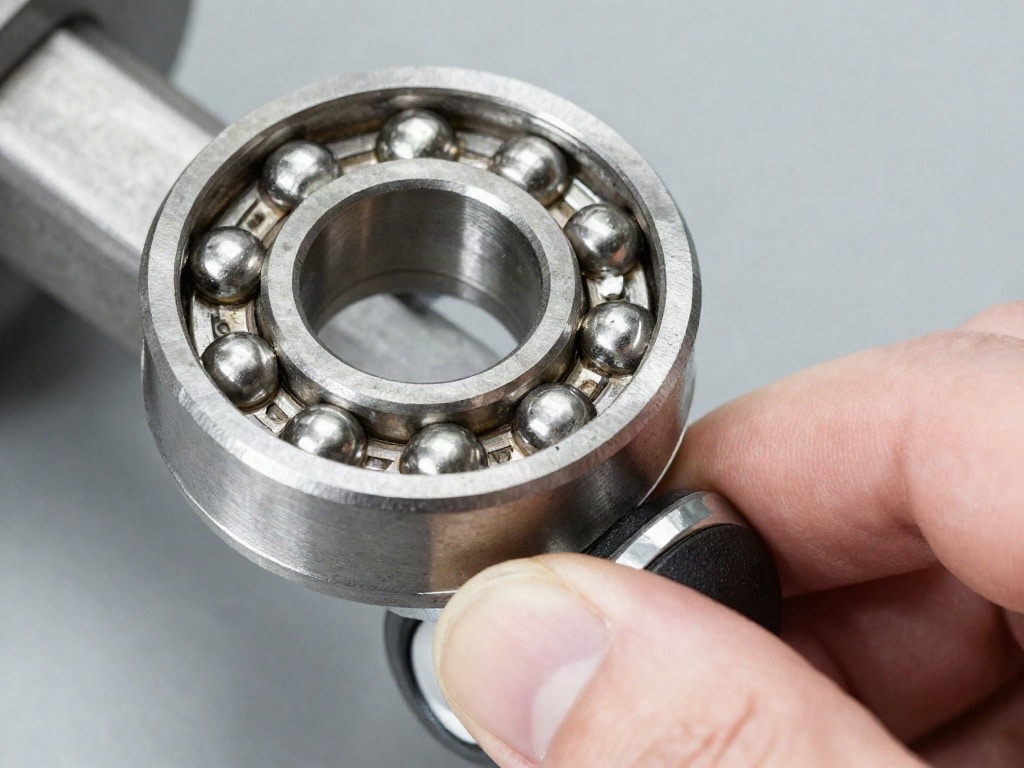

- Drehlager (Kugellager/Rolllager): Zwischen der oberen Platte und der unteren Gabel befinden sich die eigentlichen Lagerungselemente. Am häufigsten kommen hier Präzisionskugellager zum Einsatz. Bei einfacheren Konstruktionen können auch Gleitlager oder einfache Buchsen verwendet werden. Die Kugeln oder Rollen sind in einem Käfig gelagert, um eine gleichmäßige Verteilung der Last und eine reibungsarme Drehung zu gewährleisten.
- Vertikale Achse (Bolzen/Zapfen): Ein zentraler Bolzen oder Zapfen verbindet die obere Platte und die untere Gabel und stellt sicher, dass die Drehbewegung um die vertikale Achse stattfindet. Dieser Bolzen ist oft fest mit der einen Komponente verbunden und wird durch die andere geführt oder mit einer Mutter gesichert.
- Abdichtungselemente (optional): Je nach Einsatzzweck und Umgebung können Dichtungen integriert sein, um das Eindringen von Staub, Schmutz, Feuchtigkeit oder Korrosion zu verhindern und so die Lebensdauer des Lagers zu verlängern.
- Schmiernippel (optional): Bei anspruchsvollen Anwendungen oder höherer Belastung kann ein Schmiernippel vorhanden sein, um das Lager mit Schmierfett zu versorgen und so die Reibung weiter zu reduzieren und den Verschleiß zu minimieren.
Funktionsweise des Schwenklagers
Die Funktion des Schwenklagers ist denkbar einfach und doch entscheidend für die Mobilität. Wenn Sie an einem Objekt, das mit Lenkrollen ausgestattet ist, ziehen oder schieben, übt die Bewegung eine Kraft auf die Gabel aus, die das Rad trägt. Diese Kraft wird über das Drehlager auf die Befestigungsplatte und somit auf die Last übertragen. Gleichzeitig wirkt die Kraft auf die untere Gabel und veranlasst diese, sich um die vertikale Achse des Schwenklagers zu drehen. Da die untere Gabel mit dem Rad verbunden ist, dreht sich auch das Rad in die gewünschte Richtung. Das Kugellager sorgt dafür, dass diese Drehung mit minimalem Widerstand und höchster Präzision erfolgt. Eine gut dimensionierte und qualitativ hochwertige Lagerung ermöglicht eine nahezu mühelose Richtungsänderung, selbst unter Last.
Einfluss des Schwenklagers auf die Lenkbarkeit
Die Qualität und Beschaffenheit des Schwenklagers haben einen direkten und signifikanten Einfluss auf die Lenkbarkeit. Sie sind das Herzstück, das die Wendigkeit und das Manövriervermögen bestimmt.
Präzision und Leichtgängigkeit
Ein hochwertiges Schwenklager mit Präzisionskugellagern ermöglicht eine extrem leichtgängige Drehung. Dies bedeutet, dass Sie mit geringem Kraftaufwand die Richtung ändern können. Bei schweren Lasten ist dies besonders wichtig, um Ermüdung zu vermeiden und eine einfache Handhabung zu gewährleisten. Die Präzision des Lagers verhindert ein „Hängenbleiben“ oder ein ruckartiges Lenkverhalten, was besonders in engen Räumen oder bei komplexen Manövern von Vorteil ist.
Belastbarkeit und Stabilität
Die Tragfähigkeit eines Schwenklagers ist entscheidend für den Einsatzbereich. Ein für schwere Lasten ausgelegtes Lager muss nicht nur leichtgängig sein, sondern auch robust genug, um den auftretenden Kräften standzuhalten, ohne sich zu verformen oder zu beschädigen. Eine stabile Lagerung verhindert unerwünschte Bewegungen oder ein Kippen der Last während der Fahrt. Dies trägt zur Sicherheit und Kontrolle bei.
Langlebigkeit und Wartungsaufwand
Hochwertige Materialien und eine sorgfältige Verarbeitung des Schwenklagers führen zu einer längeren Lebensdauer. Dies reduziert den Bedarf an Austausch und Wartung. Je nach Umgebungsbedingungen und Beanspruchung kann eine regelmäßige Schmierung die Funktionalität erhalten und die Abnutzung verlangsamen. Schwenklager mit guter Abdichtung sind widerstandsfähiger gegen Verschmutzung und Korrosion, was ebenfalls zu einer längeren Einsatzdauer beiträgt.
Arten von Schwenklagern und ihre Auswirkungen
Obwohl das Grundprinzip das gleiche ist, existieren verschiedene Ausführungen von Schwenklagern, die spezifische Vorteile für unterschiedliche Anwendungen bieten.
Kugelgelagerte Schwenklager
Dies ist die gebräuchlichste und oft auch die leistungsfähigste Ausführung. Präzisionskugellager ermöglichen eine sehr geringe Reibung und somit eine exzellente Leichtgängigkeit und Wendigkeit. Sie sind gut geeignet für eine breite Palette von Lasten und Anwendungen, von Bürostühlen bis hin zu schweren Industrietransportwagen.
Gleitgelagerte Schwenklager
Diese sind in der Regel einfacher und kostengünstiger aufgebaut. Sie verwenden oft eine Gleitbuchse anstelle von Kugeln. Während sie für leichte bis mittlere Lasten ausreichend sein können, bieten sie nicht die gleiche Leichtgängigkeit und Präzision wie kugelgelagerte Varianten. Sie sind empfindlicher gegenüber Schmutz und Verschleiß.
Kegelrollenlagerte Schwenklager
Bei sehr hohen radialen und axialen Belastungen können Schwenklager mit Kegelrollenlagern zum Einsatz kommen. Diese sind extrem robust und bieten eine hohe Stabilität, sind aber oft weniger leichtgängig als reine Kugellager und erfordern eine präzisere Einstellung.
Doppelkugelgelagerte Schwenklager
Diese Ausführung verfügt über zwei Kugellagerringe übereinander, was die Tragfähigkeit und Stabilität erhöht und gleichzeitig eine sehr gute Lenkbarkeit beibehält. Sie sind ideal für Anwendungen mit hoher dynamischer Belastung.
Materialien und deren Bedeutung für die Leistung
Die Wahl der Materialien für das Schwenklager hat direkte Auswirkungen auf seine Leistung, Langlebigkeit und Einsatzfähigkeit unter verschiedenen Bedingungen.
Stahl
Hochwertiger Stahl ist das am häufigsten verwendete Material für Schwenklager. Je nach Einsatzzweck kommen unterschiedliche Stahllegierungen zum Einsatz, um Härte, Korrosionsbeständigkeit und Festigkeit zu optimieren. Vergütete Stähle für Lagerringe und Kugeln sorgen für höchste Belastbarkeit und geringen Verschleiß. Verzinkter Stahl oder Edelstahl bieten zusätzlichen Schutz vor Korrosion.
Kunststoffe (Polyamide, Polyurethane etc.)
In einigen Fällen, insbesondere bei leichteren Anwendungen oder wenn Geräuschdämpfung eine Rolle spielt, können Komponenten des Schwenklagers aus hochfesten Kunststoffen gefertigt sein. Dies ist häufig bei Radkörpern oder Käfigen der Kugellager der Fall. Kunststoffe können korrosionsbeständiger sein und eine gute Gleitfähigkeit aufweisen.
Aluminium und seine Legierungen
Für leichtere Konstruktionen oder wenn Korrosionsbeständigkeit im Vordergrund steht, können Aluminiumlegierungen für Gehäuse oder Befestigungsplatten verwendet werden. Dies reduziert das Gesamtgewicht der Rolle, ohne die Funktionalität des Schwenklagers wesentlich zu beeinträchtigen.
| Aspekt | Beschreibung | Einfluss auf Lenkbarkeit | Typische Materialien |
|---|---|---|---|
| Lagerungsart | Die Art und Weise, wie die Drehung zwischen den Komponenten realisiert wird (z.B. Kugeln, Rollen, Gleitflächen). | Entscheidend für Leichtgängigkeit, Präzision und Widerstand gegen Hängenbleiben. | Stahl (Kugeln, Rollen), Kunststoffe (Käfige, Gleitbuchsen) |
| Konstruktion & Passungen | Die Fertigungsgenauigkeit der Bauteile und die Präzision, mit der sie zusammengefügt sind. | Bestimmt das Ausmaß an Spiel, Vibrationen und die allgemeine Laufruhe. Enge Toleranzen führen zu präziserer Steuerung. | Stahl, Aluminiumlegierungen |
| Schmierfähigkeit & Wartung | Vorhandensein von Schmiernippeln, Art des Schmierfetts und die Notwendigkeit regelmäßiger Wartung. | Reduziert Reibung und Verschleiß, was die Lebensdauer und die Beibehaltung der Leichtgängigkeit über lange Zeiträume sicherstellt. | Spezielles Lagerfett |
| Abdichtung & Umwelteinflüsse | Schutz des Lagers vor Schmutz, Feuchtigkeit und aggressiven Medien. | Verhindert frühzeitige Verschlechterung der Lagerfunktion durch Kontamination, was die Lenkbarkeit langfristig erhält. | Gummi, Kunststoffe |
Auswahl des richtigen Schwenklagers für Ihre Anwendung
Die Wahl des passenden Schwenklagers ist entscheidend für die optimale Performance der Lenkrollen und damit für die Funktionalität des gesamten Objekts.
Kriterien für die Auswahl
- Belastung: Wie viel Gewicht muss die Lenkrolle tragen? Dies beeinflusst die benötigte Tragfähigkeit des Schwenklagers.
- Umgebung: Wird die Rolle in feuchter, staubiger, korrosiver oder hygienisch sensibler Umgebung eingesetzt? Dies bestimmt die Anforderungen an Materialien und Abdichtung.
- Bewegungsmuster: Sind häufige Richtungswechsel auf engem Raum erforderlich, oder handelt es sich eher um gerade Fahrten mit gelegentlichen Kurskorrekturen?
- Geschwindigkeit: Bei höheren Geschwindigkeiten sind präzisere und stabilere Lager notwendig.
- Geräuschpegel: In geräuschsensiblen Umgebungen sind Schwenklager mit optimierten Dämpfungseigenschaften von Vorteil.
- Budget: Hochwertigere Lager mit fortschrittlicheren Materialien und Konstruktionen sind in der Regel teurer, bieten aber oft eine längere Lebensdauer und bessere Leistung.
Pflege und Wartung für optimale Lenkbarkeit
Auch das beste Schwenklager benötigt gelegentlich Aufmerksamkeit, um seine Funktion über lange Zeit zu gewährleisten.
- Reinigung: Halten Sie das Schwenklager frei von Schmutz, Staub und Ablagerungen. Eine regelmäßige Reinigung mit einem trockenen Tuch oder Druckluft kann Wunder wirken.
- Schmierung: Wenn Ihr Schwenklager über einen Schmiernippel verfügt, tragen Sie gemäß den Herstellerangaben hochwertiges Lagerfett auf. Auch wenn kein Schmiernippel vorhanden ist, kann eine sparsame Anwendung von Schmieröl auf die Lagerflächen (sofern zugänglich) die Reibung reduzieren.
- Inspektion: Überprüfen Sie das Lager regelmäßig auf Anzeichen von Verschleiß, Beschädigung oder übermäßiges Spiel. Achten Sie auf ungewöhnliche Geräusche oder ein schwergängiges Lenkverhalten.
- Vermeidung von Überlastung: Überschreiten Sie niemals die angegebene maximale Tragfähigkeit des Schwenklagers und der gesamten Rolle. Überlastung kann zu frühzeitigem Verschleiß oder zum Versagen des Lagers führen.
Das sind die neuesten Schwenklager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Schwenklager bei Lenkrollen: Aufbau, Funktion und Einfluss auf die Lenkbarkeit
Was ist die Hauptfunktion eines Schwenklagers in einer Lenkrolle?
Die Hauptfunktion des Schwenklagers ist es, die Drehbewegung der Radgabel um eine vertikale Achse zu ermöglichen. Dies ist essenziell, damit die Lenkrolle ihre Richtung ändern kann und das damit ausgestattete Objekt manövrierfähig wird.
Warum sind Kugellager die bevorzugte Wahl für Schwenklager?
Kugellager bieten aufgrund ihrer runden Form und der geringen Kontaktfläche eine sehr geringe Reibung. Dies führt zu einer außergewöhnlichen Leichtgängigkeit und Präzision beim Lenken, was für die Wendigkeit entscheidend ist. Sie verteilen die Last gleichmäßig und sind für dynamische Belastungen gut geeignet.
Welchen Einfluss hat die Materialqualität des Schwenklagers auf die Lenkbarkeit?
Die Materialqualität beeinflusst direkt die Härte, Verschleißfestigkeit und Korrosionsbeständigkeit des Schwenklagers. Hochwertige Materialien wie vergütete Stähle sorgen für eine lange Lebensdauer, eine gleichbleibend hohe Leichtgängigkeit und verhindern ein Nachlassen der Lenkpräzision durch Verschleiß oder Korrosion.
Wie kann ich feststellen, ob mein Schwenklager verschlissen ist?
Ein verschlissenes Schwenklager macht sich oft durch ein schwergängiges oder ruckartiges Lenkverhalten bemerkbar. Ungewöhnliche Geräusche wie Knarren oder Schleifen beim Lenken sowie sichtbares Spiel oder eine lockere Verbindung der Gabel sind ebenfalls deutliche Anzeichen für Verschleiß.
Ist es möglich, ein Schwenklager nachträglich zu schmieren, auch wenn kein Schmiernippel vorhanden ist?
Ja, in vielen Fällen ist es möglich, Schwenklager vorsichtig zu schmieren, indem man etwas dünnflüssiges Lageröl an die sichtbaren Lagerflächen zwischen Gabel und Befestigungsplatte gibt. Übertreiben Sie es dabei nicht. Bei fest vergossenen oder abgedichteten Lagern ist dies jedoch nicht immer praktikabel oder sinnvoll und kann sogar zu Problemen führen.
Welche Art von Schwenklager ist für den Einsatz in feuchten Umgebungen am besten geeignet?
Für feuchte Umgebungen sind Schwenklager mit guter Abdichtung und aus korrosionsbeständigen Materialien wie Edelstahl oder verzinktem Stahl empfehlenswert. Doppel kugellagerte Ausführungen mit einer zusätzlichen Beschichtung können ebenfalls vorteilhaft sein.
