Die Wahl der richtigen Radnabe für deine Transportgeräte-Räder ist entscheidend für Leistung, Langlebigkeit und Sicherheit deiner Ausrüstung. Ohne eine passende Radnabe kann selbst das beste Rad seine Funktion nicht erfüllen und zu kostspieligen Ausfällen führen.
Das sind die beliebtesten Radnabe Produkte
Aufbau und Funktion der Radnabe bei Transportgeräten

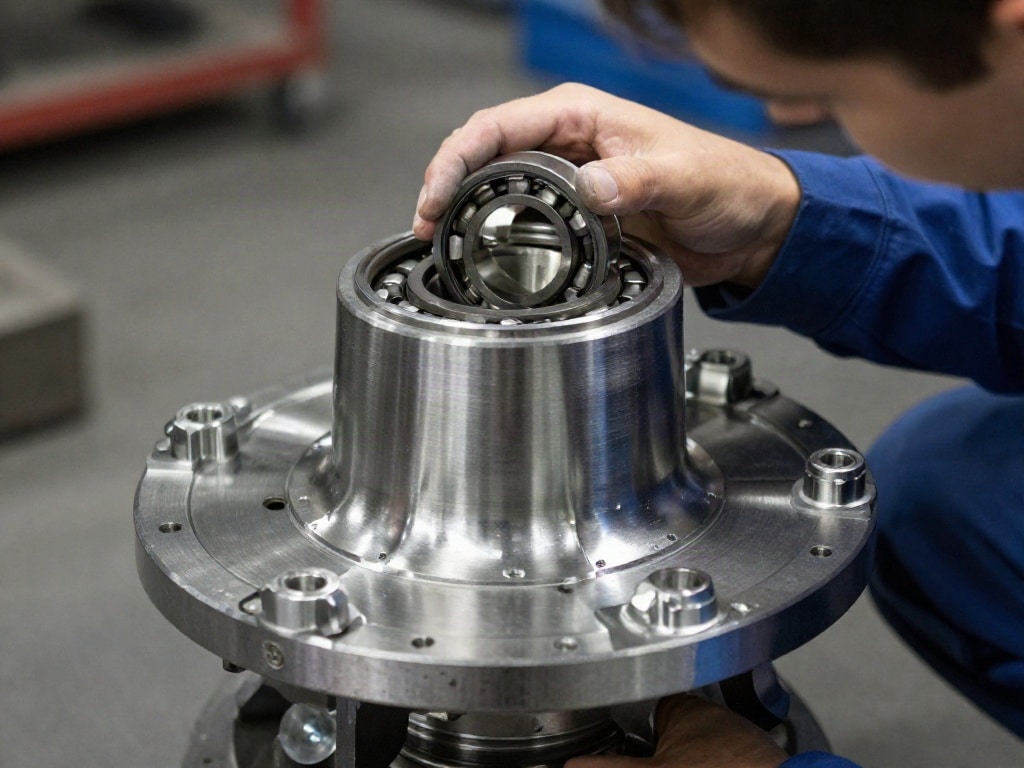

Die Radnabe bildet das zentrale Element, das ein Rad mit der Achse oder der Radaufhängung deines Transportgeräts verbindet. Sie ist nicht nur ein einfacher Adapter, sondern ein komplexes Bauteil, das entscheidend zur Stabilität, Tragfähigkeit und Laufruhe beiträgt. Ihre primäre Funktion ist die Aufnahme und Übertragung der Kräfte, die während des Betriebs auf das Rad wirken – dazu zählen sowohl die statische Last des Geräts als auch dynamische Kräfte durch Beschleunigung, Bremsen und Unebenheiten im Gelände.
Kernelemente der Radnabe
- Gehäuse: Das Hauptstück der Radnabe, oft aus robustem Stahlguss, Aluminium oder Gusseisen gefertigt. Es beherbergt die Lager und ermöglicht die Befestigung des Rades.
- Lagerung: Dies ist das Herzstück der Radnabe. Moderne Transportgeräte-Radnaben verwenden meist Rollenlager (Kugel- oder Kegelrollenlager), um Reibung zu minimieren und eine gleichmäßige Drehbewegung zu gewährleisten. Die Lager sind präzise gefertigt und entscheidend für die Tragfähigkeit und Lebensdauer der Nabe.
- Achsenaufnahme: Ein integrierter oder separater Flansch, eine Hülse oder eine Verzahnung, die für die feste Verbindung mit der Achse des Transportgeräts sorgt.
- Radbefestigung: Hierzu zählen Schraubenlöcher, eine Zentralbohrung mit Passfedernut oder eine andere Form der mechanischen Befestigung, um das Rad sicher an der Nabe zu fixieren. Bei größeren Geräten können auch integrierte Bremssysteme Teil der Radnabe sein.
- Dichtungen: Spezielle Dichtungen sind unerlässlich, um das Innere der Radnabe und insbesondere die Lager vor Schmutz, Staub, Wasser und anderen Verunreinigungen zu schützen. Dies ist besonders wichtig bei Einsätzen unter rauen Bedingungen.
Wichtige Auswahlmaße und Spezifikationen
Die Auswahl der korrekten Radnabe ist ein kritischer Schritt, um die Funktionalität und Sicherheit deines Transportgeräts zu gewährleisten. Falsche Maße können zu schnellerer Abnutzung, Instabilität und im schlimmsten Fall zu einem Ausfall führen. Achte daher auf folgende zentrale Auswahlkriterien:
1. Achsdurchmesser und Achsaufnahme
Dies ist wohl das wichtigste Maß. Es definiert, wie die Radnabe auf die Achse deines Transportgeräts passt. Hierbei gibt es verschiedene Systeme:
- Konische Achsen: Hier muss die Radnabe eine entsprechende konische Bohrung aufweisen, die exakt auf die Form der Achse abgestimmt ist.
- Zylindrische Achsen mit Passfeder: Die Nabe verfügt über eine zylindrische Bohrung und eine Nut, in die eine Passfeder eingesetzt wird, um eine Verdrehungssicherung zu gewährleisten.
- Gleitlageraufnahmen: Manche Geräte nutzen einfache Gleitlager, die direkt in die Nabe integriert sind und auf einer glatten Achse laufen.
- Spezialaufnahmen: Bei bestimmten Geräten, insbesondere solchen mit integrierten Antriebs- oder Bremssystemen, können spezifische Aufnahmedesigns erforderlich sein.
Wichtig: Miss den genauen Durchmesser der Achse, an der die Nabe montiert werden soll. Achte auf Toleranzen und ob eine Passfeder benötigt wird.
2. Radaufnahme und Lochkreis
Die Art und Weise, wie das Rad an der Radnabe befestigt wird, ist ebenfalls essenziell:
- Lochkreisdurchmesser (LKD): Bei Rädern mit Schraubbolzen oder Radschrauben ist der LKD das entscheidende Maß. Er gibt den Durchmesser des Kreises an, auf dem die Befestigungslöcher liegen.
- Anzahl der Löcher: Die Anzahl der Befestigungslöcher am Rad muss mit der Anzahl der Gewinde oder Durchgangslöcher an der Nabe übereinstimmen.
- Bolzendurchmesser/Schraubengröße: Das passende Maß für die Radbolzen oder -schrauben.
- Zentrierung: Die zentrale Bohrung (Mittenzentrierung) des Rades muss präzise zur Nabe passen, um eine zentrische Montage zu gewährleisten und Vibrationen zu vermeiden.
- Direktmontage: Bei manchen Rädern werden die Schrauben oder Bolzen direkt durch das Rad in die Nabe eingeschraubt. Hier ist die Anzahl und Position der Gewinde an der Nabe entscheidend.
3. Lagerungstyp und Tragfähigkeit
Die Lager in der Radnabe bestimmen maßgeblich die maximale Belastbarkeit und die Laufruhe:
- Rollenlager (Kegelrollenlager): Oft bei anspruchsvollen Anwendungen eingesetzt, da sie hohe radiale und axiale Lasten aufnehmen können.
- Kugellager: Können ebenfalls hohe Lasten tragen, sind aber oft empfindlicher gegenüber Stoßbelastungen.
- Gleitlager: Einfacher und kostengünstiger, aber für geringere Belastungen und geringere Drehzahlen geeignet.
- Tragfähigkeit pro Nabe: Jede Radnabe ist für eine bestimmte maximale Tragfähigkeit ausgelegt. Diese Angabe ist absolut kritisch für die Sicherheit deines Transportgeräts. Die Summe der Tragfähigkeiten aller Radnaben muss die maximale Gesamtlast des Geräts sicher übersteigen.
4. Nabenlänge / Einpresstiefe (Offset)
Dieses Maß beschreibt, wie weit die Nabe aus der Achse herausragt oder wie sie in Bezug auf die Auflagefläche des Rades positioniert ist. Es beeinflusst die Spurbreite und das Fahrverhalten deines Transportgeräts:
- Positive Einpresstiefe: Die Auflagefläche des Rades liegt weiter außen als die Mitte der Radnabe.
- Negative Einpresstiefe: Die Auflagefläche des Rades liegt weiter innen als die Mitte der Radnabe.
- Null-Einpresstiefe: Die Auflagefläche liegt genau in der Mitte der Radnabe.
Eine falsche Einpresstiefe kann zu erhöhter Belastung der Radlager und Lenkproblemen führen.
5. Material und Korrosionsbeständigkeit
Das Material der Radnabe beeinflusst ihre Robustheit und Lebensdauer:
- Stahlguss: Robust und kostengünstig, oft für schwere Anwendungen.
- Aluminiumguss: Leichter als Stahl, korrosionsbeständiger, aber potenziell weniger belastbar bei extremen Anwendungen.
- Verzinkter Stahl: Bietet zusätzlichen Korrosionsschutz.
Berücksichtige die Umgebungsbedingungen, unter denen das Transportgerät eingesetzt wird (Feuchtigkeit, aggressive Medien).
Lagerung und Wartung von Radnaben
Die richtige Lagerung und regelmäßige Wartung deiner Radnaben sind entscheidend, um ihre Lebensdauer zu maximieren und unerwartete Ausfälle zu vermeiden. Eine sorgfältige Handhabung beginnt bereits vor der Montage und setzt sich während des Betriebs fort.
Vor der Montage
- Inspektion: Prüfe jede neue Radnabe auf Transportschäden, Beschädigungen an den Lagerflächen oder dem Gehäuse.
- Reinigung: Stelle sicher, dass sowohl die Radnabe als auch die Achse und das Rad frei von Schmutz, Staub oder Fettresten sind.
- Schmierung: Bei Radnaben, die eine Nachschmierung der Lager erfordern, trage das vom Hersteller empfohlene Fett auf die Lager auf, bevor du sie in die Nabe einsetzt. Achte auf die richtige Menge – zu viel Fett kann die Lagerwirkung beeinträchtigen.
Während des Betriebs
- Regelmäßige Inspektion: Überprüfe die Radnaben in regelmäßigen Abständen auf Anzeichen von Verschleiß, Beschädigung oder Korrosion. Achte auf ungewöhnliche Geräusche (Kratzen, Mahlen) während der Fahrt, die auf Lagerprobleme hindeuten können.
- Kontrolle des festen Sitzes: Stelle sicher, dass die Radbefestigung (Schrauben, Muttern) immer fest angezogen ist. Lockere Befestigungen sind eine häufige Ursache für Naben- und Lagerschäden.
- Vermeidung von Überlastung: Halte dich strikt an die zulässigen Tragfähigkeiten des Transportgeräts und der einzelnen Radnaben. Überlastung ist einer der Hauptgründe für vorzeitigen Ausfall.
- Schutz vor extremen Bedingungen: Versuche, das Transportgerät bei extremen Wetterbedingungen (starker Regen, Schnee, salzhaltige Umgebungen) oder in stark verschmutzten Umgebungen so gut wie möglich zu schützen.
Nach der Demontage und bei längerer Lagerung
- Reinigung: Demontierte Radnaben sollten gründlich gereinigt werden, um alte Schmiermittel, Schmutz und Ablagerungen zu entfernen.
- Inspektion auf Verschleiß: Untersuche die Lager gründlich auf Anzeichen von Verschleiß, wie Riefen, Verfärbungen oder Spiel. Prüfe auch die Innen- und Außenlaufbahnen der Nabe auf Beschädigungen.
- Konservierung: Lagere Radnaben an einem trockenen, sauberen und gut belüfteten Ort. Trage eine dünne Schicht Korrosionsschutzöl oder Fett auf die metallischen Oberflächen auf, um Rostbildung zu verhindern, insbesondere bei längerer Lagerung oder wenn die Dichtungen beschädigt sind.
- Lagerung der Lager: Lagere die Lager idealerweise getrennt von der Nabe, aber gut geschützt vor Staub und Feuchtigkeit, wenn sie nicht im Einsatz sind.
- Nachschmierung: Vor der erneuten Montage sollten die Lager, falls erforderlich, nachgeschmiert werden.
Übersicht der wichtigsten Faktoren bei der Auswahl von Radnaben
| Kategorie | Bedeutung für die Auswahl | Wichtige Maße & Merkmale |
|---|---|---|
| Achsenkompatibilität | Sichert die korrekte Verbindung zum Fahrwerk. | Achsdurchmesser, Art der Achse (konisch, zylindrisch), Passfedergröße, Spezialaufnahmen |
| Radmontage | Gewährleistet die sichere Befestigung des Rades. | Lochkreisdurchmesser (LKD), Anzahl der Löcher, Bolzendurchmesser, Zentrierungsdurchmesser |
| Tragfähigkeit und Lagerung | Bestimmt die maximale Belastbarkeit und Laufruhe. | Maximale Tragfähigkeit pro Nabe, Lagerungstyp (Kegelrolle, Kugel, Gleit), Lagerqualität |
| Abmessungen und Einpresstiefe | Beeinflusst Spurbreite, Fahrverhalten und Belastung. | Gesamtabmessungen der Nabe, Einpresstiefe (Offset), Nabenlänge |
| Material und Umweltschutz | Definiert Robustheit und Lebensdauer unter spezifischen Bedingungen. | Material (Stahlguss, Aluminium), Oberflächenbehandlung (verzinkt, pulverbeschichtet), Dichtungsqualität |
Das sind die neuesten Radnabe Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Radnaben bei Transportgeräte-Rädern: Aufbau, Lagerung und wichtige Auswahlmaße
Was sind die Hauptunterschiede zwischen verschiedenen Lagertypen in Radnaben?
Die gängigsten Lagertypen in Radnaben für Transportgeräte sind Kegelrollenlager, Kugellager und Gleitlager. Kegelrollenlager sind für ihre hohe Tragfähigkeit bei kombinierten radialen und axialen Lasten bekannt und eignen sich hervorragend für schwere Anwendungen und stoßartige Belastungen. Kugellager sind ebenfalls vielseitig einsetzbar, können aber bei starken Stoßbelastungen empfindlicher sein. Gleitlager sind die einfachste und oft kostengünstigste Option; sie sind ideal für leichtere Lasten und moderate Geschwindigkeiten, erfordern aber häufig eine regelmäßige Schmierung und sind nicht für sehr hohe Drehzahlen oder extreme Belastungen geeignet. Die Wahl hängt stark von der spezifischen Anwendung und den auftretenden Kräften ab.
Wie wichtig ist die Einpresstiefe (Offset) der Radnabe für mein Transportgerät?
Die Einpresstiefe, auch Offset genannt, ist ein kritischer Faktor, der das Fahrverhalten und die Belastung der Lager maßgeblich beeinflusst. Eine korrekte Einpresstiefe sorgt dafür, dass die Räder parallel zur Längsachse des Geräts laufen und die Kräfte gleichmäßig auf die Radaufhängung verteilt werden. Ein falscher Offset kann zu erhöhter Lenkkräftigkeit, schnellerer Abnutzung von Reifen und Lagern sowie zu Instabilität des Geräts führen. Es ist daher essenziell, die vom Hersteller des Transportgeräts empfohlene Einpresstiefe zu beachten oder die Maße des ursprünglichen Rades/der Nabe exakt zu reproduzieren.
Welche Anzeichen deuten auf eine beschädigte Radnabe oder defekte Lager hin?
Es gibt mehrere Warnsignale, die auf Probleme mit der Radnabe oder den Lagern hinweisen. Dazu gehören ungewöhnliche Geräusche wie Mahlen, Schleifen oder Klappern während der Fahrt, insbesondere beim Lenken oder Bremsen. Ein Spiel im Rad, das sich durch Wackeln bemerkbar macht, ist ebenfalls ein ernstes Indiz für verschlissene Lager. Vibrationen, die sich über das gesamte Gerät übertragen, oder eine ungewöhnlich starke Wärmeentwicklung an der Radnabe nach kurzer Fahrt sind weitere Anzeichen. Auch ein sichtbarer Rostbefall, Riefen im Lagerbereich oder eine sichtbare Verformung der Nabe sollten umgehend untersucht werden.
Muss ich die Radnabe regelmäßig fetten?
Ob eine Radnabe regelmäßig gefettet werden muss, hängt vom verbauten Lagertyp ab. Radnaben mit abgedichteten Kugellagern oder Kegelrollenlagern sind in der Regel für eine lange Lebensdauer ab Werk geschmiert und erfordern keine zusätzliche Schmierung während ihrer Betriebszeit. Bei einigen älteren oder einfacheren Konstruktionen, insbesondere solchen mit nicht abgedichteten Lagern oder Schmiernippeln, kann eine regelmäßige Nachschmierung notwendig sein, um die Lebensdauer der Lager zu gewährleisten und Verschleiß zu minimieren. Überprüfe die Spezifikationen des Herstellers deines Transportgeräts oder der Radnabe, um festzustellen, ob eine regelmäßige Wartung erforderlich ist.
Was passiert, wenn ich die falsche Radnabe für mein Transportgerät auswähle?
Die Auswahl der falschen Radnabe kann schwerwiegende Folgen haben. Nicht passende Maße können dazu führen, dass die Nabe nicht fest auf der Achse sitzt, was zu Verdrehung und schnellem Verschleiß führt. Eine falsche Radaufnahme am Rad selbst kann zu unzureichender Befestigung, Vibrationen und im schlimmsten Fall zum Verlust des Rades während des Betriebs führen. Eine Nabe mit unzureichender Tragfähigkeit wird schnell überlastet, was zu Lagerdefekten, Materialermüdung und im Extremfall zum Bruch der Nabe oder Achse, was ein erhebliches Sicherheitsrisiko darstellt. Auch die falsche Einpresstiefe kann das Fahrverhalten negativ beeinflussen und die Lebensdauer von Komponenten verkürzen.
Wie lagere ich Ersatzradnaben korrekt, um ihre Lebensdauer zu gewährleisten?
Ersatzradnaben sollten stets an einem trockenen, sauberen und gut belüfteten Ort gelagert werden, idealerweise geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen. Wenn die Radnaben mit abgedichteten Lagern ausgestattet sind, ist eine zusätzliche Schmierung oft nicht notwendig, solange die Dichtungen intakt bleiben. Es ist jedoch ratsam, die metallischen Oberflächen mit einem leichten Korrosionsschutzmittel zu versehen, um Rostbildung vorzubeugen, besonders bei längerer Lagerung oder wenn die Nabe ohne die schützende Verpackung gelagert wird. Lagere die Naben so, dass sie keinen mechanischen Beschädigungen ausgesetzt sind. Wenn die Lager separat gelagert werden, müssen diese ebenfalls staub- und feuchtigkeitsfrei aufbewahrt werden.
