Wenn du nach einer leichten, korrosionsbeständigen Alternative zu herkömmlichen Metallkugellagern suchst, sind Kunststoffkugellager oft die ideale Lösung. Sie bieten einzigartige Vorteile in anspruchsvollen Umgebungen, in denen Metalle versagen würden.
Das sind die beliebtesten Kunststoffkugellager Produkte
Was sind Kunststoffkugellager und ihre Kernkomponenten?

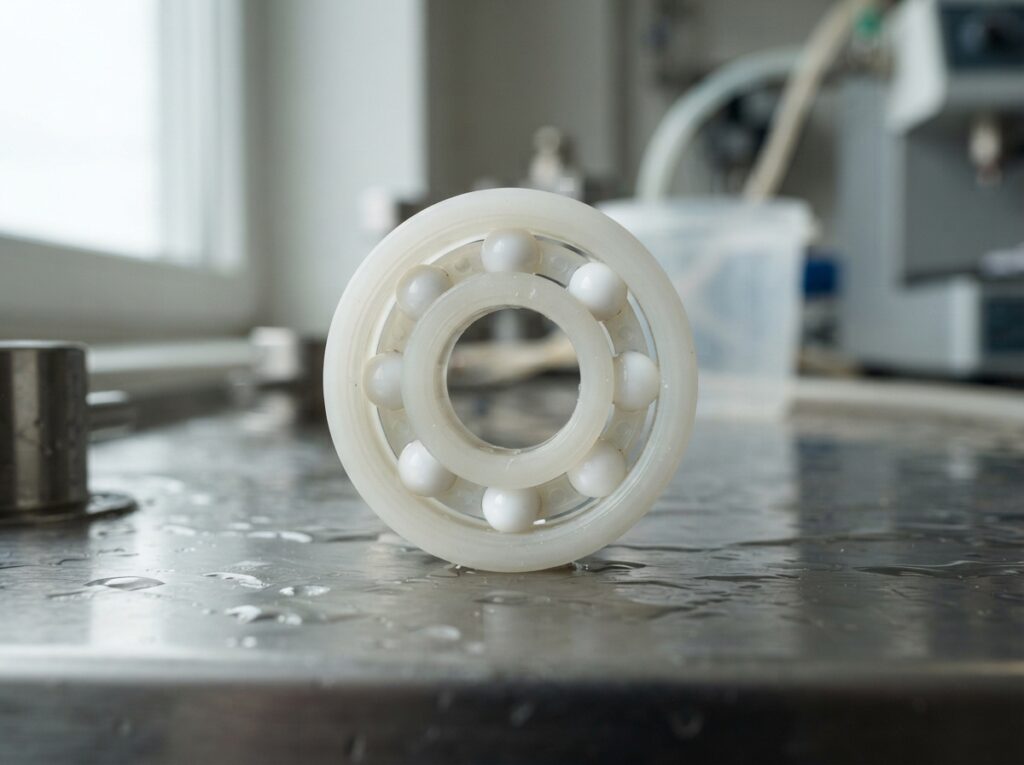

Kunststoffkugellager, auch als Polymerkugellager bekannt, sind Wälzlager, bei denen die Laufringe, die Kugeln und/oder der Käfig aus Kunststoffen gefertigt sind. Diese Materialwahl ermöglicht eine außergewöhnliche Beständigkeit gegen aggressive chemische Medien, Salzwasser und hohe Feuchtigkeit, was sie für maritime Anwendungen, chemische Prozessanlagen und Umgebungen mit korrosiven Dämpfen prädestiniert. Ihre geringere Dichte im Vergleich zu Metalllagern führt zu einer signifikanten Gewichtsreduktion, was sie für Anwendungen in der Luft- und Raumfahrt, im Leichtbau und in der Medizintechnik attraktiv macht. Die interne Schmierung durch das Material selbst oder die Möglichkeit, auf externe Schmierstoffe zu verzichten, vereinfacht die Wartung und eliminiert Kontaminationsrisiken.
Materialien und ihre spezifischen Eigenschaften
Die Auswahl des Kunststoffs für ein Kugellager bestimmt maßgeblich dessen Leistungsfähigkeit und Einsatzbereich. Hier sind einige der gängigsten Materialien und ihre herausragenden Eigenschaften:
- PTFE (Polytetrafluorethylen): Bekannt für seine extrem hohe chemische Beständigkeit gegen fast alle Säuren, Laugen und Lösungsmittel. PTFE-Lager sind selbstschmierend und bieten einen sehr geringen Reibungskoeffizienten, was sie ideal für den Einsatz bei extremen Temperaturen und in sterilen Umgebungen macht. Ihre mechanische Festigkeit ist jedoch begrenzt, weshalb sie oft in Kombination mit Füllstoffen oder für Anwendungen mit geringen Lasten verwendet werden.
- PEEK (Polyetheretherketon): Bietet eine hervorragende Kombination aus mechanischer Festigkeit, Steifigkeit und chemischer Beständigkeit. PEEK-Lager können höheren Temperaturen und Belastungen standhalten als PTFE-Lager und sind resistent gegen eine Vielzahl von Chemikalien und Dampf. Sie eignen sich gut für anspruchsvolle mechanische Anwendungen, bei denen sowohl chemische Beständigkeit als auch strukturelle Integrität gefordert sind.
- POM (Polyoxymethylen, auch Acetal): Ein vielseitiger Kunststoff, der eine gute mechanische Festigkeit, Härte und Verschleißfestigkeit aufweist. POM-Lager sind resistent gegen viele Lösungsmittel und Öle und bieten eine gute Dimensionsstabilität. Sie sind eine kostengünstige Option für allgemeine Anwendungen, bei denen moderate chemische Beständigkeit und gute mechanische Eigenschaften gefragt sind.
- PA (Polyamid, auch Nylon): Bekannt für seine Zähigkeit, Schlagfestigkeit und gute Abriebfestigkeit. PA-Lager sind gut geeignet für Anwendungen mit dynamischen Belastungen und Stößen. Sie sind resistent gegen Öle und Fette, können aber durch Feuchtigkeit beeinflusst werden, was zu Dimensionsänderungen führen kann.
- UHMW-PE (Ultrahochmolekulares Polyethylen): Bietet exzellente Gleiteigenschaften, hohe Abriebfestigkeit und sehr gute Schlagzähigkeit. UHMW-PE-Lager sind chemisch inert gegenüber vielen Substanzen und eignen sich hervorragend für Anwendungen, die einen geringen Reibungswiderstand und eine hohe Lebensdauer erfordern, insbesondere bei Kontakt mit abrasiven Medien.
Einsatzbereiche von Kunststoffkugellagern
Die einzigartigen Eigenschaften von Kunststoffkugellagern eröffnen eine breite Palette von Einsatzmöglichkeiten, insbesondere dort, wo herkömmliche Metalllager an ihre Grenzen stoßen.
Korrosive Anwendungen
In Umgebungen, die von aggressiven Chemikalien, Salzwasser oder hoher Luftfeuchtigkeit geprägt sind, bieten Kunststoffkugellager unschlagbare Vorteile:
- Chemische Prozessindustrie: Pumpen, Mischer und Fördersysteme, die mit Säuren, Laugen oder Lösungsmitteln in Kontakt kommen, profitieren von der chemischen Inertheit von Kunststofflagern. PTFE- und PEEK-Lager sind hier besonders gefragt.
- Lebensmittel- und Getränkeindustrie: Die Fähigkeit, in Umgebungen eingesetzt zu werden, die regelmäßige Reinigung mit aggressiven Reinigungsmitteln erfordern, sowie die Vermeidung von Metallkontaminationen machen Kunststofflager zur bevorzugten Wahl. Lager aus POM und UHMW-PE sind hier häufig anzutreffen.
- Medizintechnik und Pharmazie: Sterilisationsprozesse (z. B. Autoklavierung) und die Notwendigkeit, Kontaminationen zu vermeiden, prädestinieren Kunststofflager für medizinische Geräte, Analysegeräte und pharmazeutische Produktionsanlagen. PTFE und PEEK sind hier oft die Materialwahl.
- Maritime Anwendungen: Schiffsdeckausrüstungen, Ruderwellen und Offshore-Systeme sind permanent korrosiven Salzwasserbedingungen ausgesetzt. Kunststofflager bieten hier eine langlebige und wartungsarme Lösung.
- Wasseraufbereitung und Abwasserbehandlung: Anlagen zur Wasseraufbereitung und Abwasserentsorgung sind oft mit korrosiven Chemikalien und abrasiven Feststoffen konfrontiert. Kunststofflager trotzen diesen Bedingungen und gewährleisten einen zuverlässigen Betrieb.
Leichte Anwendungen
Die Gewichtsreduktion durch den Einsatz von Kunststoffmaterialien ist ein entscheidender Faktor in vielen modernen Anwendungen:
- Luft- und Raumfahrt: Jedes Gramm zählt in der Luftfahrt. Kunststoffkugellager tragen zur Reduzierung des Gesamtgewichts von Flugzeugen und Satelliten bei, ohne Kompromisse bei der Funktionalität einzugehen.
- Automobilindustrie: In Fahrzeugen werden Kunststofflager zur Gewichtsreduktion in verschiedenen Komponenten eingesetzt, beispielsweise in Lenksystemen, Fensterhebern oder Schalthebelmechanismen. Dies trägt zur Kraftstoffeffizienz bei.
- Elektronik und Robotik: Präzisionsgeräte, Roboterarme und automatische Handhabungssysteme profitieren von der Leichtigkeit und den reibungsarmen Eigenschaften von Kunststofflagern, die schnelle und präzise Bewegungen ermöglichen.
- Sport- und Freizeitgeräte: Von Hochleistungsfahrrädern bis hin zu Angelrollen – leichtere Komponenten verbessern die Leistung und das Benutzererlebnis.
- Transportbänder und Fördertechnik: In leichten Förderanlagen, insbesondere in der Logistik und im Einzelhandel, können Kunststofflager eine kostengünstige und leichtere Alternative zu Stahl darstellen.
Vergleichstabelle: Kunststoff- vs. Metallkugellager
Um die Entscheidung für das richtige Lagermaterial zu erleichtern, hier ein direkter Vergleich der wesentlichen Eigenschaften:
| Eigenschaft | Kunststoffkugellager | Metallkugellager (Stahl, Edelstahl) |
|---|---|---|
| Korrosionsbeständigkeit | Exzellent bis sehr gut (je nach Kunststofftyp) | Gut bis mäßig (Edelstahl besser als Standardstahl) |
| Gewicht | Sehr gering (ca. 1/5 des Gewichts von Stahl) | Hoch |
| Temperaturbeständigkeit | Mäßig bis hoch (je nach Kunststoff, typisch -200°C bis +250°C) | Sehr hoch (oft bis über +300°C) |
| Mechanische Festigkeit/Tragfähigkeit | Mäßig bis gut (geringer als Stahl bei gleichem Volumen) | Sehr hoch |
| Reibungskoeffizient | Sehr gering (oft selbstschmierend) | Mittel (erfordert Schmierung) |
| Elektrische Leitfähigkeit | Nichtleitend bis isolierend | Leitend |
| Geräuschentwicklung | Sehr gering, gedämpft | Mittel bis hoch (kann klappern) |
| Wartung | Gering bis nicht vorhanden (keine Schmierung notwendig) | Regelmäßige Schmierung erforderlich |
| Kosten | Kann höher sein für Hochleistungskunststoffe, aber oft kostengünstiger in der Gesamtbetriebszeit durch geringere Wartung und längere Lebensdauer in korrosiven Umgebungen. | Geringere Anschaffungskosten, aber höhere Wartungs- und Austauschkosten in aggressiven Umgebungen. |
Spezifische Herausforderungen und Lösungsansätze
Obwohl Kunststoffkugellager viele Vorteile bieten, ist es wichtig, ihre spezifischen Grenzen zu kennen und zu verstehen, wie diese überwunden werden können.
Temperaturgrenzen und Wärmeableitung
Kunststoffe leiten Wärme generell schlechter als Metalle. Dies bedeutet, dass Kunststoffkugellager bei hohen Betriebstemperaturen schneller an ihre Grenzen stoßen können, da die Wärme durch Reibung nicht effizient abgeführt wird. In Anwendungen mit hohen Drehzahlen und damit verbundener Wärmeentwicklung ist dies ein wichtiger Faktor. PEEK und spezielle Verbundwerkstoffe können hier Abhilfe schaffen, indem sie höhere Einsatztemperaturen ermöglichen. Eine sorgfältige Auslegung der Anwendung, die Reduzierung von Reibungsquellen und gegebenenfalls die Verwendung von Kühlung sind ebenfalls wichtige Maßnahmen.
Mechanische Belastung und Verformung
Im Vergleich zu Stahl haben Kunststoffe eine geringere Elastizitätsmodul und Zugfestigkeit. Dies limitiert die maximalen dynamischen und statischen Lasten, die ein Kunststoffkugellager aufnehmen kann. Eine Überlastung kann zu Verformungen oder sogar zum Versagen des Lagers führen. Die Auswahl des richtigen Kunststoffmaterials (z. B. PEEK statt POM bei höheren Lasten) und die Dimensionierung des Lagers entsprechend der tatsächlichen Belastung sind entscheidend. In manchen Fällen können hybride Lager, bei denen beispielsweise die Laufringe aus Kunststoff und die Kugeln aus Keramik bestehen, eine Lösung sein, um die Tragfähigkeit zu erhöhen.
Verschleiß und Lebensdauer
Obwohl viele Kunststoffe hervorragende Verschleißeigenschaften aufweisen, kann der Verschleiß in Kombination mit abrasiven Partikeln oder extremen Belastungen dennoch ein Problem darstellen. Die Wahl eines Kunststoffs mit hoher Härte und Abriebfestigkeit, wie UHMW-PE oder spezielle gefüllte Polymere, kann die Lebensdauer signifikant verlängern. Auch die Sauberkeit der Betriebsumgebung spielt eine große Rolle.
Konstruktionsaspekte für optimale Leistung
Um das volle Potenzial von Kunststoffkugellagern auszuschöpfen, sollten bei der Konstruktion und Auswahl einige wichtige Aspekte berücksichtigt werden:
- Schmierung: Viele Kunststofflager sind selbstschmierend. Bei extremen Bedingungen oder zur Erhöhung der Lebensdauer kann jedoch eine zusätzliche Schmierung mit geeigneten Fetten oder Ölen vorteilhaft sein. Achte darauf, dass das Schmiermittel mit dem Kunststoffmaterial kompatibel ist.
- Vorspannung: Die richtige Vorspannung ist entscheidend für die Leistung und Lebensdauer von Wälzlagern. Bei Kunststofflagern muss die geringere Steifigkeit des Materials berücksichtigt werden. Zu hohe Vorspannung kann zu Überlastung und schnellerer Ermüdung führen.
- Abdichtung: In staubigen oder kontaminierten Umgebungen ist eine effektive Abdichtung des Lagers unerlässlich, um das Eindringen von Schmutz und Feuchtigkeit zu verhindern und die Lebensdauer zu maximieren.
- Passung: Die richtige Passung von Lager und Gehäuse bzw. Welle ist entscheidend. Kunststoff hat einen höheren Wärmeausdehnungskoeffizienten als Metall, was bei der Wahl der Passung berücksichtigt werden muss, insbesondere bei wechselnden Temperaturen.
Das sind die neuesten Kunststoffkugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kunststoffkugellager: Eigenschaften und Einsatz in korrosiven oder leichten Anwendungen
Können Kunststoffkugellager in extremen Temperaturen eingesetzt werden?
Ja, Kunststoffkugellager können in einem breiten Temperaturbereich eingesetzt werden, der von kryogenen Temperaturen bis hin zu über 200°C reicht, abhängig vom spezifischen Kunststoffmaterial. PTFE-Lager sind beispielsweise bis ca. -200°C einsetzbar, während PEEK-Lager höheren Temperaturen bis zu etwa +250°C standhalten können. Es ist jedoch wichtig, die spezifischen Temperaturgrenzen des gewählten Materials und die Betriebstemperatur der Anwendung zu berücksichtigen.
Wie belastbar sind Kunststoffkugellager im Vergleich zu Metallkugellagern?
Kunststoffkugellager haben generell eine geringere mechanische Festigkeit und Tragfähigkeit als Metallkugellager gleicher Größe. Dies liegt an den geringeren Elastizitätsmodulen der Kunststoffe. Für Anwendungen mit sehr hohen Lasten sind Metall- oder Hybridlager oft die bessere Wahl. Bei moderaten Lasten und wenn andere Vorteile wie Korrosionsbeständigkeit oder Gewicht im Vordergrund stehen, sind Kunststofflager jedoch eine ausgezeichnete Option.
Sind Kunststoffkugellager wartungsfrei?
Viele Kunststoffkugellager sind selbstschmierend und erfordern daher keine regelmäßige Wartung im Sinne von Nachschmierung. Dies macht sie besonders attraktiv für Anwendungen, bei denen Wartungszugang schwierig ist oder wo eine Kontamination durch Schmiermittel vermieden werden soll. Dennoch kann eine sorgfältige Reinigung der Umgebung und die Überwachung auf Verschleiß ratsam sein, um die maximale Lebensdauer zu gewährleisten.
Welcher Kunststoff eignet sich am besten für den Einsatz in aggressiven Chemikalien?
Für den Einsatz in stark korrosiven Umgebungen, die von einer Vielzahl von Säuren, Laugen und Lösungsmitteln geprägt sind, ist PTFE (Polytetrafluorethylen) oft die erste Wahl. Es bietet die höchste chemische Beständigkeit aller gängigen Kunststoffe. PEEK (Polyetheretherketon) ist ebenfalls eine hervorragende Alternative mit sehr guter chemischer Beständigkeit und zusätzlich höherer mechanischer Festigkeit.
Kann ich Kunststoffkugellager auch in Hochgeschwindigkeitsanwendungen einsetzen?
Ja, viele Kunststoffkugellager eignen sich für Hochgeschwindigkeitsanwendungen, insbesondere wenn sie selbstschmierend sind und eine geringe Reibung aufweisen. Bei sehr hohen Drehzahlen muss jedoch die Wärmeentwicklung durch Reibung sorgfältig berücksichtigt werden. Leichte Kunststoffe reduzieren die Zentrifugalkräfte, was bei hohen Drehzahlen von Vorteil sein kann. Die Auswahl des richtigen Materials und gegebenenfalls eine externe Kühlung sind wichtige Faktoren.
Wie unterscheidet sich die Lebensdauer von Kunststoff- und Metallkugellagern?
Die Lebensdauer hängt stark von der spezifischen Anwendung, den Betriebsbedingungen und dem gewählten Material ab. In korrosiven Umgebungen oder bei geringen Lasten können Kunststoffkugellager eine deutlich längere Lebensdauer haben als Metallkugellager, da sie nicht korrodieren und oft reibungsärmer sind. Bei hohen mechanischen Belastungen oder extremen Temperaturen kann die Lebensdauer von Kunststofflagern jedoch kürzer sein als die von geeigneten Metalllagern.
Welche Vorteile bieten Kunststoffkugellager in Bezug auf das Gewicht?
Der Hauptvorteil von Kunststoffkugellagern liegt in ihrem sehr geringen Gewicht. Sie sind typischerweise nur etwa 1/5 des Gewichts von Stahlkugellagern. Diese signifikante Gewichtsreduktion ist entscheidend für Anwendungen in der Luft- und Raumfahrt, im Automobilbau, in der Robotik und in allen Bereichen, in denen Leichtbau eine wichtige Rolle spielt, um Energieeffizienz zu steigern und die Leistung zu verbessern.
