Präzision ist beim Arbeiten mit Kugellagern unerlässlich, und die richtige Wahl des Messwerkzeugs bestimmt die Qualität deiner Ergebnisse maßgeblich. Ob es um die Maßhaltigkeit von Außen- und Innendurchmessern, die Dicke oder die exakte Rundheit geht, das korrekte Vermessen von Kugellagern erfordert sowohl das passende Messmittel als auch das richtige Anwendungsverständnis.
Das sind die beliebtesten Messschieber Produkte
Messmittel für Kugellager: Ein Überblick
Die exakte Bestimmung der Abmessungen von Kugellagern ist für ihre Funktion, Lebensdauer und die Montage in einer Baugruppe von entscheidender Bedeutung. Falsche Maße können zu erhöhtem Verschleiß, Geräuschentwicklung und im schlimmsten Fall zum vorzeitigen Ausfall führen. Daher ist die Kenntnis der verschiedenen Messmittel und ihrer Einsatzgebiete für jeden, der mit Kugellagern arbeitet – sei es im Maschinenbau, in der Instandhaltung oder im Modellbau – unerlässlich.

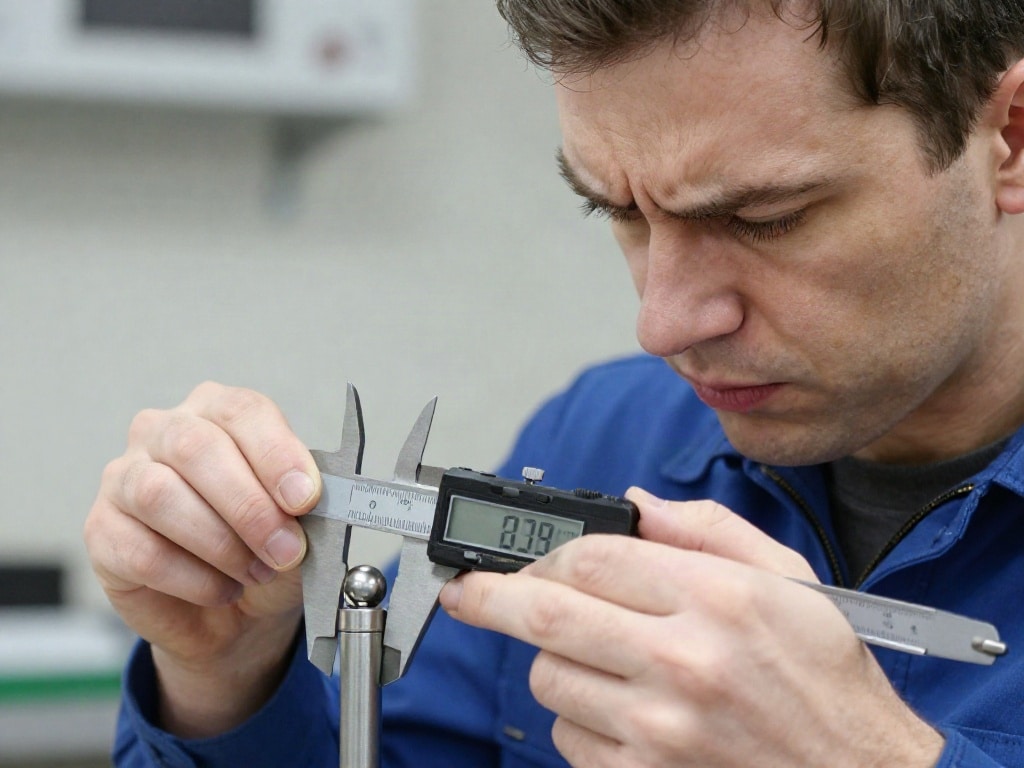

Der Messschieber: Dein täglicher Begleiter für schnelle Messungen
Der Messschieber, auch Schublehre genannt, ist wahrscheinlich das universellste und am häufigsten verwendete Messwerkzeug. Er eignet sich hervorragend für schnelle und relativ präzise Messungen von Außenmaßen, Innenmaßen und Tiefen. Für die Messung von Kugellagern ist er oft das erste Werkzeug der Wahl, wenn es um die Überprüfung von Außen- und Innendurchmessern geht.
- Außenmessung: Die äußeren Messschenkel des Messschiebers umschließen das Kugellager und ermöglichen die Bestimmung des Außendurchmessers (D). Dies ist oft ein kritischer Parameter für die Einbaulage.
- Innenmessung: Die inneren Messschenkel werden im Kugellager platziert, um den Innendurchmesser (d) zu ermitteln. Dieser Wert ist entscheidend für die Passung auf die Welle.
- Tiefenmessung: Die Tiefenmessstange am Ende des Messschiebers kann verwendet werden, um die Tiefe von Bohrungen oder Einstichen zu messen, falls dies für die Anwendung relevant ist.
Moderne Messschieber verfügen oft über eine digitale Anzeige, die das Ablesen erleichtert und Ablesefehler minimiert. Die Genauigkeit eines guten Messschiebers liegt typischerweise im Bereich von ±0,02 mm bis ±0,05 mm, was für viele Anwendungen im Kugellagerbereich ausreichend ist. Achte bei der Messung darauf, dass der Messschieber sauber ist und die Messflächen plan aufliegen, um Verfälschungen zu vermeiden.
Das Mikrometer: Für höchste Präzision bei kritischen Abmessungen
Wenn höchste Präzision gefordert ist, kommt das Mikrometer ins Spiel. Mikrometer ermöglichen Messungen mit einer Auflösung von bis zu 0,001 mm und sind daher ideal für die exakte Bestimmung von Maßen, bei denen selbst kleinste Abweichungen nicht tolerierbar sind. Für Kugellager werden oft Außenmikrometer und Innenmikrometer eingesetzt.
- Außenmikrometer für Kugellager: Diese werden primär zur sehr genauen Bestimmung des Außendurchmessers (D) von Kugellagern verwendet. Sie ermöglichen die Erfassung von Rundheitsabweichungen oder feinen Oberflächenmerkmalen, die ein Messschieber nicht erfassen kann.
- Innenmikrometer für Kugellager: Mit einem Innenmikrometer misst du den Innendurchmesser (d) des Kugellagers mit extremer Genauigkeit. Dies ist besonders wichtig, wenn das Lager auf eine hochpräzise Welle montiert werden muss oder wenn die Wellenpassung extrem eng ist.
- Tiefenmikrometer: Ähnlich wie beim Messschieber können Tiefenmikrometer eingesetzt werden, um die präzise Tiefe von Aussparungen oder anderen Merkmalen zu messen, die für die Lagerung des Kugellagers relevant sind.
Die Bedienung eines Mikrometers erfordert etwas mehr Übung als die eines Messschiebers. Der Schlüsselaspekt ist das Erreichen des richtigen Messdrucks, der durch die Ratsche am Messbügel sichergestellt wird. Der Messbolzen sollte das Kugellager nur mit einem leichten Druck berühren, um Verformungen oder Ungenauigkeiten zu vermeiden.
Spezialmessmittel für Kugellager
Neben Messschiebern und Mikrometern gibt es weitere spezialisierte Messmittel, die für spezifische Prüfungen und Messungen von Kugellagern eingesetzt werden können:
- Messdorne (Lehren): Diese sind oft als Grenzlehrdorne ausgeführt und dienen zur schnellen Überprüfung, ob ein Maß innerhalb oder außerhalb eines definierten Toleranzbereichs liegt (Gut/Schlecht-Prüfung). Sie sind extrem nützlich für die Serienprüfung von Innen- und Außendurchmessern.
- Messuhren mit Messständern: Mit einer Messuhr, montiert auf einem stabilen Messständer, kannst du Rundlauf, Planlauf oder Rundheit von Kugellagern oder den zugehörigen Komponenten präzise überprüfen. Dabei wird ein Messfühler über die Oberfläche geführt und die Abweichung auf der Messuhr angezeigt.
- Form- und Lagetoleranzmessgeräte (Koordinatenmessgeräte – KMG): Für höchste Anforderungen und die detaillierte Analyse von Oberflächengeometrien kommen KMGs zum Einsatz. Diese hochpräzisen Geräte tasten das Kugellager an mehreren Punkten ab und erstellen ein detailliertes 3D-Modell der Geometrie, was die Prüfung auf komplexere Form- und Lagetoleranzen ermöglicht.
- Radienlehren: Manche Kugellager haben spezifische Radien an den Kanten. Radienlehren sind eine Sammlung von speziell geformten Schablonen, mit denen der Radius einer Kante schnell und einfach verglichen werden kann.
- Flankenwinkelmessgeräte: Bei bestimmten Lagerarten, wie z.B. Schrägkugellagern, sind die Winkel der Laufflächen und der Kugeln entscheidend. Spezielle Messgeräte können diese Winkel erfassen.
Wichtige Messparameter bei Kugellagern
Beim Vermessen von Kugellagern konzentrierst du dich in der Regel auf mehrere Schlüsselparameter, die direkt ihre Funktion und Passgenauigkeit beeinflussen.
- Außendurchmesser (D): Dies ist der Durchmesser des äußeren Rings des Kugellagers. Er bestimmt, wie das Lager in das Gehäuse passt.
- Innendurchmesser (d): Dies ist der Durchmesser des inneren Rings, auf dem die Welle sitzt. Er ist entscheidend für die Passung auf die Welle.
- Breite (B oder T): Dies ist die Dicke des Kugellagers. Sie ist wichtig für die axiale Einbaulänge und die Gesamtbreite der Baugruppe.
- Rundheit: Die Abweichung von einer perfekten Kreisform des Innen- und Außendurchmessers. Eine schlechte Rundheit kann zu Vibrationen und vorzeitigem Verschleiß führen.
- Rundlauf und Planlauf: Bei der Montage des Kugellagers (oder seiner Komponenten) muss sichergestellt werden, dass sich die Drehpunkte nicht verlagern. Rundlauf bezieht sich auf die Abweichung der Drehebene, Planlauf auf die Abweichung der Lauffläche zur Achse.
- Kantenradien: Einige Kugellager haben abgerundete Kanten, die mit speziellen Lehren geprüft werden können.
Auswahl des richtigen Messmittels
Die Wahl des richtigen Messmittels hängt von mehreren Faktoren ab:
- Erforderliche Genauigkeit: Für schnelle Überprüfungen reicht ein Messschieber oft aus. Für kritische Dimensionen, die eine hohe Präzision erfordern, ist ein Mikrometer unerlässlich.
- Art der Messung: Außen-, Innen- oder Tiefenmessung? Die spezifische Messung bestimmt das Werkzeug.
- Menge der zu messenden Teile: Für die Einzelfertigung oder Prototypen sind flexible Werkzeuge wie Messschieber und Mikrometer ideal. Für die Massenproduktion können Lehren oder automatisierte Messsysteme effizienter sein.
- Kosten und Verfügbarkeit: Messschieber sind weit verbreitet und kostengünstig. Mikrometer und Spezialmessgeräte sind teurer, bieten aber auch höhere Präzision.
Messmittel-Übersicht im Vergleich
| Messmittel | Typische Anwendungsbereiche Kugellager | Typische Genauigkeit | Vorteile | Nachteile |
|---|---|---|---|---|
| Messschieber | Außen-/Innendurchmesser, Tiefe (schnelle Prüfung) | ±0,02 – ±0,05 mm | Vielseitig, einfach zu bedienen, relativ günstig | Begrenzte Präzision für anspruchsvolle Messungen |
| Außenmikrometer | Hohe Präzision Außendurchmesser (D) | ±0,001 – ±0,005 mm | Sehr hohe Genauigkeit, präzise Einstellung des Messdrucks | Spezifischer Anwendungsbereich, erfordert Übung |
| Innenmikrometer | Hohe Präzision Innendurchmesser (d) | ±0,001 – ±0,005 mm | Sehr hohe Genauigkeit für Bohrungen | Spezifischer Anwendungsbereich, erfordert Übung, teurer |
| Messdorne (Lehren) | Schnelle Gut/Schlecht-Prüfung von Durchmessern | Toleranzbereich des zu prüfenden Maßes | Sehr schnell für Serienprüfung, kosteneffizient bei großen Stückzahlen | Nur Gut/Schlecht-Aussage, nicht für genaue Maßermittlung |
| Messuhr mit Messständer | Rundlauf, Planlauf, Rundheit (dynamisch) | ±0,001 – ±0,01 mm | Erkennt dynamische Abweichungen, vielseitig einsetzbar | Erfordert stabilen Aufbau, Bezugspunkt muss fixiert sein |
Häufige Fehler beim Messen von Kugellagern und wie du sie vermeidest
Auch mit den besten Werkzeugen können Messfehler auftreten. Hier sind einige häufige Fallstricke:
- Verschmutzte Messflächen: Staub, Fett oder Späne auf den Messflächen des Werkzeugs oder des Kugellagers verfälschen die Messung erheblich. Sorge immer für saubere Oberflächen.
- Ungleichmäßiger Messdruck: Bei Mikrometern kann ein zu hoher oder zu niedriger Messdruck zu falschen Ergebnissen führen. Nutze die Ratsche korrekt. Bei Messschiebern ist ein fester, aber nicht verkanteter Sitz wichtig.
- Falsche Messposition: Achte darauf, dass die Messschenkel oder die Messspitze des Werkzeugs exakt im rechten Winkel zur zu messenden Fläche stehen und das Objekt mittig erfassen.
- Verkanten des Messwerkzeugs: Ein verkanteter Messschieber oder ein nicht korrekt ausgerichtetes Mikrometer führt zu Fehlmessungen.
- Temperaturunterschiede: Große Temperaturunterschiede zwischen dem Messmittel und dem Werkstück können zu Längenänderungen führen und die Messgenauigkeit beeinflussen. Lass Werkstücke idealerweise auf Raumtemperatur kommen.
- Ablesen von analogen Skalen: Bei analogen Messwerkzeugen kann der Parallaxenfehler (Ablesung aus einem schrägen Winkel) zu Ungenauigkeiten führen. Digitale Anzeigen vermeiden dieses Problem.
Das sind die neuesten Messschieber Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager messen: Messschieber, Mikrometer und weitere Messmittel im Überblick
Welches Messmittel ist am besten für die schnelle Überprüfung des Außendurchmessers eines Kugellagers geeignet?
Für eine schnelle Überprüfung des Außendurchmessers eines Kugellagers ist ein gut eingestellter Messschieber in der Regel die beste Wahl. Er ist einfach zu bedienen und liefert schnell ein ausreichend genaues Ergebnis für die meisten Anwendungen, bei denen es nicht auf höchste Präzision ankommt.
Wann sollte ich ein Mikrometer anstelle eines Messschiebers verwenden?
Du solltest ein Mikrometer verwenden, wenn höchste Präzision erforderlich ist, beispielsweise bei der Überprüfung des Innendurchmessers für eine exakte Wellenpassung oder wenn die Toleranzen sehr eng sind. Auch bei der Messung von Rundheit oder kleinsten Oberflächenmerkmalen bietet das Mikrometer eine deutlich höhere Genauigkeit.
Wie messe ich den Innendurchmesser eines Kugellagers präzise?
Zur präzisen Messung des Innendurchmessers eines Kugellagers eignen sich ein digitaler Messschieber mit Innenschenkeln oder, für höchste Genauigkeit, ein Innenmikrometer. Achte darauf, dass die Messwerkzeuge sauber sind und die Messschenkel bzw. -spitzen das Lager mittig und ohne Verkanten erfassen.
Was ist der Unterschied zwischen Rundlauf und Planlauf bei Kugellagern und wie messe ich ihn?
Rundlauf bezieht sich auf die Abweichung der Drehebene, wenn das Lager oder eine Komponente rotiert. Planlauf beschreibt die Abweichung einer Lauffläche zur Achse. Beide werden typischerweise mit einer Messuhr auf einem Messständer gemessen. Die Messuhr wird an einem festen Punkt montiert und der Fühler über die rotierende Oberfläche geführt, um die Abweichung zu erfassen.
Sind Messdorne (Lehren) für die Qualitätskontrolle von Kugellagern empfehlenswert?
Ja, Messdorne, insbesondere Grenzlehrdorne, sind sehr empfehlenswert für die Qualitätskontrolle in der Serienfertigung. Sie ermöglichen eine extrem schnelle Überprüfung, ob ein Maß innerhalb der vorgegebenen Toleranz liegt, und sind somit sehr effizient für die Aussortierung fehlerhafter Teile.
Wie reinige ich meine Messmittel für Kugellager richtig?
Reinige deine Messmittel nach jeder Benutzung mit einem weichen, fusselfreien Tuch. Verwende bei Bedarf ein leicht mit entfettendem Reiniger (z.B. Isopropanol) befeuchtetes Tuch. Vermeide aggressive Lösungsmittel. Lagere die Messmittel anschließend trocken und schütze sie vor Stößen.
Welche Rolle spielt die Temperatur beim Messen von Kugellagern?
Die Temperatur spielt eine wichtige Rolle, da sich Materialien bei Erwärmung ausdehnen und bei Abkühlung zusammenziehen. Große Temperaturunterschiede zwischen dem Messmittel und dem Kugellager können zu Messfehlern führen. Idealerweise sollten beide auf Raumtemperatur sein, bevor präzise Messungen durchgeführt werden.
