Die richtige Auswahl von Kugellagern für feuchte und nasse Umgebungen ist entscheidend, um Korrosion zu vermeiden und eine zuverlässige Abdichtung zu gewährleisten. Wenn deine Anwendungen ständiger Feuchtigkeit, Spritzwasser oder gar vollständigem Eintauchen ausgesetzt sind, benötigst du spezielle Lagerlösungen, die auch unter diesen widrigen Bedingungen leistungsfähig bleiben.
Das sind die beliebtesten Kugellager Nassbereich Produkte

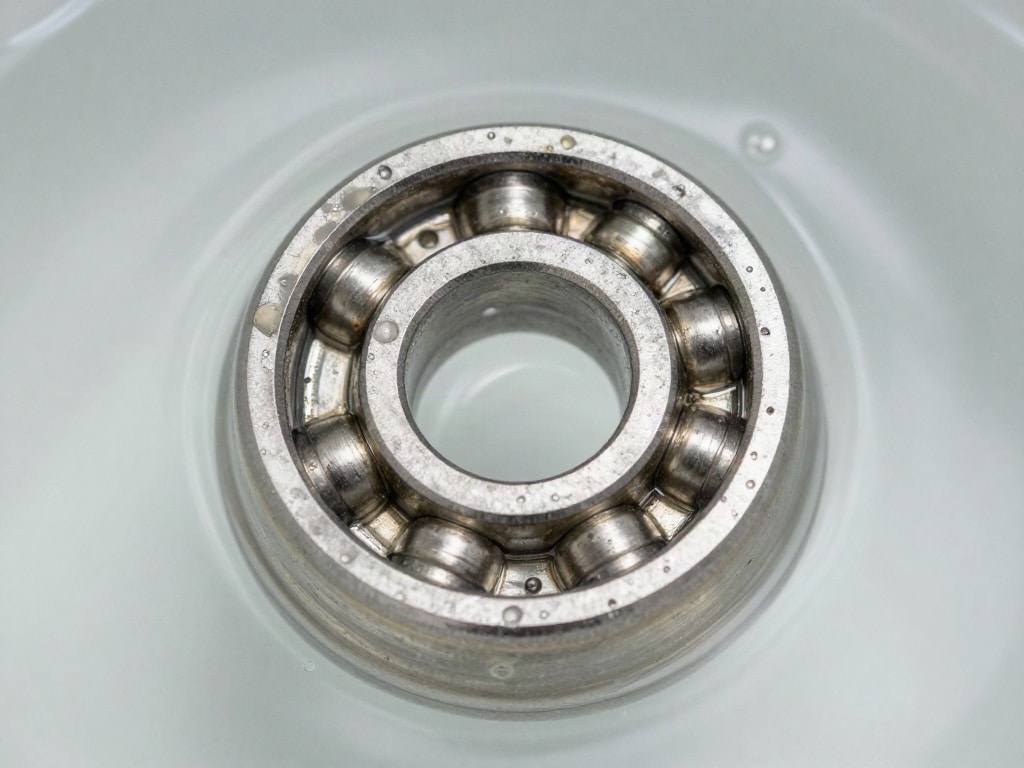

Die Herausforderungen von Kugellagern in Feucht- und Nassbereichen
In Umgebungen mit hoher Feuchtigkeit oder direktem Wasserkontakt stehen Kugellager vor besonderen Herausforderungen. Die Hauptprobleme sind Korrosion, die zu erhöhtem Verschleiß und letztendlich zum Ausfall des Lagers führt, sowie das Eindringen von Wasser und Schmutz, das die Schmierung beeinträchtigt und die Gleiteigenschaften verschlechtert. Dies kann die Lebensdauer der Lager drastisch verkürzen und die Funktionalität der gesamten Maschine oder Anlage gefährden.
Materialauswahl für Korrosionsbeständigkeit
Die Wahl des richtigen Materials ist der erste und wichtigste Schritt, um Korrosion in feuchten Umgebungen zu verhindern. Gängige Materialien wie Standard-Stahl sind anfällig für Rost, sobald die Schutzschicht beschädigt wird. Für Nassbereiche sind daher spezielle Werkstoffe unerlässlich:
- Edelstähle: Verschiedene Edelstahlsorten bieten unterschiedliche Grade an Korrosionsbeständigkeit.
- AISI 440C: Dies ist ein martensitischer rostfreier Stahl, der eine gute Härte und Verschleißfestigkeit aufweist und sich gut für Anwendungen eignet, bei denen eine moderate Korrosionsbeständigkeit erforderlich ist. Er ist relativ kostengünstig und weit verbreitet.
- AISI 304 (auch V2A genannt): Dieser austenitische rostfreie Stahl bietet eine sehr gute allgemeine Korrosionsbeständigkeit, insbesondere gegen Wasser und viele chemische Medien. Er ist jedoch weicher als 440C und daher weniger verschleißfest. Lager aus 304er Stahl eignen sich für Umgebungen mit geringeren mechanischen Belastungen, aber hoher Feuchtigkeit.
- AISI 316 (auch V4A genannt): Dieser Stahl ist eine verbesserte Version von 304 mit der Zugabe von Molybdän, was ihm eine noch höhere Korrosionsbeständigkeit verleiht, insbesondere gegen Chloride (wie sie in Salzwasser vorkommen) und Säuren. Dies macht ihn zur idealen Wahl für extrem feuchte oder salzhaltige Umgebungen.
- Kunststofflager: Hochleistungskunststoffe wie PEEK (Polyetheretherketon) oder POM (Polyoxymethylen) sind von Natur aus korrosionsfrei und leicht. Sie eignen sich hervorragend für den Einsatz in chemisch aggressiven und nassen Umgebungen, insbesondere wenn keine hohen Drehzahlen oder extremen Lasten gefordert sind.
- Keramiklager: Vollkeramiklager (z.B. aus Zirkonoxid oder Siliziumnitrid) sind extrem korrosionsbeständig, unempfindlich gegenüber vielen Chemikalien und benötigen keine Schmierung. Sie sind jedoch teurer und spröder als Metalllager. Hybridkeramiklager (mit Stahlringen und Keramikkugeln) bieten einen Kompromiss aus Korrosionsbeständigkeit und mechanischer Robustheit.

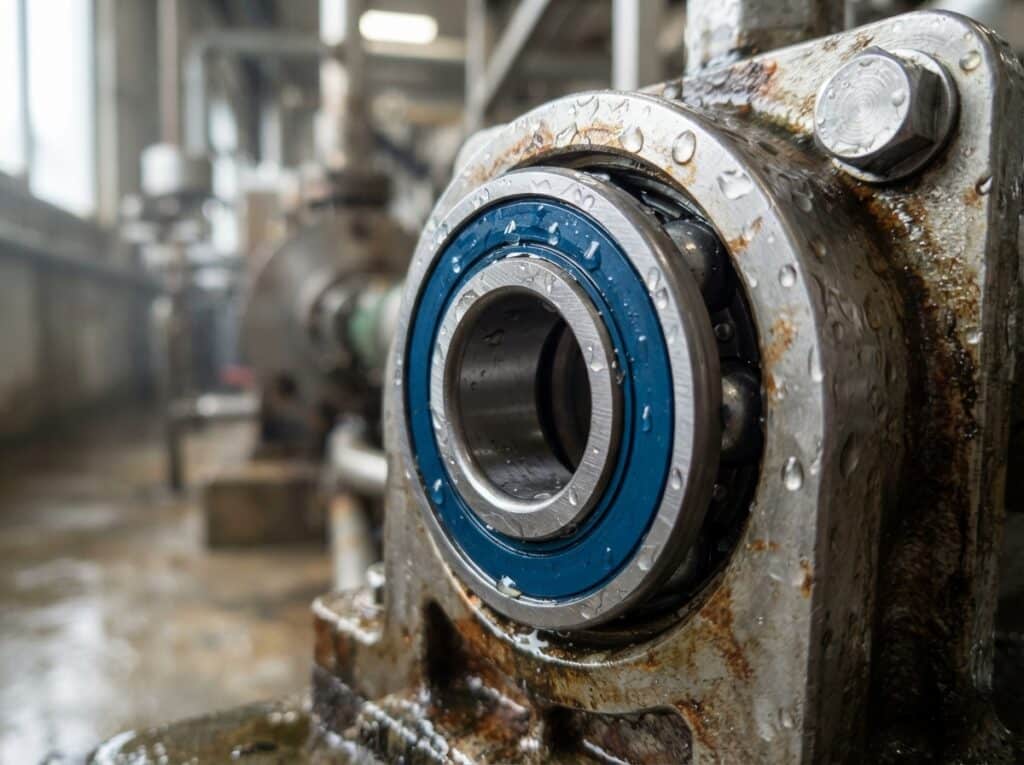

Abdichtungssysteme: Schutz vor eindringendem Wasser und Schmutz
Neben der Materialwahl ist die richtige Abdichtung entscheidend, um das Innere des Kugellagers vor dem Eindringen von Wasser, Schmutz, Staub und anderen Verunreinigungen zu schützen. Eine effektive Abdichtung minimiert auch den Verlust von Schmierstoff.
- Dichtungen (Seals): Die gängigste Form der Abdichtung sind Dichtungen, die an den Außenseiten des Lagers angebracht sind.
- Kontaktdichtungen: Diese bestehen aus einem Elastomer (z.B. NBR – Nitrilkautschuk, FKM – Fluorkautschuk) oder PTFE (Polytetrafluorethylen), das mit den Innenringen des Lagers in Kontakt steht. Sie bieten einen sehr guten Schutz gegen das Eindringen von Schmutz und Wasser, erzeugen aber auch etwas mehr Reibung und Wärmeentwicklung, was bei hohen Drehzahlen berücksichtigt werden muss. FKM-Dichtungen sind resistenter gegen höhere Temperaturen und aggressive Medien als NBR. PTFE-Dichtungen sind chemisch inert und temperaturbeständig.
- Berührungslose Dichtungen (Labyrinthdichtungen): Diese Dichtungen arbeiten ohne direkten Kontakt und minimieren so die Reibung. Sie bestehen oft aus mehreren ineinandergreifenden Rillen, die einen physikalischen Weg für das Eindringen von Verunreinigungen erschweren. Sie sind weniger effektiv als Kontaktdichtungen bei extremen Bedingungen, eignen sich aber gut für Anwendungen mit moderater Feuchtigkeit und geringeren Anforderungen an den Schutz.
- Deckscheiben (Shields): Ähnlich wie Dichtungen werden Deckscheiben an den Seiten des Lagers montiert. Sie sind in der Regel aus Metall und bieten einen gewissen Schutz gegen größere Partikel und Spritzwasser. Sie bieten jedoch keinen vollständigen Schutz vor feinen Partikeln oder flüssigem Wasser. Deckscheiben bieten weniger Reibung als Dichtungen.
Schmierstoffe für feuchte Umgebungen
Auch der richtige Schmierstoff spielt eine entscheidende Rolle. Wasser kann die Haftfähigkeit und die Schmierfähigkeit von herkömmlichen Fetten und Ölen beeinträchtigen. Spezielle Schmierstoffe sind entwickelt worden, um diesen Herausforderungen zu begegnen:
- Wasserbeständige Fette: Diese Fette sind so formuliert, dass sie auch bei Kontakt mit Wasser ihre Konsistenz und Schmierleistung beibehalten. Sie enthalten oft wasserabweisende Additive und basieren auf geeigneten Grundölen.
- Spezielle synthetische Schmierstoffe: Synthetische Öle und Fette, wie z.B. solche auf Basis von Silikon oder Polyalphaolefinen (PAO), können eine höhere Wasserbeständigkeit und einen breiteren Temperatureinsatzbereich aufweisen als Mineralöle.
- Schmierstoffe mit Korrosionsinhibitoren: Viele spezielle Schmierstoffe für aggressive Umgebungen enthalten zusätzliche Additive, die die Korrosion auf den Lagerkomponenten aktiv verhindern.
Anwendungsspezifische Auswahlkriterien
Die Auswahl des optimalen Kugellagers für feuchte und nasse Bereiche hängt stark von den spezifischen Anwendungsbedingungen ab. Berücksichtige folgende Faktoren:
1. Art der Feuchtigkeit/Flüssigkeit
- Süßwasser: Geringere Korrosionsgefahr als Salzwasser. Edelstahl 304 kann ausreichend sein.
- Salzwasser: Hohe Korrosionsgefahr. Edelstahl 316 oder spezielle Beschichtungen sind empfehlenswert.
- Chemikalien: Die chemische Beständigkeit der Lagerkomponenten (Stahl, Dichtungsmaterial, Fett) muss sorgfältig geprüft werden.
- Schlamm/Sand: Erfordert sehr robuste Abdichtungen und eventuell abgedichtete Lagergehäuse.
2. Grad der Exposition
- Spritzwasser: Geringere Anforderungen, aber gute Dichtungen sind dennoch wichtig.
- Regelmäßiger Kontakt mit Wasser: Erfordert höhere Korrosionsbeständigkeit und effektivere Abdichtungen.
- Vollständiges Eintauchen: Die höchsten Anforderungen an Abdichtung und Korrosionsschutz. Überdruckdichtungen können notwendig sein.
3. Belastung und Drehzahl
- Hohe Lasten: Stabile Materialien und präzise gefertigte Lager sind erforderlich.
- Hohe Drehzahlen: Reibungsarme Dichtungen oder berührungslose Lösungen sind von Vorteil, um Überhitzung zu vermeiden. Die Schmierung muss auch bei hohen Drehzahlen gewährleistet sein.
4. Temperaturbereich
Die Betriebstemperatur beeinflusst die Wahl des Dichtungsmaterials und des Schmierstoffs. Materialien wie FKM oder PTFE sind hitzebeständiger als Standard-NBR.
5. Wartungsanforderungen
Für wartungsarme Anwendungen sind abgedichtete und geschmierte Kugellager (sealed for life) oft die beste Wahl. In Anwendungen, wo regelmäßige Wartung möglich ist, können offene Lager mit Nachschmierfunktion in Betracht gezogen werden, sofern die Umgebungsbedingungen dies zulassen.
Vergleich der Lagerlösungen für Feuchtbereiche
| Kategorie | Edelstahl 440C | Edelstahl 316 | Kunststofflager (PEEK) | Hybridkeramiklager |
|---|---|---|---|---|
| Korrosionsbeständigkeit | Gut (moderat) | Sehr gut (hohe Salz-/Säurebeständigkeit) | Exzellent (chemisch inert) | Exzellent (keine Korrosion an Kugeln) |
| Mechanische Belastbarkeit | Gut bis sehr gut | Gut (etwas weicher als 440C) | Mittel (je nach Typ) | Sehr gut (bei Stahlringen) |
| Temperaturbereich | Standard | Standard bis hoch (je nach Schmierung) | Hoch | Sehr hoch |
| Geschwindigkeit | Moderat bis hoch | Moderat bis hoch | Moderat (begrenzt durch Wärmeabfuhr) | Sehr hoch |
| Reibung/Wärme | Standard | Standard | Gering | Sehr gering |
| Kosten | Niedrig bis mittel | Mittel | Mittel bis hoch | Hoch |
| Typische Anwendungen | Lebensmittelindustrie (weniger aggressive Bereiche), Pumpen, allgemeiner Maschinenbau | Marine, Lebensmittelverarbeitung (mit aggressiven Reinigern), chemische Industrie, Offshore | Chemieanlagen, Medizintechnik, Lebensmitteltechnik (bei Bedarf an Selbstschmierung) | Hochleistungsanwendungen, Vakuum, extreme Temperaturen, aggressive Medien |
Spezialausführungen und Beschichtungen
Für besonders anspruchsvolle Anwendungen gibt es weitere Optionen, um die Leistung von Kugellagern in Feuchtbereichen zu optimieren:
- Beschichtete Lager: Keramische oder polymerbasierte Beschichtungen können auf Stahlringe aufgebracht werden, um die Korrosionsbeständigkeit und Verschleißfestigkeit zu erhöhen, ohne gleich ein Vollmateriallager zu benötigen.
- Trockenschmierstofflager: Lager, die mit Trockenschmierstoffen wie MoS2 (Molybdändisulfid) oder Graphit beschichtet sind, können in feuchten Umgebungen vorteilhaft sein, da diese Schmierstoffe weniger anfällig für Wasser sind als herkömmliche Fette.
- Edelstahl-Geflügelte Kugellager: Lager mit Käfigen aus Edelstahl sind robuster und korrosionsbeständiger als solche mit Kunststoffen, die in aggressive Flüssigkeiten eintauchen.
Wartung und Überwachung von Lagern in Feuchtbereichen
Auch die besten Lagerlösungen erfordern eine gewisse Aufmerksamkeit. Regelmäßige Inspektionen sind unerlässlich:
- Visuelle Prüfung: Achte auf Anzeichen von Rost, Korrosion oder Beschädigungen an den Dichtungen.
- Geräuschprüfung: Ungewöhnliche Geräusche können auf beginnenden Verschleiß oder mangelnde Schmierung hinweisen.
- Temperaturmessung: Eine erhöhte Lagertemperatur kann auf erhöhte Reibung durch defekte Dichtungen oder mangelnde Schmierung hindeuten.
- Schmierstoffanalyse: Wenn möglich, sollte die Qualität und der Zustand des Schmierstoffs regelmäßig überprüft werden.
Das sind die neuesten Kugellager Nassbereich Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager für Feucht- und Nassbereiche: Korrosionsschutz und Abdichtung richtig wählen
Was ist der Hauptgrund für den Ausfall von Kugellagern in nassen Umgebungen?
Der Hauptgrund ist in der Regel Korrosion, die durch das Eindringen von Wasser und aggressiven Medien auf die Stahlkomponenten des Lagers verursacht wird. Dies führt zu Oberflächenschäden, erhöhtem Verschleiß und letztendlich zum Festfressen oder Bruch des Lagers.
Sind abgedichtete Kugellager immer die beste Lösung für Feuchtbereiche?
Abgedichtete Kugellager mit geeigneten Dichtungsmaterialien (wie FKM oder PTFE) und Schmierstoffen sind oft die beste und wartungsärmste Lösung. Sie bieten einen effektiven Schutz gegen das Eindringen von Wasser und Schmutz. Die Art der Dichtung muss jedoch zur spezifischen Anwendung (Druck, Temperatur, Medien) passen.
Welchen Edelstahl sollte ich für Anwendungen in Salzwasserumgebungen wählen?
Für Anwendungen in Salzwasserumgebungen, die eine hohe Chloridbelastung aufweisen, ist Edelstahl 316 (V4A) die empfohlene Wahl. Seine Zusammensetzung mit Molybdän verleiht ihm eine deutlich höhere Beständigkeit gegen Lochfraßkorrosion und Spannungsrisskorrosion als niedrigere Edelstahlsorten.
Wie wichtig ist die Wahl des Schmierstoffs für die Lebensdauer von Lagern in Feuchtbereichen?
Die Wahl des Schmierstoffs ist äußerst wichtig. Wasser kann die Eigenschaften herkömmlicher Schmierstoffe negativ beeinflussen. Spezielle wasserbeständige Fette und Öle, oft mit Korrosionsinhibitoren, sind notwendig, um eine kontinuierliche und effektive Schmierung sowie den Schutz der Lagerkomponenten zu gewährleisten.
Kann ich normale Kugellager mit zusätzlichem Fett vor Wassereintritt schützen?
Das Hinzufügen von mehr Fett zu einem normalen, nicht für Feuchtbereiche ausgelegten Lager bietet nur einen sehr begrenzten und kurzfristigen Schutz. Die Konstruktion des Lagers und die Eigenschaften der Dichtungen sind entscheidend. Wasser kann oft trotz zusätzlichen Fetts eindringen, den Schmierstoff verdrängen und Korrosion auslösen.
Was sind die Vorteile von Vollkeramiklager in nassen Umgebungen?
Vollkeramiklager (z.B. aus Siliziumnitrid oder Zirkonoxid) sind chemisch inert und rosten nicht. Sie sind unempfindlich gegenüber den meisten aggressiven Flüssigkeiten und benötigen keine Schmierung, was sie ideal für extrem korrosive oder sterile Umgebungen macht. Sie sind jedoch teurer und empfindlicher gegenüber Stoßbelastungen als Metalllager.
Wie unterscheidet sich eine Dichtung (Seal) von einer Deckscheibe (Shield) in Bezug auf den Schutz in Feuchtbereichen?
Eine Dichtung (Seal) ist in der Regel aus Elastomer oder PTFE gefertigt und steht in direktem Kontakt mit der Lagerlaufbahn oder dem Innenring. Sie bietet einen sehr effektiven Schutz gegen das Eindringen von feinen Partikeln, Staub und Wasser. Eine Deckscheibe (Shield) ist meist aus Metall und bietet nur einen gewissen mechanischen Schutz vor größeren Partikeln und Spritzwasser, aber keinen vollständigen Schutz vor feinen Partikeln oder Flüssigkeiten.
