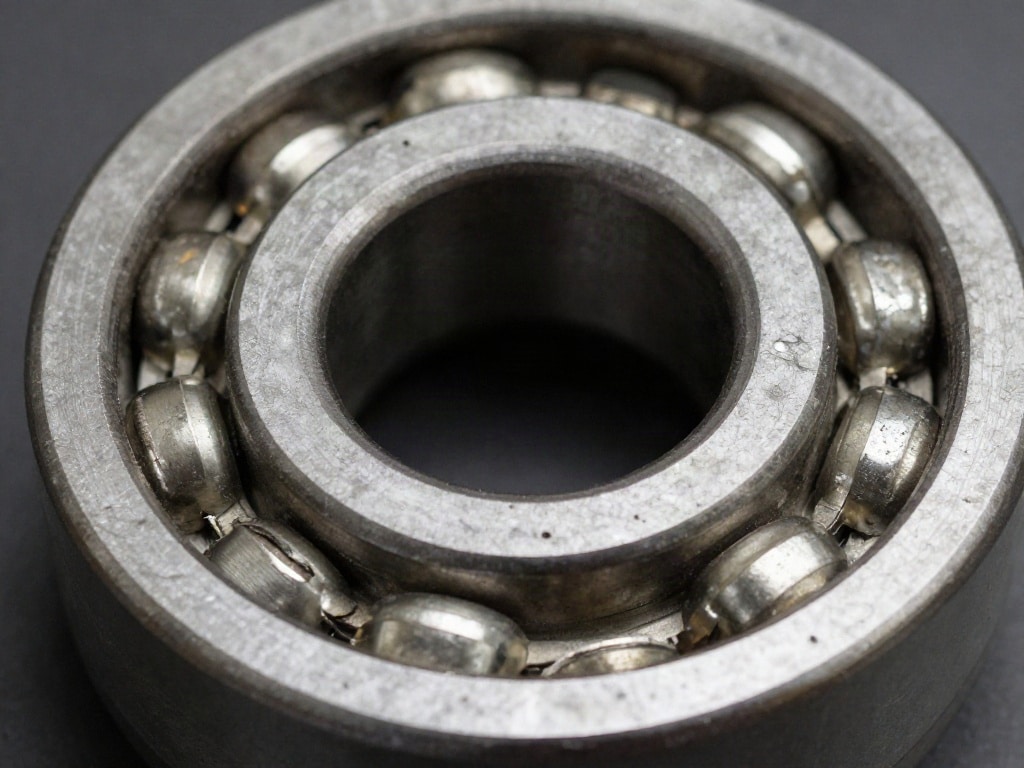

Ein blockiertes Kugellager ist ein häufiges und oft ärgerliches Problem, das zu unerwartetem Stillstand oder Klemmen in Maschinen und mechanischen Systemen führen kann. Wenn du dich mit der Funktionsweise von Geräten beschäftigst, die auf präzise rotierende Komponenten angewiesen sind, ist das Verständnis der Ursachen für blockierte Kugellager entscheidend, um Ausfallzeiten zu minimieren und die Lebensdauer deiner Ausrüstung zu maximieren.
Das sind die beliebtesten Kugellagerreparatur Produkte
Grundlegende Funktionsweise und Aufbau eines Kugellagers
Bevor wir uns den Ursachen für Blockaden zuwenden, ist es hilfreich, die grundlegende Funktionsweise eines Kugellagers zu verstehen. Ein Kugellager besteht typischerweise aus einem Außenring (Außenlaufbahn), einem Innenring (Innenlaufbahn), einer Reihe von Kugeln, die sich zwischen diesen beiden Ringen befinden, und einem Käfig, der die Kugeln voneinander trennt und sie gleichmäßig verteilt. Die Kugeln rollen zwischen den beiden Laufbahnen und ermöglichen so eine reibungsarme Drehung, wodurch schwere Lasten mit geringem Kraftaufwand bewegt werden können. Die Präzision der Oberflächen, die Qualität des Fetts oder Öls und die korrekte Montage sind entscheidend für die reibungslose Funktion.
Häufige Ursachen für Stillstand und Klemmen
Ein blockiertes Kugellager kann durch eine Vielzahl von Faktoren verursacht werden, die oft miteinander interagieren. Das Erkennen dieser Ursachen ist der erste Schritt zur Behebung des Problems und zur Vorbeugung zukünftiger Ausfälle.
Verschleiß und Überlastung
Der wohl häufigste Grund für ein blockiertes Kugellager ist altersbedingter Verschleiß oder eine Überschreitung der zulässigen Belastungsgrenzen. Kugellager sind so konstruiert, dass sie einer bestimmten Anzahl von Umdrehungen und Lastzyklen standhalten. Wenn diese Grenzen überschritten werden, beginnen die Oberflächen der Laufbahnen und Kugeln sich abzunutzen. Dies kann zu einer rauen Oberfläche führen, die die Rollbewegung beeinträchtigt. Im Extremfall kann es zu einer Verformung der Kugeln oder Laufbahnen kommen, was ein Klemmen oder gar einen vollständigen Stillstand des Lagers zur Folge hat.
- Chronischer Verschleiß: Mit fortschreitendem Alter und Gebrauch nehmen die Oberflächen der Laufbahnen und Kugeln Schaden. Mikroskopisch kleine Partikel können sich ablösen und sich in das Schmiermittel einarbeiten, was zu einer Art Schleifmittel wird und den Verschleiß beschleunigt.
- Überlastung: Wenn die auf das Lager wirkende Kraft die vom Hersteller spezifizierte maximale dynamische oder statische Tragzahl überschreitet, können bleibende Verformungen an den Kugeln und Laufbahnen entstehen. Dies führt zu erhöhter Reibung und kann das Lager zum Klemmen bringen.
- Stoßbelastungen: Plötzliche, starke Schläge oder Vibrationen, die über die normale Betriebslast hinausgehen, können ebenfalls zu Verformungen und Beschädigungen im Inneren des Kugellagers führen.
Schmierungsmangel oder falsche Schmierung
Die Schmierung ist das Lebenselixier eines Kugellagers. Sie reduziert die Reibung, leitet Wärme ab und schützt die Oberflächen vor Verschmutzung und Korrosion. Ein Mangel an Schmiermittel oder die Verwendung eines ungeeigneten Schmiermittels kann schnell zu einem blockierten Lager führen.
- Unzureichende Schmierung: Wenn nicht genügend Fett oder Öl im Lager vorhanden ist, erhöht sich die Reibung zwischen den rollenden Elementen und den Laufbahnen. Dies führt zu einer schnellen Erwärmung und kann das Metall so weit ausdehnen, dass es klemmt.
- Verunreinigtes Schmiermittel: Fremdkörper wie Staub, Schmutz, Metallspäne oder Wasser im Schmierstoff wirken wie Schleifmittel und beschädigen die präzisen Oberflächen des Lagers. Dies führt zu erhöhtem Verschleiß und kann letztendlich zum Stillstand führen.
- Falsches Schmiermittel: Nicht jedes Schmiermittel ist für jede Anwendung geeignet. Viskosität, Temperaturbeständigkeit und Zusammensetzung des Schmierstoffs müssen auf die spezifischen Betriebsbedingungen abgestimmt sein. Ein ungeeignetes Schmiermittel kann seine Funktion nicht erfüllen und sogar schädlich sein.
- Verharztes Schmiermittel: Mit der Zeit kann Schmierfett verharzen oder seine schmierenden Eigenschaften verlieren, insbesondere bei hohen Temperaturen oder langer Lagerung. Dieses verharrte Material behindert die freie Bewegung der Kugeln.
Verschmutzung und Kontamination
Schmutz, Staub, Wasser und andere Verunreinigungen sind heimliche Feinde von Kugellagern. Sie können von außen eindringen oder durch interne Verschleißprozesse entstehen.
- Eindringen von Staub und Schmutz: In Umgebungen mit viel Staub oder Schmutz, wie z.B. in der Bauindustrie oder Landwirtschaft, können diese Partikel leicht in das Lager eindringen, wenn die Dichtungen versagen oder die Schmierung erneuert wird.
- Wasser und Feuchtigkeit: Wasser kann zu Korrosion auf den Metalloberflächen des Lagers führen. Rostpartikel wirken wie abrasive Partikel und beeinträchtigen die Laufruhe. In gefrorenem Zustand kann Eis das Lager zusätzlich blockieren.
- Chemische Angriffe: Aggressive Chemikalien oder Lösungsmittel können die Integrität des Schmierstoffs angreifen und die Metalloberflächen des Lagers schädigen, was zu erhöhtem Verschleiß und Korrosion führt.
Montagefehler und falsche Handhabung
Auch wenn ein Kugellager von hoher Qualität ist, können Fehler bei der Montage oder unsachgemäße Handhabung seine Lebensdauer erheblich verkürzen und zu Problemen führen.
- Falsche Presspassung: Sowohl eine zu enge als auch eine zu lockere Pressung des Innen- oder Außenrings kann problematisch sein. Eine zu enge Passung kann die Lagerringe verformen und den Innenabstand zwischen den Laufbahnen beeinträchtigen, was zu erhöhter Reibung und schnellerem Verschleiß führt. Eine zu lockere Passung kann zu Vibrationen und ungleichmäßiger Belastung führen.
- Schiefstellung (Winkel-/Axiale Fehlausrichtung): Wenn die Wellen oder Gehäuse, in denen die Lager montiert sind, nicht perfekt parallel zueinander sind, wird das Lager schief belastet. Dies führt zu ungleichmäßiger Lastverteilung auf die Kugeln und Laufbahnen, was den Verschleiß beschleunigt und zu einem Klemmen führen kann.
- Beschädigung beim Einbau: Die Verwendung von ungeeigneten Werkzeugen oder übermäßige Gewalt beim Einbau kann die empfindlichen Oberflächen des Lagers beschädigen. Beispielsweise kann das Einbringen von Kraft über die Kugeln statt über die Laufbahnen zu bleibenden Schäden führen.
- Verunreinigung während der Montage: Wenn bei der Montage Schmutz oder Späne in das Lager gelangen, werden diese sofort zu einem Problem für die Funktion.
Defekte der Lagerkomponenten oder des Gehäuses
Manchmal liegt das Problem nicht direkt am Lager selbst, sondern an benachbarten Komponenten.
- Beschädigte Wellen oder Gehäuse: Unebenheiten, Riefen oder Verformungen auf der Welle oder im Lagergehäuse können die korrekte Montage des Lagers verhindern und zu einer ungleichmäßigen Belastung oder gar zum Klemmen führen.
- Lockere Lagerstellen: Wenn das Lagergehäuse oder die Lagerbohrung nicht mehr präzise genug ist, kann das Lager sich darin bewegen oder verkanten, was zu erhöhtem Verschleiß und potenziellen Blockaden führt.
- Fehlerhafte Dichtungen: Beschädigte oder fehlende Dichtungen sind ein Haupteinfallstor für Verunreinigungen. Wenn die Dichtungen ihre Schutzfunktion nicht mehr erfüllen, sind die Kugeln und Laufbahnen einem erhöhten Risiko ausgesetzt.
Thermische Probleme und Überhitzung
Überhitzung ist oft ein Symptom für andere Probleme, kann aber auch selbst zur Blockade führen.
- Hohe Betriebstemperaturen: Wenn die Betriebstemperatur des Lagers kontinuierlich über die vom Hersteller empfohlenen Grenzen steigt, kann dies die Schmierfähigkeit des Fetts beeinträchtigen, zu thermischer Ausdehnung führen und im schlimmsten Fall Materialermüdung verursachen.
- Unzureichende Wärmeabfuhr: Wenn die Wärme, die durch Reibung im Lager entsteht, nicht effektiv abgeführt werden kann, steigt die Temperatur an. Dies kann durch unzureichende Schmierung, hohe Drehzahlen oder eine schlechte Belüftung des Umfelds bedingt sein.
- Thermische Ausdehnung: Bei Überhitzung dehnen sich die Metallkomponenten des Lagers aus. Wenn die Ausdehnung zu groß ist, kann dies dazu führen, dass die Kugeln zwischen den Laufbahnen eingeklemmt werden.
Zusammenfassung der Ursachen für blockierte Kugellager
| Kategorie | Häufigste Ursachen | Auswirkungen |
|---|---|---|
| Mechanischer Verschleiß & Überlastung | Alterungsbedingter Verschleiß, Überschreitung der Traglast, Stoßbelastungen | Raue Oberflächen, Verformungen, erhöhte Reibung, Stillstand |
| Schmierungsprobleme | Schmierungsmangel, verunreinigtes Schmiermittel, falscher Schmierstoff, verharztes Fett | Erhöhte Reibung, Überhitzung, Korrosion, Materialabbau |
| Kontamination | Eindringen von Staub, Schmutz, Wasser, aggressive Chemikalien | Rostbildung, Schleifwirkung, Oberflächenschäden, Korrosion |
| Montage- & Handhabungsfehler | Falsche Presspassung, schiefstellung, Beschädigung beim Einbau, Verunreinigung bei Montage | Ungleichmäßige Belastung, erhöhter Verschleiß, Verkanten, Materialschäden |
| Umgebungsbedingungen & Hitze | Hohe Betriebstemperaturen, unzureichende Wärmeabfuhr, thermische Ausdehnung | Schmierstoffverlust, Materialverzug, Klemmen durch Ausdehnung |
Diagnose und Identifizierung von Problemen
Die genaue Diagnose der Ursache eines blockierten Kugellagers erfordert oft eine systematische Vorgehensweise. Achte auf Geräusche, Wärmeentwicklung und das Verhalten der Maschine.
Geräuschanalyse
Ungewöhnliche Geräusche sind oft die ersten Anzeichen. Schleifende, mahlende oder klappernde Geräusche deuten auf Probleme hin. Ein Geräusch, das mit der Drehzahl zunimmt, kann auf eine Unregelmäßigkeit im Lager hinweisen. Ein gleichmäßiges, hohes Summen kann auf eine Überhitzung und beginnende Verformung hindeuten.
Temperaturmessung
Fühle oder messe die Temperatur des Lagergehäuses. Eine ungewöhnlich hohe Temperatur im Vergleich zu anderen Lagern im selben System ist ein klares Warnsignal. Eine Temperaturerhöhung von mehr als 10-20 Grad Celsius über die Umgebungstemperatur kann auf Probleme mit der Schmierung oder übermäßige Reibung hindeuten.
Optische Inspektion
Nach der Demontage ist eine gründliche optische Inspektion unerlässlich. Suche nach Anzeichen von:
- Abriebspuren: Sind die Kugeln oder Laufbahnen abgenutzt, verfärbt oder weisen sie Riefen auf?
- Rost oder Korrosion: Deuten auf Feuchtigkeitseinwirkung hin.
- Verfärbungen: Blaue oder violette Verfärbungen auf Metalloberflächen deuten auf Überhitzung hin.
- Beschädigungen am Käfig: Gebrochene oder verformte Käfigteile können die Kugeln behindern.
- Fremdkörper: Sind Partikel im Lager oder im Schmierstoff sichtbar?
Prüfung der Schmierung
Begutachte das vorhandene Schmiermittel. Ist es ausreichend vorhanden? Ist es sauber oder zeigt es Verunreinigungen? Hat es seine ursprüngliche Konsistenz und Farbe behalten?
Vorbeugende Maßnahmen zur Vermeidung von Blockaden
Die beste Methode zur Bekämpfung von blockierten Kugellagern ist die Prävention. Mit der richtigen Wartung und Sorgfalt kannst du die Lebensdauer deiner Lager erheblich verlängern.
Regelmäßige Wartung und Inspektion
Halte dich an die Wartungspläne des Herstellers. Regelmäßige Inspektionen helfen, Probleme frühzeitig zu erkennen, bevor sie zu größeren Schäden führen.
Korrekte Schmierung
Stelle sicher, dass die Kugellager immer ausreichend und mit dem richtigen Schmiermittel versorgt werden. Beachte die vom Hersteller empfohlenen Intervalle und Mengen.
Schutz vor Umwelteinflüssen
Schütze die Lager vor Staub, Schmutz und Feuchtigkeit. Verwende geeignete Dichtungen und halte diese intakt.
Sorgfältige Montage
Achte bei der Montage auf Präzision. Verwende die richtigen Werkzeuge und gehe vorsichtig vor, um Beschädigungen zu vermeiden.
Das sind die neuesten Kugellagerreparatur Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Blockiertes Kugellager: Häufige Ursachen für Stillstand oder Klemmen
Was sind die ersten Anzeichen, dass ein Kugellager blockiert?
Die ersten Anzeichen sind oft ungewöhnliche Geräusche wie Schleifen, Mahlen oder Klappern, eine spürbar erhöhte Reibung oder Widerstand beim Bewegen der verbundenen Teile und eine unerklärliche Überhitzung des Lagerbereichs. Manchmal kann auch ein plötzlicher Stillstand der Maschine auf ein blockiertes Lager hindeuten.
Kann ein Kugellager durch äußere Einflüsse wie Schmutz wirklich blockieren?
Ja, das ist eine der häufigsten Ursachen. Wenn Schmutz, Staub, Sand oder andere Partikel in das Lager eindringen und sich zwischen den Kugeln und Laufbahnen festsetzen, können sie die reibungslose Rollbewegung behindern. Im schlimmsten Fall können sich diese Partikel verklemmen und das Lager physisch am Drehen hindern. Wasser kann zusätzlich Korrosion verursachen, was die Problematik verschärft.
Wie wichtig ist die Art des Schmierstoffs für die Verhinderung von Blockaden?
Die Wahl des richtigen Schmierstoffs ist von entscheidender Bedeutung. Ein ungeeigneter Schmierstoff kann seine Funktion nicht erfüllen, zu schnellerem Verschleiß führen oder bei bestimmten Temperaturen verhärten und das Lager blockieren. Die Viskosität, Temperaturbeständigkeit und die Verträglichkeit mit den Lagerwerkstoffen sind wichtige Faktoren, die bei der Auswahl berücksichtigt werden müssen.
Muss ich ein blockiertes Kugellager immer ersetzen oder gibt es Reparaturmöglichkeiten?
In den allermeisten Fällen muss ein blockiertes Kugellager ersetzt werden. Die Schäden, die zu einer Blockade führen (wie Verformungen, tiefe Riefen oder Materialermüdung), sind oft irreparabel. Eine Reparatur ist in der Regel nicht wirtschaftlich oder technisch sinnvoll, da die präzisen Oberflächen des Lagers beschädigt sind.
Was ist der Unterschied zwischen einem klemmenden und einem blockierten Kugellager?
Ein „klemmendes“ Kugellager deutet oft auf einen erhöhten Widerstand hin, bei dem das Lager noch mit großer Anstrengung gedreht werden kann, aber stark behindert ist. Ein „blockiertes“ Kugellager ist vollständig in seiner Bewegung eingeschränkt und lässt sich gar nicht mehr drehen. Oft ist das Klemmen ein Vorstadium zur vollständigen Blockade.
Kann eine falsche Einbaulage des Kugellagers zu einem Stillstand führen?
Ja, absolut. Eine falsche Einbaulage, wie z.B. eine schiefe Montage (Fehlausrichtung), übermäßige Kraft auf die Lagerringe oder falsche Presspassungen, kann zu ungleichmäßiger Belastung der Kugeln und Laufbahnen führen. Dies erhöht die Reibung exponentiell und kann im schlimmsten Fall zu einer Blockade oder zum schnellen Versagen des Lagers führen.
Welche Rolle spielen äußere mechanische Belastungen und Vibrationen?
Äußere mechanische Belastungen, insbesondere Stoßbelastungen und starke Vibrationen, können zu Mikrobewegungen innerhalb des Lagers führen. Diese können die Oberflächen der Kugeln und Laufbahnen beschädigen, kleine Risse verursachen oder die Schmierschicht unterbrechen. Über einen längeren Zeitraum können solche Belastungen zu Verschleiß und letztendlich zum Klemmen oder Blockieren des Lagers führen, selbst wenn die nominelle Last innerhalb der Spezifikationen liegt.
